Các trung tâm gia công đứng cung cấp tính linh hoạt đặc biệt trong việc cắt nhiều loại vật liệu khác nhau trong khi cải thiện đáng kể năng suất. Bằng cách giảm thiểu thời gian chu kỳ sản xuất và giảm chi phí gia công, các máy này nâng cao lợi nhuận của toàn bộ quy trình. Các kỹ sư đã kết hợp các tính năng thiết kế tiên tiến để hợp lý hóa hoạt động, giảm hiệu quả thời gian chết do kiểm tra chất lượng thường xuyên. Trung tâm gia công đứng CNC tự hào có thiết kế tiện dụng giúp tối ưu hóa sự thoải mái của người vận hành và điều kiện làm việc để đạt hiệu quả tối đa.
tối đa. Du lịch trục X :
1400mmtối đa. Du lịch trục Y :
800mmtối đa. Hành trình trục Z :
750mmChiều dài phôi tối đa :
1500mmChiều rộng phôi tối đa :
800mmTrọng lượng phôi tối đa :
1500KGĐăng kí :
Precision Mold, Auto PartsXử lý :
Surface Milling, Drilling Holes, TappingYSV-1482 Máy gia công đứng Đặc điểm cấu trúc
1. Sử dụng hộp dao biến tần Đài Loan, thời gian thay dao được rút ngắn xuống còn 1,4 giây, giúp cải thiện hiệu quả xử lý một cách hiệu quả; 2. Cả ba trục đều được trang bị mô-men xoắn lớn theo tiêu chuẩn, cho phép định vị nhanh chóng và chính xác; 3. Động cơ trục chính được trang bị động cơ tổng hợp mô-men xoắn cao 11-15KW theo tiêu chuẩn và mô-men xoắn của trục chính được cải thiện đáng kể so với các thương hiệu khác cùng loại, rất phù hợp để cắt nặng; 4. Các bộ phận máy công cụ thuộc thương hiệu nổi tiếng của nhà máy nổi tiếng và cấu hình tiên tiến trong ngành. |

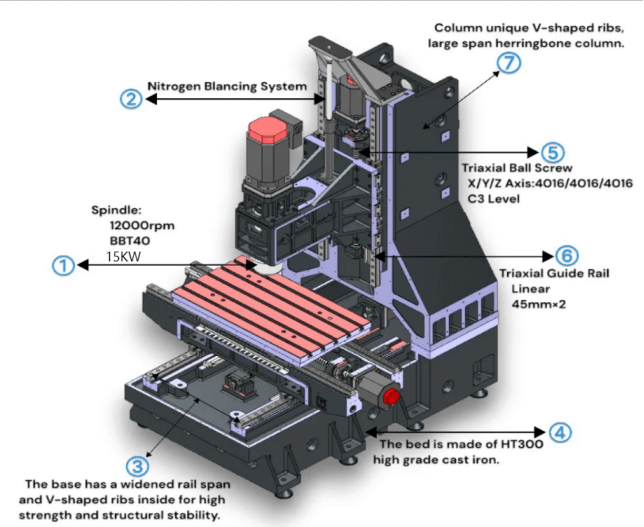

Máy Khung Đứng Đặc điểm quang cơ học
 | 1. Sử dụng ray dẫn hướng Rexroth của Đức, chiều rộng ray đạt 45mm; 2. Trục Y có khoảng cách cực lớn là 745mm; 3. Được hỗ trợ bởi 6 ghế trượt trên trục X, độ cứng chắc đảm bảo khả năng cắt mạnh mẽ; 4. Ba trục sử dụng vít cấp C3 đường kính ngoài 40mm PMI và ba trục sử dụng ổ trục chính hãng NSK (3062), chế độ 3+2, xử lý ứng suất trước để ngăn ngừa dịch chuyển nhiệt; 5. Đường kính ngoài là 150mm và trục chính BBT có độ cứng cao được thiết kế với công nghệ phun vòng; 6. Sử dụng xi lanh cắt siêu tốc độ chính hãng của Đài Loan, thời gian cắt có thể đạt 0,28 giây; 7. Bệ máy công cụ được làm bằng gang cao cấp HT300 chính xác. |
Trung tâm gia công đứng Các tham số
| Mục | Đặc điểm kỹ thuật | Đơn vị | YSV-1482 |
| Du lịch | Trục X/Y/Z | mm | 1400*800*750 |
| Khoảng cách từ mũi trục chính đến bàn | mm | 150-900 | |
| Khoảng cách từ tâm trục chính đến đường ray cột | mm | 880 | |
| theo dõi hình thức | Hướng dẫn tuyến tính | ||
| Bàn làm việc | Kích thước bàn (D*R) | mm | 1500*800 |
| Tải trọng tối đa của bàn làm việc | kg | 1500 | |
| khe chữ T | Không/mm | 6-22*110 | |
| Con quay | Lỗ côn trục chính (kiểu máy/kích thước lắp đặt) | mm | BBT40 |
| Vòng quay của trục chính | vòng/phút | 8000 | |
| Chế độ truyền động trục chính | Loại đai | ||
| Cho ăn | Trục X/Y/Z nạp nhanh | m/phút | 24/24/24 |
| Cắt thức ăn | mm/phút | 10000 | |
| Bộ đổi công cụ | Thay đổi công cụ | Chuyển đổi tần số số lượng phụ | |
| Thông số kỹ thuật của tay cầm | kiểu | BT40 | |
| Công suất dụng cụ | công cụ | 24 | |
| Đường kính dụng cụ tối đa (Dụng cụ tiệm cận) | mm | 80 | |
| Đường kính dụng cụ tối đa (Không có dụng cụ tiệm cận) | mm | 120 | |
| Chiều dài dụng cụ tối đa | mm | 300 | |
| Trọng lượng dụng cụ tối đa | kg | 7 | |
| Thời gian thay đổi công cụ nhanh nhất | giây | 1.4 | |
| Động cơ | Động cơ trục chính | kw | βiIP 22/8000 |
| Động cơ servo 3 trục | kw | βis22/3000/βis30/2000/βis30B/2000 | |
| Động cơ bơm nước cắt | m/hm | 30 tháng 4 | |
| Sự chính xác | độ chính xác định vị | mm | ±0,005 |
| Khả năng lặp lại | mm | ±0,003 | |
| Yêu cầu về điện năng | yêu cầu về điện năng | kva | 25 |
| Yêu cầu về nguồn không khí | Kg/cm | 6~8 | |
| Kích thước máy | Dài*Rộng*Cao | mm | 4700*2950*2766 |
| cân nặng | t | 10,5 |
Cửa an toàn Hệ thống bôi trơn tự động Bảo vệ bao vây hoàn toàn Súng hơi | Khai thác cứng Trao đổi nhiệt cho tủ điện Vòi phun làm mát trục chính Súng làm mát | Đèn làm việc LED kép Đèn cảnh báo LED 3 màu Bình làm mát & Khay đựng chip Hộp công cụ | Thổi khí mũi trục chính Bu lông và miếng đệm cân bằng M30 Tự động tắt Sổ tay bảo trì và vận hành |
Tùy chọn
Thang đo tuyến tính quang học CTS Đầu dò phôi và dụng cụ | Súng làm mát Hệ thống phá vỡ công cụ Hệ thống băng tải chip | Máy hút sương dầu Máy tách dầu Bàn xoay | Trục chính DDS 12000 vòng/phút Trục chính DDS 15000 vòng/phút HSK-63-18000 Tích hợp Moto |
