Khi lựa chọn máy CNC để gia công các chi tiết lớn, nhiều người mua gặp phải cùng một vấn đề:
Trung tâm gia công đứng cỡ lớn mang lại độ chính xác cao hơn và hiệu quả gia công tốt hơn, nhưng khi trục Y lớn hơn, giá thành máy sẽ tăng lên đáng kể.
Mặt khác, một trung tâm gia công kiểu khung giàn nhỏ có thể cung cấp phạm vi gia công rộng hơn và độ cứng vững tốt hơn với giá cả cạnh tranh hơn, đặc biệt là đối với các chi tiết gia công rộng và khuôn mẫu lớn.
Vậy đâu là lựa chọn tốt hơn?
Bạn nên đầu tư vào máy phay CNC cỡ lớn để có tốc độ và độ chính xác cao hơn, hay chọn loại nhỏ hơn? Máy CNC kiểu giàn Để đạt hiệu quả chi phí tốt hơn và năng lực gia công lớn hơn?
Câu trả lời phụ thuộc vào... kích thước phôi, yêu cầu gia công, không gian nhà xưởng và ngân sách của bạn.

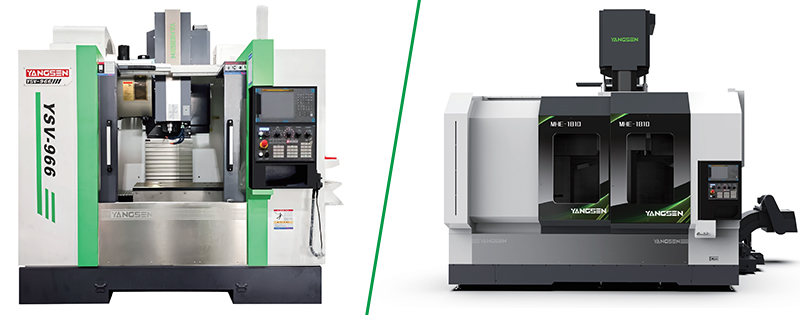

Trong bài viết này, chúng ta sẽ so sánh các trung tâm gia công đứng cỡ lớn và các trung tâm gia công kiểu giàn cỡ nhỏ từ các khía cạnh cấu trúc, độ chính xác, hiệu quả, độ cứng vững và giá cả, giúp bạn lựa chọn được loại máy phù hợp với nhu cầu sản xuất thực tế của mình.

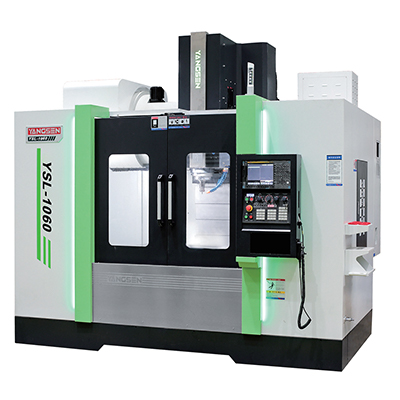

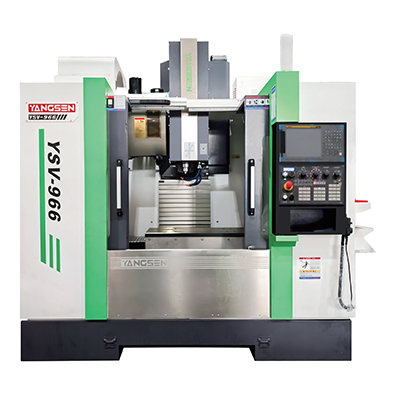

Một cái lớn trung tâm gia công đứng (VMC) sử dụng cấu trúc trục chính thẳng đứng với bàn làm việc di chuyển theo hướng X và Y. So với các máy VMC tiêu chuẩn, nó cung cấp phạm vi gia công lớn hơn và kích thước bàn làm việc lớn hơn.
| Loại máy | Du lịch điển hình |
| VMC lớn | 1500 × 800 mm |
| VMC Y lớn | 1600 × 1000 mm hoặc lớn hơn |
Khi trục Y càng lớn, chi phí máy cũng tăng lên đáng kể. Đó là lý do tại sao nhiều người mua bắt đầu so sánh các máy VMC cỡ lớn với các trung tâm gia công kiểu khung cổng nhỏ.
Ưu điểm chính
Những hạn chế chính

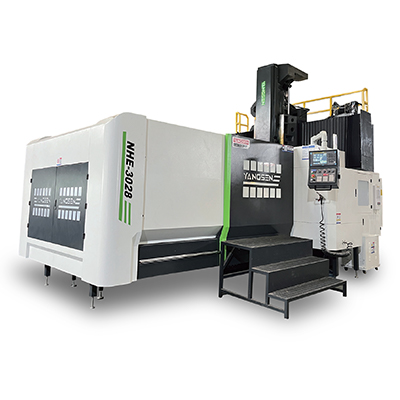

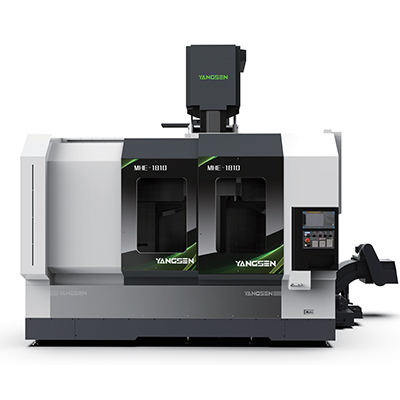

Trung tâm gia công giàn nhỏ sử dụng cấu trúc giàn hai cột, cho phép đạt được hành trình trục Y lớn hơn với độ cứng vững được cải thiện và hiệu quả chi phí cạnh tranh hơn.
| Loại máy | Du lịch điển hình |
| VMC lớn | 1500 × 800 mm |
| CNC khung nhỏ | 1600 × 1200 mm |
Đây là lý do tại sao nhiều nhà máy lựa chọn máy gia công giàn nhỏ cho các khuôn mẫu lớn và các chi tiết gia công rộng.
Ưu điểm chính
Những hạn chế chính
Việc lựa chọn giữa một trung tâm gia công đứng cỡ lớn và một trung tâm gia công kiểu giàn cỡ nhỏ không chỉ đơn thuần là vấn đề kích thước máy. Sự khác biệt thực sự nằm ở phạm vi gia công, độ chính xác, độ cứng vững, hiệu quả và hiệu suất chi phí tổng thể.
Đối với nhiều nhà máy, mối lo ngại lớn nhất là:
Bạn nên chi nhiều tiền hơn cho máy phay đứng trục Y lớn, hay chọn máy phay giàn nhỏ với phạm vi gia công rộng hơn và độ cứng vững tốt hơn?
Bảng dưới đây thể hiện những điểm khác biệt chính giữa hai loại máy.
Mục so sánh | Trung tâm gia công đứng cỡ lớn | Trung tâm gia công giàn nhỏ |
Cấu trúc máy móc | Cấu trúc khung chữ C nhỏ gọn | Cấu trúc giàn hai cột |
Độ chính xác | Độ chính xác cao hơn và chất lượng bề mặt hoàn thiện tốt hơn. | Độ chính xác ổn định với độ cứng vững chắc hơn |
Hiệu quả gia công | Tốc độ di chuyển nhanh hơn và hiệu quả cắt cao hơn | Thích hợp hơn cho việc gia công các chi tiết lớn ổn định. |
Hành trình trục Y | Chi phí tăng nhanh khi trục Y lớn hơn. | Dễ dàng đạt được hành trình trục Y lớn hơn |
Độ cứng | Thích hợp cho gia công cơ khí thông thường | Thích hợp hơn cho việc cắt vật liệu nặng và gia công các chi tiết lớn. |
Khả năng gia công phôi | Các chi tiết gia công có kích thước trung bình đến lớn | Khuôn lớn, tấm và các bộ phận kết cấu |
Không gian nhà máy | Kích thước nhỏ gọn hơn | Cần nhiều không gian lắp đặt hơn |
Hiệu suất cắt mạnh mẽ | Tốt | Độ ổn định khi cắt tốt hơn |
Hiệu suất chi phí | Chi phí cao hơn cho hành lý quá khổ | Giá trị tốt hơn cho phạm vi gia công rộng. |
Tốt nhất cho | Gia công chính xác và cắt tốc độ cao | Gia công các chi tiết lớn với hiệu quả chi phí tốt hơn. |
Một trong những điểm khác biệt lớn nhất là khả năng chịu tải của trục Y.
Đối với trung tâm gia công đứng, một khi trục Y đạt tới 1000 mm hoặc lớn hơncấu trúc máy móc và sản xuất chi phí tăng đáng kểĐây là lý do tại sao các máy VMC trục Y lớn thường đắt hơn nhiều.
Trung tâm gia công giàn nhỏ giải quyết vấn đề này bằng cách sử dụng cấu trúc giàn để đạt được phạm vi gia công rộng hơn với chi phí hợp lý hơn.
Tuy nhiên, các máy VMC cỡ lớn vẫn có những ưu điểm riêng. độ chính xác và hiệu quả gia côngCấu trúc nhỏ gọn của chúng cho phép phản hồi nhanh hơn, hiệu suất động tốt hơn và khả năng gia công tốc độ cao hơn.
Ngược lại, các máy gia công giàn nhỏ tập trung hơn vào độ cứng vững và độ ổn định khi gia công, đặc biệt là khi gia công các khuôn mẫu lớn, tấm rộng hoặc các chi tiết thép nặng.
Vì vậy, sự lựa chọn tốt nhất phụ thuộc vào nhu cầu gia công thực tế của bạn:
Nếu bạn chú trọng đến độ chính xác, tốc độ và chất lượng hoàn thiện, máy phay CNC khổ lớn thường là lựa chọn tốt hơn.
Nếu bạn cần phạm vi gia công rộng hơn và hiệu suất chi phí cao hơn, máy CNC kiểu khung nhỏ có thể là giải pháp thiết thực hơn.
Không có máy nào "tốt hơn" tuyệt đối giữa trung tâm gia công đứng cỡ lớn và trung tâm gia công kiểu khung giàn cỡ nhỏ. Sự lựa chọn đúng đắn phụ thuộc vào yêu cầu sản xuất thực tế của bạn.
Trước khi đầu tư vào máy CNC, bạn nên tập trung vào các yếu tố quan trọng sau đây.
Nếu các chi tiết của bạn chủ yếu là các bộ phận cỡ trung bình, các bộ phận bằng nhôm hoặc khuôn mẫu chính xác, thì máy phay CNC cỡ lớn thường là đủ.
Nhưng nếu bạn thường xuyên gia công cơ khí:
Khi đó, một trung tâm gia công kiểu giàn nhỏ sẽ cung cấp phạm vi gia công rộng hơn và độ ổn định tốt hơn.
Đặc biệt khi yêu cầu về trục Y đạt 1200 mm trở lên, máy phay kiểu khung giàn thường trở thành lựa chọn tiết kiệm chi phí hơn.
Nếu sản phẩm của bạn tập trung vào:
Như vậy, một trung tâm gia công đứng cỡ lớn thường cho hiệu suất tốt hơn.
Cấu trúc nhỏ gọn của nó cho phép phản hồi chuyển động nhanh hơn và độ chính xác gia công cao hơn.
Đối với gia công cơ khí hạng nặng và gia công các chi tiết lớn, máy phay giàn nhỏ cung cấp độ chính xác ổn định với độ cứng vững cao hơn.
Các máy VMC cỡ lớn thường có các tính năng sau:
Chúng phù hợp hơn cho sản xuất hàng loạt và các ứng dụng cắt tốc độ cao.
Máy CNC kiểu khung giàn nhỏ có thể hoạt động chậm hơn một chút, nhưng chúng giúp giảm số lần thiết lập khi gia công các chi tiết lớn, từ đó cải thiện hiệu quả sản xuất tổng thể.
Máy phay CNC cỡ lớn thường yêu cầu ít không gian lắp đặt hơn và dễ bố trí hơn trong các xưởng có diện tích nhỏ.
Máy giàn nhỏ cần:
Trước khi mua, bạn nên xác nhận xem bố cục xưởng của mình có phù hợp với kích thước máy móc hay không.
Ngân sách thường là yếu tố quyết định lớn nhất.
Máy VMC trục Y lớn trở nên rất đắt tiền vì:
Một trung tâm gia công kiểu khung giàn nhỏ thường có thể đạt được phạm vi gia công tương tự với tổng chi phí thấp hơn.
Nếu ưu tiên của bạn là khả năng gia công lớn hơn với hiệu quả chi phí tốt hơn, máy CNC kiểu khung nhỏ có thể mang lại giá trị lâu dài tốt hơn.
Liệu một trung tâm gia công kiểu giàn nhỏ có rẻ hơn một trung tâm gia công kiểu đứng cỡ lớn không?
Không phải lúc nào cũng vậy, nhưng khi hành trình trục Y lớn hơn, trung tâm gia công kiểu giàn nhỏ thường mang lại hiệu quả chi phí tốt hơn. Máy VMC trục Y lớn yêu cầu các chi tiết đúc lớn hơn và kết cấu chắc chắn hơn, điều này làm tăng đáng kể chi phí máy.
Máy nào tốt hơn để gia công khuôn mẫu?
Việc lựa chọn máy phụ thuộc vào kích thước khuôn và yêu cầu gia công. Máy VMC cỡ lớn phù hợp hơn cho việc gia công khuôn chính xác tốc độ cao, trong khi máy CNC kiểu khung nhỏ thích hợp hơn cho các khuôn lớn và gia công tải nặng.
Tại sao kích thước trục Y lại ảnh hưởng nhiều đến giá máy VMC đến vậy?
Khi trục Y rộng hơn, máy móc đòi hỏi cấu trúc lớn hơn, ray dẫn hướng rộng hơn và hệ thống hỗ trợ độ cứng vững chắc hơn. Điều này làm tăng độ khó sản xuất và chi phí tổng thể của máy.
Máy phay kiểu giàn có độ chính xác thấp hơn máy phay đứng VMC không?
Nhìn chung, máy VMC cho độ chính xác động và chất lượng bề mặt tốt hơn. Tuy nhiên, các trung tâm gia công kiểu khung giàn hiện đại vẫn có thể đạt được độ chính xác rất ổn định, đặc biệt khi gia công các chi tiết lớn.
Máy nào tốt hơn cho việc cắt vật liệu nặng?
Các trung tâm gia công kiểu giàn nhỏ thường hoạt động tốt hơn trong các ứng dụng cắt nặng vì cấu trúc giàn cung cấp độ cứng vững cao hơn và độ ổn định gia công tốt hơn.
Nếu bạn tập trung vào độ chính xác và hiệu quả gia công, máy CNC VMC cỡ lớn thường là lựa chọn tốt hơn. Nếu bạn cần phạm vi gia công rộng hơn và hiệu quả chi phí tốt hơn, máy CNC kiểu khung cổng cỡ nhỏ sẽ mang lại nhiều ưu điểm hơn.
Điều quan trọng là phải chọn máy dựa trên kích thước thực tế của phôi, yêu cầu gia công và ngân sách của bạn. Nếu bạn vẫn đang so sánh các cấu hình máy hoặc tìm kiếm giải pháp CNC phù hợp để gia công các chi tiết lớn, việc hiểu rõ sự khác biệt giữa hai cấu trúc máy này có thể giúp bạn đầu tư hiệu quả hơn về mặt chi phí.
