Máy CNC mới của bạn đã đến. Nhưng trước khi bạn có thể bắt đầu gia công các chi tiết, một câu hỏi quan trọng hơn hết: Liệu nó đã được lắp đặt đúng cách chưa?
Việc lắp đặt không đúng cách có thể dẫn đến rung động, gia công không chính xác, thời gian ngừng hoạt động ngoài dự kiến và chi phí sửa chữa tốn kém—ngay cả khi bạn đã đầu tư vào một máy CNC chất lượng cao. Tin tốt là hầu hết các vấn đề này có thể tránh được bằng cách tuân thủ quy trình lắp đặt đúng ngay từ đầu.
Trong hướng dẫn này, bạn sẽ tìm hiểu 9 bước thiết yếu để lắp đặt máy CNC thành công. Từ khâu chuẩn bị mặt bằng và cân chỉnh máy đến khâu cắt thử cuối cùng, mỗi bước đều được thiết kế để giúp bạn đưa máy vào sản xuất nhanh hơn, đồng thời đảm bảo độ chính xác, độ tin cậy và hiệu suất lâu dài.
Quá trình lắp đặt máy CNC diễn ra suôn sẻ bắt đầu từ rất lâu trước khi máy được vận chuyển đến nhà máy của bạn. Dành chút thời gian để chuẩn bị mặt bằng, đường dây điện và thiết bị nâng hạ có thể giúp tiết kiệm hàng giờ—hoặc thậm chí cả ngày—thời gian trì hoãn trong quá trình lắp đặt.
Trước khi dỡ máy, hãy đảm bảo mọi thứ đã sẵn sàng. Điều này không chỉ giúp đẩy nhanh quá trình lắp đặt mà còn giúp bảo vệ máy móc khỏi những hư hỏng không cần thiết và đảm bảo máy có thể được vận hành mà không bị gián đoạn ngoài dự kiến.
Khu vực lắp đặt cần có đủ không gian cho việc vận hành, bảo trì và bảo dưỡng máy móc trong tương lai. Sàn nhà phải chắc chắn và bằng phẳng để chịu được trọng lượng của máy mà không gây rung lắc hoặc lún quá mức. Điều quan trọng nữa là phải giữ máy tránh xa các nguồn nhiệt, bụi bẩn quá mức, độ ẩm và các yếu tố môi trường khác có thể ảnh hưởng đến độ chính xác gia công.
Hãy đảm bảo tất cả các tiện ích cần thiết đều có sẵn trước khi lắp đặt. Điều này thường bao gồm nguồn điện ổn định, khí nén, chất làm mát, chất bôi trơn và kết nối mạng nếu hệ thống CNC của bạn yêu cầu giám sát từ xa hoặc truyền dữ liệu. Việc xác minh các kết nối này trước giúp tránh thời gian ngừng hoạt động không cần thiết trong quá trình vận hành thử.
Máy CNC cỡ lớn Cần có thiết bị nâng hạ phù hợp để dỡ hàng và định vị an toàn. Chuẩn bị cần cẩu hoặc xe nâng, dụng cụ nâng hạ, dụng cụ cân bằng chính xác và các phụ kiện lắp đặt cơ bản cần thiết trước khi máy móc đến. Việc chuẩn bị sẵn thiết bị phù hợp cho phép đội lắp đặt hoàn thành quy trình một cách an toàn và hiệu quả.

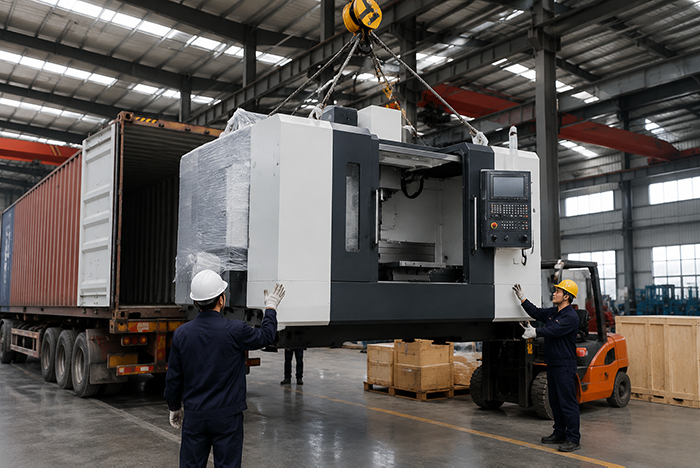

Trước khi bắt đầu lắp đặt, hãy đảm bảo máy CNC được dỡ xuống an toàn bằng thiết bị nâng hạ phù hợp như cần cẩu hoặc xe nâng. Luôn tuân theo hướng dẫn nâng hạ của nhà sản xuất để tránh làm hỏng máy hoặc các bộ phận chính xác của máy trong quá trình vận chuyển.
Sau khi máy được vận chuyển đến nơi, hãy kiểm tra kỹ lưỡng xem có dấu hiệu hư hỏng do vận chuyển hay không. Kiểm tra thân máy, tủ điện, khu vực trục chính và các bộ phận lộ ra ngoài, sau đó so sánh tất cả các phụ kiện và tài liệu với danh sách đóng gói để đảm bảo không thiếu bất cứ thứ gì. Nếu phát hiện bất kỳ hư hỏng hoặc thiếu bộ phận nào, hãy liên hệ với nhà cung cấp trước khi tiến hành lắp đặt.
Danh sách kiểm tra:
Sau khi máy CNC được dỡ hàng và kiểm tra, hãy di chuyển nó đến vị trí lắp đặt cuối cùng. Việc định vị đúng cách quan trọng hơn việc chỉ tìm đủ không gian sàn – nó ảnh hưởng trực tiếp đến việc bảo trì trong tương lai, việc vận chuyển vật liệu và hiệu quả sản xuất tổng thể.
Đặt máy trên nền móng vững chắc với khoảng không đủ rộng để người vận hành có thể nạp phôi, thay dụng cụ và thực hiện bảo trì định kỳ. Tránh lắp đặt máy gần nơi có nhiệt độ cao, độ ẩm cao, rung động mạnh hoặc thiết bị va đập mạnh, vì những yếu tố môi trường này có thể làm giảm độ chính xác gia công và độ tin cậy lâu dài.
Danh sách kiểm tra:

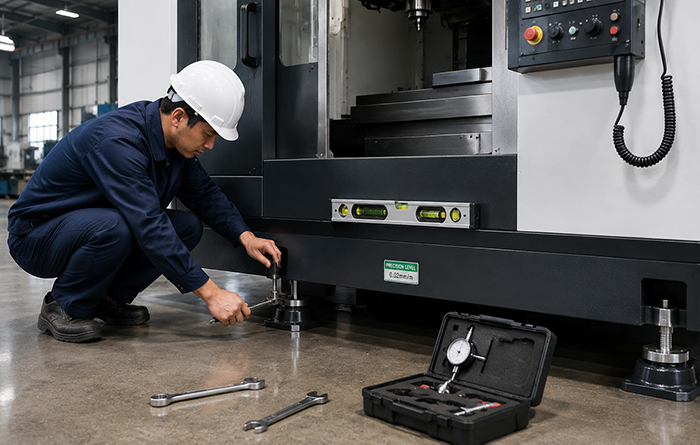

Cân chỉnh máy là một trong những bước quan trọng nhất trong toàn bộ quá trình lắp đặt. Ngay cả máy CNC độ chính xác cao cũng không thể đảm bảo độ chính xác gia công ổn định nếu không được cân chỉnh đúng cách. Cân chỉnh kém có thể dẫn đến giảm độ chính xác, mài mòn máy không đều và hiệu suất cắt không ổn định.
Sử dụng thước thủy chính xác để điều chỉnh các bu lông cân bằng cho đến khi máy đáp ứng yêu cầu của nhà sản xuất. Sau khi cân bằng, kiểm tra lại máy để đảm bảo máy vẫn ổn định và thực hiện bất kỳ điều chỉnh nhỏ cần thiết nào trước khi tiến hành vận hành máy.
Danh sách kiểm tra:
Sau khi máy đã được cân bằng, hãy kết nối tất cả các thiết bị cần thiết trước khi bật nguồn. Nguồn điện ổn định, khí nén sạch và hệ thống làm mát hoạt động tốt là rất cần thiết cho hoạt động đáng tin cậy và hiệu suất lâu dài của máy. Trước khi thực hiện bất kỳ kết nối nào, hãy xác nhận rằng thông số kỹ thuật của các thiết bị phù hợp với yêu cầu của máy.
Sau khi kết nối tất cả các hệ thống, hãy kiểm tra kỹ từng kết nối xem có rò rỉ, dây cáp lỏng lẻo hoặc đấu dây sai hay không. Việc thực hiện các kiểm tra này ngay bây giờ giúp ngăn ngừa các cảnh báo hoặc gián đoạn bất ngờ trong quá trình khởi động và vận hành thử.
Danh sách kiểm tra:
Sau khi máy chính được kết nối và sẵn sàng hoạt động, bước tiếp theo là lắp đặt các phụ kiện tiêu chuẩn hoặc tùy chọn. Tùy thuộc vào cấu hình máy, các phụ kiện này có thể bao gồm băng tải phoi, bể chứa chất làm mát, kho chứa dụng cụ, bàn xoay, đầu dò hoặc các thiết bị phụ trợ khác. Hãy đảm bảo mỗi phụ kiện được lắp đặt chắc chắn và kết nối theo hướng dẫn của nhà sản xuất.
Sau khi lắp đặt, hãy kiểm tra xem mọi phụ kiện có hoạt động chính xác và giao tiếp đúng cách với hệ thống CNC hay không. Việc xác định và giải quyết mọi sự cố ở giai đoạn này sẽ giúp đảm bảo quá trình khởi động suôn sẻ và sản xuất ổn định.
Danh sách kiểm tra:

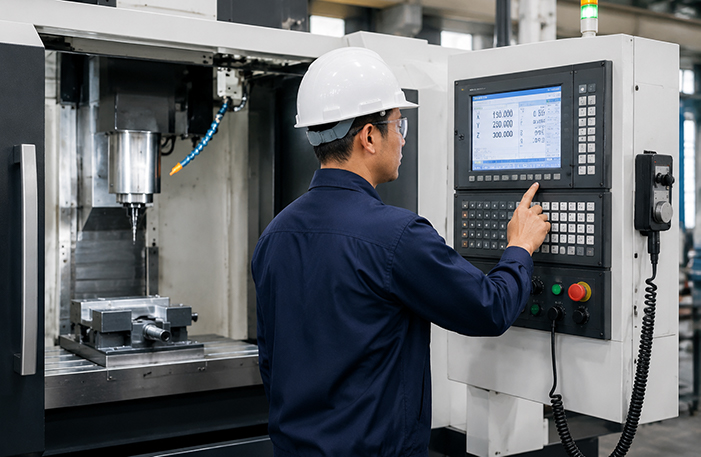

Sau khi hoàn tất cài đặt, đã đến lúc bật máy CNC và thực hiện kiểm tra chức năng cơ bản. Bước này giúp xác nhận rằng tất cả các hệ thống chính đang hoạt động bình thường trước khi bắt đầu hiệu chuẩn và gia công thử nghiệm.
Khởi động máy theo quy trình khởi động của nhà sản xuất, sau đó kiểm tra bộ điều khiển CNC, chuyển động trục, vòng quay trục chính, nút dừng khẩn cấp và các chức năng an toàn khác. Nếu xuất hiện bất kỳ cảnh báo hoặc tình trạng bất thường nào, hãy khắc phục chúng trước khi chuyển sang bước tiếp theo.
Danh sách kiểm tra:
Trước khi đưa máy vào sản xuất, cần thực hiện hiệu chuẩn cần thiết để đảm bảo máy đáp ứng độ chính xác gia công yêu cầu. Hiệu chuẩn đúng cách giúp xác minh máy hoạt động như mong muốn và giảm nguy cơ sai sót về kích thước trong quá trình sản xuất.
Kiểm tra độ chính xác định vị của máy, phép đo dụng cụ và độ chính xác hình học tổng thể theo khuyến nghị của nhà sản xuất. Nếu cần, hãy điều chỉnh tinh chỉnh cho đến khi máy sẵn sàng cho việc cắt thử.
Danh sách kiểm tra:
Trước khi bắt đầu sản xuất hàng loạt, hãy thực hiện một lần cắt thử để xác nhận máy hoạt động chính xác trong điều kiện gia công thực tế. Bước này không chỉ kiểm tra độ chính xác của máy mà còn cả hiệu suất của dụng cụ, thiết bị kẹp phôi và chương trình gia công.
Gia công một chi tiết thử nghiệm và kiểm tra kích thước, độ nhẵn bề mặt và chất lượng tổng thể. Nếu kết quả không đáp ứng các thông số kỹ thuật yêu cầu, hãy thực hiện các điều chỉnh cần thiết trước khi chuyển sang sản xuất hàng loạt.
Danh sách kiểm tra:
Việc lắp đặt thành công không chỉ dừng lại ở một lần cắt thử thành công. Trước khi đưa vào sản xuất hàng loạt, hãy đảm bảo người vận hành đã quen thuộc với các nút điều khiển của máy, quy trình khởi động hàng ngày và các yêu cầu bảo trì cơ bản. Người vận hành được đào tạo bài bản có thể giảm thiểu lỗi vận hành, cải thiện hiệu quả và giúp kéo dài tuổi thọ của máy.
Khi máy móc hoạt động trơn tru và tất cả các khâu kiểm tra đã hoàn tất, bạn có thể tự tin bắt đầu sản xuất thường xuyên đồng thời tuân thủ lịch kiểm tra và bảo trì định kỳ.
Danh sách kiểm tra:
Ngay cả máy CNC chất lượng cao cũng có thể gặp sự cố về hiệu suất nếu không được lắp đặt đúng cách. Tránh những lỗi thường gặp này để đảm bảo quá trình lắp đặt diễn ra suôn sẻ và hiệu suất gia công đáng tin cậy.
Bỏ qua khâu chuẩn bị mặt bằng
Việc lắp đặt máy móc trên sàn nhà không phù hợp hoặc trong không gian làm việc được quy hoạch kém có thể dẫn đến rung lắc, hạn chế khả năng tiếp cận để bảo trì và gây chậm trễ lắp đặt không cần thiết.
Cân bằng máy không đúng cách
Sai lệch độ cân bằng là một trong những nguyên nhân phổ biến nhất gây ra độ chính xác gia công kém và mài mòn máy không đều. Luôn luôn kiểm tra xem máy đã được cân bằng đúng cách trước khi đưa vào vận hành.
Kết nối tiện ích không chính xác
Việc sử dụng nguồn điện không phù hợp, áp suất không khí không ổn định hoặc hệ thống làm mát được kết nối không đúng cách có thể kích hoạt báo động của máy hoặc ảnh hưởng đến hoạt động bình thường.
Bỏ qua quá trình hiệu chuẩn
Việc đưa máy móc vào sản xuất trực tiếp mà không kiểm tra độ chính xác có thể dẫn đến sai sót về kích thước và chất lượng gia công không nhất quán.
Bỏ qua kết quả cắt thử nghiệm
Một dự án khởi nghiệp thành công không đảm bảo máy móc đã sẵn sàng cho sản xuất hàng loạt. Luôn kiểm tra sản phẩm thử nghiệm đầu tiên và thực hiện bất kỳ điều chỉnh cần thiết nào trước khi bắt đầu sản xuất quy mô lớn.
1. Việc lắp đặt máy CNC thường mất bao lâu?
Thời gian lắp đặt phụ thuộc vào kích thước, cấu hình máy và điều kiện tại công trường. Một trung tâm gia công đứng tiêu chuẩn thường có thể được lắp đặt và vận hành thử trong vòng một đến ba ngày, trong khi các máy giàn lớn, máy doa ngang hoặc dây chuyền sản xuất với nhiều phụ kiện có thể cần vài ngày hoặc lâu hơn.
2. Độ chính xác của việc cân bằng máy CNC cần đạt mức nào?
Việc cân bằng máy móc ảnh hưởng trực tiếp đến độ chính xác gia công, hiệu suất trục chính và độ mài mòn của các bộ phận. Dung sai cân bằng cần thiết thay đổi tùy thuộc vào loại máy và nhà sản xuất, vì vậy điều quan trọng là phải sử dụng thước cân bằng chính xác và tuân theo các thông số kỹ thuật lắp đặt được khuyến nghị thay vì chỉ dựa vào kiểm tra bằng mắt thường.
3. Cần kiểm tra những gì trước khi tiến hành thử gia công lần đầu?
Trước khi gia công chi tiết đầu tiên, hãy xác nhận rằng máy đã được cân bằng đúng cách, tất cả các đường dây điện đã được kết nối chính xác, hệ thống bôi trơn và làm mát hoạt động bình thường, và bộ điều khiển CNC, trục chính và các trục hoạt động mà không có lỗi. Việc kiểm tra toàn diện giúp đảm bảo quá trình cắt thử thành công.
4. Những lỗi thường gặp nhất khi lắp đặt máy CNC là gì?
Những lỗi thường gặp nhất bao gồm chuẩn bị mặt bằng kém, cân chỉnh máy không chính xác, kết nối nguồn điện hoặc khí nén không đúng cách, bỏ qua việc hiệu chuẩn máy và bắt đầu sản xuất mà không thực hiện cắt thử. Tránh những vấn đề này giúp giảm thời gian ngừng hoạt động và đảm bảo máy hoạt động như mong đợi.
5. Máy CNC cần được cân chỉnh lại bao lâu một lần?
Trong điều kiện hoạt động bình thường, máy CNC không cần phải cân chỉnh lại thường xuyên. Tuy nhiên, cần kiểm tra lại sau khi di dời, lún nền, va đập mạnh hoặc bất cứ khi nào độ chính xác gia công bắt đầu giảm. Kiểm tra định kỳ cũng giúp duy trì hiệu suất hoạt động lâu dài của máy.
Lắp đặt máy CNC đúng cách là bước đầu tiên để đạt được hiệu suất ổn định, độ chính xác nhất quán và sản xuất đáng tin cậy. Bằng cách làm theo chín bước lắp đặt này, bạn có thể tránh được những lỗi thường gặp, giảm thời gian khởi động và tận dụng tối đa máy CNC của mình.
Nếu bạn đang lên kế hoạch lắp đặt máy CNC mới, việc hợp tác với nhà sản xuất giàu kinh nghiệm có thể giúp đảm bảo quá trình thiết lập diễn ra suôn sẻ hơn và thành công lâu dài trong gia công.
