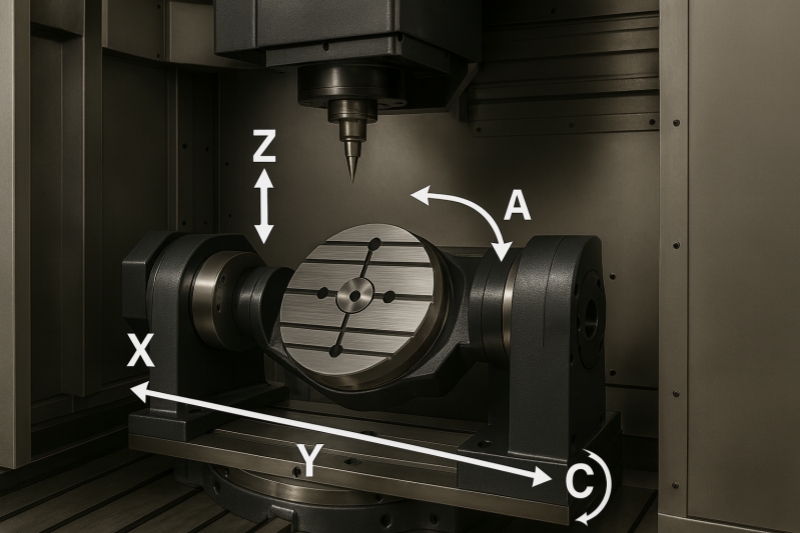

Trung tâm gia công bàn xoay là một loại máy CNC 5 trục tích hợp bàn xoay nghiêng (trục A) với mâm xoay (trục C). Cấu trúc này cho phép phôi nghiêng và xoay trong khi dụng cụ cắt di chuyển đồng thời, cho phép gia công đa bề mặt hoàn chỉnh chỉ trong một lần thiết lập.
So với các máy 3 trục hoặc 4 trục truyền thống, thiết kế 5 trục kiểu trục xoay mang lại khả năng tiếp cận tốt hơn với các góc phức tạp, giảm thiểu sai sót khi định vị lại và nâng cao độ chính xác, tính lặp lại và hiệu quả gia công.
Trung tâm gia công bàn xoay được sử dụng rộng rãi cho các bộ phận hàng không vũ trụ, cánh quạt, linh kiện robot và các bộ phận cơ khí chính xác đòi hỏi dung sai chặt chẽ, chuyển tiếp bề mặt trơn tru và hình dạng phức tạp.
Các trung tâm gia công năm trục kiểu trunnion của Yangsen kết hợp bàn xoay truyền động trực tiếp hiệu suất cao với cấu trúc máy chắc chắn để mang lại khả năng gia công năm trục ổn định và chính xác cao. Tất cả các mẫu trong dòng sản phẩm này đều có bàn kiểu nôi (trunnion) nhỏ gọn cho phép chuyển động đồng thời trục A/C, giúp hoàn thành các chi tiết phức tạp chỉ trong một lần thiết lập với độ chính xác và hiệu quả được cải thiện.
Dòng sản phẩm bao gồm các trung tâm khoan-taro 5 trục, trung tâm gia công 5 trục đứng, các mẫu 5 trục kiểu cần đẩy, cấu trúc kiểu cầu và cấu hình kiểu giàn lớn. Trên toàn bộ dòng sản phẩm, các máy móc đều có chung các yếu tố kỹ thuật cốt lõi được ghi trong tài liệu giới thiệu:
1. Bàn xoay truyền động trực tiếp (DD) hiệu suất cao với độ rơ bằng không và khả năng phản hồi động cao.
2. Thiết kế kết cấu có độ cứng cao, bao gồm cột hình xương cá, đường ray nhịp rộng và các cấu kiện đúc cốt thép.
3. Các tùy chọn trục chính tốc độ cao, chẳng hạn như trục chính động cơ BT30/BT40/BBT40 và HSK-A63/HSK-A100.
4. Các bộ phận chuyển động được tối ưu hóa trọng lượng để nâng cao hiệu suất vận hành.
5. Các cấu hình tiêu chuẩn bao gồm đèn làm việc, đèn cảnh báo, tấm chắn bảo vệ kín hoàn toàn, hệ thống vòi phun chất làm mát, hệ thống thổi khí, bộ sắp xếp dụng cụ, hộp dụng cụ và hệ thống xả nước bên trong.
6. Các cấu hình tùy chọn như bộ định vị dụng cụ bằng laser, dò phôi, hệ thống làm mát bằng chất lỏng, thước đo tuyến tính, hệ thống làm mát xuyên trục chính, băng tải phoi và nhiều loại kho chứa dụng cụ khác nhau.
1. Khả năng sản xuất quy mô lớn

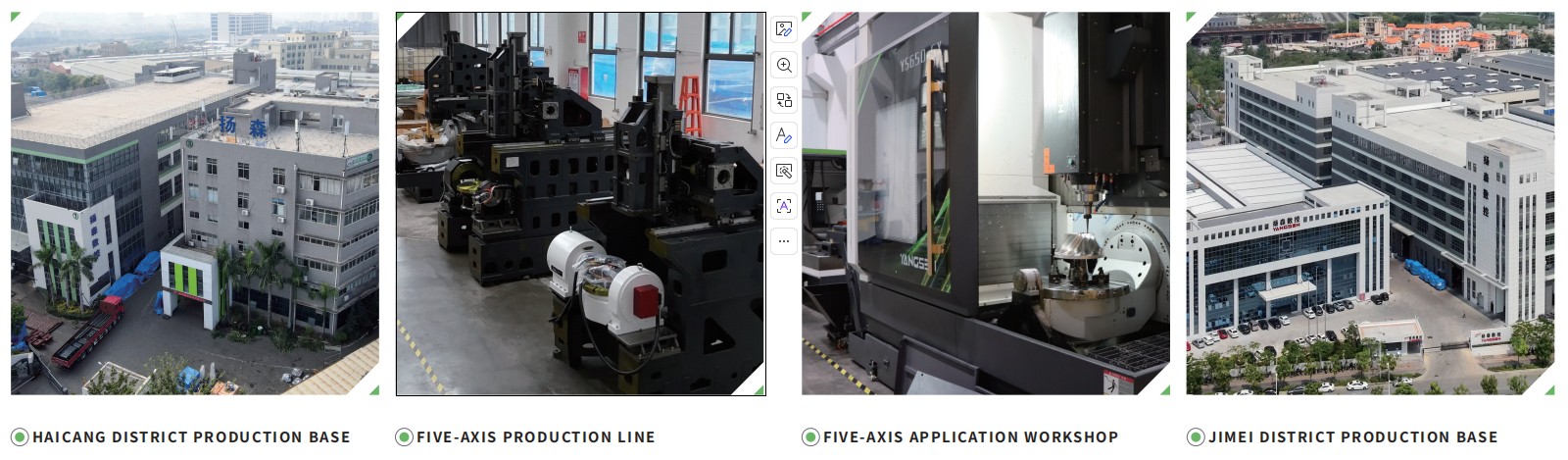

Với hơn 100.000 m² Với các cơ sở sản xuất đặt tại quận Hải Cảnh và quận Jimei, thành phố Hạ Môn, chúng tôi đảm bảo năng lực sản xuất ổn định, giao hàng hiệu quả và nguồn cung lớn ổn định cho các đối tác toàn cầu.
2. Năng lực đổi mới và nghiên cứu phát triển mạnh mẽ
Của chúng tôi Đội ngũ R&D chuyên nghiệp hơn 100 người Hợp tác với các tổ chức học thuật hàng đầu, bao gồm Đại học Hạ Môn, đảm bảo sự đổi mới liên tục trong thiết kế cấu trúc máy móc, công nghệ gia công chính xác, hệ thống điều khiển và sản xuất thông minh.
3. Sức mạnh sở hữu trí tuệ hàng đầu trong ngành
Với hơn 150 bằng sáng chế cốt lõi được cấp phép, bao gồm:
15 bằng sáng chế phát minh
37 bằng sáng chế kiểu dáng công nghiệp
8 bản quyền phần mềm
Chúng tôi đảm bảo vị thế dẫn đầu về công nghệ, tính độc đáo của sản phẩm và khả năng cạnh tranh mạnh mẽ trong ngành công nghiệp máy móc CNC.
4. Mạng lưới bán hàng và dịch vụ toàn cầu rộng khắp
Với 50+ Mạng lưới bán hàng và dịch vụ khu vực, bao gồm:
Nam Trung Quốc
Đông Trung Quốc
Bắc Trung Quốc
Thị trường nước ngoài
Chúng tôi cung cấp phản hồi nhanh chóng, hỗ trợ tại địa phương và dịch vụ hậu mãi đáng tin cậy cho khách hàng toàn cầu.
Trung tâm gia công năm trục kiểu nôi Yangsen được thiết kế cho các ngành công nghiệp yêu cầu độ chính xác cao, gia công hình học phức tạp và xử lý nhiều bề mặt trong một lần thiết lập. Với thiết kế kết cấu có độ cứng cao, bàn xoay truyền động trực tiếp tốc độ cao và trục chính hiệu suất cao được điều khiển bằng động cơ, những máy này xử lý các chi tiết phức tạp một cách hiệu quả và với độ chính xác vượt trội.
Các giải pháp năm trục của chúng tôi được sử dụng rộng rãi trong ngành hàng không vũ trụ, robot, hệ thống điện ô tô, khuôn mẫu chính xác cao, thiết bị tự động hóa và sản xuất máy bay không người lái, nơi tính ổn định, khả năng lặp lại và điều khiển chuyển động đa trục đồng thời là rất quan trọng.

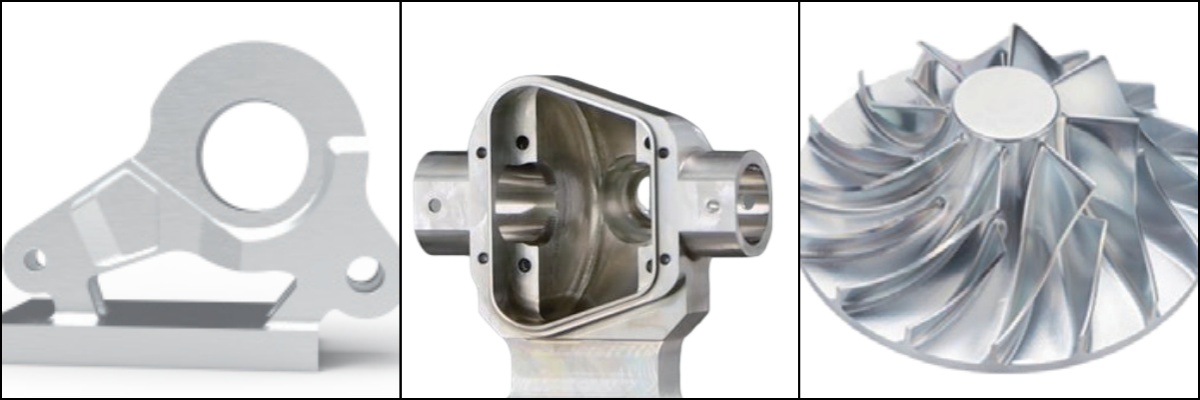

Linh kiện Hàng không & Vũ trụ
Máy móc của chúng tôi được ứng dụng rộng rãi trong sản xuất cánh quạt, cánh tuabin, cánh bơm và các bộ phận kết cấu phức tạp được sử dụng trong máy bay và máy bay không người lái. Cấu trúc có độ cứng cao và hai trục quay dẫn động trực tiếp cho phép gia công chính xác các bề mặt có hình dạng tự do với việc định vị lại tối thiểu. Điều này cải thiện tính nhất quán của quá trình gia công, giảm thời gian thiết lập và hỗ trợ sản xuất hàng loạt đáng tin cậy các linh kiện hàng không vũ trụ nhẹ, có độ bền cao.

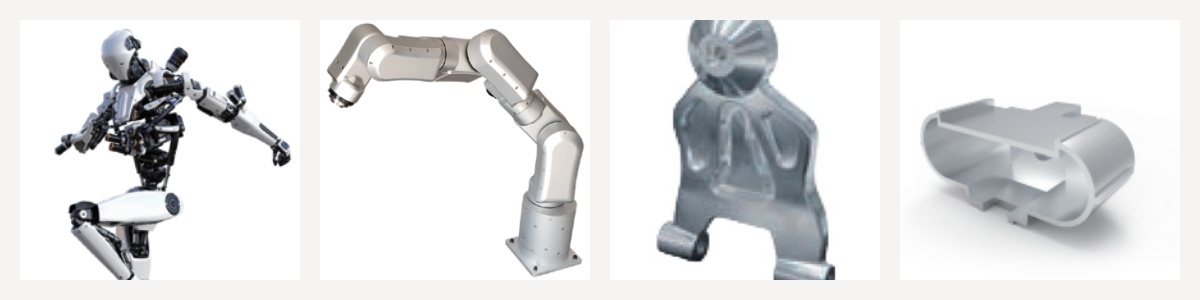

Hệ thống Robot và Tự động hóa
Trung tâm gia công năm trục Yangsen được sử dụng để chế tạo các khớp robot, các bộ phận khớp nối tay robot hình người, vỏ kết cấu và giá đỡ cảm biến. Các bộ phận này thường có các đường cong hữu cơ, góc phức tạp và các hốc sâu. Cấu trúc động của máy cho phép gia công trơn tru, tốc độ cao trong khi vẫn duy trì độ chính xác ở mức micromet, điều cần thiết cho các hệ thống robot đòi hỏi độ chính xác chuyển động cao.

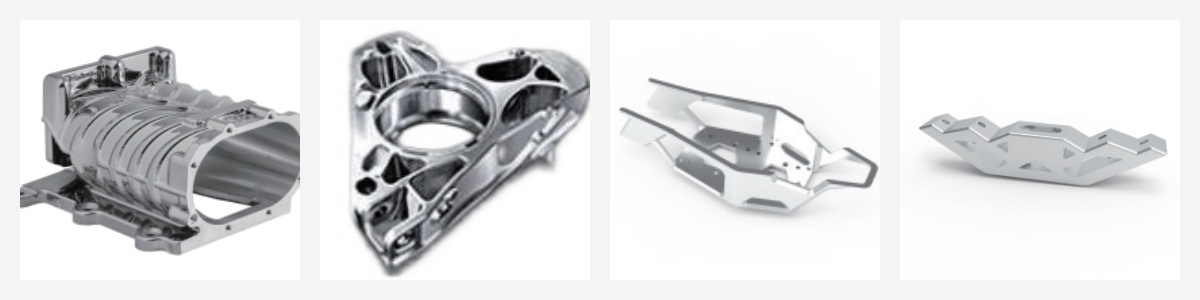

Sản xuất khuôn mẫu và dụng cụ chính xác
Đối với các nhà sản xuất khuôn mẫu và các ứng dụng hoàn thiện, các mô hình kiểu cầu và kiểu giàn cung cấp độ cứng và độ ổn định nhiệt cần thiết cho các chu kỳ hoàn thiện dài. Những máy này thường được sử dụng cho lõi khuôn có độ chính xác cao, điện cực than chì và đồng, và hoàn thiện các khoang phức tạp, nơi chất lượng bề mặt và độ lặp lại là những yêu cầu then chốt.
Các bộ phận động cơ và hệ thống truyền động ô tô
Các dòng máy Yangsen được trang bị trục chính động cơ mô-men xoắn cao hơn và bàn xoay khổ lớn được sử dụng để gia công vỏ hộp số, khối động cơ, các bộ phận tuabin và các bộ phận hệ thống truyền động. Hiệu suất động cao giúp giảm thời gian gia công, trong khi cấu hình đa trục được tối ưu hóa đảm bảo độ chính xác cho các chi tiết có dung sai quan trọng.
Linh kiện điện tử 3C và các bộ phận kim loại chính xác nhỏ
Các mẫu máy nhỏ gọn của chúng tôi lý tưởng cho việc gia công vỏ thiết bị điện tử, các bộ phận nhôm nhỏ và các đầu nối có độ chính xác cao. Với trục chính tốc độ cao và khả năng phản hồi chuyển động linh hoạt, chúng phù hợp cho sản xuất nhanh, số lượng lớn các bộ phận chính xác nhẹ trong ngành điện tử tiêu dùng, thiết bị y tế và các mô-đun tự động hóa.
1. Điểm khác biệt chính giữa các loại máy tiện ren, loại thẳng đứng, loại piston, loại cầu và loại giàn là gì?
Mỗi cấu trúc được thiết kế cho các kích thước chi tiết và yêu cầu gia công khác nhau:

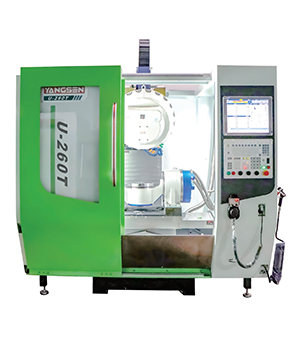

Máy khoan-taro (U-260T) – kích thước nhỏ gọn, gia công tốc độ cao cho các chi tiết chính xác nhỏ.

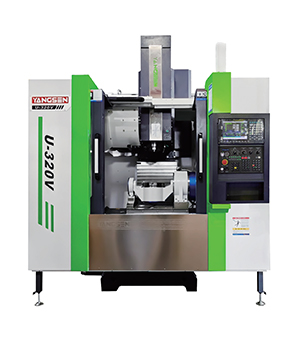

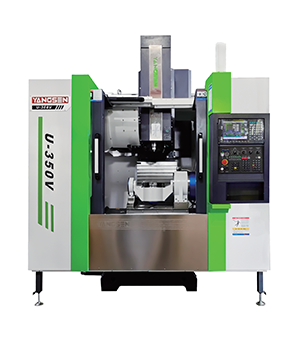

Các mẫu máy đứng (U-320V / U-350V) – dùng để gia công chính xác các chi tiết nhỏ đến trung bình.

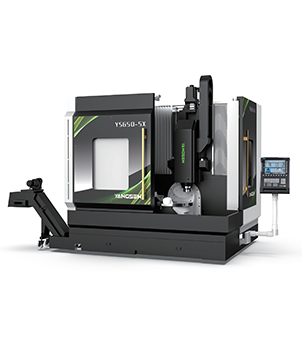

Loại Ram (YS-650-5X) – cung cấp khả năng tiếp cận tốt hơn cho các bộ phận hàng không vũ trụ và kết cấu.

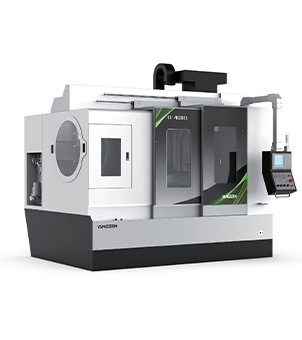

Loại cầu (U-400D) – tăng cường độ cứng cho khuôn và gia công chính xác.

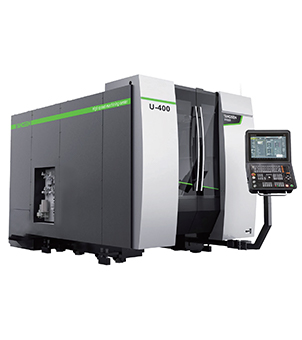

Kiểu khung giàn (U-400 / U-700 / U-900) – hỗ trợ các bộ phận lớn hơn như vỏ động cơ, khớp robot và các bộ phận tuabin.
2. Có những hệ thống điều khiển nào?
Tùy thuộc vào từng dòng máy, máy Yangsen hỗ trợ bộ điều khiển của Syntec, Huazhong, Siemens, FANUC và Heidenhain. Khả năng tương thích điều khiển khác nhau tùy thuộc vào cấu hình và loại trục chính.
3. Có những thông số kỹ thuật trục chính nào?
Các cấu hình trục chính bao gồm trục chính dẫn động trực tiếp BT30/BBT30, trục chính BBT40 và các tùy chọn trục chính tốc độ cao HSK-A63 hoặc HSK-A100 có động cơ (lên đến 24.000 vòng/phút). Loại trục chính có sẵn phụ thuộc vào cấu trúc máy và ứng dụng dự định.
4. Công ty có cung cấp các phụ kiện đo lường và tự động hóa tùy chọn không?
Có. Các cấu hình tùy chọn bao gồm:
Bộ cài đặt dụng cụ laser
Hệ thống dò phôi
Hệ thống làm mát xuyên trục chính (CTS)
Phản hồi theo thang tuyến tính
Cửa tự động
Hệ thống băng tải chip
Các tính năng tùy chọn này giúp cải thiện khả năng lặp lại, khả năng tự động hóa và hiệu quả gia công.
5. Máy có hỗ trợ gia công than chì, titan, đồng hoặc vật liệu composite không?
Có. Tùy thuộc vào cấu hình trục chính và các tùy chọn, máy Yangsen có thể gia công nhôm, thép không gỉ, thép dụng cụ, hợp kim titan, vật liệu đồng và than chì (khi đặt hàng kèm gói gia công than chì).
6. Công ty có cung cấp dịch vụ lắp đặt, đào tạo và hỗ trợ kỹ thuật không?
Vâng. Chúng tôi cung cấp:
Lắp đặt và vận hành tại chỗ.
Đào tạo vận hành và bảo trì
Hỗ trợ kỹ thuật từ xa
Dịch vụ hậu mãi và cung cấp phụ tùng thay thế
Hình thức hỗ trợ có thể khác nhau tùy thuộc vào vị trí của khách hàng và cấu trúc dịch vụ của nhà phân phối.
7. Làm sao tôi có thể xác định được mẫu nào phù hợp với các bộ phận của mình?
Chỉ cần chia sẻ vật liệu chi tiết, phạm vi kích thước, dung sai gia công và sản lượng dự kiến hàng năm. Đội ngũ kỹ sư của chúng tôi sẽ đề xuất mô hình, loại trục chính và cấu hình phù hợp dựa trên yêu cầu ứng dụng thực tế.
