Khi so sánh các trung tâm gia công CNC, bạn có thể nhận thấy một số máy sử dụng giá đỡ dụng cụ BT, trong khi những máy khác được trang bị hệ thống BBT hoặc HSK. Sự chênh lệch giá có thể rất đáng kể, nhưng liệu lựa chọn đắt tiền hơn luôn đáng giá?
Câu trả lời phụ thuộc vào yêu cầu gia công của bạn. Các yếu tố như tốc độ trục chính, độ ổn định khi cắt, chất lượng bề mặt và hiệu quả sản xuất đều liên quan mật thiết đến hệ thống giá đỡ dụng cụ mà bạn lựa chọn.
Trong bài viết này, chúng ta sẽ so sánh các loại đầu kẹp dụng cụ BT, BBT và HSK để giúp bạn hiểu rõ sự khác biệt giữa chúng và lựa chọn giải pháp phù hợp với ứng dụng và ngân sách của mình.
Bộ kẹp dụng cụ CNC kết nối dụng cụ cắt với trục chính và đảm bảo dụng cụ được giữ cố định chắc chắn trong quá trình gia công. Nó truyền lực cắt, mô-men xoắn và chuyển động quay của trục chính trực tiếp đến dụng cụ.
Ngay cả những khác biệt nhỏ trong thiết kế giá đỡ dụng cụ cũng có thể ảnh hưởng đến độ chính xác gia công, chất lượng bề mặt và tuổi thọ dụng cụ. Một giá đỡ dụng cụ phù hợp sẽ giảm rung động, cải thiện độ ổn định và giúp bạn đạt được kết quả nhất quán, trong khi lựa chọn sai có thể hạn chế hiệu suất của ngay cả máy CNC tiên tiến nhất.
Việc lựa chọn giá đỡ dụng cụ phù hợp không chỉ đơn thuần là vấn đề chi phí mà còn ảnh hưởng trực tiếp đến năng suất và chất lượng sản phẩm. Hệ thống phù hợp đảm bảo:
BT, BBT và HSK là ba hệ thống phổ biến nhất, mỗi hệ thống được thiết kế để đáp ứng các nhu cầu gia công khác nhau. Hiểu rõ sự khác biệt giữa chúng sẽ giúp bạn lựa chọn loại giá đỡ dụng cụ tốt nhất cho trục chính và ứng dụng của mình.

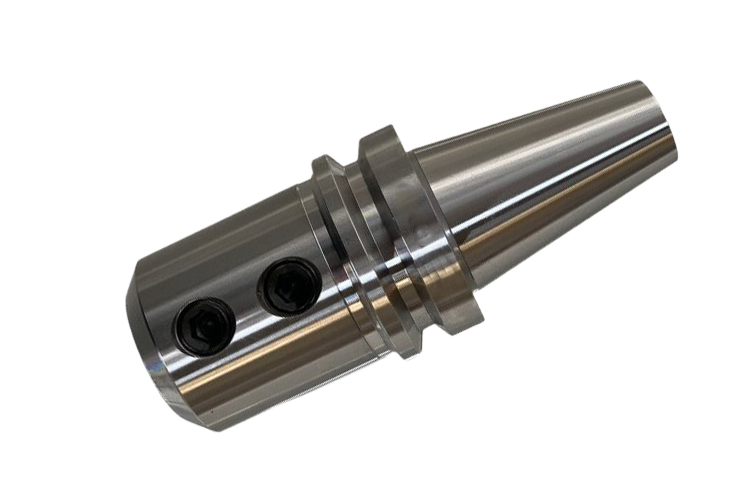

Giá đỡ dụng cụ BT là hệ thống giá đỡ dụng cụ được sử dụng rộng rãi nhất trong ngành. Trung tâm gia công CNCNó sử dụng độ côn 7:24 để định vị và một chốt kéo để cố định giá đỡ bên trong trục chính. Bề mặt côn tạo ra điểm tiếp xúc chính giữa trục chính và giá đỡ dụng cụ, trong khi mặt của giá đỡ không tham gia vào quá trình định vị.
Thiết kế đơn giản và đã được kiểm chứng này đã giúp BT trở thành tiêu chuẩn công nghiệp cho các ứng dụng gia công cơ khí thông thường.
Các loại giá đỡ dụng cụ BT nổi tiếng về sự đơn giản, độ tin cậy và giá cả phải chăng. Chúng dễ dàng tìm mua, tương thích với nhiều loại máy CNC và cung cấp hiệu suất đủ tốt cho hầu hết các công việc gia công.
Các đặc điểm chính bao gồm:
Các loại giá đỡ dụng cụ BT thường được sử dụng trong:
Đối với hầu hết các thao tác gia công không yêu cầu tốc độ trục chính cực cao hoặc độ chính xác cực cao, các loại giá đỡ dụng cụ BT mang lại sự cân bằng tuyệt vời giữa hiệu suất và chi phí.
Các loại đầu kẹp dao BT thường được khuyến nghị sử dụng cho tốc độ trục chính dưới 12.000 vòng/phút. Ở tốc độ này, chúng có thể mang lại hiệu suất ổn định và đáp ứng yêu cầu của hầu hết các ứng dụng gia công.
Đối với các nhà sản xuất đang tìm kiếm một hệ thống kẹp dụng cụ tiết kiệm và đáng tin cậy, BT vẫn là lựa chọn thiết thực nhất. Đó cũng là lý do tại sao BT40 và BT50 tiếp tục là cấu hình tiêu chuẩn trên nhiều trung tâm gia công CNC trên toàn thế giới.

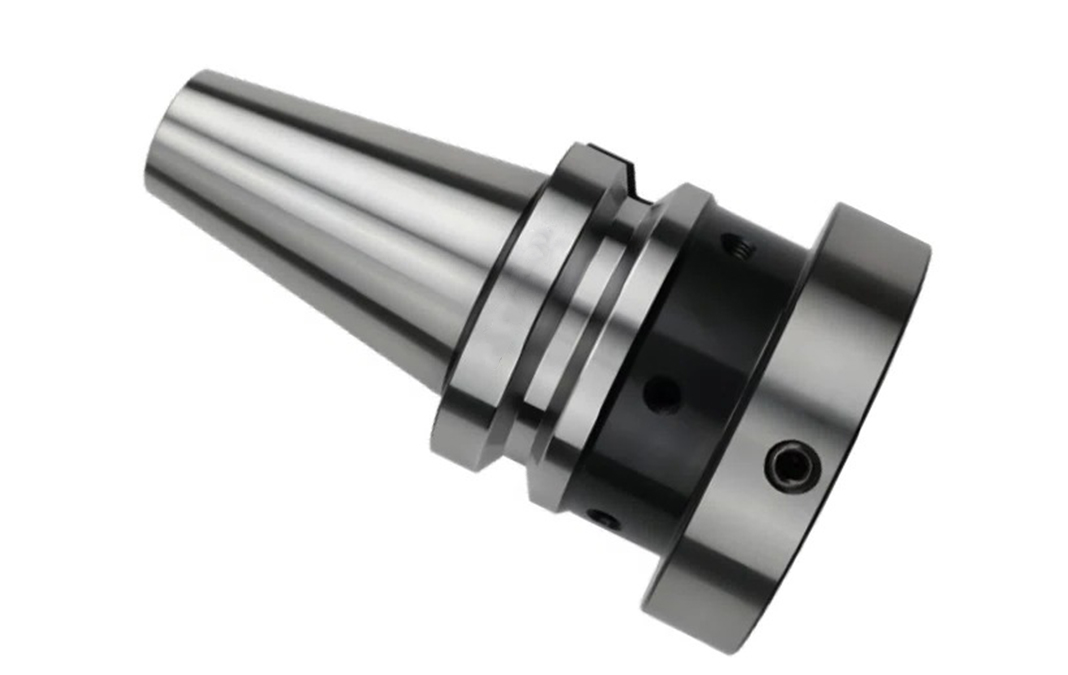

Giá đỡ dụng cụ BBT là phiên bản nâng cấp của hệ thống BT truyền thống. Không giống như BT chỉ dựa vào tiếp xúc côn, BBT sử dụng định vị tiếp xúc kép, trong đó cả phần côn và mặt của giá đỡ dụng cụ đều tiếp xúc với trục chính cùng một lúc.
Thiết kế này tạo ra sự kết nối chặt chẽ hơn giữa trục chính và giá đỡ dụng cụ, cải thiện độ cứng vững và ổn định tổng thể trong quá trình gia công.
So với các loại giá đỡ dụng cụ BT, BBT cung cấp khả năng hỗ trợ tốt hơn cho gia công tốc độ cao và độ chính xác cao.
Các đặc điểm chính bao gồm:
Do có kết nối trục chính với dụng cụ chắc chắn hơn, các loại giá đỡ dụng cụ BBT thường được ưa chuộng khi yêu cầu lực cắt cao hơn hoặc dung sai chặt chẽ hơn.
Giá đỡ dụng cụ BBT thường được sử dụng trong:
Chúng đặc biệt phù hợp với những người dùng cần độ ổn định cao hơn so với những gì BT có thể cung cấp nhưng không nhất thiết cần một hệ thống HSK đầy đủ.
Đầu kẹp dụng cụ BBT thường được sử dụng cho tốc độ trục chính từ 10.000 đến 20.000 vòng/phút. Chúng thường được tìm thấy trên các trục chính cơ khí hiệu suất cao và một số ứng dụng trục chính có động cơ.
Đối với các nhà sản xuất đang tìm kiếm độ chính xác và độ ổn định khi cắt được cải thiện mà không cần chuyển sang hệ thống HSK đắt tiền hơn, BBT mang đến sự cân bằng tuyệt vời giữa hiệu suất và chi phí đầu tư.

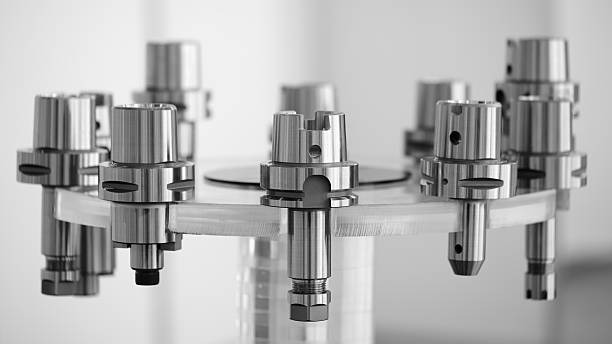

Các loại giá đỡ dụng cụ HSK được thiết kế đặc biệt cho gia công CNC tốc độ cao, độ chính xác cao. Giống như BBT, chúng sử dụng định vị tiếp xúc kép—tiếp xúc côn cộng với tiếp xúc mặt—nhưng cấu trúc của chúng khác nhau:
Phần chuôi rỗng giúp giảm trọng lượng và lực ly tâm ở tốc độ trục chính cao.
Cơ chế kẹp nằm bên trong, do đó không có chốt kéo nào có thể nhìn thấy được.
Thiết kế tiếp xúc kép đảm bảo độ cứng vững và khả năng lặp lại tối đa, ngay cả ở tốc độ rất cao.
Sự kết hợp giữa trọng lượng nhẹ và kết nối tiếp xúc kép này làm cho HSK trở nên lý tưởng cho các máy hoạt động ở tốc độ 15.000 vòng/phút trở lên, bao gồm cả các trục chính tốc độ cực cao lên đến 25.000–30.000 vòng/phút.
Giá đỡ dụng cụ HSK mang lại một số ưu điểm so với BT và BBT cho các công việc gia công đòi hỏi khắt khe:
Nhờ những đặc điểm này, các đầu kẹp HSK duy trì hiệu suất và độ chính xác cao ngay cả ở tốc độ quay cực nhanh.
Đầu kẹp dụng cụ HSK được sử dụng rộng rãi trong:
Các loại giá đỡ này đặc biệt phù hợp với các ngành công nghiệp mà độ hoàn thiện bề mặt, độ chính xác và độ ổn định trục chính là yếu tố quan trọng.
Các loại đầu kẹp dao HSK thường được sử dụng cho tốc độ trục chính trên 15.000 vòng/phút, với nhiều ứng dụng trong phạm vi từ 20.000 đến 30.000 vòng/phút. Thiết kế rỗng và cơ cấu kẹp bên trong giúp chúng ổn định dưới lực ly tâm tốc độ cao, điều mà các loại đầu kẹp BT hoặc BBT khó có thể chịu được.
Đối với những khách hàng ưu tiên hiệu suất tốc độ cao, độ chính xác và độ ổn định trục chính, các loại giá đỡ dụng cụ HSK là sự lựa chọn hàng đầu, mặc dù giá thành của chúng cao hơn so với hệ thống BT hoặc BBT.
Mặc dù BT, BBT và HSK đều phục vụ cùng một mục đích, nhưng phương pháp định vị, độ cứng, khả năng tốc độ và chi phí của chúng lại khá khác nhau. Bảng so sánh dưới đây có thể giúp bạn nhanh chóng xác định lựa chọn phù hợp nhất cho ứng dụng của mình.
Tính năng | BT | BBT | HSK |
Phương pháp định vị | Tiếp xúc côn | Độ côn + Tiếp xúc mặt | Độ côn + Tiếp xúc mặt |
Phương pháp kẹp | Chốt kéo | Chốt kéo | Kẹp bên trong |
Độ cứng | Tốt | Tốt hơn | Tốt nhất |
Sự chính xác | Tốt | Cao | Rất cao |
Hiệu suất tốc độ cao | Tốt | Tốt hơn | Tốt nhất |
Trọng lượng giá đỡ dụng cụ | Nặng | Nặng | Nhẹ |
Tốc độ được đề xuất | <12.000 vòng/phút | 10.000–20.000 vòng/phút | >15.000 vòng/phút |
Máy điển hình | VMC tiêu chuẩn | VMC hiệu suất cao | Trung tâm gia công tốc độ cao |
Trị giá | Thấp | Trung bình | Cao |
BT = Tiết kiệm nhất
BBT = Độ cứng và độ chính xác tốt hơn
HSK = Tốt nhất cho máy móc tốc độ cao và độ chính xác cao
Giá đỡ dụng cụ tốt nhất không nhất thiết phải là loại đắt nhất. Nó cần phù hợp với tốc độ trục chính, yêu cầu gia công và ngân sách của bạn.
Hãy chọn BT nếu:
Bạn muốn một giải pháp phổ biến rộng rãi và dễ bảo trì.
Hãy chọn BBT nếu:
Bạn thường xuyên gia công khuôn mẫu, khuôn dập hoặc các chi tiết chính xác.
Chọn HSK nếu:
Bạn sản xuất các linh kiện hàng không vũ trụ, y tế hoặc các linh kiện có độ chính xác cao khác.
1. BBT có tốt hơn BT không?
Đúng vậy, BBT mang lại độ cứng vững và độ chính xác định vị được cải thiện nhờ thiết kế tiếp xúc kép. Điều này giúp nó ổn định hơn cho gia công chính xác và các ứng dụng tốc độ cao so với các loại giá đỡ BT tiêu chuẩn.
2. Tại sao chứng chỉ HSK lại đắt hơn?
Các loại giá đỡ dụng cụ HSK được thiết kế cho gia công tốc độ cao, độ chính xác cao. Thân rỗng và cơ chế kẹp bên trong giúp giảm lực ly tâm và cải thiện độ ổn định, điều này lý giải cho chi phí cao hơn.
3. Có thể sử dụng đầu kẹp dụng cụ BT trên trục chính tốc độ cao không?
Các loại đầu kẹp BT phù hợp với tốc độ quay lên đến khoảng 12.000 vòng/phút. Vượt quá tốc độ này, có thể xảy ra hiện tượng rung lắc và giảm độ ổn định, vì vậy nên sử dụng đầu kẹp BBT hoặc HSK cho các hoạt động tốc độ cao.
4. Loại giá đỡ dụng cụ nào có độ cứng vững tốt nhất?
HSK cung cấp độ cứng cao nhất cho các ứng dụng tốc độ cao, tiếp theo là BBT. Các đầu nối BT tiêu chuẩn có độ cứng thấp hơn do thiết kế côn tiếp xúc đơn.
5. Tôi có thể nâng cấp từ Bluetooth lên Bluetooth hoặc HSK được không?
Vâng, nhiều máy CNC cho phép nâng cấp giá đỡ dụng cụ. Tuy nhiên, bạn cần đảm bảo tính tương thích của trục chính và cân nhắc chi phí của bộ chuyển đổi hoặc các sửa đổi máy nếu cần thiết.
Không có loại giá đỡ dụng cụ nào là tốt nhất tuyệt đối—chỉ có loại phù hợp nhất với nhu cầu gia công của bạn mà thôi.
Trước khi lựa chọn trung tâm gia công CNC, hãy xem xét không chỉ tốc độ trục chính mà còn cả hệ thống giá đỡ dụng cụ. Sự kết hợp phù hợp có thể cải thiện hiệu suất gia công, chất lượng bề mặt và năng suất tổng thể. Nếu bạn đang đánh giá một máy mới, việc hiểu rõ sự khác biệt giữa BT, BBT và HSK sẽ giúp bạn đưa ra quyết định đầu tư sáng suốt hơn.
