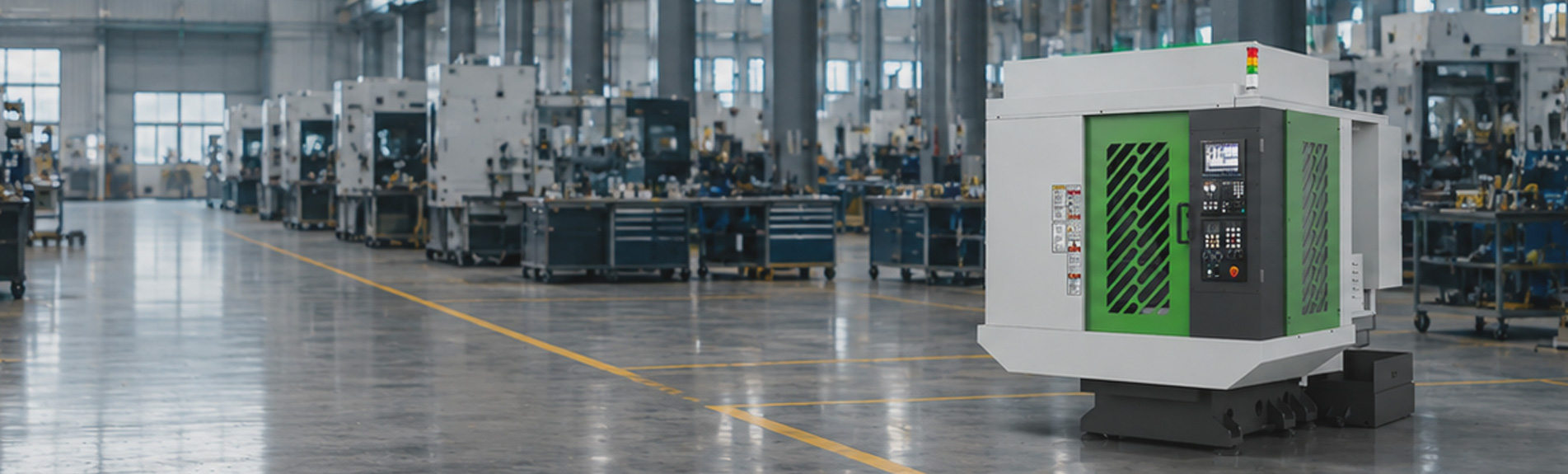

Nhà sản xuất máy khoan CNC tại Trung Quốc-Yangsen

Máy cắt laser tốc độ cao là thiết bị gia công CNC có độ chính xác cao được sử dụng rộng rãi trong sản xuất công nghiệp hiện đại. Nó tích hợp cắt, khắc và đục lỗ. Nó được ưa chuộng vì độ chính xác cắt cao, hiệu quả gia công nhanh, hoạt động thông minh và mức độ tự động hóa cao.

Máy khoan CNC tốc độ cao Yangsen CNC Solutions

Máy khoan và taro tốc độ cao, một loại thiết bị gia công CNC cắt kim loại thường được sử dụng trong máy công cụ cắt kim loại, tích hợp cắt, khoan và taro. Nó được sử dụng rộng rãi với ưu điểm là gia công chính xác, gia công nhanh, vận hành đơn giản và mức độ tự động hóa cao trong khoan và taro.

Kiểu dáng và chức năng của máy khoan và taro tương tự như máy gia công trung tâm (VMC). Nó có thể hoàn thành các hoạt động như khoan, taro và phay. Đây là thiết bị sản xuất và gia công không thể thiếu và là giải pháp hoàn hảo cho nhiều nhà máy gia công linh kiện và cửa hàng nhỏ.

Các tính năng của trung tâm khoan và taro CNC có độ chính xác cao:

1. Điều chỉnh đơn giản hành trình gõ có độ chính xác cao.

2. Thiết bị ly hợp an toàn kép có thể ngăn ngừa hiện tượng đứt dây.

3. Sự kết hợp của máy taro đa trục có thể tạo ra hoạt động hiệu quả cao.

4. Trục chính có độ cứng cao: Ưu điểm của máy khoan và taro tốc độ cao là lực phay trục chính lớn: tốc độ trục chính là 10.000 vòng/phút (20.000 vòng/phút), công suất là 5,5/7,5KW, có thể thực hiện các hành động gia công cứng trong thời gian ngắn. Trục chính sử dụng ổ trục tốc độ cao và độ chính xác cao với lượng nhiệt tỏa ra thấp, độ rung và tiếng ồn thấp. Công cụ tiến và lùi trục chính được tự động và chính xác khớp theo khoảng cách răng, và sẽ không bị nổi lên trong quá trình làm việc.

5. Có thể kết hợp với 2-24 trục di chuyển đa trục, cố định đa trục và tấm phân loại để nâng cao năng lực sản xuất, tiết kiệm thời gian và công sức.

6. Theo nhu cầu và lựa chọn gia công chi tiết của khách hàng, chúng tôi có thể lập kế hoạch, thiết kế và chế tạo máy cắt khoan, taro bán tự động và tự động.

7. Hệ thống điều khiển số tiên tiến (Fanuc, Siemens và YS-S800): Máy khoan và taro tốc độ cao được trang bị hệ thống có hiệu suất cao, độ ổn định cao và khả năng xử lý dữ liệu tốc độ cao, hiệu quả hơn trong quá trình xử lý ba chiều.

Thông số hiệu suất cốt lõi

Trục X/Y/Z800/450/410
Tốc độ trục chính 20000 vòng/phút
Độ chính xác định vị±0,005
Độ chính xác định vị lặp lại ±0,003
Tải trọng tối đa của bàn làm việc350kg



Ưu điểm của trung tâm khoan taro tốc độ cao:

Trước hết, hành trình của máy khoan và taro truyền thống thường nằm trong khoảng 800 × 400. Mặc dù có thể khoan và phay nhưng tải phay yếu và thường được sử dụng để khoan và taro vật liệu nhôm.

Máy khoan và taro tốc độ cao liên tục được cải tiến trên cơ sở máy khoan và taro truyền thống. Trong khi phát triển độ bền phay và độ cứng của toàn bộ máy, hiệu quả gia công ban đầu của máy khoan và taro vẫn được duy trì.

Hộp đựng dụng cụ kiểu tháp pháo chỉ cần 2 giây để thay dụng cụ, có thể hoàn thành việc cắt ren có độ chính xác cao và tính đến hiệu quả. Thứ hai, máy khoan và cắt ren biên dạng tốc độ cao có thể được phát triển và tùy chỉnh theo nhu cầu của những người dùng khác nhau. So với máy khoan và cắt ren truyền thống, nó có thể đáp ứng các nhu cầu gia công khác nhau của các nhà máy gia công khác nhau.

1. Nâng cao hiệu quả làm việc của khâu chế biến và sản xuất, giảm chi phí nhân công:

Máy khoan và taro tốc độ cao tích hợp các thao tác đột và taro của các chi tiết cần taro, đồng thời thực hiện trực tiếp thao tác đột và taro trên máy đột, nâng cao mức độ tự động hóa và giảm quy trình gia công.

2. Dễ lắp đặt, dễ thay thế, dễ vận hành và người mới bắt đầu cũng có thể thành thạo:

Thiết kế của máy khoan và taro tốc độ cao chắc chắn và bền, kích thước nhỏ, dễ lắp đặt vào các khuôn khác nhau, đầu răng có thể thay thế bằng các thông số kỹ thuật khác nhau. Ren chính xác tiêu chuẩn.

3. Nâng cao hiệu quả sản xuất:

Việc sử dụng máy khoan và taro tốc độ cao có thể tiết kiệm thời gian làm việc, độ chính xác taro cao, thời gian ngắn và năng suất cao.

4. Tiết kiệm nhân công:

Máy khoan và taro tốc độ cao kết hợp việc taro và dập các chi tiết thành một quy trình, hoàn toàn tự động, do đó tiết kiệm chi phí nhân công.

5. Giảm chi phí:

Việc sử dụng máy khoan và taro tốc độ cao có thể làm giảm khả năng xảy ra lỗi khi cấp vật liệu và số lượng sản phẩm trong kho, do đó tiết kiệm chi phí.

6. Tiết kiệm năng lượng:

Sau khi kết hợp dập và taro các bộ phận, máy khoan và taro tốc độ cao được truyền động hoàn toàn bằng truyền động cơ học, do đó tiết kiệm năng lượng của máy đặc biệt được sử dụng để taro

7. Máy đa năng:



Sản xuất theo yêu cầu có thể đáp ứng nhu cầu chung của ngành chế biến.

Đặc điểm cấu trúc khoan và renYST-800 là một ví dụ

  • ①. Trục Z cao hơn

    Hành trình hiệu quả của trục Z là 410mm, khoảng cách từ mũi trục chính đến mặt bàn là 150-560mm, có thể lắp đặt bốn trục mà không cần thêm khối nâng, độ cứng của máy công cụ không bị ảnh hưởng.

    ②. Bàn lớn

    Kích thước bàn: 1000X450mm. Bàn làm việc lớn hơn cho phép gia công các chi tiết lớn hơn.

    Thang đo tuyến tính quang học

    Tùy chọn thang đo quang học tuyến tính Heidenhain, Fagor có độ chính xác dưới ±5um.

    ③.Cơ sở ổn định

    Đế V8 chung, nhịp 1020mm, độ cứng cao, bệ có độ chính xác cao.

    ④.Động cơ mạnh mẽ

    Động cơ tốc độ cao BT30 tiêu chuẩn 20000 vòng/phút, công suất 5,5kw; tùy chọn 12000 vòng/phút cho động cơ mô-men xoắn lớn, công suất 7,5kw.

    Tốc độ thay đổi công cụ nhanh

    Được trang bị hộp chứa dụng cụ servo 21T, thời gian thay dụng cụ là 1,8 giây; trục X/Y di chuyển nhanh ở tốc độ 60m/phút, trục Z di chuyển nhanh ở tốc độ 48m/phút.

    Trục chính mạnh mẽ

    Cấu hình YSV800 BBT40 đường kính ngoài 150mm có độ cứng cao hơn, trục chính mũi ngắn, năm ổ trục, vòi phun chất làm mát.

    Nâng cấp cấu hình

    Thanh dẫn hướng tuyến tính con lăn Rexroth của Đức, ổ chứa dụng cụ servo Đài Loan, trục chính Đài Loan.

    Ngoại hình đẹp

    Thiết kế kim loại tấm theo phong cách Châu Âu và Châu Mỹ, đẹp và thiết thực

Phụ kiện tiêu chuẩn
Cửa an toàn
Hệ thống bôi trơn tự động
Bảo vệ bao vây hoàn toàn
Khai thác cứng
Trao đổi nhiệt cho tủ điện
Bình làm mát & Khay đựng chip
Đèn làm việc LED kép
Đèn cảnh báo LED 3 màu
Bộ làm mát dầu trục chính
Thổi khí mũi trục chính
Leweling Boltits và Pads
M30 Tự động tắt

Tùy chọn
Thang đo tuyến tính quang học
Hệ thống băng tải chip
Đầu dò gãy dụng cụ
Máy tách dầu
Máy hút sương dầu
Đầu dò phôi và dụng cụ
CTS
Bàn xoay

Ứng dụng máy khoan CNC

Trung tâm khoan và tiện CNC là máy công cụ tự động có độ chính xác cao, hiệu suất cao, được sử dụng rộng rãi trong các lĩnh vực công nghiệp đòi hỏi khoan, tiện và vát mép theo mẻ.

Dòng YST:

Người mẫuYST-600YST-700YST-800
Hành trình trục X/Y/Z mm500/400/350700/400/350800/450/410
