Máy khai thác CNC phù hợp để gia công các sản phẩm có độ bóng cao và khuôn chính xác, đồng thời có thể thực hiện các chức năng khoan, phay, doa và vắt hầu hết các sản phẩm kim loại, đồng thời có thể hoàn thành việc phối hợp nhàm chán, nhiều cam phức tạp, nguyên mẫu, cán màng, hồ quang rãnh và các quá trình xử lý khác một cách chính xác và hiệu quả.
tối đa. Du lịch trục X :
600mmtối đa. Du lịch trục Y :
400mmtối đa. Hành trình trục Z :
350mmChiều dài phôi tối đa :
700mmChiều rộng phôi tối đa :
400mmTrọng lượng phôi tối đa :
350KGĐăng kí :
Precision Mold, Bathroom Products, Auto Parts, Semiconductor IndustryXử lý :
Drilling, TappingMáy khai thác CNC Đặc trưng
 |
Sự đơn giản và hiệu quả nhờ thiết kế, các trung tâm khoan và tarô là hoàn hảo cho các quy trình gia công chính xác, nhanh chóng và lặp đi lặp lại. Thiết kế khoan và tarô tập trung tối đa hóa hiệu quả và tốc độ ren với khả năng khoan vào các vật liệu cứng hơn. Máy khai thác CNC được sử dụng rộng rãi trong gia công vỏ, nắp, tấm và các bộ phận hàng loạt khác trong các ngành công nghiệp như khuôn mẫu có độ chính xác cao, ô tô, đầu máy, hàng không, thiết bị đo đạc, dệt may, dụng cụ điện tử, phần cứng chính xác và sản xuất máy móc. Bệ máy được làm bằng gang HT300 cao cấp đúc chính xác Tốc độ trục chính BT30 là 20000 vòng/phút, công suất động cơ là 5.5kw Được trang bị bộ thay đổi công cụ đĩa servo 21T, thời gian thay đổi công cụ là 1,8 giây Tốc độ dịch chuyển nhanh đạt 60/60/48 và tốc độ khai thác Độ cứng là 6000rpm.
|

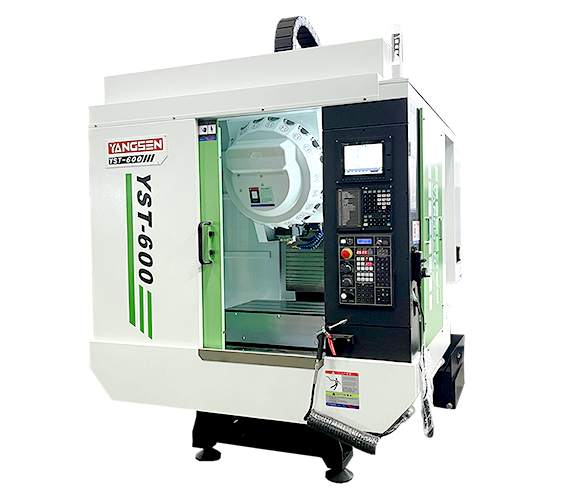

YST-600 Máy trung tâm khoan và khai thác CNC Đặc trưng
①. Trục Z cao hơn
Hành trình hiệu quả của trục Z là 410mm, khoảng cách giữa mũi trục chính và mặt bàn là 150-560mm, có thể lắp đặt bốn trục mà không cần thêm khối nâng và độ cứng của máy công cụ không bị ảnh hưởng.
②. Chiếc bàn lớn
Kích thước bảng: 1000X450mm. Bàn làm việc lớn hơn cho phép xử lý các bộ phận lớn hơn.
Cân tuyến tính quang học
Cân tuyến tính quang học Heidenhain, Fagor tùy chọn với độ chính xác dưới ±5um.
③. cơ sở ổn định
Chân đế V8 dùng chung, nhịp 1020mm, độ cứng cao, giường có độ chính xác cao.
④. Động cơ mạnh mẽ
Động cơ tốc độ cao BT30 tiêu chuẩn 20000 vòng / phút, công suất 5,5kw; tùy chọn 12000 vòng / phút cho động cơ mô-men xoắn lớn, công suất 7,5kw.
Tốc độ thay dao nhanh
Được trang bị tạp chí công cụ servo 21T, thời gian thay đổi công cụ là 1,8 giây; Trục X/Y di chuyển nhanh với tốc độ 60m/phút, trục Z di chuyển nhanh với tốc độ 48m/phút.
trục chính mạnh mẽ
YSV800 cấu hình BBT40 đường kính ngoài 150mm với độ cứng cao hơn, trục chính mũi ngắn, 5 ổ bi, đầu phun tưới nguội.
Nâng cấp cấu hình
Hướng dẫn tuyến tính con lăn Rexroth của Đức, tạp chí công cụ servo Đài Loan, trục chính Đài Loan.
ngoại hình đẹp
Thiết kế kim loại tấm theo phong cách châu Âu và Mỹ, đẹp và thiết thực.
Máy khoan và khai thác CNC Thông số
| Người mẫu | YST-600 | ||
| Chủ thể | thông số kỹ thuật | Các đơn vị | |
| Du lịch | trục X/Y/Z | mm | 600/400/350 |
| Mũi trục chính đến Bàn làm việc | mm | 145-495 | |
| Trung tâm trục chính đến cột | mm | 420 | |
| Hướng dẫn ba trục | Hướng dẫn tuyến tính bóng | ||
| Bàn làm việc | Kích thước bàn làm việc (L*W) | mm | 700x420 |
| Tải trọng bảng tối đa | kg | 350 | |
| Khe chữ T | mm | 3-14x125 | |
| Con quay | côn trục chính | kiểu | BT-30 |
| tốc độ trục chính | vòng/phút | 20000 | |
| Loại truyền động trục chính | DDS | ||
| Tỷ lệ thức ăn | Di chuyển nhanh (X/Y/Z) | mét/phút | 60/60/48 |
| Tốc độ cắt (X/Y/Z) | mét/phút | 10 | |
| Công cụ thay đổi | Công cụ thay đổi tự động | bánh xe nhanh | |
| Loại cán dụng cụ | kiểu | BT-30 | |
| Dung lượng lưu trữ công cụ | Cái | 21 | |
| tối đa. Đường kính dao (Liền kề) | mm | 60 | |
| tối đa. Đường kính công cụ (Trống) | mm | 80 | |
| tối đa. Chiều dài công cụ | mm | 200 | |
| tối đa. trọng lượng công cụ | kg | 3,5 | |
| Thời gian thay đổi công cụ | giây | 1.8 | |
| động cơ | động cơ trục chính | kw | 5,5 |
| Động cơ Servo ba trục | kw | 1.5/1.5/3.0 | |
| Sự chính xác | Sự chính xác | mm | ±0,005 |
| Độ lặp lại | mm | ±0,003 | |
| Nguồn điện yêu cầu | Yêu cầu năng lượng | kva | 15 |
| Yêu cầu áp suất không khí | kg/cm² | 6^8 | |
| Người khác | Kích thước bên ngoài (L*W*H) | mm | 2000x2650x2750 |
| Trọng lượng thô | t | 3.6 | |
|
Cửa an toàn
Hệ thống bôi trơn tự động
Bảo vệ hoàn toàn Enclosure
|
Khai thác cứng nhắc
Trao đổi nhiệt cho tủ điện
Bình làm mát & khay chip
|
Đèn LED làm việc kép
Đèn cảnh báo LED 3 màu
Bộ làm mát dầu trục chính
|
Thổi khí mũi trục chính
Leweling Bu lông và miếng đệm
M30Tự động tắt
|
|
Thang đo tuyến tính quang học
Hệ thống băng tải phoi
|
Đầu dò vỡ công cụ
Skimmer dầu
|
Bộ thu sương mù dầu
Đầu dò phôi & dụng cụ
|
CTS
Bàn xoay
|
