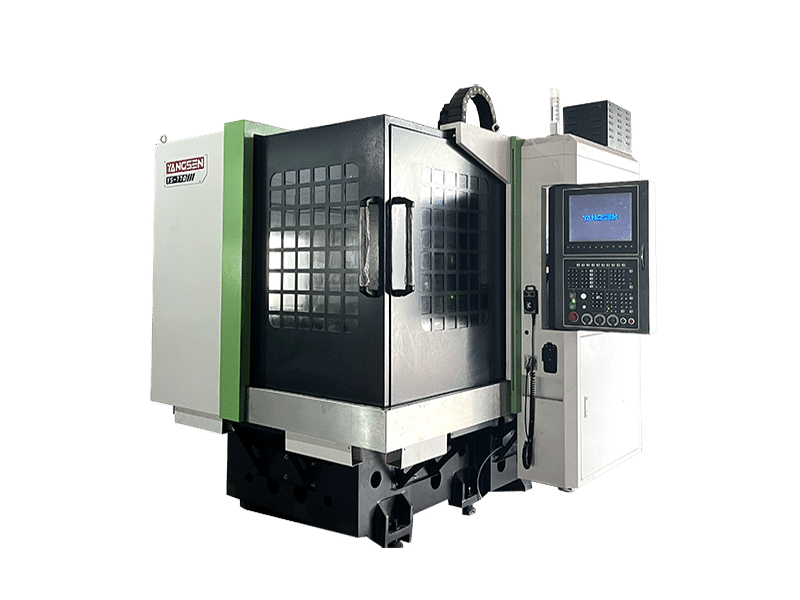

Trung tâm gia công đứng CNC YS-770 tích hợp phay, cắt, khoan và khắc.

Máy khắc và phay CNC dùng để cắt và dập nổi khuôn kim loại thép là một trung tâm gia công có thể thực hiện cả khắc và phay. Trên cơ sở máy khắc, công suất trục chính và động cơ servo được tăng lên, khả năng chịu tải của thân máy được tăng cường, tốc độ cao của trục chính được duy trì, và quan trọng hơn, độ chính xác cao. Máy khắc và phay cũng đang phát triển theo hướng tốc độ cao, thường được gọi là máy tốc độ cao. Nó có khả năng cắt mạnh hơn và độ chính xác gia công rất cao.

1. Hộp trục chính được cấp bằng sáng chế của máy khắc và phay

Bên trong hộp trục chính có một lỗ bậc thang; trục chính điện được lắp đặt trong lỗ bậc thang này, và một mặt bích được sử dụng để cố định hộp trục chính.

2. Bàn làm việc

Cấu trúc hộp và trục vít bi được tạo thành một khối liền mạch.

3. Thang đo tuyến tính quang học

Tùy chọn thước đo tuyến tính quang học Heidenhain, Fagor với độ chính xác dưới ±5µm

4. Đế

Cấu trúc hộp nhiều lớp, khe thoát chip phía sau.

5. Cấu trúc sườn tam giác của cột cầu

Mô hình tiện ích của cấu trúc gân tam giác của cầu cửa giúp cải thiện độ cứng động và tĩnh của máy công cụ, đồng thời nâng cao độ chính xác gia công.

6.Trục chính BBT40 dẫn động trực tiếp tùy chọn

7. Nâng cấp cấu hình

Hệ thống nạp dao xoay servo tiêu chuẩn; trục chính động cơ HSK-E40; bộ bảo vệ bằng than chì; đầu dò dụng cụ bằng laser; hệ thống thu gom sương dầu, và nhiều hơn nữa.

   8. Độ chính xác ổn định

Hệ thống cân tuyến tính quang học vòng kín với độ chính xác định vị cao có thể triệt tiêu hiệu quả sai số định vị do sự giãn nở nhiệt của vít me bi dẫn hướng gây ra.

   9. Tính ổn định của hệ thống

Được trang bị hệ thống Siemens 828D.
