Máy phay khắc CNC là máy phay CNC kiểu Gantry. Là một loại máy phay CNC loại nhỏ, bên cạnh độ chính xác của nó là không thể nghi ngờ, độ cứng của nó cũng khá tốt. Máy phay khắc CNC được sử dụng rộng rãi để chế tạo khuôn nhôm chính xác, chế tạo sản phẩm kim loại hoặc thậm chí là khắc và phay thép chính xác.
tối đa. Du lịch trục X :
700mmtối đa. Du lịch trục Y :
600mmtối đa. Hành trình trục Z :
300mmChiều dài phôi tối đa :
700mmChiều rộng phôi tối đa :
600mmTrọng lượng phôi tối đa :
400KGĐăng kí :
Precision MoldXử lý :
Drilling, Milling, Tapping, EngravingSĐặc điểm cấu trúc của máy khắc và máy phay
 |
Máy phay khắc CNC là máy phay CNC kiểu Gantry. Là một loại máy phay CNC loại nhỏ, bên cạnh độ chính xác của nó là không thể nghi ngờ, độ cứng của nó cũng khá tốt. Máy phay khắc CNC được sử dụng rộng rãi để chế tạo khuôn nhôm chính xác, chế tạo sản phẩm kim loại hoặc thậm chí là khắc và phay thép chính xác. |
Tính năng máy khắc và phay
 |
1. Hộp trục chính của máy khắc và máy phay được cấp bằng sáng chế Có một lỗ bước bên trong hộp trục chính; trục chính điện được lắp đặt trong lỗ bậc và mặt bích được sử dụng để cố định hộp trục chính 2. Bàn làm việc Cấu trúc hộp và vít bi được hình thành tích hợp. 3. Cân tuyến tính quang học Cân tuyến tính quang học Heidenhain, Fagor tùy chọn với độ chính xác dưới ±5um 4. Cơ sở Kết cấu hộp vách nhiều lớp, chiết phoi phía sau 5. Kết cấu sườn tam giác trụ cầu Mô hình tiện ích của cấu trúc sườn hình tam giác của cầu cửa cải thiện độ cứng động và tĩnh của máy công cụ và nâng cao độ chính xác xử lý. 6. Trục xoay BBT40 truyền động trực tiếp tùy chọn 7. Nâng cấp cấu hình Tạp chí công cụ băng chuyền servo tiêu chuẩn; HSK-E40 động cơ trục chính; gói bảo vệ than chì; đầu dò công cụ laser; hệ thống thu gom sương mù dầu, v.v. 8. Độ chính xác ổn định Cân tuyến tính quang học vòng kín với độ chính xác định vị cao có thể triệt tiêu hiệu quả lỗi định vị gây ra bởi sự giãn nở nhiệt của vít me. 9. Ổn định hệ thống Được trang bị hệ thống Siemens 828D. |

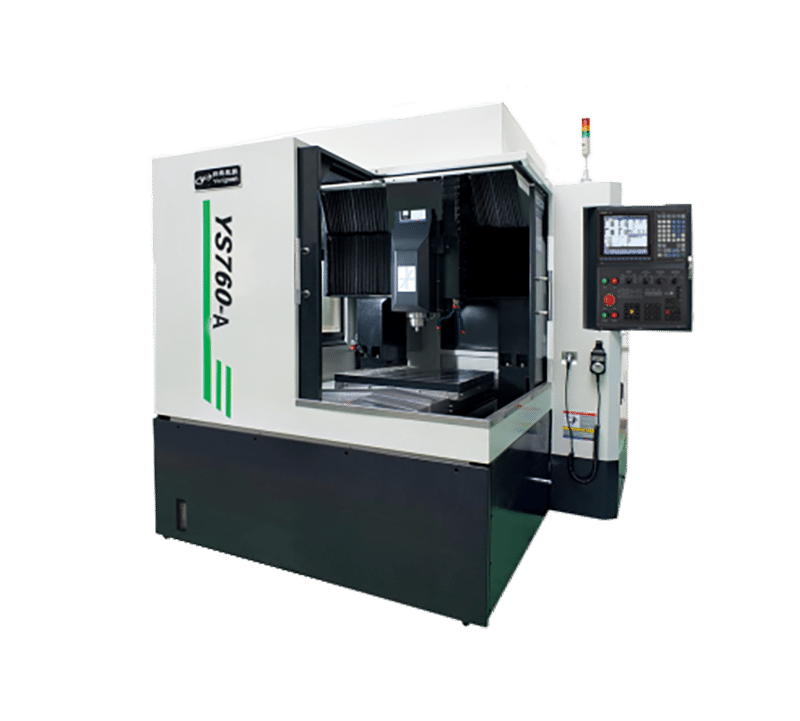

Trung tâm gia công phay và khắc Thông số
|
Người mẫu |
YS-760A |
||
|
Chủ thể |
thông số kỹ thuật |
Các đơn vị |
|
|
Du lịch |
trục X/Y/Z |
mm |
700/600/300 |
|
Mũi trục chính đến Bàn làm việc |
mm |
90-390 |
|
|
Hướng dẫn ba trục |
/ |
Hướng dẫn tuyến tính |
|
|
Chiều rộng cửa |
/ |
760 |
|
|
Bàn làm việc |
Kích thước bàn làm việc (L*W) |
mm |
700*600 |
|
Tải trọng bảng tối đa |
kg |
400 |
|
|
Khe chữ T |
mm |
5-16x125 |
|
|
Con quay |
côn trục chính |
kiểu |
BT-30 |
|
tốc độ trục chính |
vòng/phút |
24000 |
|
|
Loại truyền động trục chính |
/ |
Được xây dựng trong |
|
|
Tỷ lệ thức ăn |
Di chuyển nhanh (X/Y/Z) |
mét/phút |
15/15/12 |
|
Tốc độ cắt (X/Y/Z) |
mét/phút |
12 |
|
|
Công cụ thay đổi |
Công cụ thay đổi |
/ |
Băng chuyền Servo ATC |
|
động cơ |
động cơ trục chính |
kw |
5,5 |
|
Động cơ Servo ba trục |
kw |
0,85/0,85/1,3 |
|
|
Sự chính xác |
Sự chính xác |
mm |
±0,005 |
|
Độ lặp lại |
mm |
±0,003 |
|
|
Nguồn điện yêu cầu |
Yêu cầu năng lượng |
kva |
12 |
|
Yêu cầu áp suất không khí |
kg/cm² |
6^8 |
|
|
Người khác |
Kích thước bên ngoài (L*W*H) |
mm |
2100x2500x2550 |
|
Trọng lượng thô |
t |
3,8 |
|
|
7.5KW-ER32-24000 Đo chiều dài công cụ tự động Bộ làm mát dầu trục chính Bảo vệ hoàn toàn Enclosure |
Bình nước làm mát & Skimmer dầu Tay quay (MPG) Bu lông và miếng đệm cân bằng hộp công cụ |
Hệ thống bôi trơn tự động máy biến áp Đèn LED làm việc Luồng không khí trục chính & nước làm mát |
Phần mềm truyền dẫn và cáp 20m Đèn cảnh báo LED 3 màu Hướng dẫn bảo trì và vận hành Trao đổi nhiệt cho tủ điện |
Tùy chọn
|
Bộ thu sương mù dầu ATC |
7.5KW-BT30-24000
|
BBT40-15000
|
Bàn xoay
|
