Máy công cụ của sản phẩm này được trang bị các linh kiện thương hiệu nổi tiếng trong ngành. Nó có mô-men xoắn cao và động cơ tốc độ cao. Với thiết kế bàn máy siêu cứng cáp, nó đáp ứng được yêu cầu về mô-men xoắn lớn, tốc độ cao và độ chính xác cao. Nó phù hợp cho gia công chính xác tốc độ cao các chi tiết cơ khí cỡ nhỏ và trung bình trong ngành ô tô, máy dệt và các ngành công nghiệp khác.
tối đa. Du lịch trục X :
1200mmtối đa. Du lịch trục Y :
280mmtối đa. Hành trình trục Z :
280mmChiều dài phôi tối đa :
1320mmChiều rộng phôi tối đa :
650mmTrọng lượng phôi tối đa :
1200KGĐăng kí :
Precision Mold, Auto PartsXử lý :
Surface Milling, Drilling Holes, TappingĐặc điểm cấu trúc của gia công đứng
 | Máy công cụ của sản phẩm này được trang bị các linh kiện thương hiệu nổi tiếng trong ngành, có mô-men xoắn lớn, động cơ tốc độ cao và thiết kế khung máy siêu chắc chắn.
Với mô-men xoắn cao, tốc độ cao và độ chính xác cao, máy này phù hợp để gia công tất cả các loại sản phẩm và khuôn mẫu. |

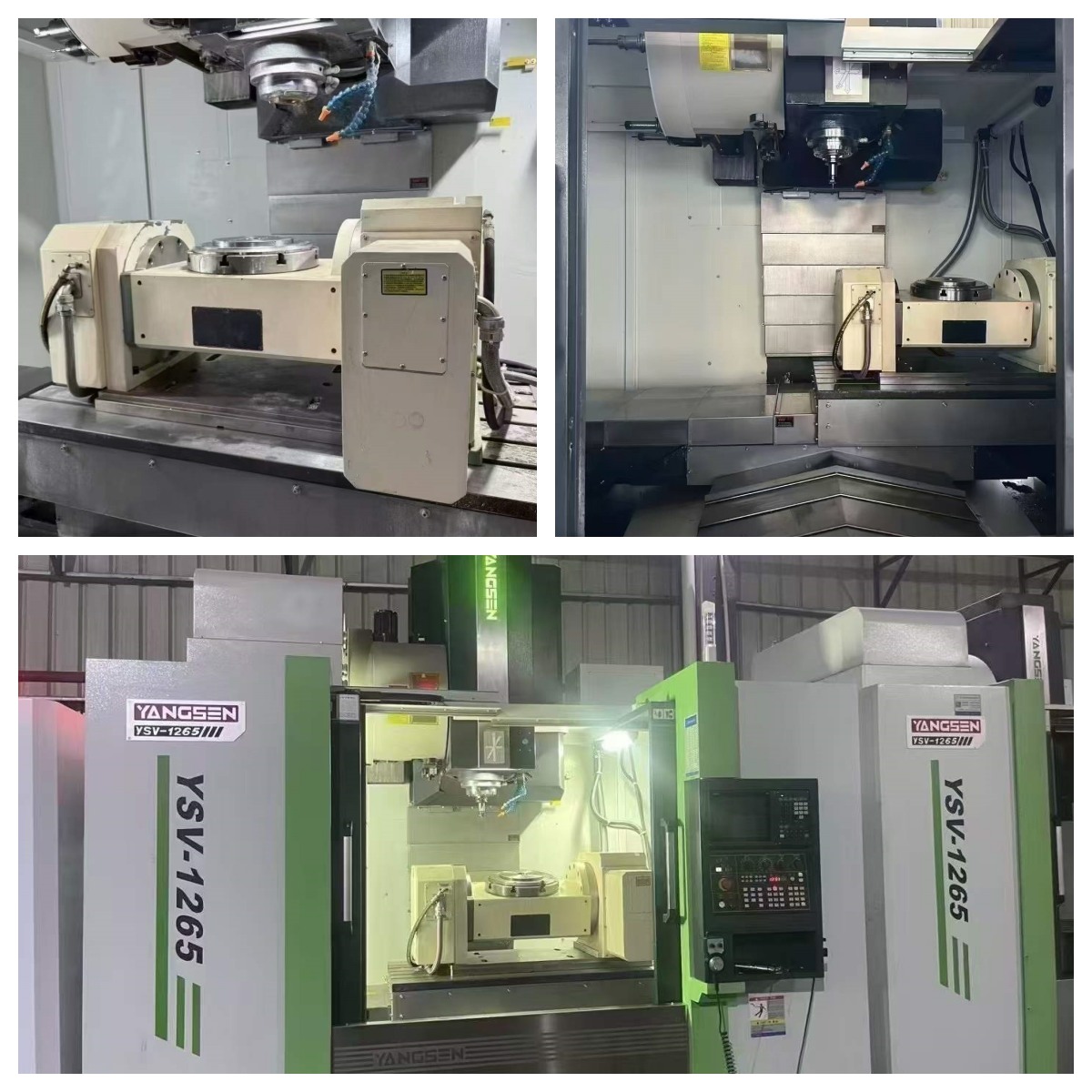

Tùy chọn nâng cấp: Trung tâm gia công CNC 5 trục
Đối với khách hàng yêu cầu gia công các chi tiết phức tạp hơn và tính linh hoạt cao hơn, Yangsen cung cấp giải pháp gia công CNC 5 trục được phát triển từ dòng YSV. Bản nâng cấp này mang lại độ chính xác vượt trội, khả năng gia công đa góc và giảm thời gian thiết lập – lý tưởng cho ngành hàng không vũ trụ, ô tô và chế tạo khuôn mẫu chính xác.
Hiệu suất cắt máy
Gia công bề mặt | Thép 45# | Khoan lỗ | Thép 45# | Chạm | Thép 45# | ||
Cắt 6mm |
| Đường kính dao cắt Ø80 |
| Cắt ren M30 |
| ||
Máy cắt | Ø125mm*5T | Máy cắt | Ø80mm*2T | Máy cắt | M30*3P | ||
Tốc độ trục chính | 550 vòng/phút | Tốc độ trục chính | 80 vòng/phút | Tốc độ trục chính | 120 vòng/phút | ||
Cho ăn | F500 | Cho ăn | F100 | Cho ăn | F420 | ||
Chiều rộng | 80mm | Chiều rộng | 80mm | Chiều rộng | 50mm | ||
Đặc điểm cấu trúc của máy khung đứng
 | 1. Thiết bị cấu hình khí tiêu chuẩn đảm bảo quá trình xử lý ổn định hơn. 2. Cấu trúc cột hai tay đòn, thiết kế hộp chứa dụng cụ kiểu vai, độ cứng vững tốt hơn. 3. Bàn làm việc: 1320*650 mm 4. Thước đo tuyến tính quang học: Tùy chọn thước đo tuyến tính quang học dạng lưới Heidenhain, Fagor, độ chính xác±5µm, để đảm bảo độ chính xác định vị của máy công cụ. 5. Hộp chứa dụng cụ servomotor Đài Loan với thời gian thay dụng cụ là 1,4 giây. 6. Hành trình ba trục X:1200 / Y: 680 / Z: 680 Vị trí lắp đặt dành riêng cho thước đo tuyến tính quang học có thể được trang bị tính năng làm mát bằng vít me bi. 7. Động cơ trục chính được trang bị động cơ trục chính tiêu chuẩn 15kW (SJ-D15-08) mạnh mẽ với tốc độ tối đa 8000 vòng/phút, phù hợp cho việc cắt vật liệu nặng. 8. Lắp đặt ray dẫn hướng THK của Nhật Bản hoặc Rexroth của Đức, chiều rộng ray dẫn hướng tuyến tính lên đến 45mm. 9. Trục chính ngắn đường kính ngoài 150mm độ cứng cao BBT40, 10000 vòng/phút, trục chính được trang bị năm ổ bi, thiết kế vòi phun làm mát. 10. Phần phía sau của đầu trục chính có thiết kế hình hộp, cấu trúc tam giác, hỗ trợ 6 khối trượt trục Z, và độ cứng siêu cao. 11. Hệ ba trục sử dụng vít cấp THKΦ40-C3 của Nhật Bản, hệ ba trục sử dụng vòng bi chính hãng NSK (3062), chế độ 3+2, xử lý căng trước để ngăn ngừa biến dạng nhiệt.
|
Trung tâm gia công đứngThông số
| Người mẫu | YSV-1265 | ||
| Chủ thể | Thông số kỹ thuật | Đơn vị | |
| Du lịch | Trục X/Y/Z | mm | 1200x680x680 |
| Đầu trục chính vào bàn làm việc | mm | 120-800 | |
| Khoảng cách từ tâm trục chính đến cột | mm | 700 | |
| Đường ray dẫn hướng ba trục | / | Ray dẫn hướng tuyến tính con lăn | |
| Bàn làm việc | Kích thước bàn làm việc (Dài*Rộng)） | mm | 1320x650 |
| Tải trọng tối đa của bảng | kg | 1200 | |
| Khe chữ T | mm | 5-18x100 | |
| Con quay | Độ côn trục chính | kiểu | BBT-40 |
| Tốc độ trục chính | vòng/phút | 10000 | |
| Loại truyền động trục chính | / | Thắt lưng | |
| Tốc độ cấp liệu | Di chuyển nhanh (X/Y/Z) | m/phút | 30/30/30 |
| Tốc độ cắt(X/Y/Z) | m/phút | 10 | |
| Bộ thay dao | Bộ thay dao tự động | / | Loại ARM |
| Loại cán dụng cụ | kiểu | BT-40 | |
| Dung lượng lưu trữ dụng cụ | Cái | 24 | |
| Đường kính dụng cụ tối đa (liền kề) | mm | 80 | |
| Đường kính tối đa của dụng cụ (khi không có phôi) | mm | 120 | |
| Chiều dài tối đa của dụng cụ | mm | 300 | |
| Trọng lượng tối đa của dụng cụ | kg | 7 | |
| Thời gian thay dao | giây | 1.4 | |
| Động cơ | Động cơ trục chính | kw | 15 |
| Động cơ Seixo ba trục | kw | 3.0/3.0/4.5 | |
| Nguồn điện cần thiết | Yêu cầu về nguồn điện | kva | 25 |
| Yêu cầu áp suất không khí | kg/cm² | 6^8 | |
| Người khác | Kích thước bên ngoài (Dài*Rộng*Cao) | mm | 3100x2558x2794 |
| Tổng trọng lượng | t | 8.7 | |
Cửa an toàn Hệ thống bôi trơn tự động Bảo vệ toàn diện Súng hơi | Gõ cứng Bộ trao đổi nhiệt cho tủ điện Vòi phun chất làm mát trục chính Súng phun chất làm mát | Đèn làm việc LED kép Đèn cảnh báo LED 3 màu Bình chứa chất làm mát & Khay đựng vụn kim loại Hộp dụng cụ | Đầu trục chính thổi khí Bu lông và miếng đệm cân bằng M30 Tự động tắt Sổ tay bảo trì và vận hành |
Tùy chọn
Thang đo tuyến tính quang học CTS Phôi gia công & Đầu dò dụng cụ | Súng phun chất làm mát Hệ thống gãy dụng cụ Hệ thống băng tải phế liệu | Máy thu sương dầu Máy vớt dầu Bàn xoay | Trục chính DDS 12000 vòng/phút Trục chính DDS 15000 vòng/phút HSK-63-18000 Động cơ tích hợp |
