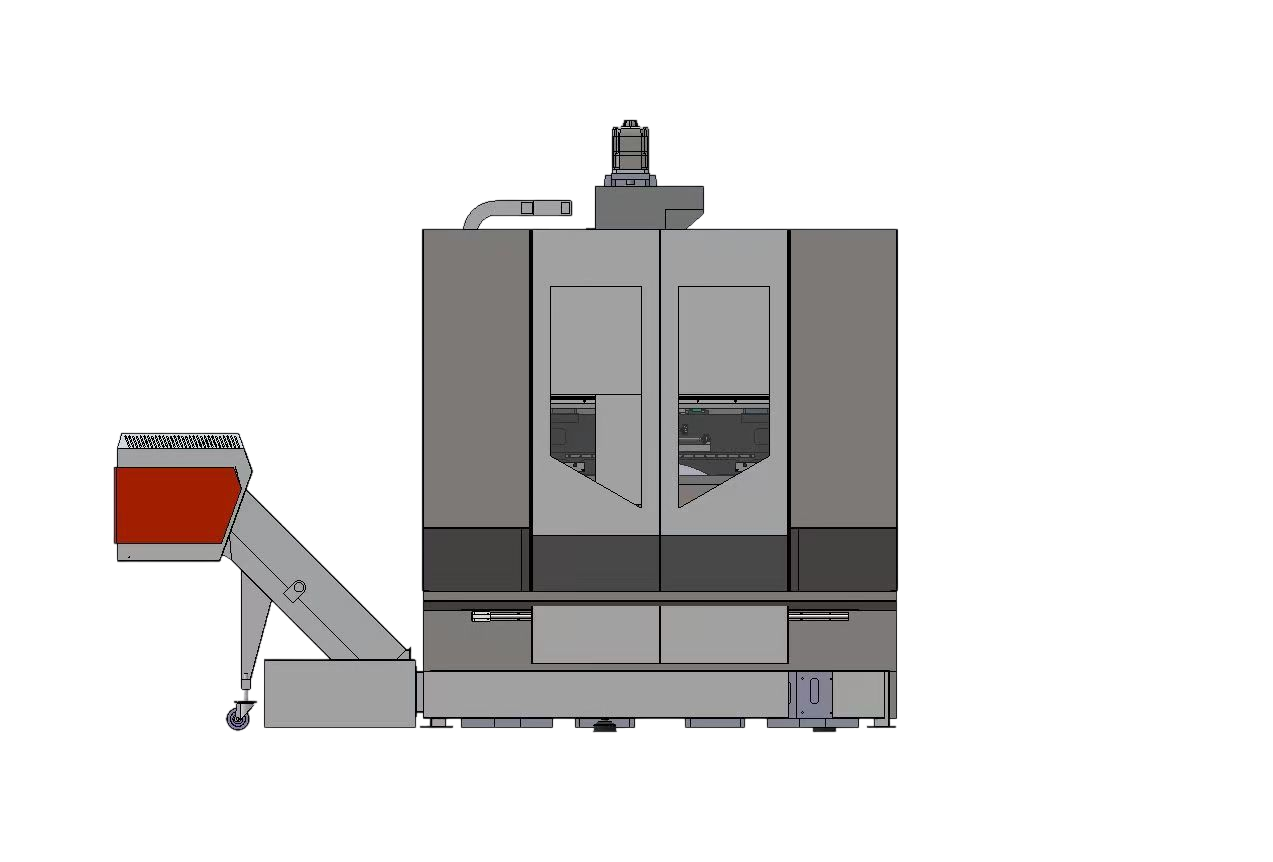

Giá đỡ cổng trục đứng Trung tâm gia công 5 trục sử dụng đế kiểu U kết hợp với cấu trúc trên kiểu cầu thành cấu trúc hộp hoàn chỉnh, tạo thành mạch dòng lực khép kín hoàn toàn, do đó cấu trúc có độ cứng cao và độ ổn định mạnh. Cấu trúc đối xứng làm cho sai số biến dạng nhiệt nhỏ, truyền động ba trục gần với trọng tâm, khả năng phản hồi chuyển động và đồng bộ hóa tuyệt vời, độ chính xác gia công máy công cụ, độ hoàn thiện cao và độ ổn định mạnh;
tối đa. Du lịch trục X :
460mmtối đa. Du lịch trục Y :
460mmtối đa. Hành trình trục Z :
400mmTrọng lượng phôi tối đa :
200/100KGCác tính năng của toàn bộ máy
 | 1. Tủ đựng dụng cụ được trang bị bộ truyền động tần số thay đổi, cánh tay dụng cụ được điều khiển bằng bộ biến tần, giúp cải thiện hiệu quả xử lý sản phẩm một cách hiệu quả; 2. Cấu hình φ150- HSKA 63-16000 vòng/phút Trục chính điện tần số cao có ưu điểm là công suất cao và phạm vi công suất rộng. Kẹp lò xo và nhả thủy lực. Trục chính được trang bị bộ mã hóa vòng đồng trục, có thể phản hồi đồng bộ tốc độ tức thời và góc quay của trục chính, và liên tục tốc độ cao Hiệu suất xử lý tốt, khả năng quá tải mạnh và chức năng khai thác cứng. 3. Vòng bi trục chính được bôi trơn bằng mỡ, có hiệu suất tốc độ cao tốt. Công cụ trục chính được kẹp bằng lò xo và được giải phóng bằng áp suất thủy lực. 4. Phớt mê cung ở đầu trước của trục chính được trang bị bảo vệ áp suất không khí và lỗ côn trục chính được thổi sạch bằng khí nén. Bảo vệ khỏi bụi và phoi. |
Tính năng của máy quang học
1. Sử dụng ray con lăn PMI Đài Loan, vít cấp PMIC3 Đài Loan, vòng bi chính hãng NACHI Nhật Bản, được căng trước để ngăn ngừa dịch chuyển nhiệt;
2. Đúc giường được làm bằng nhựa đúc cát HT300, sau khi ủ tổng thể, lão hóa tự nhiên và hai phương pháp xử lý lão hóa rung tần số cao, có độ cứng cao, độ ổn định cao, hiệu quả lâu dài và không biến dạng;
3. Giá đỡ cổng trục đứng 5 trục trung tâm gia công sử dụng đế kiểu U kết hợp với kết cấu trên kiểu cầu thành kết cấu hộp hoàn chỉnh, tạo thành mạch lực dòng chảy hoàn toàn khép kín, do đó kết cấu có độ cứng cao và độ ổn định mạnh. Kết cấu đối xứng làm cho sai số biến dạng nhiệt nhỏ, truyền động ba trục gần với trọng tâm, khả năng phản ứng và đồng bộ chuyển động tuyệt vời, độ chính xác gia công máy công cụ, độ hoàn thiện cao và độ ổn định mạnh;
4. Cấu trúc lắp đặt bàn xoay giá đỡ bán mở cho phép khách hàng dễ dàng đạt được giá đỡ đôi ổ đĩa đơn, giá đỡ đôi ổ đĩa đôi, ổ trục cam, ổ đĩa động cơ DD và các đĩa khác nhau và các yêu cầu về cấu hình mô-đun giá đỡ cao tâm trục A. Có thể đáp ứng nhu cầu công việc xử lý sản phẩm bề mặt phức tạp và nhiều mặt;
5. Kinh tế đối ngoại 150mm Độ cứng cao HSKA63 Trục chính điện, thiết kế phun vòng.
Thông số kỹ thuật
| Du lịch | X/Y/Z trục | mm | 460/460/400 |
| Khoảng cách từ mũi trục chính đến bàn làm việc | mm | 140-540 | |
| Biểu mẫu theo dõi | Thanh dẫn hướng con lăn | ||
| Bàn xoay | Kích thước bàn xoay | mm | φ400 |
| Khoảng cách từ tâm quay đến bàn | mm | 25 | |
| Sức chịu tải tối đa của bàn làm việc (0 °/90 °) | Kg | 200/100 | |
| T Rãnh | Không/mm | 8-14x45 ° | |
| Góc quay | Tiêu | Điều hòa: ±110/360 | |
| Lỗ côn trục chính (kích thước mô hình/lắp đặt) | HSKA63 | ||
| Con quay | Tốc độ trục chính | vòng/phút | 16000 |
| Chế độ truyền động trục chính | Trục chính điện | ||
| Cho ăn | X/Y/Z Trục nạp nhanh | m/phút | 36/36/36 |
| Tốc độ cắt tối đa | mm/phút | 10000 | |
| Thiết bị thay đổi công cụ | Phương pháp thay đổi công cụ | Dịch thuật | |
| Thông số kỹ thuật tay cầm dụng cụ | kiểu | HSKA63 | |
| Công suất dụng cụ | công cụ | 18 | |
| Đường kính dụng cụ tối đa (dụng cụ cắt) | mm | 80 | |
| Đường kính dụng cụ tối đa (không có dụng cụ) | mm | 80 | |
| Chiều dài dụng cụ tối đa | mm | 250 | |
| Trọng lượng dụng cụ tối đa | kg | 8 | |
| Thời gian thay đổi công cụ nhanh nhất | giây | 4 | |
| Động cơ | Động cơ trục chính | kw | 20 |
| Động cơ servo ba trục | kw | S08-AM28-30-F4/S08-A M28-30-F4/S08-AM 28-30B-F4 | |
| Động cơ bơm nước cắt | m/hm | 4-60 | |
| Sự chính xác | Độ chính xác định vị | mm | ±0,005 |
| Độ chính xác định vị lặp lại | mm | ±0,003 | |
| Yêu cầu về điện năng | Yêu cầu về điện năng | kv | 20 |
| Yêu cầu về nguồn không khí | Kg/cm | 6~8 | |
| Kích thước máy | Chiều dài*Chiều rộng*Chiều cao | mm | 2800x2200x2900 |
| Wtám | T | 5 |
