Yangsen tự hào mang đến cho bạn những trung tâm gia công hai cột hàng đầu. Hãy tìm sản phẩm lý tưởng cho nhu cầu cụ thể của bạn. Kết cấu hai cột chắc chắn đảm bảo độ cứng vững cao hơn và dung sai chặt chẽ hơn, giúp máy móc này rất phù hợp cho việc gia công hiệu quả các chi tiết thông thường và các công việc chế tạo khuôn mẫu nhanh chóng.
tối đa. Du lịch trục X :
5000mmtối đa. Du lịch trục Y :
3200mmtối đa. Hành trình trục Z :
1000mmChiều dài phôi tối đa :
4600mmChiều rộng phôi tối đa :
2600mmTrọng lượng phôi tối đa :
18TĐăng kí :
Medical IndustryXử lý :
Drilling, Tapping, Milling, Surface MillingYSMV-5030Giàn giáo CNC Đặc điểm của máy
|
Trung tâm gia công CNC hai cột phù hợp nhất để gia công các chi tiết lớn như các bộ phận hàng hải và nhiều ứng dụng khác. Máy này thích hợp cho lĩnh vực gia công cơ khí và chế tạo khuôn mẫu, đáp ứng các yêu cầu gia công thô và tinh, có thể thực hiện phay, khoan, taro, doa và nhiều quy trình khác. Trung tâm gia công CNC kiểu khung giàn của Vision Wide có thiết kế cấu trúc dạng hộp phù hợp với không gian làm việc hạn chế, và thiết kế liền khối của bàn làm việc và cột trụ mang lại hiệu suất cấp liệu nhanh và ổn định, đáp ứng được các yêu cầu khắt khe. Các yêu cầu về khuôn mẫu chính xác và cắt nhôm. |

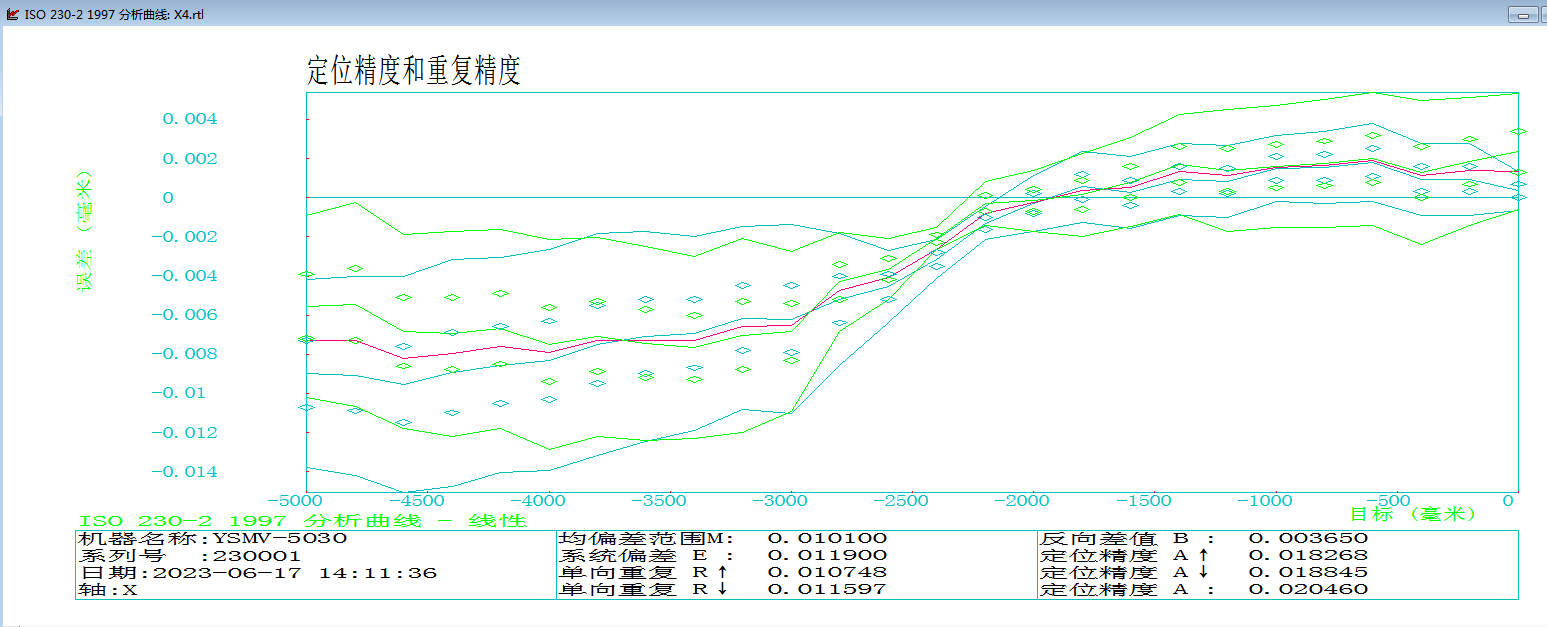

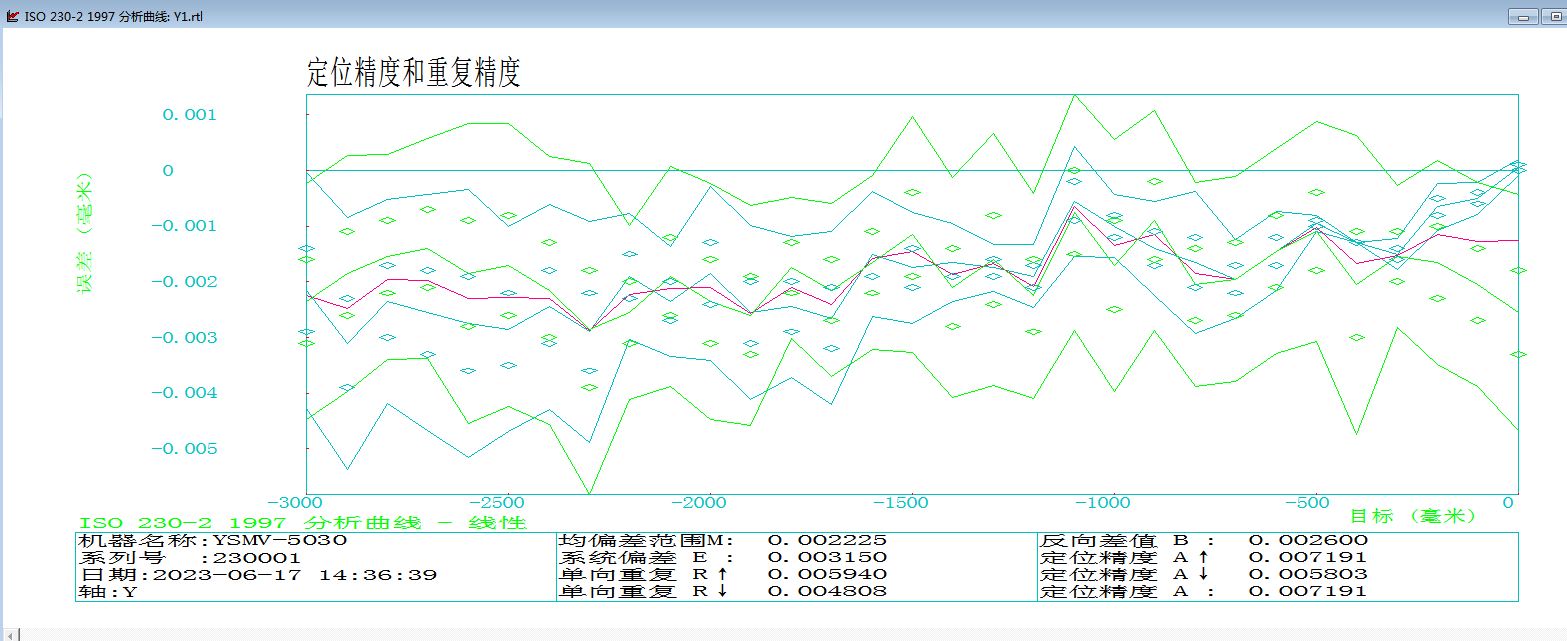

Màn hình hiển thị độ chính xác định vị và độ lặp lại YSMV-5030
 |  |
Trung tâm gia công kiểu giàn Thông số
| Người mẫu | YSMV-5030 | ||
| Chủ thể | Thông số kỹ thuật | Đơn vị | |
| Du lịch | Trục X | mm | 5000 |
| Trục Y | mm | 3200 | |
| Trục Z | mm | 1000 | |
| Đầu trục chính vào bàn làm việc | mm | 250-1250 | |
| Đường ray dẫn hướng ba trục | Ray dẫn hướng tuyến tính con lăn chịu tải nặng X/Y/Z | ||
| Chiều rộng cửa | 3000 | ||
| Loại Ram | Loại T | ||
| Bàn làm việc | Kích thước bàn làm việc (Dài * Rộng) | mm | 6400*2600 |
| Tải trọng tối đa của bảng | t | 18 | |
| Khe chữ T | mm | 13-28*200 | |
| Con quay | Loại trục chính | kiểu | BBT-50 |
| Tốc độ quay trục chính | vòng/phút | 6000 | |
| Loại truyền động trục chính | DDS | ||
| Tốc độ cấp liệu | Di chuyển nhanh (X/Y/Z) | m/phút | 15/12/2015 |
| Tốc độ tiến dao cắt (X/Y/Z) | m/phút | 12 | |
| Bộ thay dao | ATC | 24 (Tùy chọn: 40/60) | |
| Động cơ | Động cơ trục chính | KW | 15/18.5 (143-236 Nm) |
| Động cơ servo ba trục | KW | 6/3/3 (38/36/36 Nm) | |
| Nguồn điện cần thiết | Yêu cầu về nguồn điện | kva | 50 |
| Yêu cầu áp suất không khí | kg/cm² | 6^8 | |
| Người khác | Kích thước bên ngoài (Dài*Rộng*Cao) | mm | 11600*6050*5420 |
| Tổng trọng lượng | t | 50 | |
Phụ kiện tiêu chuẩn
Gõ cứng Hệ thống bôi trơn tự động Nhà bảo vệ bán kín | Đèn làm việc LED kép Bộ trao đổi nhiệt cho tủ điện Băng tải phôi kiểu vít đôi | Đầu trục chính thổi khí Đèn cảnh báo LED 3 màu Băng tải và xe đẩy chở phế liệu kiểu xích | M30 Tự động tắt Bu lông và miếng đệm cân bằng |
Tùy chọn
Thang đo tuyến tính quang học CTS ATC 40T | Hệ thống gãy dụng cụ Hệ thống băng tải phế liệu Bàn xoay | Hệ thống phun sương dầu Máy vớt dầu Đầu phay thủ công 90° | Máy điều hòa không khí Hệ thống đo đầu dò phụ tùng ô tô Đầu phay tự động 90° với AHC |
