Trung tâm gia công giàn cột di động có những ưu điểm như tải trọng bàn làm việc cao, tối ưu hóa không gian nhà xưởng, thông số kỹ thuật dạng mô-đun kích thước lớn, thuận tiện cho việc xếp dỡ phôi và nâng cao hiệu quả thay dao.
tối đa. Du lịch trục X :
16000mmtối đa. Du lịch trục Y :
4200mmtối đa. Hành trình trục Z :
1500mmChiều dài phôi tối đa :
16000mmChiều rộng phôi tối đa :
3500mmTrọng lượng phôi tối đa :
50TĐăng kí :
Medical IndustryXử lý :
Drilling, Tapping, Milling, Surface MillingCột đôi Trung tâm gia công
Máy CNC giàn hai cột YSMD-16042 là trung tâm gia công cột di động cỡ lớn được thiết kế để gia công các chi tiết nặng và dài. Với hành trình trục X cực dài lên đến 16000 mm, máy lý tưởng cho việc gia công các chi tiết kết cấu quá khổ với độ chính xác và hiệu quả cao. Bàn làm việc của trung tâm gia công giàn cột di động được cố định và không tham gia vào chuyển động của trục X và Y. Do đó, diện tích chiếm dụng của máy công cụ được giảm đáng kể và tỷ lệ sử dụng xưởng của khách hàng được cải thiện.
①. Động cơ kép với cấu trúc truyền động chống rung giật
Độ chính xác cao, khả năng chịu tải lớn, tốc độ cao, độ ồn thấp, tuổi thọ cao.
②. Hệ thống truyền động bánh răng
Độ chính xác cao, khả năng chịu tải lớn, tốc độ cao, độ ồn thấp, tuổi thọ cao.
③. Cấu trúc cần gạt vuông và ghế trượt
Kích thước: 500x500, Thiết kế chắc chắn;
Thiết kế truyền động trực tiếp;
Thiết kế kích thước lớn và chắc chắn đảm bảo rằng thanh piston được kết nối vững chắc;
Ba thanh trượt mở rộng ở phía trên và bốn thanh trượt tiêu chuẩn ở phía dưới.
④. Kho chứa dụng cụ tự động theo chiều dọc/ngang
⑤. Hộp số BF của Ý
Tốc độ cao, độ ồn thấp. Có thể mở rộng phạm vi công suất không đổi của động cơ. Dễ dàng lắp đặt. Máy có thể được sử dụng kết hợp với nhiều dòng động cơ. Có thể thích ứng với lực căng lớn và kích thước nhỏ.
⑥. Đầu phay góc mở rộng
⑦. Đầu phay góc thủy lực tự động
⑧. Đầu phay góc trục chính hai chiều
Các tham số của chuỗi cột di động
Người mẫu | YSMD-16042 | ||
Chủ thể | Thông số kỹ thuật | Đơn vị |
|
Du lịch | Trục X | mm | 16000 |
Trục Y | mm | 4200 | |
Trục Z | mm | 1500 | |
Đầu trục chính vào bàn làm việc | mm | 350-1850 | |
Đường ray dẫn hướng ba trục |
| Ray dẫn hướng tuyến tính con lăn chịu tải nặng X/Y, trục Z, pít tông vuông. | |
Chiều rộng cửa |
| 4200 | |
Loại Ram |
| Ram vuông (500 * 500) | |
Bàn làm việc | Kích thước bàn làm việc (Dài * Rộng) | mm | 16000*3500 |
Tải trọng tối đa của bàn | t | 50 | |
Khe chữ T | mm | 36*200 | |
Con quay | Loại trục chính | kiểu | BBT-50 |
Tốc độ quay trục chính | vòng/phút | 6000 | |
Loại truyền động trục chính |
| DDS | |
Tốc độ cấp liệu | Di chuyển nhanh (X/Y/Z) | m/phút | 6/8/8 |
Tốc độ tiến dao cắt (X/Y/Z) | m/phút | 6 | |
Bộ thay dao | ATC |
| 24 (Tùy chọn: 40/60) |
Động cơ | Động cơ trục chính | KW | 17-42 |
Động cơ servo ba trục | KW | 5.2/5.2/5.2 | |
Sự chính xác | Sự chính xác | mm | 0,08/0,035/0,02 |
Khả năng lặp lại | mm | 0,065/0,025/0,015 | |
Nguồn điện cần thiết | Yêu cầu về nguồn điện | kva | 60 |
Yêu cầu áp suất không khí | kg/cm² | 6^8 | |
Người khác | Kích thước bên ngoài (Dài*Rộng*Cao) | mm | 20000x5860x5800 |
Tổng trọng lượng | t | 145 | |

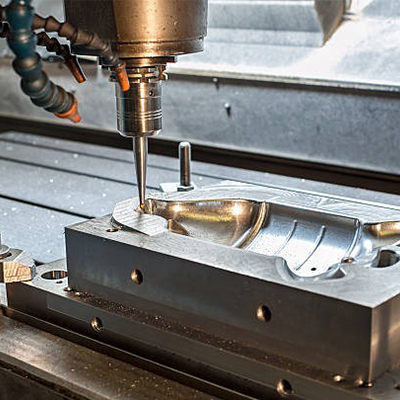

Ứng dụng của máy CNC kiểu khung cổng YSMD-16042
-
Phụ kiện tiêu chuẩn
Hệ thống làm mát trục chính Hệ thống bôi trơn tự động Nhà bảo vệ bán kín | Gõ cứng Bộ trao đổi nhiệt cho tủ điện Băng tải phôi kiểu vít đôi | Đèn làm việc LED kép Đèn cảnh báo LED 3 màu Băng tải và xe đẩy chở phế liệu kiểu xích | Hộp bánh răng Bu lông và miếng đệm cân bằng M30 Tự động tắt |
Tùy chọn
Thang đo tuyến tính quang học CTS ATC 20T/40T/60T | Đầu dò phôi Hệ thống băng tải phế liệu Bàn xoay | Hệ thống phun sương dầu Máy vớt dầu | Đầu phay 90 độ điều khiển bằng tay/bán tự động Hệ thống đo đầu dò phụ tùng ô tô |
