Trung tâm gia công CNC kiểu giàn hai cột YSMV-5021

Yangsen tự hào mang đến cho bạn những trung tâm gia công hai cột hàng đầu. Hãy tìm sản phẩm lý tưởng cho nhu cầu cụ thể của bạn. Kết cấu hai cột chắc chắn đảm bảo độ cứng vững cao hơn và dung sai chặt chẽ hơn, giúp máy móc này rất phù hợp cho việc gia công hiệu quả các chi tiết thông thường và các công việc chế tạo khuôn mẫu nhanh chóng.

tối đa. Du lịch trục X :
5000mm
tối đa. Du lịch trục Y :
2100mm
tối đa. Hành trình trục Z :
1000mm
Chiều dài phôi tối đa :
5000mm
Chiều rộng phôi tối đa :
1700mm
Trọng lượng phôi tối đa :
12T
Đăng kí :
Medical Industry
Xử lý :
Drilling, Tapping, Milling, Surface Milling

GIƠI THIỆU SẢN PHẨM

Trung tâm gia công giàn hai cột YSMV-5021 được thiết kế để gia công các chi tiết lớn và nặng với độ chính xác và ổn định cao. Với hành trình trục X 5000 mm và khả năng chịu tải cao, máy lý tưởng cho các ngành công nghiệp yêu cầu gia công quy mô lớn các chi tiết kết cấu. Trung tâm gia công giàn dầm cố định là một loại máy CNC trong đó dầm ngang được giữ cố định trong khi bàn làm việc di chuyển dọc theo trục X. Cấu trúc này cung cấp độ cứng và ổn định tuyệt vời, làm cho nó rất phù hợp cho việc cắt nặng và gia công chính xác cao các chi tiết lớn.

YSMV-5021 Cột đôi CNC Đặc điểm của máy

1. Đế trục X siêu rộng với bàn máy dày, có độ cứng cao giúp tăng khả năng chịu tải của bàn máy và đảm bảo độ chính xác cân bằng động tốt nhất.

2. Thiết kế bậc thang lớn của trục Y giúp các rãnh dẫn hướng nằm gần dầm và trục chính, từ đó tăng cường hiệu quả độ cứng vững của tải trọng cắt.

3. Hành trình nhanh trục Z 15m, hiệu suất tăng/giảm tốc cao để đạt được độ chính xác đường viền trong gia công khuôn tốc độ cao.

4. Có thể lựa chọn chức năng bù nhiệt và bù trục chính cho sự thay đổi nhiệt độ môi trường để đảm bảo độ chính xác thay đổi trong phạm vi 0,02mm, chịu ảnh hưởng bởi sự thay đổi nhiệt độ môi trường.

Trung tâm gia công CNC hai cột phù hợp nhất để gia công các chi tiết lớn, chẳng hạn như các bộ phận hàng hải. Máy này thích hợp để gia công máy móc và chế tạo khuôn mẫu trong lĩnh vực trung tâm gia công đứng, từ gia công thô đến gia công tinh, đáp ứng mọi yêu cầu gia công và có thể thực hiện phay, khoan, taro, doa và nhiều quy trình khác.

① Kho chứa dụng cụ theo chiều dọc và chiều ngang

② Trục chính

Sử dụng trục chính BBT50- © 200 có độ cứng cao, 6 vòng bi thép lớn nhập khẩu, khả năng cắt siêu việt.

③ Đầu phay xoay kép liên kết năm trục

Động cơ mô-men xoắn trục AC + trục chính điện

Cấu trúc tích hợp hình nĩa;

Trục AC lắp đặt cấu trúc động cơ mô-men xoắn;

Hệ thống kẹp thủy lực trục AC cho phép cắt tốc độ cao và độ cứng vững cao.

Máy CNC hai cộtThông số

Người mẫu			YSMV-5021
Chủ thể	Thông số kỹ thuật	Đơn vị
Du lịch	Trục X	mm	5000
	Trục Y	mm	2100
	Trục Z	mm	1000
	Đầu trục chính vào bàn làm việc	mm	200-1200
	Đường ray dẫn hướng ba trục		Ray dẫn hướng tuyến tính con lăn chịu tải nặng X/Y/Z
	Chiều rộng cửa		2100
	Loại Ram		Loại T
Bàn làm việc	Kích thước bàn làm việc (Dài * Rộng)	mm	5000*1700
	Tải trọng tối đa của bảng	t	12
	Khe chữ T	mm	9-22*180
Con quay	Loại trục chính	kiểu	BBT-50
	Tốc độ quay trục chính	vòng/phút	6000
	Loại truyền động trục chính		DDS
Tốc độ cấp liệu	Di chuyển nhanh (X/Y/Z)	m/phút	15/12/2015
Tốc độ cấp liệu	Tốc độ tiến dao cắt (X/Y/Z)	m/phút	12
Dụng cụ Changer	ATC		24 (Tùy chọn: 40/60)
Động cơ	Động cơ trục chính	KW	15/18.5 (143-236 Nm)
Động cơ	Động cơ servo ba trục	KW	6/3/3 (38/36/36 Nm)
Nguồn điện cần thiết	Yêu cầu về nguồn điện	kva	50
Nguồn điện cần thiết	Yêu cầu áp suất không khí	kg/cm2	6^8
Người khác	Kích thước bên ngoài (DàiRộngCao)	mm	1160058505420
Người khác	Tổng trọng lượng	t	36

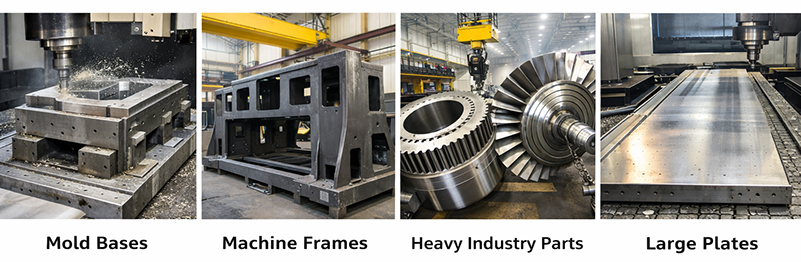

Ứng dụng CNC giàn hai cột

Trung tâm gia công CNC kiểu khung giàn YSMV-5021 được sử dụng rộng rãi để gia công các chi tiết kết cấu có kích thước trung bình đến lớn, đòi hỏi độ cứng vững cao và độ chính xác ổn định. Máy đặc biệt phù hợp để gia công các chi tiết như đế khuôn, tấm lớn, khung máy và các bộ phận công nghiệp hạng nặng. Với diện tích làm việc lớn và khả năng chịu tải cao, máy cho phép gia công hiệu quả các chi tiết quá khổ chỉ trong một lần thiết lập, giảm thiểu việc định vị lại và nâng cao độ chính xác gia công tổng thể.
