Trung tâm gia công cột đôi kiểu khung giàn YSMV-3021

Các trung tâm gia công hai cột của Yangsen có nhiều kích thước và chiều dài bàn máy khác nhau, mang lại độ chính xác và độ ổn định phù hợp với nhiều ngành công nghiệp.

tối đa. Du lịch trục X :
3000mm
tối đa. Du lịch trục Y :
2100mm
tối đa. Hành trình trục Z :
1000mm
Chiều dài phôi tối đa :
3200mm
Chiều rộng phôi tối đa :
1700mm
Trọng lượng phôi tối đa :
8T
Đăng kí :
Medical Industry
Xử lý :
Drilling, Tapping, Milling, Surface Milling

GIƠI THIỆU SẢN PHẨM

Nhà sản xuất/nhà cung cấp trung tâm gia công cột đôi, danh sách nhà sản xuất và nhà máy trung tâm gia công cột đôi tại Trung Quốc.

YSMV-3021 Cột đôi CNC Máy móc

Trung tâm gia công hai cột kiểu khung giàn YSMV-3021 được thiết kế như một giải pháp đa năng để gia công các chi tiết có kích thước trung bình đến lớn với độ chính xác và ổn định cao. Với phạm vi làm việc cân bằng và độ cứng vững chắc của kết cấu, nó lý tưởng cho các nhà sản xuất yêu cầu cả tính linh hoạt và hiệu suất gia công ổn định trên nhiều loại chi tiết khác nhau.

1. Đế trục X siêu rộng với bàn máy dày, có độ cứng cao giúp tăng khả năng chịu tải của bàn máy và đảm bảo độ chính xác cân bằng động tốt nhất.

2. Thiết kế bậc thang lớn của trục Y giúp các rãnh dẫn hướng nằm gần dầm và trục chính, từ đó tăng cường hiệu quả độ cứng vững của tải trọng cắt.

3. Hành trình nhanh trục Z 15m, hiệu suất tăng/giảm tốc cao để đạt được độ chính xác đường viền trong gia công khuôn tốc độ cao.

4. Có thể lựa chọn chức năng bù nhiệt và bù trục chính cho sự thay đổi nhiệt độ môi trường để đảm bảo độ chính xác thay đổi trong phạm vi 0,02mm, chịu ảnh hưởng bởi sự thay đổi nhiệt độ môi trường.

Trung tâm gia công là loại máy công cụ tiên tiến nhất trên thị trường. Loại máy này có độ tự động hóa cao và có khả năng thực hiện nhiều thao tác gia công khác nhau (tiện, phay, khoan, tạo rãnh, v.v.).

① Kho chứa dụng cụ theo chiều dọc và chiều ngang

② Trục chính

Sử dụng trục chính có độ cứng cao BBT50- © 200, 6 vòng bi thép lớn nhập khẩu và khả năng cắt siêu việt.

③ Đầu phay xoay kép liên kết năm trục

Động cơ mô-men xoắn trục AC + trục chính điện

Cấu trúc tích hợp hình nĩa;

Trục AC lắp đặt cấu trúc động cơ momen xoắn.

Hệ thống kẹp thủy lực trục AC cho phép cắt tốc độ cao và độ cứng vững cao.

So với các máy phay giàn nhỏ hơn, YSMV-3021 cung cấp phạm vi gia công rộng hơn và khả năng chịu tải cao hơn, đồng thời vẫn tiết kiệm không gian và chi phí hơn so với các máy phay giàn hạng nặng cỡ lớn.

Máy CNC hai cộtThông số

Người mẫu			YSMV-3021
Chủ thể	Thông số kỹ thuật	Đơn vị
Du lịch	Trục X	mm	3000
	Trục Y	mm	2100
	Trục Z	mm	1000
	Đầu trục chính vào bàn làm việc	mm	200-1200
	Đường ray dẫn hướng ba trục		Ray dẫn hướng tuyến tính con lăn chịu tải nặng X/Y/Z
	Chiều rộng cửa		2100
	Loại Ram		Loại T
Bàn làm việc	Kích thước bàn làm việc (Dài * Rộng)	mm	3200*1700
	Tải trọng tối đa của bảng	t	8
	Khe chữ T	mm	9-22*180
Con quay	Loại trục chính	kiểu	BBT-50
	Tốc độ quay trục chính	vòng/phút	6000
	Loại truyền động trục chính		DDS
Tốc độ cấp liệu	Di chuyển nhanh (X/Y/Z)	m/phút	15/12/2015
Tốc độ cấp liệu	Tốc độ tiến dao cắt (X/Y/Z)	m/phút	12
Dụng cụ Changer	ATC		24 (Tùy chọn: 40/60)
Động cơ	Động cơ trục chính	KW	15/18.5 (143-236 Nm)
Động cơ	Động cơ servo ba trục	KW	3/3/3 (36 Nm)
Nguồn điện cần thiết	Yêu cầu về nguồn điện	kva	45
Nguồn điện cần thiết	Yêu cầu áp suất không khí	kg/cm2	6^8
Người khác	Kích thước bên ngoài (DàiRộngCao)	mm	844058505350
Người khác	Tổng trọng lượng	t	28

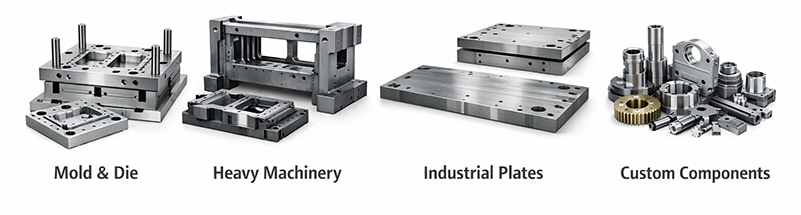

YSMV-3021 Cột đôiCNCỨng dụng máy móc

Trung tâm gia công CNC kiểu khung giàn YSMV-3021 được sử dụng rộng rãi trong các ngành công nghiệp yêu cầu gia công các chi tiết có kích thước trung bình đến lớn với độ chính xác và ổn định cao.

Trong ngành công nghiệp khuôn mẫu, máy này thích hợp để gia công các loại đế khuôn, tấm khuôn và các chi tiết khoang khuôn có kích thước trung bình, đảm bảo độ chính xác ổn định trong suốt các thao tác gia công phức tạp.

Trong ngành sản xuất máy móc hạng nặng, máy móc thường được sử dụng để chế tạo khung kết cấu, đế thiết bị và các bộ phận cơ khí đòi hỏi cả độ cứng vững và độ chính xác.

Nó cũng có thể được ứng dụng trong sản xuất công nghiệp nói chung để gia công các tấm kim loại, các bộ phận kết cấu và các linh kiện tùy chỉnh, cung cấp một giải pháp cân bằng cho nhu cầu sản xuất linh hoạt.
