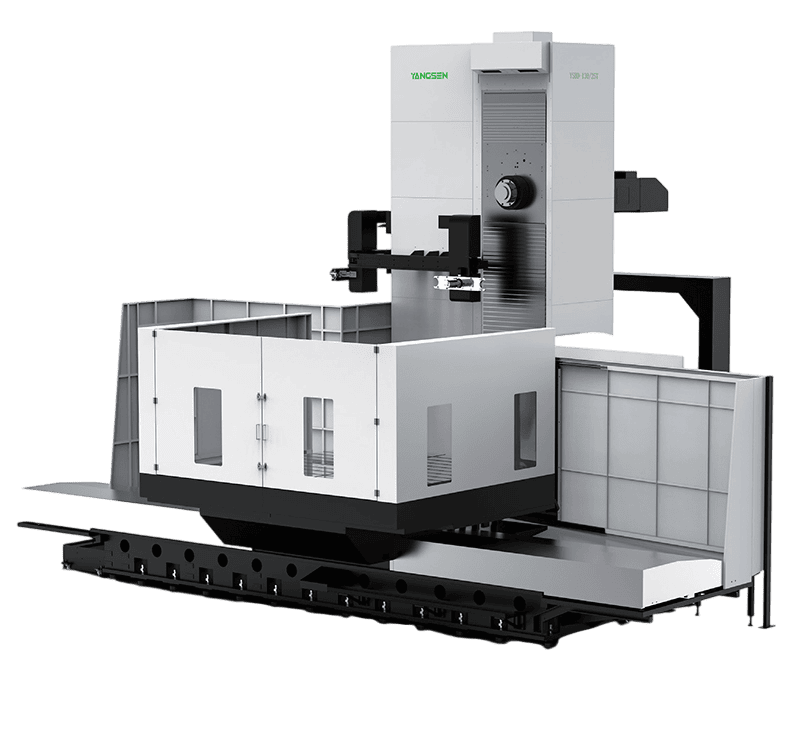

Máy doa ngang YSBD-160/20T được thiết kế để gia công các chi tiết lớn và nặng, mang lại độ cứng vững, độ chính xác và độ ổn định cắt vượt trội. Được trang bị bàn làm việc có công suất lớn, máy doa ngang này hỗ trợ tải trọng cao, lý tưởng cho các ngành công nghiệp như năng lượng, sản xuất thiết bị hạng nặng, đóng tàu và sản xuất các cấu kiện kết cấu lớn.
tối đa. Du lịch trục X :
4000mmtối đa. Du lịch trục Y :
3000mmtối đa. Hành trình trục Z :
1500mmChiều dài phôi tối đa :
2500mmChiều rộng phôi tối đa :
2500mmTrọng lượng phôi tối đa :
54TĐăng kí :
Auto PartsXử lý :
Surface Milling, Drilling Holes, TappingTrung tâm gia công phay-khoan ngang Đặc điểm cấu trúc
Cái này máy khoan ngang được trang bị một bàn làm việc xoay có độ chính xác cao có tính năng Định vị chốt côn 4 × 90° kết hợp với khóa thủy lực tự độngĐảm bảo độ chính xác định vị lặp lại trong quá trình gia công nhiều mặt.
Bảng này được điều khiển bởi một động cơ servo AC điều khiển kỹ thuật số và một hệ thống truyền động bánh răng trục vít chính xác, cung cấp hiệu quả bồi thường phản hồi và chuyển động quay mượt mà. Đối với trục B, một hệ thống kẹp đĩa thủy lực nhập khẩu được áp dụng, mang lại lực kẹp vượt trội để hỗ trợ tối đa. Các hoạt động khoan và phay hạng nặng trong điều kiện cắt mạnh..
Đặc điểm của máy khoan phay ngang:
Khung và cột máy bằng gang đúc có độ cứng cao
Các bộ phận cấu trúc chính của máy khoan phay ngang này được chế tạo bằng gang cường độ cao HT300, sản xuất thông qua quy trình đúc khuôn kết hợp nhôm-gỗ và đúc cát nhựa.
Sau quá trình nung kết chặt chẽ và xử lý giảm ứng suất, các chi tiết đúc đạt được độ cứng tuyệt vời, khả năng hấp thụ rung động và độ ổn định kích thước cao, tạo nền tảng vững chắc cho gia công chính xác cao và tải trọng nặng. Thiết kế cấu trúc mạnh mẽ này giúp tăng cường đáng kể độ bền của máy móc và đảm bảo độ chính xác lâu dài trong các ứng dụng công nghiệp đòi hỏi khắt khe.
Hệ thống loại bỏ phôi hiệu quả và kiểm soát nhiệt độ
Để duy trì độ chính xác gia công lâu dài, cấu trúc máy được thiết kế với giao diện băng tải phoi xoắn ốc dự phòng, cho phép tích hợp liền mạch hệ thống thoát phoi tự động.
Thiết bị xả dung dịch làm mát hiệu suất cao liên tục loại bỏ phoi khỏi vùng cắt, ngăn ngừa sự tích tụ phoi và giảm ảnh hưởng nhiệt lên cấu trúc máy. Thiết kế này giúp đảm bảo kiểm soát nhiệt độ ổn định, cải thiện chất lượng bề mặt và độ chính xác nhất quán trong suốt các chu kỳ gia công kéo dài.
Thông số
| Dự án | Thông số kỹ thuật | Đơn vị | YSBD-160/20T |
| Du lịch | Trục X/Y/Z/W | mm | 4000/3000/1500/700 |
| Đầu trục chính vào bàn làm việc | mm | 95-3095 | |
| Từ tâm trục chính đến cột | mm | -25-2375 | |
| Đường ray X/Y/Z | Con lăn dẫn hướng | ||
| Bàn làm việc | Kích thước bàn làm việc (Dài x Rộng) | mm | 2500*2500 |
| Tải trọng tối đa của bàn | kg | 20000 | |
| Ốc vít bàn | Số/mm | 0,001 | |
| Con quay | Loại trục chính（Mã số sản phẩm / Kích thước lắp đặt） | mm | BT50 |
| Tốc độ trục chính | vòng/phút | 3000 | |
| Loại truyền động trục chính | loại bánh răng | ||
| Đường kính thanh doa | mm | 160 | |
| Tốc độ cấp liệu | Di chuyển nhanh (X/Y/Z) | m/phút | 10/10/10/8 |
| Tốc độ tiến dao cắt (X/Y/Z) | mm/phút | 10/10/10/5 | |
| Dụng cụ Changer (Tùy chọn) | Bộ thay dao tự động | loại đường ray | |
| Loại cán dụng cụ | kiểu | BT50 | |
| Dung lượng lưu trữ dụng cụ | công cụ | 40 | |
| Đường kính dụng cụ tối đa (liền kề) | mm | 125 | |
| Đường kính dụng cụ tối đa (khi không có vật liệu) | mm | 250 | |
| Chiều dài dụng cụ tối đa | mm | 500 | |
| Trọng lượng tối đa của dụng cụ | Kg | 25 | |
| Thời gian thay dao nhanh nhất | giây | 14 | |
| Động cơ | Động cơ trục chính | kw | AiI30/7000 |
| Động cơ servo ba trục | kw | AIF40/3000/AIF40B/3000/AIF40/3000/AIF22/3000 | |
| Động cơ bơm nước cắt | m/hm | 4-60 | |
| Sự chính xác | Độ chính xác định vị X/Y/Z/W | mm | 0.015/0.012/0.01 |
| Độ chính xác định vị lặp lại X/Y/Z/W | mm | 0,008/0,0080,005 | |
| Quyền lực Yêu cầu | Yêu cầu về nguồn điện | kva | 95 |
| Yêu cầu áp suất không khí | Kg/cm | 6^8 | |
| Khác | Kích thước bên ngoài (Dài/Rộng/Cao) | mm | 9000*8800*6100 |
| Tổng trọng lượng | t | 54 |
Phụ kiện tiêu chuẩn
| Bộ thay dao kiểu ARM | Gõ cứng | Đèn làm việc LED kép | SpIndle Nose Air Blow |
| Hệ thống bôi trơn tự động | Bộ trao đổi nhiệt cho tủ điện | Đèn cảnh báo LED 3 màu | Bu lông và miếng đệm cân bằng |
| Bảo vệ bán nội soi | Bình chứa chất làm mát & Khay đựng vụn kim loại | M30 Tự động tắt | Bàn xoay |
Tùy chọn
| Thang đo tuyến tính quang học | Hệ thống gãy dụng cụ | Máy thu sương dầu | Phôi gia công & Đầu dò dụng cụ |
| CTS | Hệ thống băng tải phế liệu | Máy vớt dầu | Hệ thống đo đầu dò phụ tùng ô tô |
