Trung tâm gia công khắc và phay có thể thực hiện khoan, phay, mài, taro cùng với khắc. Máy hoạt động ở tốc độ cao, có khả năng cắt và độ chính xác gia công cao. Nó được sử dụng rộng rãi trong sản xuất khuôn mẫu chính xác, điện cực đồng, khuôn giày, gia công hàng loạt đồng hồ, kính mắt, v.v.
tối đa. Du lịch trục X :
800mmtối đa. Du lịch trục Y :
700mmtối đa. Hành trình trục Z :
300mmChiều dài phôi tối đa :
720mmChiều rộng phôi tối đa :
640mmTrọng lượng phôi tối đa :
400KGĐăng kí :
Precision MoldXử lý :
Drilling, Milling, Tapping, EngravingSĐặc điểm cấu trúc của máy khắc và máy phay
 | Trung tâm gia công khắc và phay có thể thực hiện khoan, phay, mài, taro cùng với khắc. Máy hoạt động ở tốc độ cao, có khả năng cắt và độ chính xác gia công cao. Nó được sử dụng rộng rãi trong sản xuất khuôn mẫu chính xác, điện cực đồng, khuôn giày, gia công hàng loạt đồng hồ, kính mắt, v.v. |
Đặc điểm của máy khắc và máy phay
 | 1. Hộp trục chính được cấp bằng sáng chế của máy khắc và phay Bên trong hộp trục chính có một lỗ bậc thang; trục chính điện được lắp đặt trong lỗ bậc thang này, và một mặt bích được sử dụng để cố định hộp trục chính. 2. Bàn làm việc Cấu trúc hộp và trục vít bi được tạo thành một khối liền mạch. 3. Thang đo tuyến tính quang học Tùy chọn thước đo tuyến tính quang học Heidenhain, Fagor với độ chính xác dưới ±5µm 4. Đế Cấu trúc hộp nhiều lớp, khe thoát chip phía sau. 5. Cấu trúc sườn tam giác của cột cầu Mô hình tiện ích của cấu trúc gân tam giác của cầu cửa giúp cải thiện độ cứng động và tĩnh của máy công cụ, đồng thời nâng cao độ chính xác gia công. 6.Trục chính BBT40 dẫn động trực tiếp tùy chọn 7. Nâng cấp cấu hình Hệ thống nạp dao xoay servo tiêu chuẩn; trục chính động cơ HSK-E40; bộ bảo vệ bằng than chì; đầu dò dụng cụ bằng laser; hệ thống thu gom sương dầu, và nhiều hơn nữa. 8. Độ chính xác ổn định Hệ thống cân tuyến tính quang học vòng kín với độ chính xác định vị cao có thể triệt tiêu hiệu quả sai số định vị do sự giãn nở nhiệt của vít me bi dẫn hướng gây ra. 9. Tính ổn định của hệ thống Được trang bị hệ thống Siemens 828D. |

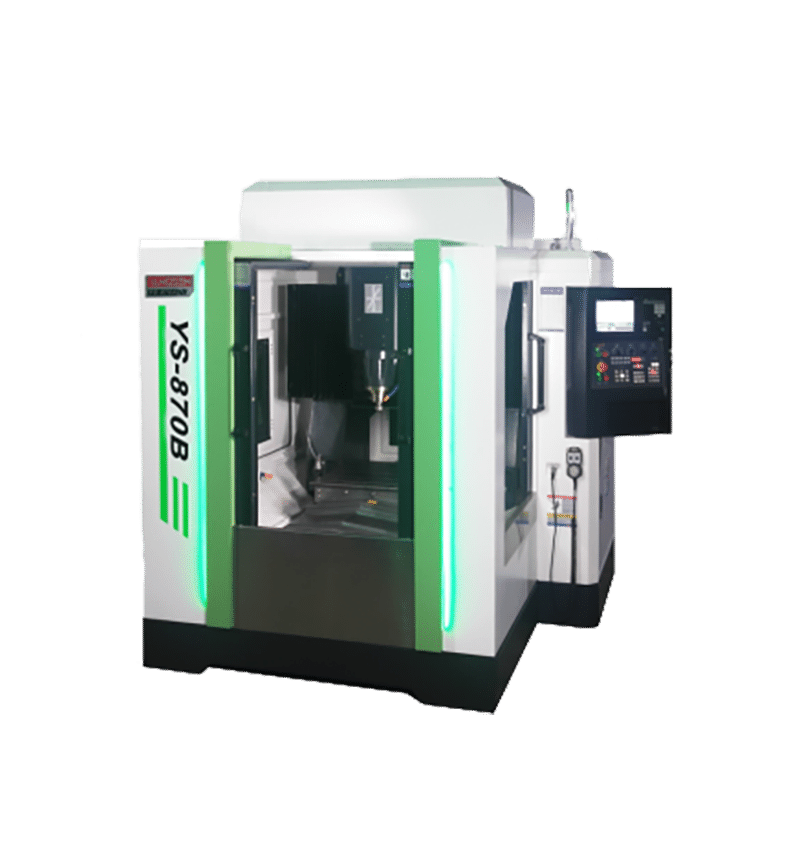

Người mẫu | YS-870B | ||
Chủ thể | Thông số kỹ thuật | Đơn vị |
|
Du lịch | Trục X/Y/Z | mm | 800/700/300 |
Đầu trục chính vào bàn làm việc | mm | 205-505 | |
Đường ray dẫn hướng ba trục | / | Đường ray dẫn hướng tuyến tính | |
Chiều rộng cửa | / | 810 | |
Bàn làm việc | Kích thước bàn làm việc (Dài*Rộng) | mm | 720*640 |
Tải trọng tối đa của bảng | kg | 400 | |
Khe chữ T | mm | 5-16x120 | |
Con quay | Độ côn trục chính | kiểu | ER32 |
Tốc độ trục chính | vòng/phút | 24000 | |
Loại truyền động trục chính | / | Tích hợp sẵn | |
Tốc độ cấp liệu | Di chuyển nhanh (X/Y/Z) | m/phút | 15/15/12 |
Tốc độ tiến dao cắt (X/Y/Z) | m/phút | 12 | |
Bộ thay dao | Bộ thay dao | / | Carousel Servo ATC |
Động cơ | Động cơ trục chính | kw | 7.5 |
Động cơ servo ba trục | kw | 0,85/0,85/1,3 | |
Nguồn điện cần thiết | Yêu cầu về nguồn điện | kva | 10 |
Yêu cầu áp suất không khí | kg/cm² | 6^8 | |
Người khác | Kích thước bên ngoài (Dài*Rộng*Cao) | mm | 2100x2700x2550 |
Tổng trọng lượng | t | 5 | |
7.5KW-ER32-24000 Đo chiều dài dụng cụ tự động Bộ làm mát dầu trục chính Bảo vệ toàn diện | Bình chứa chất làm mát & Thiết bị vớt dầu Tay quay (MPG) Bu lông và miếng đệm cân bằng Hộp dụng cụ | Hệ thống bôi trơn tự động Máy biến áp Đèn làm việc LED Thổi khí và chất làm mát trục chính | Phần mềm truyền dẫn và cáp 20m Đèn cảnh báo LED 3 màu Sổ tay bảo trì và vận hành Bộ trao đổi nhiệt cho tủ điện |
Tùy chọn
Máy thu sương dầu ATC | 7.5KW-BT30-24000
| BBT40-15000
| Bàn xoay
|
