Các hoạt động gia công CNC hiện đại phụ thuộc vào độ chính xác như một yêu cầu cơ bản thiết yếu. Các ngành hàng không vũ trụ, ô tô, y tế và sản xuất khuôn mẫu đều yêu cầu các bộ phận của họ phải đáp ứng các giới hạn kích thước chính xác và tạo ra chất lượng bề mặt hoàn thiện vượt trội.
Những sai lệch nhỏ so với thông số kỹ thuật của máy CNC dẫn đến lỗi sản phẩm, gây lãng phí vật liệu và chậm trễ sản xuất. Các nhà sản xuất sử dụng phương pháp kiểm tra bằng thanh bi để đảm bảo độ chính xác cần thiết cho hoạt động của máy CNC.
Kiểm tra bằng thanh cân giúp các nhà sản xuất phát hiện các khuyết tật của máy móc, điều cần thiết để duy trì hiệu quả hoạt động của máy, và phát hiện các lỗi cơ khí có thể gây hại cho quy trình sản xuất của họ. Các nhà sản xuất thực hiện kiểm tra bằng thanh cân thường xuyên đạt được độ chính xác gia công tốt hơn, giảm thiểu thời gian ngừng hoạt động của máy và tăng hiệu quả hoạt động trong thời gian dài.

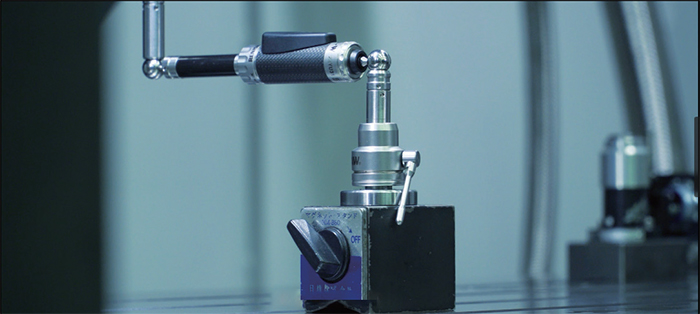

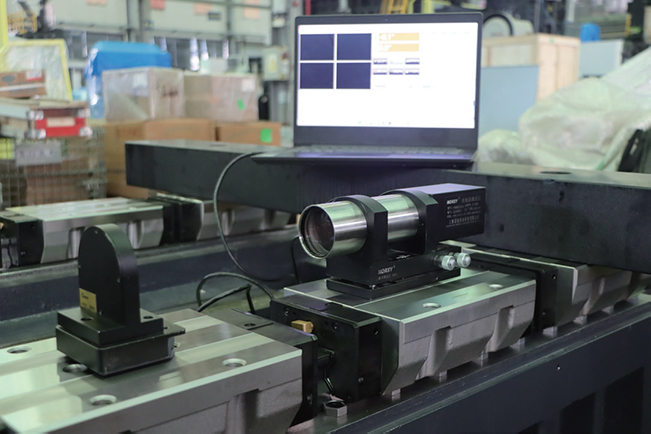

Quá trình kiểm tra sử dụng một thanh bi (ballbar), hoạt động như một công cụ đo lường chuyên dụng để đánh giá độ chính xác chuyển động tròn của máy. Hệ thống thanh bi bao gồm hai quả cầu chính xác được nối với nhau bằng một thanh lồng, có chứa các cảm biến tích hợp. Một quả cầu được nối với bàn máy trong khi quả cầu còn lại được nối với trục chính.
Trong quá trình thử nghiệm, máy CNC hoạt động theo chuyển động tròn, do đó cần sử dụng thanh đo (ballbar) để đo tất cả các sai lệch so với hình tròn hoàn hảo. Hệ thống này cho phép người vận hành và các thành viên đội bảo trì đánh giá tình trạng hiện tại của máy CNC. Họ có thể thực hiện các công việc bảo trì để ngăn chặn các vấn đề trở nên nghiêm trọng hơn. Thử nghiệm bằng thanh đo (ballbar) đã trở thành một phần thiết yếu của bảo trì phòng ngừa trong các cơ sở gia công hiện đại vì nó cung cấp phân tích hiệu suất máy nhanh chóng, chính xác và đáng tin cậy.
Độ chính xác của gia công CNC quyết định tất cả các khía cạnh về chất lượng, chức năng và độ tin cậy của các bộ phận được gia công. Ngành công nghiệp hàng không vũ trụ và sản xuất thiết bị y tế cần các bộ phận đạt độ chính xác ở mức micron vì bất kỳ sai lệch nhỏ nào cũng sẽ dẫn đến hỏng hóc bộ phận. Trung tâm gia công CNC Họ gặp khó khăn trong sản xuất do độ chính xác không đủ, dẫn đến nhiều vấn đề vận hành, bao gồm:
• Kích thước không nhất quán
• Bề mặt hoàn thiện kém
• Lắp ráp không đúng cách
• Tỷ lệ phế liệu tăng
• Chi phí sản xuất cao hơn
Tốc độ sản xuất và hiệu quả hoạt động của hệ thống phụ thuộc vào độ chính xác. Máy móc có độ chính xác định vị ổn định có thể hoạt động ở tốc độ cấp liệu cao hơn mà vẫn duy trì được tiêu chuẩn chất lượng.
Hệ thống này đạt được năng suất cao hơn bằng cách giảm thời gian chu kỳ và thúc đẩy tất cả các hoạt động vận hành. Việc duy trì độ chính xác CNC là cần thiết đối với các nhà sản xuất linh kiện có giá trị cao. Đây là yêu cầu cơ bản mà các doanh nghiệp phải đáp ứng để làm hài lòng khách hàng, đồng thời giảm thiểu lãng phí và duy trì khả năng cạnh tranh trong ngành.

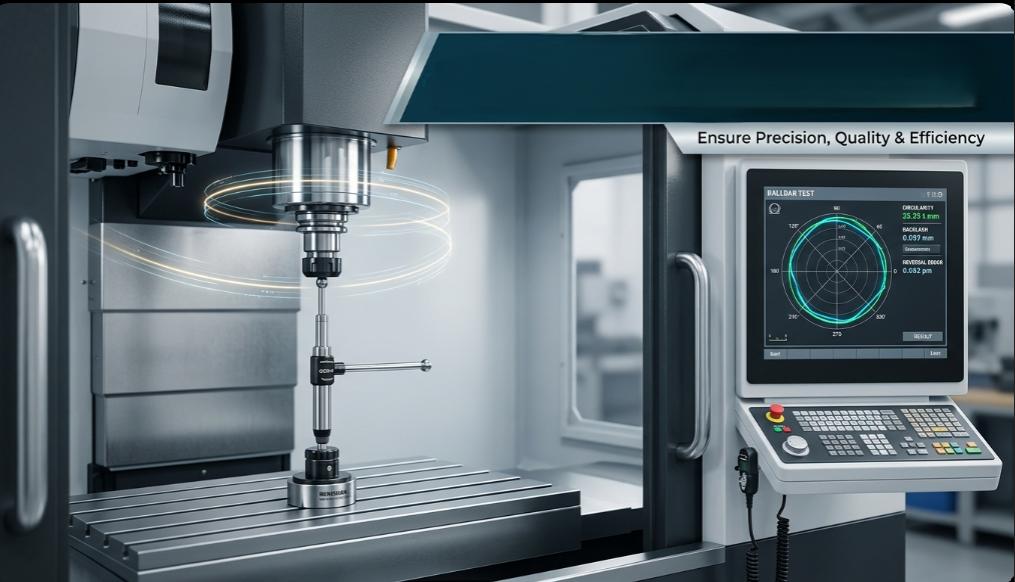

Máy CNC trải qua thử nghiệm thanh bi để đo khả năng thực hiện các phép nội suy tròn. Các quy trình gia công yêu cầu kỹ thuật chuyển động tròn vì các phương pháp này giúp phát hiện lỗi máy một cách hiệu quả. Quy trình thử nghiệm bao gồm việc trục chính của máy thực hiện các chuyển động tròn trong khi thanh bi theo dõi khoảng cách giữa hai quả cầu chính xác.
Hình dạng được ghi lại sẽ hiển thị một hình tròn hoàn hảo khi máy móc hoạt động với độ chính xác tuyệt đối. Mẫu hình tròn cho thấy những khiếm khuyết của máy móc, dẫn đến việc tạo ra các lỗi trong thiết kế. Phần mềm phát hiện những biến dạng này và xác định những vấn đề cơ khí hoặc sự cố điều khiển cụ thể cần được giải quyết.
Quy trình kiểm tra cho kết quả nhanh chóng, chỉ mất vài phút để hoàn thành, nhưng cung cấp thông tin toàn diện về tình trạng hoạt động của máy. Kiểm tra bằng thanh bi có thể phát hiện lỗi trong:
Loại lỗi | Tác động đến gia công cơ khí |
Phản ứng dữ dội | Sai số về kích thước |
Lỗi khớp servo | Chuyển động không đều |
sai số vuông góc của trục | Độ chính xác hình tròn kém |
Rung động | Bề mặt hoàn thiện thô ráp |
Sự lỏng lẻo về mặt cơ học | Giảm độ ổn định |
Lỗi cao độ | Sự không nhất quán về vị trí |
Khe hở giữa các bộ phận cơ khí phát sinh do khoảng cách quá lớn giữa chúng, bao gồm cả vít me bi và cơ cấu truyền động. Tình trạng này dẫn đến sự chậm trễ trong chuyển động trục vì máy cần thời gian để chuyển đổi giữa các hướng chuyển động khác nhau, dẫn đến sai sót trong quá trình gia công. Kiểm tra bằng thanh bi cho phép đo chính xác mức độ khe hở, từ đó xác định nhu cầu sửa đổi máy hoặc thay thế các bộ phận.
Hệ thống servo Điều khiển chuyển động trục trong máy CNC. Các thao tác cắt yêu cầu tất cả các động cơ servo phải hoạt động ở tốc độ giống hệt nhau vì bất kỳ sự khác biệt nào về tốc độ giữa hai động cơ sẽ khiến máy mất đồng bộ hoạt động.
Sự không khớp giữa servo gây ra hai vấn đề chính, bao gồm chuyển động máy không đều và nội suy không chính xác, dẫn đến các khuyết tật có thể nhìn thấy trong quá trình gia công. Phân tích Ballbar cung cấp một phương pháp nhanh chóng để xác định những sai lệch này.
Sai số độ vuông góc trục xảy ra khi các trục máy không được căn chỉnh hoàn hảo. Sự lệch trục của máy ảnh hưởng đến độ chính xác hình học và tạo ra trở ngại trong quá trình gia công đường viền. Kiểm tra bằng thanh cân định kỳ giúp duy trì sự căn chỉnh trục trong giới hạn dung sai đã thiết lập.
Rung động trong máy móc làm giảm độ ổn định khi cắt, dẫn đến chất lượng bề mặt gia công kém. Sự hiện diện của các bộ phận lỏng lẻo trong máy móc làm tăng tốc độ hư hỏng dụng cụ cắt, đồng thời gây hại cho hệ thống trục chính. Kiểm tra bằng thanh bi giúp phát hiện sự không ổn định cơ học và các kiểu rung động trước khi chúng dẫn đến các vấn đề lớn trong sản xuất.
Kiểm tra bằng thanh bi giúp duy trì độ chính xác của máy bằng cách phát hiện các lỗi định vị trong giai đoạn đầu. Quá trình này nâng cao độ chính xác về kích thước đồng thời cải thiện chất lượng gia công tổng thể.
Máy hoạt động ổn định, giúp giảm rung động và tiếng ồn khi cắt. Quá trình cắt tạo ra bề mặt hoàn thiện mịn hơn cho các chi tiết gia công.
Việc vận hành máy móc đúng cách giúp giảm thiểu sản phẩm lỗi. Quy trình này giảm thiểu chất thải đồng thời giảm tổng chi phí sản xuất.
Các phương pháp khắc phục sự cố thông thường đòi hỏi nhiều thời gian. Các đội bảo trì có thể sử dụng phương pháp kiểm tra bằng thanh bi (ballbar testing), phương pháp này giúp xác định vấn đề nhanh chóng nhờ khả năng chẩn đoán toàn diện.
Quá trình giám sát máy móc liên tục giúp thiết lập độ tin cậy trong thời gian dài, đồng thời giảm thiểu nguy cơ hỏng hóc thiết bị đột ngột trong quá trình sản xuất.
Các máy móc hoạt động với độ chính xác tối đa cho phép tốc độ cấp liệu cao hơn và duy trì hiệu suất cắt ổn định, dẫn đến sản lượng sản xuất cao hơn.
Tính năng | Kiểm tra Ballbar | Kiểm tra truyền thống |
Kiểm tra tốc độ | Nhanh | Tốn thời gian |
Phát hiện độ chính xác | Độ chính xác cao | Giới hạn |
Phân tích dữ liệu | Dựa trên phần mềm | Thủ công |
Thời gian nghỉ ngơi | Tối thiểu | Cao hơn |
Bảo trì phòng ngừa | Xuất sắc | Vừa phải |
Nhận dạng lỗi | Chi tiết | Nền tảng |
Các ngành công nghiệp sử dụng phương pháp kiểm tra bằng thanh bi trong hoạt động của mình phụ thuộc vào độ chính xác của máy CNC vì họ cần duy trì máy móc hoạt động ở hiệu suất tối ưu trong suốt quá trình kiểm tra.
Việc sản xuất các bộ phận máy bay đòi hỏi dung sai cực kỳ nhỏ vì chúng cần đạt được các tiêu chuẩn độ tin cậy cấu trúc cao. Quá trình thử nghiệm sử dụng phương pháp thử nghiệm thanh bi để đảm bảo các thao tác gia công chính xác cho các bộ phận hàng không vũ trụ quan trọng.
Ngành công nghiệp ô tô phụ thuộc vào gia công chính xác để sản xuất các bộ phận động cơ, linh kiện hộp số và dụng cụ đúc. Quá trình kiểm tra bằng thanh bi (ballbar testing) xác minh rằng các quy trình sản xuất hàng loạt sẽ tạo ra kết quả đồng nhất trong toàn bộ quy trình sản xuất.
Các thiết bị cấy ghép y tế và dụng cụ phẫu thuật đòi hỏi độ chính xác ở mức micromet. Sự hiện diện của những sai sót nhỏ trong quá trình gia công sẽ dẫn đến những hậu quả nguy hiểm cho bệnh nhân.
Việc sản xuất khuôn mẫu chính xác đòi hỏi cả bề mặt hoàn thiện nhẵn mịn và hình dạng khoang khuôn chính xác tuyệt đối. Quá trình kiểm tra sử dụng phương pháp kiểm tra bằng thanh bi để nâng cao độ chính xác của đường viền trong khi vẫn duy trì hiệu suất gia công ổn định.
Sự xuất hiện của các dấu hiệu cụ thể cho thấy máy CNC cần được kiểm tra hiệu năng:
• Chất lượng hoàn thiện bề mặt kém
• Tăng độ rung của máy
• Sự không nhất quán về kích thước
• Sự hao mòn dụng cụ bất ngờ
• Giảm độ ổn định khi cắt
• Khó khăn trong việc duy trì dung sai
Việc bỏ qua những dấu hiệu cảnh báo này sẽ dẫn đến chi phí sửa chữa tốn kém và chất lượng sản xuất ngày càng giảm sút.
Tần suất kiểm tra phụ thuộc vào hoạt động của máy móc, mức độ sản xuất và nhu cầu cụ thể của ngành. Quy trình kiểm tra đối với môi trường sản xuất quy mô lớn yêu cầu kiểm tra bằng thanh bi vài tháng một lần, trong khi các xưởng sản xuất quy mô nhỏ hơn cần tiến hành kiểm tra hai lần một năm.
Việc xét nghiệm định kỳ đặc biệt quan trọng sau:
• Lắp đặt máy móc
• Sửa chữa lớn
• Máy bị lỗi
• Thay thế trục chính
• Cập nhật hệ thống điều khiển
Quá trình kiểm tra phòng ngừa cho phép các nhà sản xuất phát hiện ra các vấn đề tiềm ẩn trong máy móc của họ, nhờ đó đảm bảo hiệu suất hoạt động chính xác trong nhiều năm.
Hiệu chuẩn máy định kỳ
Quá trình hiệu chuẩn định kỳ cho phép máy móc đạt được vị trí chính xác và sự thẳng hàng trục phù hợp.
Bôi trơn đúng cách
Việc bôi trơn các bộ phận máy móc mang lại hai lợi ích: giảm mài mòn và cho phép máy móc hoạt động liên tục mà không bị gián đoạn.
Giám sát tình trạng trục chính
Rung động trục chính và giãn nở nhiệt có tác động trực tiếp đến chất lượng gia công. Quá trình kiểm tra định kỳ sẽ nâng cao độ tin cậy của máy móc.
Giữ cho các bộ phận máy móc luôn sạch sẽ.
Sự hiện diện của bụi, vụn kim loại và các chất gây ô nhiễm khác sẽ dẫn đến các vấn đề về độ chính xác của máy móc và làm giảm tuổi thọ của các bộ phận máy.
Kiểm tra Ballbar định kỳ
Hệ thống kiểm tra hiệu suất định kỳ cho phép các nhà sản xuất duy trì độ chính xác đồng thời ngăn ngừa sự cố hỏng hóc thiết bị bất ngờ.
1. Thử nghiệm thanh bi được sử dụng để làm gì trong máy CNC?
Kiểm tra bằng thanh bi được sử dụng để đánh giá độ chính xác định vị và hiệu suất chuyển động của máy CNC. Nó giúp phát hiện các lỗi máy như độ rơ, sai lệch trục và sai lệch servo.
2. Bài kiểm tra ballbar mất bao lâu?
Hầu hết các bài kiểm tra ballbar có thể hoàn thành trong vòng vài phút. Mặc dù thời gian kiểm tra ngắn, quy trình này cung cấp phân tích hiệu suất máy móc rất chi tiết.
3. Phương pháp kiểm tra bằng thanh bi có thể cải thiện độ chính xác gia công không?
Đúng vậy. Kiểm tra bằng thanh bi giúp phát hiện sớm các sự cố tiềm ẩn của máy móc, cho phép đội bảo trì khắc phục vấn đề trước khi chúng ảnh hưởng đến độ chính xác gia công.
4. Xét nghiệm bằng thanh cân có thể phát hiện những vấn đề gì?
Kiểm tra bằng thanh bi có thể phát hiện độ rơ, độ rung, sự không khớp giữa servo, sai số góc nghiêng, độ lỏng cơ khí và sự không chính xác của phép nội suy tròn.
5. Máy CNC cần được kiểm tra độ cứng bằng thanh bi định kỳ bao lâu một lần?
Tần suất kiểm tra phụ thuộc vào mức độ sử dụng máy móc và yêu cầu sản xuất. Nhiều nhà sản xuất thực hiện kiểm tra bằng thanh bi định kỳ ba đến sáu tháng một lần.
6. Việc kiểm tra bằng thanh bi có cần thiết đối với các máy CNC mới không?
Đúng vậy. Ngay cả máy móc mới cũng cần được kiểm tra để xác minh độ chính xác khi lắp đặt và đảm bảo hiệu suất tối ưu trước khi bắt đầu sản xuất.
Kiểm tra bằng thanh bi đã trở thành một quy trình thiết yếu để duy trì độ chính xác gia công CNC trong các ngành công nghiệp sản xuất hiện đại. Nó cho phép các nhà sản xuất phát hiện các lỗi máy móc tiềm ẩn, cải thiện độ chính xác gia công, giảm tỷ lệ phế phẩm và tăng hiệu quả sản xuất tổng thể. Kiểm tra thường xuyên không chỉ cải thiện độ tin cậy của máy móc mà còn kéo dài tuổi thọ thiết bị và giảm thiểu thời gian ngừng hoạt động ngoài dự kiến.
