Tải trọng nặng, hành trình gia công dài và thiết lập phức tạp có thể ảnh hưởng đến độ chính xác, hiệu quả và chi phí sản xuất. Việc lựa chọn sai phương pháp là điều không nên. trung tâm gia công giàn có thể dẫn đến quãng đường di chuyển không đủ, độ ổn định cắt kém hoặc đầu tư không cần thiết.
Nhưng làm sao bạn biết được máy nào phù hợp với phôi gia công của mình? Bạn nên tập trung vào khả năng chịu tải của bàn máy, độ cứng vững của máy, hiệu suất trục chính hay cấu trúc khung máy?
Hướng dẫn này sẽ giúp bạn hiểu rõ các yếu tố quan trọng cần xem xét khi lựa chọn trung tâm gia công kiểu khung giàn, giúp bạn đối chiếu thông số kỹ thuật máy với nhu cầu gia công thực tế và tránh những sai lầm mua sắm tốn kém.
Trước khi lựa chọn trung tâm gia công kiểu khung giàn, bạn cần hiểu rõ yêu cầu của các chi tiết gia công. Kích thước, trọng lượng, vật liệu và các thao tác gia công của chi tiết sẽ ảnh hưởng trực tiếp đến kích thước, cấu trúc và hiệu suất máy mà bạn cần.
Hãy bắt đầu với chi tiết gia công lớn nhất và nặng nhất mà bạn dự định gia công. Đừng chỉ chọn máy dựa trên hành trình trục X, Y và Z của nó.
Hãy xem xét các yếu tố sau:
Ví dụ, một chi tiết gia công dài 3.000 mm không tự động có nghĩa là máy có hành trình trục X 3.000 mm là đủ. Bạn cũng phải tính đến đường chạy dao và khoảng hở gia công.
Các loại vật liệu và quy trình cắt khác nhau đặt ra những yêu cầu khác nhau đối với máy móc của bạn.
Vật liệu phôi | Yêu cầu gia công | Nên ưu tiên điều gì? |
Gang đúc | Gia công phay, khoan, đục lỗ hạng nặng | Độ cứng máy, mô-men xoắn trục chính, kiểm soát rung động |
Thép cacbon | Gia công thô, xẻ rãnh, khoan sâu | Độ ổn định khi cắt, công suất trục chính, độ bền kết cấu |
Hợp kim nhôm | Gia công phay tốc độ cao, hoàn thiện | Tốc độ trục chính, tốc độ cấp liệu, loại bỏ phoi |
Thép khuôn | Bề mặt phức tạp, hoàn thiện chính xác | Độ ổn định nhiệt, độ chính xác, hiệu suất trục chính |
Nếu quy trình sản xuất của bạn bao gồm cả gia công thô nặng và gia công tinh chính xác, hãy chọn máy có thể duy trì độ ổn định khi cắt dưới tải trọng nặng đồng thời đáp ứng độ chính xác yêu cầu.
Một chiếc máy phù hợp với chi tiết gia công của bạn chưa chắc đã đáp ứng được mục tiêu sản xuất. Bạn cũng cần xem xét độ chính xác gia công và khối lượng sản xuất.
Hãy tự hỏi bản thân:
Đối với các chi tiết đòi hỏi độ chính xác cao, cần chú ý đến hình dạng máy, độ ổn định nhiệt và khả năng lặp lại.
Để đảm bảo sản xuất liên tục, cần xem xét thêm khả năng thay dao, khả năng loại bỏ phôi và độ tin cậy của máy móc.
Cấu trúc của trung tâm gia công kiểu khung giàn ảnh hưởng đến khả năng xử lý tải trọng nặng, duy trì độ ổn định khi cắt và sử dụng không gian xưởng. Lựa chọn tốt nhất phụ thuộc vào việc phôi gia công có thể di chuyển an toàn trong quá trình gia công hay không và bạn cần khoảng không gian trống bao nhiêu.
Nhu cầu gia công của bạn | Cấu trúc được đề xuất |
Khuôn và vật đúc lớn nằm trong giới hạn tải trọng của bàn. | Khung giàn bàn di động |
Các chi tiết gia công quá dài hoặc quá nặng | Giàn trục cột di động |
Chiều cao phôi tương tự và quá trình cắt nặng. | Thiết kế dầm cố định |
Các chi tiết gia công có chiều cao khác biệt đáng kể | Thiết kế thanh ngang có thể điều chỉnh |

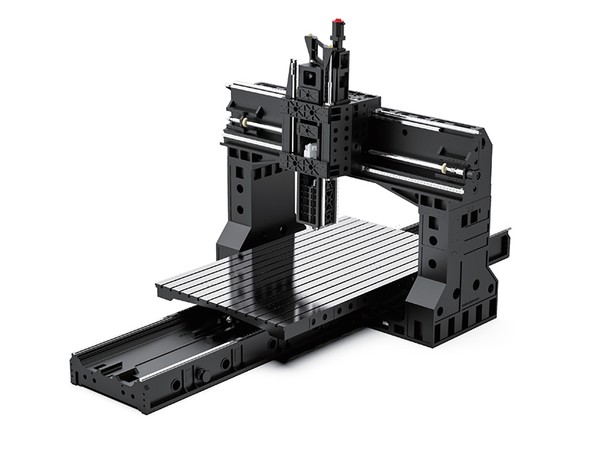

Trong thiết kế bàn di động, khung giàn vẫn đứng yên trong khi bàn làm việc di chuyển phôi dọc theo trục X.
Cấu trúc này phù hợp với các khuôn mẫu lớn, các bộ phận máy móc và các chi tiết đúc nằm trong khả năng chịu tải của bàn máy. Khung giàn cố định cung cấp một cấu trúc ổn định cho việc phay nặng và gia công chính xác.
Tuy nhiên, khi trọng lượng phôi tăng lên, tải trọng di chuyển cũng tăng theo. Bạn cần xem xét khả năng chịu tải của bàn máy, hiệu suất trục và diện tích sàn bổ sung cần thiết cho việc di chuyển bàn máy.
Trung tâm gia công giàn cột di động giữ bàn làm việc cố định trong khi cấu trúc giàn di chuyển dọc theo thân máy.
Thiết kế này đặc biệt hữu ích cho các chi tiết gia công dài hoặc nặng, chẳng hạn như bệ máy, khung kết cấu lớn và các bộ phận thiết bị công nghiệp.
Vì phôi gia công được giữ cố định, bạn có thể tránh việc di chuyển vài tấn vật liệu trong quá trình gia công. Tuy nhiên, bạn vẫn cần kiểm tra độ cứng vững của khung máy, hành trình khả dụng và không gian lắp đặt.
Thiết kế thanh ngang quyết định khoảng không gian thẳng đứng và khả năng gia công linh hoạt mà bạn có được.
Sau khi đã chọn được cấu trúc khung máy phù hợp, bước tiếp theo là kiểm tra xem thông số kỹ thuật của máy có đáp ứng được nhu cầu gia công thực tế của bạn hay không. Máy lớn hơn không phải lúc nào cũng đồng nghĩa với hiệu suất tốt hơn. Hãy tập trung vào các thông số ảnh hưởng đến khả năng chứa phôi, độ ổn định khi cắt và độ chính xác gia công.
Hành trình trục xác định khoảng cách mà dụng cụ cắt có thể di chuyển so với phôi. Tuy nhiên, hành trình máy không giống với không gian gia công hữu ích.

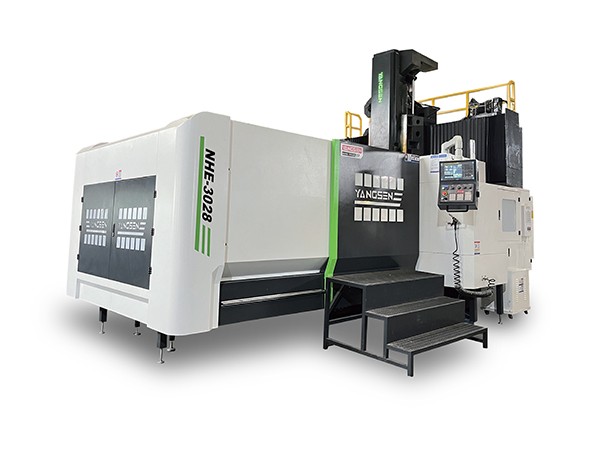

Bàn làm việc phải chịu được trọng lượng của cả phôi và các phụ kiện của nó mà không vượt quá khả năng chịu tải định mức của máy.
Kiểm tra kích thước bàn, tải trọng tối đa, bố trí rãnh chữ T và phân bố tải trọng cho phép. Chi tiết gia công nặng có trọng tâm không đều có thể cần thêm giá đỡ hoặc đồ gá đặc biệt.
Một lỗi thường gặp khi mua hàng là kiểm tra hành trình trục mà bỏ qua khoảng không gian vật lý giữa các cột và bên dưới trục chính.
Hãy chú ý đến:
Máy có thể có hành trình trục đủ lớn nhưng vẫn không thể gia công phôi một cách an toàn.
Việc lựa chọn trục chính nên phụ thuộc vào vật liệu phôi và các thao tác cắt gọt.
Đối với gia công thô thép hoặc gang khối lượng lớn, cần ưu tiên mô-men xoắn đủ lớn ở tốc độ cắt yêu cầu và khả năng cung cấp công suất ổn định. Đối với gia công hoặc hoàn thiện nhôm, tốc độ trục chính cao hơn có thể quan trọng hơn.
Không nên so sánh các máy chỉ dựa trên tốc độ trục chính tối đa hoặc công suất động cơ. Hãy kiểm tra biểu đồ mô-men xoắn và công suất của chúng để hiểu hiệu suất cắt thực tế.

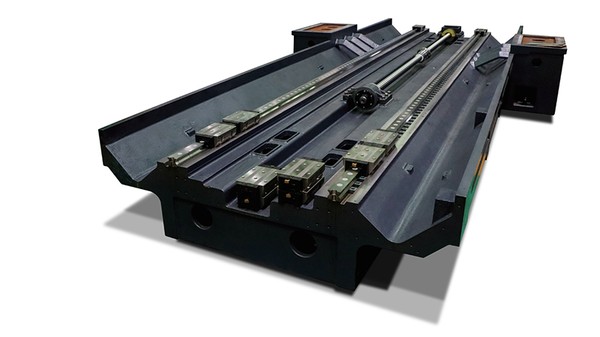

Các chi tiết gia công lớn thường yêu cầu đường cắt dài và tốc độ loại bỏ vật liệu cao. Độ cứng vững của máy ảnh hưởng trực tiếp đến độ rung, độ ổn định khi cắt và chất lượng bề mặt.
Kích thước gia công lớn khiến việc kiểm soát độ chính xác trở nên khó khăn hơn, đặc biệt là trên những quãng đường di chuyển dài.
Kiểm tra cả độ chính xác định vị và độ lặp lại, nhưng hãy nhớ rằng các giá trị này không trực tiếp thể hiện độ chính xác của sản phẩm hoàn thiện.
Đối với gia công các chi tiết lớn với độ chính xác cao, cần xem xét thêm các yếu tố như bù nhiệt, hình học máy, độ ổn định của đồ gá và phương pháp đo lường.
Cấu hình máy phù hợp phụ thuộc vào các thao tác bạn cần thực hiện. Các tính năng bổ sung có thể cải thiện hiệu quả gia công, nhưng các tùy chọn không cần thiết sẽ làm tăng chi phí đầu tư.
Hãy liệt kê tất cả các thao tác gia công cần thiết cho phôi của bạn trước khi chọn thiết bị tùy chọn. Ưu tiên các cấu hình giúp giảm thiểu việc kẹp phôi nhiều lần, cải thiện độ chính xác và rút ngắn thời gian gia công thay vì trả tiền cho các tính năng mà bạn hiếm khi sử dụng.
Dòng YANGSEN | Các tính năng chính | Ứng dụng được đề xuất |

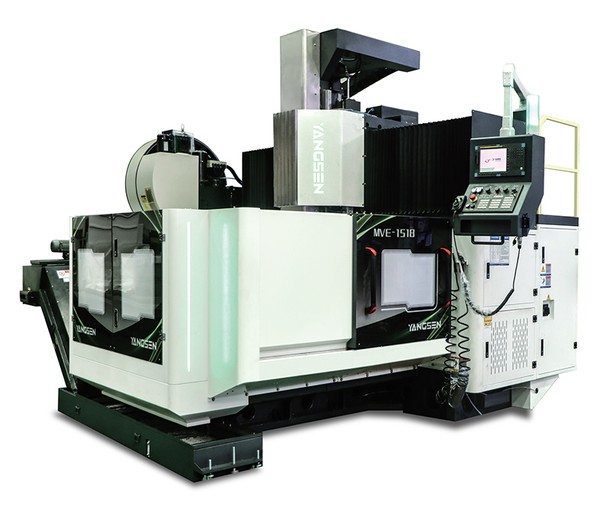

Dòng M | Thiết kế khung máy nhỏ gọn, hành trình trục X 1.500–3.000 mm, độ cứng vững cao. | Gia công khuôn mẫu, sản phẩm đúc cỡ trung bình đến lớn và gia công phay hạng nặng nói chung. |
Dòng N | Cấu trúc khung máy lớn hơn, hành trình trục X lên đến 7.000 mm ở các mẫu máy được liệt kê. | Các cấu kiện kết cấu lớn, gia công phay và khoan hạng nặng. |

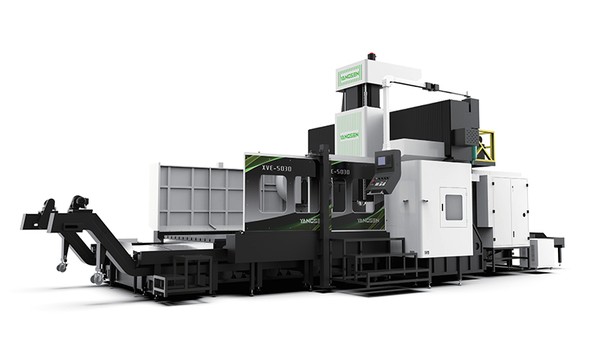

Dòng X (XVE/XHE) | Khung máy hạng nặng với cấu hình dẫn hướng tuyến tính hoặc cần gạt vuông; hành trình trục X lên đến 10.000 mm. | Gia công cơ khí hạng nặng các chi tiết thép và gang kích thước lớn. |
Dòng X (XVP/XHP) | Cấu trúc cột đôi di động với hành trình trục X từ 13.000 đến 25.000 mm. | Các chi tiết gia công cực dài, nặng và các cấu trúc công nghiệp lớn. |
Dòng K (K-Box-in-Box) | Thiết kế dầm hộp lồng hộp đối xứng với cấu hình đầu năm trục. | Các chi tiết nhôm kích thước lớn và gia công đa trục phức tạp |
Chọn máy phù hợp với ứng dụng của bạn
Trước khi mua trung tâm gia công kiểu khung giàn, bạn nên kiểm tra nhiều hơn các thông số kỹ thuật. Hãy chắc chắn rằng máy phù hợp với xưởng của bạn, yêu cầu gia công và nhu cầu sản xuất lâu dài.
Hỏi: Kích thước của trung tâm gia công kiểu giàn cần lớn hơn phôi gia công bao nhiêu?
A: Máy phải cung cấp đủ không gian cho phôi, đồ gá và toàn bộ quy trình gia công. Không có kích thước cố định nào cho mọi ứng dụng. Bạn nên kiểm tra hành trình trục, khoảng cách giữa các cột, khe hở trục chính và khả năng tiếp cận dụng cụ.
Hỏi: Trung tâm gia công giàn cột di động có tốt hơn cho các chi tiết gia công nặng không?
A: Trung tâm gia công giàn cột di động thường phù hợp hơn cho các chi tiết gia công cực nặng hoặc cực dài. Bàn làm việc cố định của nó giúp loại bỏ nhu cầu di chuyển chi tiết gia công trong quá trình gia công. Tuy nhiên, thiết kế bàn di động có thể tiết kiệm chi phí hơn nếu chi tiết gia công của bạn nằm trong khả năng chịu tải và phạm vi di chuyển của nó.
Hỏi: Một trung tâm gia công kiểu khung giàn có thể thực hiện cả gia công thô và gia công tinh được không?
A: Vâng, một trung tâm gia công giàn được cấu hình đúng cách có thể thực hiện cả gia công thô nặng và gia công tinh chính xác. Gia công thô nặng đòi hỏi mô-men xoắn trục chính và độ cứng vững của máy đủ lớn, trong khi gia công tinh phụ thuộc vào độ chính xác định vị, độ ổn định nhiệt và khả năng kiểm soát rung động.
Hỏi: Tôi nên chọn trung tâm gia công giàn 3 trục hay 5 trục?
A: Chọn máy 3 trục cho các thao tác phay và khoan tiêu chuẩn, hoặc máy 5 trục cho các bề mặt phức tạp và gia công đa góc. Máy 3 trục thường đủ dùng cho các bề mặt phẳng và các thao tác cơ bản. Cấu hình 5 trục cho phép bạn tiếp cận nhiều góc gia công hơn, giảm thiểu việc thiết lập lại cho các chi tiết phức tạp.
Hỏi: Làm thế nào tôi có thể kiểm tra độ chính xác của trung tâm gia công kiểu khung giàn trước khi mua?
A: Phương pháp đáng tin cậy nhất là xem xét các báo cáo kiểm tra độ chính xác và yêu cầu thử nghiệm gia công bằng cách sử dụng một phôi đại diện. Kiểm tra độ chính xác định vị, độ lặp lại và kết quả gia công trong điều kiện cắt thực tế. Đối với các chi tiết chính xác lớn, cũng cần xem xét độ ổn định nhiệt và độ chính xác trên quãng đường di chuyển dài.
Hỏi: Tôi cần cung cấp thông tin gì khi yêu cầu báo giá trung tâm gia công kiểu giàn?
A: Bạn nên cung cấp bản vẽ chi tiết gia công, kích thước, trọng lượng, vật liệu, dung sai và yêu cầu gia công. Đồng thời, hãy nêu rõ khối lượng sản xuất, hệ thống CNC ưu tiên và bất kỳ nhu cầu về dụng cụ đặc biệt nào. Thông tin đầy đủ giúp nhà cung cấp lựa chọn máy móc phù hợp, đề xuất cấu hình cần thiết và lập báo giá chính xác.
Việc lựa chọn trung tâm gia công giàn phù hợp bắt đầu bằng việc hiểu rõ yêu cầu của phôi gia công. Kích thước, trọng lượng, vật liệu và các thao tác gia công sẽ quyết định cấu trúc máy, phạm vi di chuyển, hiệu suất trục chính và các cấu hình bạn cần. Sự lựa chọn đúng đắn cần cân bằng giữa khả năng gia công, độ chính xác, hiệu quả và chi phí vận hành dài hạn.
CNC YANGSEN cung cấp nhiều giải pháp gia công khung giàn cho các kích thước phôi và nhu cầu gia công khác nhau. Hãy liên hệ với đội ngũ của chúng tôi kèm theo bản vẽ phôi và yêu cầu kỹ thuật để tìm cấu hình máy phù hợp nhất.
Hãy liên hệ với CNC Yangsen để tìm giải pháp gia công CNC phù hợp với nhu cầu sản xuất của bạn.
