Cách kiểm tra máy CNC trước khi vận chuyển

Làm sao bạn có thể chắc chắn rằng... Máy CNC Sản phẩm đáp ứng đúng yêu cầu của bạn trước khi xuất xưởng? Việc phát hiện các vấn đề về độ chính xác, thiếu linh kiện hoặc lỗi máy móc sau khi giao hàng có thể dẫn đến sự chậm trễ và chi phí sửa chữa tốn kém.

Kiểm tra trước khi giao hàng giúp bạn xác định các vấn đề này trước khi vận chuyển. Hướng dẫn này bao gồm các bài kiểm tra cần thiết, cách xác minh kết quả, tiến hành Kiểm tra Chấp nhận tại Nhà máy (FAT) từ xa và xác nhận máy CNC của bạn đã sẵn sàng để giao hàng.

Tại sao cần kiểm tra máy CNC trước khi vận chuyển?

Máy CNC có thể trông đã sẵn sàng để giao hàng, nhưng điều đó không có nghĩa là mọi bộ phận đều đáp ứng yêu cầu của bạn. Việc kiểm tra trước khi vận chuyển giúp bạn xác định các vấn đề khi máy vẫn còn ở nhà máy.

Dưới đây là bốn lý do chính tại sao việc kiểm tra trước khi giao hàng lại quan trọng:

• Xác minh cấu hình máy: Hãy xác nhận rằng kiểu máy, bộ điều khiển CNC, trục chính, kho chứa dụng cụ và các phụ kiện khớp với đơn đặt hàng của bạn.
• Kiểm tra độ chính xác gia công: Kiểm tra độ chính xác định vị, độ lặp lại và độ chính xác hình học so với các thông số kỹ thuật đã thỏa thuận.
• Phát hiện các vấn đề về chức năng: Xác định các vấn đề liên quan đến trục chính, chuyển động trục, bộ thay dao, hệ thống bôi trơn và hệ thống làm mát.
• Tránh những sự chậm trễ tốn kém: Giải quyết các vấn đề trước khi vận chuyển để giảm chi phí sửa chữa ở nước ngoài, chậm trễ lắp đặt và khiếu nại của khách hàng.

Bạn cần kiểm tra những gì trước khi vận chuyển máy CNC?

Việc kiểm tra toàn diện máy CNC cần bao gồm cấu hình máy, độ chính xác, hiệu suất cơ khí và các thử nghiệm chức năng. Trước khi phê duyệt vận chuyển, hãy đảm bảo kết quả thử nghiệm đáp ứng các thông số kỹ thuật đã thỏa thuận với nhà sản xuất.

1. Hình thức và cấu hình máy

Hãy bắt đầu bằng cách kiểm tra xem máy được giao có khớp với đơn đặt hàng của bạn hay không.

• Hình thức bên ngoài của máy: Kiểm tra xem có hư hỏng rõ ràng, rỉ sét, các bộ phận lỏng lẻo hoặc lỗi lắp ráp hay không.
• Thông số kỹ thuật máy: Kiểm tra lại model, hành trình trục X/Y/Z, thông số kỹ thuật trục chính và bộ điều khiển CNC.
• Phụ kiện tùy chọn: Hãy xác nhận rằng kho chứa dụng cụ, băng tải phoi, hệ thống làm mát và các phụ kiện khác đã đặt hàng đều đã được lắp đặt.
• Nhận dạng máy: Hãy kiểm tra số sê-ri và tên sản phẩm so với chứng từ đặt hàng của bạn.

2. Độ chính xác hình học và định vị

Kiểm tra độ chính xác xác nhận liệu máy CNC có thể đạt được độ chính xác chuyển động theo yêu cầu hay không. Hai bước kiểm tra quan trọng là:

• Độ chính xác hình học: Dùng các dụng cụ đo thích hợp để đo độ thẳng, độ vuông góc, độ song song và các sai số hình học khác.

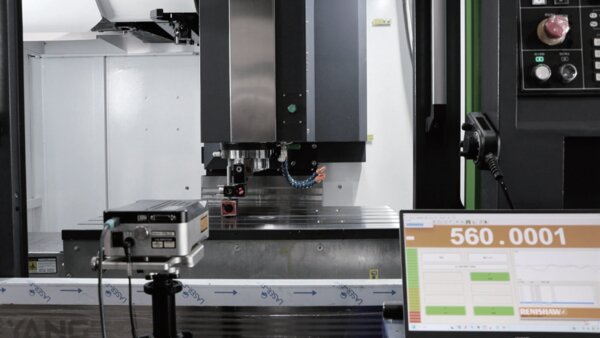

• Độ chính xác và khả năng lặp lại của vị trí: Sử dụng giao thoa kế laser để đo sai số định vị trục và độ chính xác của chuyển động lặp lại.

Kiểm tra bằng thanh đo (ballbar test) cũng có thể đánh giá hiệu suất nội suy tròn và giúp xác định các lỗi liên quan đến trục.

CNC YANGSEN sử dụng máy đo giao thoa laser Renishaw XL80 và hệ thống đo độ cứng bi Renishaw QC20W như một phần của quy trình sản xuất. khả năng kiểm tra chất lượng.

3. Vận hành trục chính và trục quay

Trục chính và trục cấp liệu ảnh hưởng trực tiếp đến độ ổn định và hiệu suất gia công. Hãy yêu cầu nhà sản xuất trình diễn hoạt động của trục chính ở các tốc độ khác nhau và cung cấp các kết quả kiểm tra liên quan.

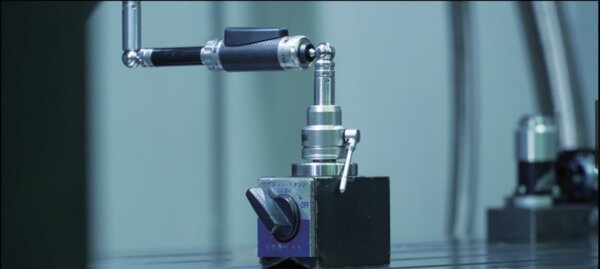

• Độ lệch trục chính: Đo độ lệch tâm trục chính bằng thiết bị kiểm tra phù hợp.
• Vận hành trục chính: Kiểm tra xem có tiếng ồn bất thường, rung động và thay đổi nhiệt độ trong quá trình hoạt động hay không.
• Phong trào trục: Kiểm tra xem chuyển động có mượt mà trong toàn bộ phạm vi hành trình đã chỉ định hay không.
• Kẹp dụng cụ: Kiểm tra chức năng kẹp và nhả dụng cụ trục chính.

4. Kiểm tra chức năng và an toàn máy móc

Một cỗ máy vượt qua các bài kiểm tra độ chính xác cũng phải hoạt động an toàn và đáng tin cậy.

Kiểm tra các chức năng sau:

• Hệ thống thay dao tự động (ATC): Kiểm tra việc thay đổi dụng cụ và định vị dụng cụ chính xác.
• Hệ thống điều khiển CNC: Kiểm tra quá trình thực thi chương trình, lệnh trục, cảnh báo và các chức năng vận hành cơ bản.
• Hệ thống phụ trợ: Kiểm tra hệ thống bôi trơn, làm mát, thủy lực và khí nén (nếu có).
• Thiết bị an toàn: Kiểm tra các nút dừng khẩn cấp, khóa liên động cửa, bảo vệ giới hạn và các tính năng an toàn khác đã được lắp đặt.

5. Cắt thử và kiểm tra phôi

Đối với các máy móc có yêu cầu độ chính xác cao, cần thống nhất về vật liệu thử nghiệm, điều kiện cắt, phương pháp kiểm tra và tiêu chí chấp nhận trước khi tiến hành thử nghiệm.

Trong quá trình làm bài kiểm tra, hãy chú ý đến:

• Hiệu suất cắt: Quan sát độ rung, tiếng ồn bất thường và độ ổn định khi cắt.
• Độ chính xác về kích thước: Kiểm tra kích thước sản phẩm hoàn thiện so với dung sai quy định.
• Hoàn thiện bề mặt: Kiểm tra xem bề mặt gia công có đáp ứng các yêu cầu đã thỏa thuận hay không.
• Độ đồng nhất gia công: Nếu cần, hãy so sánh các lần cắt lặp lại để đánh giá tính ổn định của quy trình.

Các nhà sản xuất có thể sử dụng máy đo tọa độ (CMM) hoặc các dụng cụ đo phù hợp khác để kiểm tra các chi tiết cần thử nghiệm.

Cách tiến hành kiểm tra máy CNC từ xa

Nếu bạn không thể đến thăm nhà máy trước khi giao hàng, việc kiểm tra từ xa cho phép bạn xác minh máy CNC của mình thông qua video trực tiếp và báo cáo thử nghiệm. Tuy nhiên, bạn nên thỏa thuận trước các yêu cầu kiểm tra với nhà sản xuất.

Bước 1: Chuẩn bị danh sách kiểm tra

Trước khi kiểm tra bằng video, hãy xác nhận những hạng mục cần kiểm tra, bao gồm cấu hình máy, độ chính xác, hoạt động trục chính và các chức năng an toàn.

Hãy chia sẻ danh sách kiểm tra của bạn với nhà sản xuất để họ chuẩn bị sẵn các thiết bị và tài liệu cần thiết.

Bước 2: Sắp xếp cuộc kiểm tra trực tuyến qua video

Lên lịch cuộc gọi video với đội ngũ kỹ thuật của nhà sản xuất. Trong quá trình kiểm tra, hãy yêu cầu họ:

• Hiển thị nhãn máy và số sê-ri.
• Trình bày hoạt động của trục chính và chuyển động của trục.
• Kiểm tra hệ thống thay dao tự động và các hệ thống phụ trợ.
• Trình bày mẫu thử cắt hoặc kiểm tra độ chính xác khi đã được thỏa thuận.

Bước 3: Xem xét báo cáo kiểm tra

Chỉ riêng video không thể xác nhận độ chính xác gia công. Hãy yêu cầu báo cáo đo lường, bao gồm các thử nghiệm định vị bằng laser, kết quả độ chính xác hình học và hồ sơ cắt thử (nếu có).

Hãy kiểm tra xem các báo cáo có khớp với số sê-ri của máy và các tiêu chuẩn chấp nhận đã thỏa thuận hay không.

Bước 4: Xác nhận kết quả trước khi giao hàng

Hãy xem xét lại kết quả kiểm tra với nhà sản xuất của bạn. Nếu phát hiện bất kỳ vấn đề nào, hãy yêu cầu biện pháp khắc phục và kiểm tra lại trước khi phê duyệt.

Sau khi đáp ứng đầy đủ các yêu cầu kiểm tra đã thỏa thuận, hãy xác nhận việc chấp nhận bằng văn bản trước khi tiến hành vận chuyển.

Kiểm tra từ xa kết hợp trình diễn máy móc trực tiếp với kết quả kiểm tra được ghi lại. Điều này giúp bạn xác minh. chất lượng máy móc Không cần phải đến nhà máy và giảm thiểu rủi ro phát sinh các vấn đề bất ngờ sau khi giao hàng.

Bạn nên yêu cầu những loại giấy tờ kiểm tra nào?

Hãy kiểm tra xem các tài liệu có xác định đúng máy móc của bạn, bao gồm kết quả đo thực tế và tham chiếu đến các tiêu chí chấp nhận đã được thống nhất hay không. Bất kỳ thử nghiệm nào không đạt yêu cầu đều phải được ghi lại các hành động khắc phục và kết quả thử nghiệm lại.

Dưới đây là những tài liệu quan trọng cần yêu cầu:

Nếu máy CNC không đạt kiểm định thì sao?

Nếu máy CNC của bạn không đạt kiểm định, đừng vội vàng phê duyệt xuất xưởng. Trước tiên, hãy yêu cầu nhà sản xuất xác định nguyên nhân và ghi lại vấn đề bằng kết quả đo lường, hình ảnh hoặc video. Sau đó, nhà sản xuất nên thực hiện các điều chỉnh hoặc sửa chữa cần thiết và lặp lại các bài kiểm tra bị ảnh hưởng.

Sau khi khắc phục sự cố, hãy xem xét lại các báo cáo kiểm tra đã được cập nhật và so sánh kết quả với các thông số kỹ thuật đã được thống nhất. Nếu vẫn còn vấn đề chưa được giải quyết, hãy thảo luận các bước tiếp theo với nhà sản xuất trước khi xác nhận nghiệm thu.

Câu hỏi thường gặp về kiểm tra máy CNC

Hỏi: Thử nghiệm nghiệm thu tại nhà máy (FAT) đối với máy CNC là gì?

A: Kiểm tra nghiệm thu tại nhà máy (FAT) là một cuộc kiểm tra do nhà sản xuất thực hiện trước khi giao hàng. Nó xác minh rằng máy CNC đáp ứng các thông số kỹ thuật đã thỏa thuận, bao gồm cấu hình máy, độ chính xác, chức năng và hiệu suất gia công. FAT giúp xác định và giải quyết các vấn đề tiềm ẩn trước khi giao hàng.

Hỏi: Tôi có thể kiểm tra máy CNC từ xa trước khi giao hàng không?

A: Vâng, bạn có thể sắp xếp một cuộc kiểm tra từ xa với nhà sản xuất máy CNC của mình. Thông qua các cuộc gọi video trực tiếp, bạn có thể kiểm tra cấu hình máy, quan sát các thử nghiệm chức năng và xem xét các báo cáo kiểm tra. Để xác minh độ chính xác, hãy yêu cầu dữ liệu đo lường thực tế thay vì chỉ dựa vào video.

Hỏi: Máy CNC cần phải vượt qua những bài kiểm tra độ chính xác nào trước khi giao hàng?

A: Các thử nghiệm độ chính xác phổ biến trên máy CNC bao gồm độ chính xác hình học, độ chính xác định vị, độ lặp lại và thử nghiệm nội suy tròn. Các nhà sản xuất có thể sử dụng máy đo giao thoa laser, hệ thống thanh cân bằng và các dụng cụ đo chính xác. Các thử nghiệm cần thiết và dung sai chấp nhận được phụ thuộc vào loại máy và các thông số kỹ thuật đã thỏa thuận.

Hỏi: Có cần thiết phải thực hiện thử nghiệm cắt trước khi giao máy CNC không?

A: Nên thực hiện thử nghiệm cắt vì nó giúp xác minh hiệu suất gia công thực tế của máy. Thử nghiệm này có thể phát hiện các vấn đề về độ ổn định khi cắt, độ chính xác kích thước và độ nhẵn bề mặt mà có thể không xuất hiện trong quá trình thử nghiệm không tải. Đối với các ứng dụng đòi hỏi cao, cần thống nhất trước về vật liệu thử nghiệm, điều kiện cắt và tiêu chí chấp nhận.

Hỏi: FAT và SAT khác nhau như thế nào đối với máy CNC?

A: Kiểm tra nghiệm thu tại nhà máy (FAT) được thực hiện tại nhà máy của nhà sản xuất trước khi giao hàng để xác minh chất lượng và chức năng của máy móc. Kiểm tra nghiệm thu tại công trường (SAT) diễn ra sau khi lắp đặt tại cơ sở của khách hàng để xác nhận rằng máy móc hoạt động chính xác trong điều kiện thực tế tại công trường. Cả hai đều giúp đảm bảo việc giao hàng và vận hành máy móc thành công.

Phần kết luận

Kiểm tra máy CNC trước khi vận chuyển giúp bạn xác định các vấn đề tiềm ẩn và tránh những sự chậm trễ tốn kém sau khi giao hàng. Bằng cách kiểm tra cấu hình máy, độ chính xác, chức năng và hiệu suất cắt, bạn có thể xác nhận liệu máy có đáp ứng yêu cầu của mình hay không.

Nếu bạn không thể đến thăm nhà máy, việc kiểm tra từ xa và các báo cáo thử nghiệm chi tiết có thể giúp bạn xác minh chất lượng máy móc trước khi phê duyệt xuất xưởng.

Hãy liên hệ với CNC YANGSEN để thảo luận về việc kiểm tra trước khi giao hàng, thử nghiệm nghiệm thu tại nhà máy và các báo cáo kiểm tra hiện có. Đội ngũ kỹ thuật của chúng tôi có thể giúp bạn xác minh máy móc trước khi xuất xưởng.
