Làm thế nào để chọn máy CNC phù hợp cho gia công bán dẫn?

Oct 26, 2026

Không phải mọi máy CNC đều đáp ứng được yêu cầu gia công bán dẫn. Một máy hoạt động tốt với các chi tiết kim loại thông thường có thể gặp khó khăn với dung sai chặt chẽ, các chi tiết phức tạp và chất lượng bề mặt cần thiết cho các linh kiện thiết bị bán dẫn.

Từ vỏ buồng chính xác đến các tấm làm mát bằng chất lỏng, ngay cả những sai sót nhỏ trong gia công cũng có thể dẫn đến các vấn đề lắp ráp, hỏng gioăng hoặc phải làm lại tốn kém. Việc lựa chọn máy móc không phù hợp cũng có thể làm tăng thời gian sản xuất và chi phí vận hành.

Vậy làm thế nào để chọn máy CNC phù hợp cho các ứng dụng này? Hướng dẫn này sẽ phân tích chi tiết các thách thức gia công chính, thông số kỹ thuật máy và các loại máy CNC để giúp bạn đề xuất giải pháp phù hợp cho khách hàng của mình.

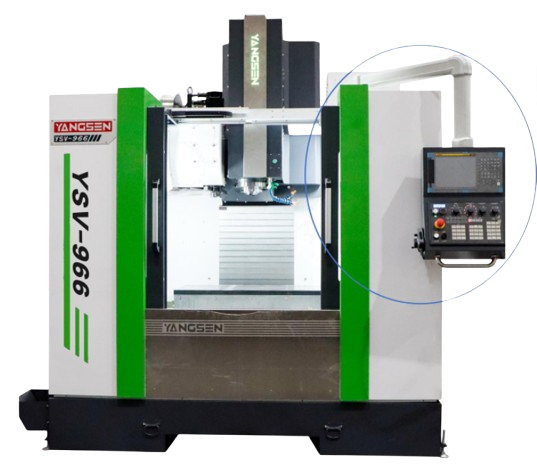

 Vertical Machining Center



Những bộ phận nào cần gia công CNC trong ngành công nghiệp bán dẫn?

Thiết bị sản xuất chất bán dẫn chứa nhiều chi tiết kim loại chính xác cao, có chức năng nâng đỡ, định vị, làm mát và bảo vệ các linh kiện quan trọng. Các chi tiết này có kích thước, hình dạng và chức năng khác nhau, do đó yêu cầu gia công CNC của chúng không phải lúc nào cũng giống nhau.

Bảng dưới đây thể hiện các bộ phận thiết bị bán dẫn thông dụng và các yêu cầu gia công chính của chúng.



Thành phần

Các yêu cầu gia công chính

Khung và đế thiết bị

Diện tích gia công lớn, bề mặt lắp đặt phẳng và vị trí lỗ chính xác giúp lắp ráp thiết bị ổn định.

Vỏ buồng

Các chi tiết bên trong được gia công chính xác, bề mặt làm kín nhẵn mịn và các lỗ lắp đặt chuẩn xác đảm bảo lắp ráp đáng tin cậy.

Tấm gắn chính xác

Dung sai kích thước chặt chẽ, độ phẳng tốt và vị trí lỗ chính xác để căn chỉnh linh kiện.

Tấm làm mát bằng chất lỏng

Các kênh làm mát chính xác, bề mặt làm kín phẳng và các gờ nhỏ giúp giảm nguy cơ rò rỉ.

Ống dẫn làm mát

Các đường dẫn bên trong được thiết kế chính xác, các mối nối ren và các điểm giao nhau gọn gàng đảm bảo dòng chảy chất làm mát ổn định.



Trong số các bộ phận này, tấm làm mát bằng chất lỏng và ống dẫn làm mát đang trở nên quan trọng trong các thiết bị bán dẫn tiên tiến và thiết bị liên quan đến trí tuệ nhân tạo. Các kênh bên trong và bề mặt làm kín của chúng đòi hỏi sự gia công cẩn thận để đảm bảo hiệu suất làm mát đáng tin cậy.



 Liquid Cooling Plate Channels



Đối với các đại lý máy CNC, hiểu rõ những khác biệt này là bước đầu tiên để đề xuất thiết bị phù hợp. Một tấm kim loại nhỏ có độ chính xác cao có thể được gia công trên máy... trung tâm gia công đứngTrong khi đó, một bệ thiết bị lớn hoặc vỏ bọc phức tạp có thể yêu cầu một giàn hoặc trung tâm gia công nằm ngang.



Điều gì khiến việc gia công CNC chất bán dẫn trở nên khó khăn?

Các bộ phận thiết bị bán dẫn thường đòi hỏi nhiều hơn so với gia công kim loại tiêu chuẩn. Dung sai chặt chẽ, thành mỏng, các chi tiết bên trong phức tạp và yêu cầu bề mặt nghiêm ngặt có thể gây khó khăn trong việc duy trì chất lượng nhất quán. Hiểu được những thách thức này giúp bạn lựa chọn máy CNC đáp ứng nhu cầu sản xuất của khách hàng.



Dung sai chặt chẽ và độ ổn định kích thước

Ngay cả những sai lệch nhỏ về kích thước cũng có thể ảnh hưởng đến độ khớp nối của các bộ phận thiết bị bán dẫn. Các tấm gắn, vỏ buồng và các linh kiện chính xác khác thường yêu cầu vị trí lỗ chính xác, bề mặt phẳng và kích thước nhất quán.

Nhiệt lượng sinh ra trong quá trình gia công có thể làm cho phôi giãn nở, trong khi lực cắt có thể dẫn đến biến dạng. Máy CNC có độ chính xác định vị tốt, độ ổn định nhiệt và cấu trúc chắc chắn giúp giảm thiểu những vấn đề này.



 Machined Aluminum Housing



Vật liệu khó gia công và các bộ phận thành mỏng

Hợp kim nhôm và thép không gỉ thường được sử dụng trong các linh kiện thiết bị bán dẫn, nhưng chúng lại đặt ra những thách thức gia công khác nhau.

Nhôm tương đối dễ cắt, tuy nhiên các tiết diện mỏng có thể bị uốn cong dưới áp lực kẹp hoặc lực cắt. Thép không gỉ đòi hỏi phải kiểm soát cẩn thận các điều kiện cắt do khả năng chống cắt cao hơn và xu hướng cứng hóa khi gia công.

Đối với các vỏ có thành mỏng và các tấm có độ chính xác cao, quá trình gia công phải cân bằng giữa việc loại bỏ vật liệu và độ ổn định kích thước.



Yêu cầu về độ hoàn thiện bề mặt và độ sạch

Chất lượng bề mặt rất quan trọng đối với các linh kiện thiết bị bán dẫn, đặc biệt là những linh kiện có bề mặt tiếp xúc hoặc các cụm lắp ráp khít chặt. Dấu vết dụng cụ, gờ và vết xước có thể ảnh hưởng đến hiệu suất tiếp xúc hoặc gây cản trở quá trình lắp ráp.

Các mảnh vụn và dung dịch cắt còn sót lại cũng có thể tạo ra nguy cơ ô nhiễm. Mặc dù việc làm sạch cuối cùng đòi hỏi các quy trình riêng biệt, gia công CNC nên giảm thiểu sự hình thành bavia và giúp loại bỏ cặn gia công dễ dàng hơn.

Chất lượng bề mặt tốt phụ thuộc vào điều kiện cắt ổn định, dụng cụ phù hợp và khả năng loại bỏ phoi hiệu quả.



Các kênh phức tạp và bề mặt làm kín

Các tấm làm mát bằng chất lỏng và các ống dẫn làm mát thường chứa các kênh hẹp, các lỗ giao nhau và các bề mặt làm kín cần độ chính xác cao. Những đặc điểm này có thể khó gia công và kiểm tra.

Các gờ sắc nhọn còn sót lại bên trong các kênh làm mát có thể hạn chế dòng chảy chất lỏng hoặc bị vỡ ra trong quá trình hoạt động. Độ phẳng hoặc độ hoàn thiện bề mặt kém xung quanh các khu vực làm kín cũng có thể làm tăng nguy cơ rò rỉ.

Gia công các chi tiết này đòi hỏi đường chạy dao chính xác, điều kiện cắt ổn định và kiểm soát cẩn thận các đặc điểm bên trong. Mục tiêu không chỉ là độ chính xác về kích thước mà còn là hiệu suất lắp ráp và làm kín đáng tin cậy.



 Liquid Cooling Plate



Các yếu tố quan trọng cần xem xét khi lựa chọn máy CNC

Việc lựa chọn máy CNC để gia công bán dẫn bắt đầu từ chi tiết gia công, chứ không phải từ kiểu máy. Các chi tiết khác nhau đòi hỏi độ chính xác, độ cứng vững của máy và tính linh hoạt trong gia công khác nhau. Trước khi đề xuất thiết bị, bạn nên đánh giá năm yếu tố sau.



Kích thước phôi và hành trình máy

Trước tiên, hãy kiểm tra kích thước, trọng lượng của phôi và diện tích gia công cần thiết. Máy CNC phải có đủ hành trình để chứa phôi, đồ gá và dụng cụ cắt.

Ví dụ, các cơ sở sản xuất thiết bị bán dẫn quy mô lớn có thể yêu cầu... trung tâm gia công kiểu giànTrong khi đó, các tấm đế nhỏ hơn thường có thể được gia công trên trung tâm gia công đứng.

Hãy chú ý đến ba thông số kỹ thuật sau:

  • Di chuyển theo tọa độ X/Y/Z: Đảm bảo đủ không gian cho phôi gia công, sự di chuyển của dụng cụ và các đồ gá.
  • Kích thước và khả năng chịu tải của bàn: Xác nhận rằng máy có thể chịu được trọng lượng tổng cộng của phôi và các đồ gá một cách an toàn.
  • Giấy phép làm việc: Cần chừa đủ không gian cho việc thay dụng cụ, kẹp phôi và gia công các chi tiết sâu.

Máy có không gian làm việc lớn hơn không phải lúc nào cũng tốt hơn. Mục tiêu là phải phù hợp giữa năng lực máy móc với kích thước chi tiết cần gia công.



Độ chính xác và khả năng lặp lại

Các linh kiện thiết bị bán dẫn thường yêu cầu vị trí lỗ chính xác, bề mặt phẳng và kích thước nhất quán giữa các lô sản xuất.

Khi so sánh các máy CNC, hãy tập trung vào:

  • Độ chính xác định vị: Mức độ chính xác mà máy đạt được so với vị trí đã được lập trình.
  • Khả năng lặp lại: Máy móc luôn quay trở lại vị trí ban đầu một cách nhất quán.
  • Độ ổn định nhiệt: Máy duy trì độ chính xác tốt đến mức nào khi nhiệt độ thay đổi trong quá trình hoạt động.

Tuy nhiên, độ chính xác định vị của máy móc không thôi chưa đủ để đảm bảo độ chính xác của sản phẩm hoàn thiện. Lực cắt, đồ gá, dụng cụ và sự thay đổi nhiệt độ cũng ảnh hưởng đến kết quả.

Đối với các ứng dụng đòi hỏi độ chính xác cao, hãy yêu cầu nhà cung cấp cung cấp báo cáo kiểm tra độ chính xác hoặc tiến hành gia công mẫu dựa trên bản vẽ của khách hàng.



Tốc độ trục chính và độ cứng của máy

Hiệu suất trục chính cần phải phù hợp với vật liệu và quy trình gia công chứ không chỉ đơn thuần là đạt tốc độ quay cao nhất.

Các linh kiện bán dẫn bằng nhôm thường được hưởng lợi từ tốc độ trục chính cao hơn để gia công hoàn thiện hiệu quả. Các chi tiết bằng thép không gỉ có thể yêu cầu mô-men xoắn và độ cứng vững của máy lớn hơn để duy trì điều kiện cắt ổn định.

Hãy xem xét những điều sau:

  • Tốc độ trục chính: Chọn dải tốc độ phù hợp với vật liệu phôi, đường kính dụng cụ và thao tác cắt.
  • Mô-men xoắn trục chính: Đảm bảo đủ lực cắt, đặc biệt đối với các dụng cụ lớn hơn hoặc vật liệu cứng hơn.
  • Độ cứng của máy: Hãy tìm kiếm một cấu trúc máy ổn định giúp giảm rung động và cải thiện chất lượng bề mặt.

Đối với các tấm gắn chính xác và vỏ thành mỏng, việc cắt ổn định thường quan trọng hơn công suất trục chính tối đa.



Cấu hình trục và tính linh hoạt trong gia công

Số lượng trục gia công ảnh hưởng đến hiệu quả hoạt động của máy CNC trong việc gia công các chi tiết thiết bị bán dẫn phức tạp.

Máy phay CNC 3 trục thường đủ dùng cho các tấm đế phẳng, giá đỡ và tấm làm mát bằng chất lỏng có các kênh dẫn dễ tiếp cận. Tuy nhiên, vỏ buồng hoặc ống dẫn làm mát có các chi tiết ở nhiều mặt có thể cần thêm trục gia công.

Máy 4 trục cho phép phôi quay để gia công các mặt khác nhau, trong khi một máy khác thì không. Trung tâm gia công 5 trục Có thể tiếp cận các bề mặt góc cạnh hoặc phức tạp với ít thao tác thiết lập hơn.

Hãy chọn thêm trục khi chúng mang lại lợi ích rõ rệt về khả năng tiếp cận gia công, độ chính xác định vị hoặc thời gian thiết lập. Nhiều trục hơn không tự động đồng nghĩa với kết quả gia công tốt hơn.

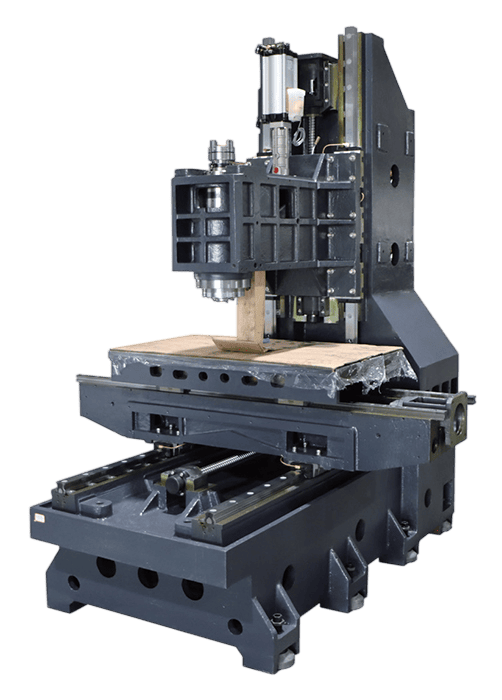

 Vertical Machining Center in Factory



Chất làm mát, loại bỏ phôi và kiểm soát quy trình

Hệ thống làm mát và loại bỏ phoi hiệu quả giúp duy trì điều kiện cắt ổn định và giảm thiểu các khuyết tật trong quá trình gia công.

Điều này đặc biệt quan trọng khi gia công các tấm và ống dẫn làm mát bằng chất lỏng, nơi phoi và bavia có thể còn sót lại bên trong các đường dẫn hẹp.

Kiểm tra các hệ thống hỗ trợ của máy:

  • Cung cấp dung dịch làm mát: Cung cấp khả năng bôi trơn và làm mát phù hợp để kiểm soát nhiệt độ cắt.
  • Hệ thống loại bỏ phôi: Giúp ngăn ngừa sự tích tụ phoi, hư hỏng dụng cụ và trầy xước bề mặt.
  • Giám sát công cụ: Giúp phát hiện sự hao mòn hoặc hư hỏng của dụng cụ trước khi nó ảnh hưởng đến chất lượng sản phẩm.
  • Tính ổn định của quy trình: Hỗ trợ đạt được kết quả ổn định trong các chu kỳ gia công dài hoặc sản xuất lặp đi lặp lại.

Cần nhớ rằng dung dịch làm mát trong máy CNC khác với hệ thống làm mát bằng chất lỏng được sử dụng trong thiết bị bán dẫn thành phẩm. Các kênh làm mát được gia công vẫn cần được loại bỏ bavia, làm sạch và kiểm tra kỹ lưỡng trước khi lắp ráp.

Tóm lại, máy CNC phù hợp cần đáp ứng được chất lượng sản phẩm yêu cầu mà không cần bổ sung thêm công suất hoặc tính năng không cần thiết. Hãy đánh giá các yếu tố này dựa trên bản vẽ và yêu cầu sản xuất của khách hàng trước khi so sánh các loại máy cụ thể.



Loại máy CNC nào phù hợp nhất để gia công linh kiện bán dẫn?

Không có một loại máy CNC nào phù hợp với mọi ứng dụng gia công bán dẫn. Một tấm đế lắp ráp chính xác, một vỏ buồng và một đế thiết bị lớn đều có những yêu cầu gia công khác nhau.

Đối với hầu hết các linh kiện phẳng, máy phay CNC (VMC) là điểm khởi đầu thiết thực. trung tâm gia công ngang Máy tiện nhiều trục phù hợp hơn với các chi tiết cần gia công nhiều mặt, trong khi trung tâm gia công kiểu khung giàn xử lý các cấu kiện kết cấu lớn hơn. Máy 5 trục trở nên hữu ích khi các góc phức tạp hoặc không gian tiếp cận dụng cụ hạn chế khiến việc thiết lập lặp đi lặp lại trở nên khó khăn.



 Gantry Machining Center



Loại máy CNC

Các linh kiện bán dẫn phù hợp

Ưu điểm chính

Trung tâm gia công đứng (VMC)

Tấm gắn, giá đỡ, tấm tản nhiệt chất lỏng

Thích hợp cho các bề mặt phẳng, lỗ chính xác, rãnh và kênh làm mát được phay.

Trung tâm gia công ngang (HMC)

Vỏ buồng, ống dẫn làm mát, các bộ phận nhiều mặt

Hỗ trợ gia công nhiều mặt với ít thao tác thiết lập và loại bỏ phôi hiệu quả.

Trung tâm gia công kiểu giàn

Khung thiết bị cỡ lớn, đế, tấm gắn quá khổ

Cung cấp không gian làm việc rộng rãi và khả năng hỗ trợ ổn định cho các chi tiết gia công nặng hoặc quá khổ.

Trung tâm gia công 5 trục

Vỏ máy phức tạp, đường dẫn góc cạnh, linh kiện chính xác

Giúp tiếp cận dụng cụ tốt hơn với các chi tiết góc cạnh và bề mặt phức tạp, đồng thời giảm thiểu việc phải điều chỉnh lại vị trí.



Các đại lý cần xác nhận điều gì trước khi đề xuất máy CNC?

Trước khi đề xuất máy CNC để gia công bán dẫn, các nhà cung cấp cần hiểu rõ nhu cầu sản xuất thực tế của khách hàng. Một máy có thể đáp ứng các thông số kỹ thuật cơ bản nhưng vẫn không phù hợp với các bộ phận hoặc quy trình sản xuất cần thiết.

Vui lòng xác nhận năm điểm này trước khi lập báo giá:

  • Bản vẽ chi tiết gia công và vật liệu: Yêu cầu bản vẽ 2D hoặc 3D và xác nhận loại vật liệu, kích thước chi tiết và các đặc điểm gia công chính.
  • Dung sai yêu cầu và độ hoàn thiện bề mặt: Xác định các kích thước quan trọng, yêu cầu về độ phẳng và thông số kỹ thuật về độ hoàn thiện bề mặt có thể ảnh hưởng đến việc lựa chọn máy móc.
  • Kích thước chi tiết và khối lượng sản xuất: Kiểm tra trọng lượng tối đa của phôi, kích thước lô sản xuất và sản lượng dự kiến ​​để xác định công suất và hiệu quả cần thiết của máy.
  • Các tính năng quan trọng và yêu cầu kiểm tra: Hãy hỏi về các bề mặt làm kín, các kênh bên trong và các yêu cầu kiểm tra đặc biệt. Ví dụ, các bộ phận làm mát bằng chất lỏng có thể cần kiểm tra rò rỉ bổ sung.
  • Ngân sách và cấu hình máy móc: Xác nhận ngân sách của khách hàng và xem họ có cần bộ thay dao tự động, bàn xoay, hệ thống dò tìm hoặc các thiết bị tùy chọn khác hay không.

Đối với các chi tiết phức tạp hoặc yêu cầu độ chính xác cao, hãy yêu cầu thử nghiệm gia công mẫu trước khi đưa ra khuyến nghị cuối cùng về máy móc. Điều này giúp xác minh xem máy móc và quy trình gia công được đề xuất có đáp ứng được yêu cầu của khách hàng hay không.



Câu hỏi thường gặp

Hỏi: Những vật liệu nào được sử dụng trong gia công CNC chất bán dẫn?

A: Hợp kim nhôm và thép không gỉ được sử dụng rộng rãi cho các linh kiện thiết bị bán dẫn. Nhôm phù hợp với các cấu trúc nhẹ, tấm gắn và các linh kiện làm mát bằng chất lỏng nhờ khả năng gia công và dẫn nhiệt tốt. Thép không gỉ thường được sử dụng ở những nơi cần khả năng chống ăn mòn và độ bền cao. Một số ứng dụng cũng yêu cầu titan, đồng hoặc nhựa kỹ thuật.

Hỏi: Máy VMC có thể gia công tấm làm mát bằng chất lỏng không?

A: Có. Máy phay đứng (VMC) có thể gia công nhiều loại tấm nhôm làm mát bằng chất lỏng, bao gồm cả các rãnh làm mát, lỗ lắp đặt và bề mặt làm kín. Tuy nhiên, máy phải đảm bảo độ chính xác định vị, hiệu suất trục chính và hành trình làm việc đủ tốt. Việc loại bỏ bavia, làm sạch và kiểm tra rò rỉ đúng cách cũng cần thiết để đảm bảo các tấm thành phẩm đáp ứng các yêu cầu chức năng.

Hỏi: Gia công CNC 5 trục có cần thiết cho các linh kiện bán dẫn không?

A: Không. Nhiều bộ phận thiết bị bán dẫn có thể được gia công hiệu quả bằng máy CNC 3 trục hoặc 4 trục. Trung tâm gia công 5 trục phù hợp hơn cho các bộ phận có góc phức tạp, bề mặt khó tiếp cận hoặc nhiều hướng gia công khác nhau. Các nhà cung cấp chỉ nên khuyến nghị gia công 5 trục khi nó mang lại lợi ích rõ ràng về độ chính xác, giảm thời gian thiết lập hoặc hiệu quả sản xuất.

Hỏi: Làm thế nào các đại lý có thể kiểm tra độ chính xác của gia công CNC trước khi giao hàng?

A: Các đại lý có thể yêu cầu báo cáo độ chính xác của máy, kết quả kiểm tra định vị và độ lặp lại, và các thử nghiệm gia công mẫu. Đối với các linh kiện bán dẫn quan trọng, mẫu cần được kiểm tra so với bản vẽ của khách hàng, bao gồm kích thước, vị trí lỗ, độ phẳng và độ hoàn thiện bề mặt. Một thử nghiệm mẫu thành công sẽ cung cấp bằng chứng mạnh mẽ hơn về khả năng gia công so với chỉ dựa vào thông số kỹ thuật của máy.



Phần kết luận

Việc lựa chọn máy CNC phù hợp cho gia công bán dẫn phụ thuộc vào nhiều yếu tố chứ không chỉ thông số kỹ thuật của máy. Kích thước phôi, vật liệu, độ chính xác yêu cầu và độ phức tạp của chi tiết đều ảnh hưởng đến hiệu suất của máy. Đối với các nhà cung cấp máy CNC, việc hiểu rõ những yêu cầu này giúp bạn đưa ra khuyến nghị về thiết bị phù hợp đồng thời tránh được chi phí không cần thiết.
