Trong gia công CNC, việc thay dao chậm có thể làm giảm hiệu quả sản xuất một cách nghiêm trọng.
Nếu máy của bạn thường xuyên dừng để thay dụng cụ, thời gian chu kỳ sẽ kéo dài, hiệu suất gia công giảm và quá trình sản xuất tự động trở nên khó khăn — đặc biệt là khi gia công các chi tiết phức tạp cần nhiều dụng cụ.
Đây là lý do tại sao hệ thống thay dao tự động (ATC) lại quan trọng đến vậy trong các máy CNC hiện đại.
Tuy nhiên, các loại máy thay dao tự động khác nhau mang lại những ưu điểm khác nhau. Một số tập trung vào... Thay đổi dụng cụ nhanh hơn, một số cung cấp dung lượng công cụ lớn hơntrong khi những thiết kế khác lại dành cho máy móc nhỏ gọn hoặc gia công cơ khí hạng nặng.
Hiểu rõ sự khác biệt giữa các loại ATC có thể giúp bạn lựa chọn máy CNC phù hợp hơn với nhu cầu sản xuất của mình.

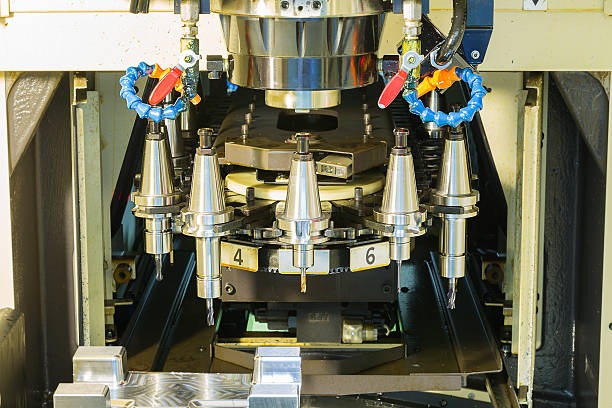

Hệ thống thay dao tự động (ATC) là một hệ thống được sử dụng trong máy CNC để thay đổi dụng cụ cắt tự động trong quá trình gia công mà không cần thao tác thủ công.
Khi chương trình gia công yêu cầu một dụng cụ khác để khoan, phay, taro hoặc doa, hệ thống thay dao tự động (ATC) sẽ nhanh chóng tháo dụng cụ hiện tại và nạp dụng cụ tiếp theo vào trục chính. Điều này cho phép máy tiếp tục gia công mà không cần dừng sản xuất.
Một hệ thống thay dao tự động điển hình thường bao gồm:
So với việc thay dao thủ công, hệ thống thay dao tự động (ATC) giúp:
Hiện nay, máy thay dao tự động được sử dụng rộng rãi trong các trung tâm gia công đứng, trung tâm gia công ngang, trung tâm gia công kiểu giàn và Máy CNC 5 trụcđặc biệt là đối với các bộ phận yêu cầu nhiều thao tác gia công trong một lần thiết lập.
Các máy CNC khác nhau sử dụng các hệ thống thay dao tự động khác nhau tùy thuộc vào yêu cầu gia công, số lượng dao, hiệu quả sản xuất và cấu trúc máy. Dưới đây là các loại hệ thống thay dao tự động phổ biến nhất được sử dụng trong các trung tâm gia công CNC.

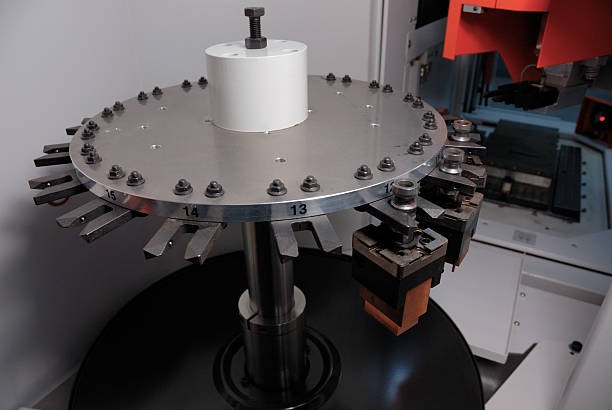

Máy thay dao tự động kiểu dù thường được sử dụng trong các doanh nghiệp nhỏ và vừa. trung tâm gia công thẳng đứng.
Các dụng cụ được sắp xếp theo chiều dọc trong một hộp chứa hình tròn, và trục chính di chuyển trực tiếp đến vị trí dụng cụ trong quá trình thay dụng cụ.
Thuận lợi:
Hạn chế:
Ứng dụng phổ biến:

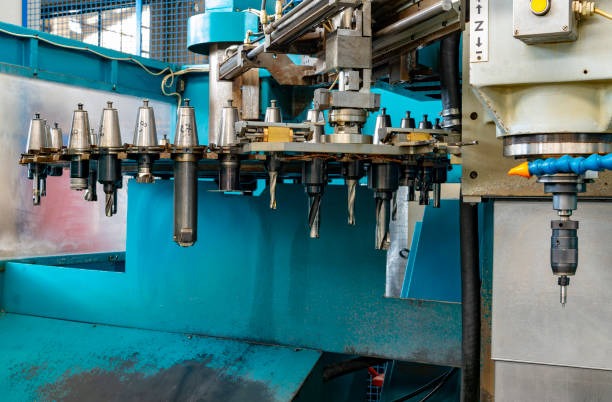

Hệ thống thay dao tự động kiểu tay cần sử dụng một tay cần cơ khí để tự động thay đổi dụng cụ giữa trục chính và kho chứa dụng cụ.
Đây là một trong những hệ thống thay dao tự động (ATC) phổ biến nhất được sử dụng trong các trung tâm gia công CNC tốc độ cao.
Thuận lợi:
Hạn chế:
Ứng dụng phổ biến:

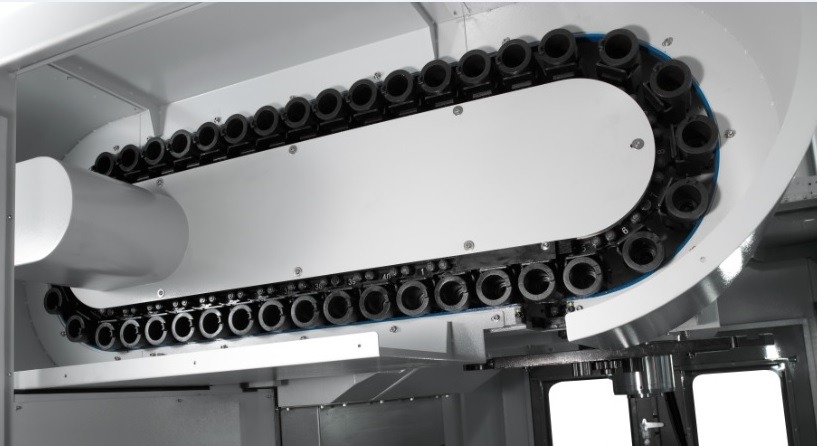

Hệ thống thay dao tự động kiểu xích sử dụng kho chứa dao dẫn động bằng xích với dung lượng lưu trữ dao lớn.
Thiết kế này thường được sử dụng trong các máy CNC cỡ lớn cần nhiều dụng cụ trong quá trình gia công.
Thuận lợi:
Hạn chế:
Ứng dụng phổ biến:
Hệ thống thay dao tự động kiểu xoay tròn sử dụng một hộp chứa dụng cụ hình tròn có thể xoay được, được gắn bên cạnh hoặc phía trên trục chính.
Nó được sử dụng rộng rãi trong các trung tâm gia công CNC cỡ trung bình.
Thuận lợi:
Hạn chế:
Ứng dụng phổ biến:

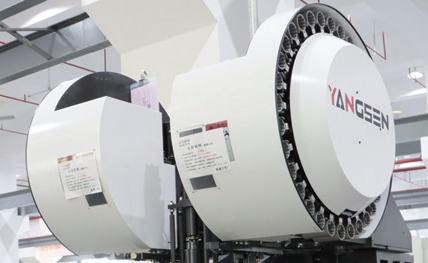

Hệ thống ATC kiểu trống lưu trữ các dụng cụ xung quanh cấu trúc trống quay.
Loại này được thiết kế cho các máy nhỏ gọn yêu cầu định vị dụng cụ tương đối nhanh.
Thuận lợi:
Hạn chế:
Ứng dụng phổ biến:
Hệ thống thay dao tự động kiểu tuyến tính sắp xếp các dụng cụ theo đường thẳng thay vì theo hình tròn.
Loại này thường được sử dụng trong các máy CNC tùy chỉnh hoặc các hệ thống gia công đặc biệt.
Thuận lợi:
Hạn chế:
Ứng dụng phổ biến:
Các loại máy thay dao tự động khác nhau có những ưu điểm riêng về tốc độ thay dao, dung lượng dao, kích thước máy và ứng dụng gia công. Việc lựa chọn máy thay dao tự động phù hợp phụ thuộc vào yêu cầu sản xuất và môi trường gia công của bạn.
Loại ATC | Tốc độ thay dao | Dung lượng công cụ | Không gian máy | Trị giá | Tốt nhất cho |
ATC kiểu dù | Chậm | Thấp | Nhỏ gọn | Thấp | Máy phay CNC cỡ nhỏ và gia công cơ khí nhẹ |
ATC kiểu tay | Rất nhanh | Trung bình đến cao | Trung bình | Cao hơn | Gia công tốc độ cao và tự động |
ATC kiểu xích | Nhanh | Rất cao | Lớn | Cao | Gia công phức tạp và máy CNC cỡ lớn |
ATC kiểu băng chuyền | Trung bình | Trung bình | Nhỏ gọn | Trung bình | Gia công CNC tổng quát |
Trống loại ATC | Tốc độ trung bình đến nhanh | Trung bình | Nhỏ gọn | Trung bình | Trung tâm gia công nhỏ gọn |
ATC loại tuyến tính | Chậm | Trung bình | Chiều dài lắp đặt lớn hơn | Trung bình | Hệ thống CNC tùy chỉnh |
Nếu hiệu quả sản xuất là ưu tiên hàng đầu, các hệ thống thay dao tự động kiểu cánh tay thường là nhanh nhất vì chúng có thể thay đổi dụng cụ nhanh chóng bằng cánh tay robot.
Các hệ thống thay dao tự động kiểu dù và kiểu tuyến tính hoạt động chậm hơn, do đó phù hợp hơn cho các ứng dụng gia công nhẹ.
Hệ thống thay dao tự động kiểu xích cung cấp dung lượng lưu trữ dụng cụ lớn nhất và phù hợp hơn cho các chi tiết phức tạp cần nhiều dụng cụ cắt.
Hệ thống thay dao tự động kiểu dù thường có dung lượng chứa dao hạn chế và phù hợp hơn cho các công việc gia công đơn giản.
Các loại ATC dạng dù, dạng băng chuyền và dạng trống nhỏ gọn hơn và phù hợp với các máy móc có không gian lắp đặt hạn chế.
Các hệ thống thay đạn tự động kiểu xích yêu cầu nhiều không gian máy hơn do cấu trúc kho chứa lớn hơn của chúng.
Các trạm kiểm soát không lưu kiểu dù thường là lựa chọn tiết kiệm nhất.
Các thiết bị ATC kiểu tay đòn và kiểu xích có giá thành cao hơn do tốc độ nhanh hơn, dung lượng lớn hơn và cấu trúc phức tạp hơn.
Không có loại máy thay dao tự động nào được coi là "tốt nhất" tuyệt đối.
Đối với các quy trình gia công nhỏ gọn và tiết kiệm chi phí, bộ thay dao tự động kiểu dù hoặc kiểu băng chuyền là những lựa chọn phổ biến.
Đối với sản xuất tốc độ cao, các hệ thống thay dao tự động kiểu cánh tay sẽ phù hợp hơn.
Đối với các chi tiết lớn và gia công phức tạp, hệ thống thay dao tự động kiểu xích mang lại tính linh hoạt tốt hơn và dung lượng chứa dụng cụ lớn hơn.
Việc lựa chọn hệ thống thay dao tự động (ATC) phù hợp phụ thuộc vào yêu cầu gia công, khối lượng sản xuất và mục tiêu tự động hóa của bạn.
Không phải mọi máy CNC đều cần bộ thay dao tự động cỡ lớn hoặc tốc độ cao. Bộ thay dao tự động phù hợp phụ thuộc vào cách bạn gia công các chi tiết trong sản xuất hàng ngày.
Nếu bạn chủ yếu gia công các chi tiết đơn giản chỉ với một vài dụng cụ, hệ thống thay dao tự động (ATC) nhỏ gọn thường là đủ. Nhưng nếu quá trình gia công của bạn bao gồm nhiều thao tác, thay dao thường xuyên hoặc chu kỳ sản xuất dài, thì hệ thống ATC có dung lượng lớn hơn sẽ trở nên quan trọng hơn.
Khi lựa chọn hệ thống kiểm soát không lưu (ATC), có một số yếu tố quan trọng cần xem xét.
Trong sản xuất quy mô lớn, mỗi giây thời gian thay dao đều ảnh hưởng đến hiệu quả gia công tổng thể.
Hệ thống ATC nhanh hơn giúp giảm thời gian chu kỳ.
Việc thay dao chậm làm tăng thời gian máy ngừng hoạt động.
Gia công tốc độ cao thường đòi hỏi hiệu suất ATC nhanh hơn.
Các hệ thống ATC kiểu tay cần thường được sử dụng khi tốc độ sản xuất là ưu tiên hàng đầu.
Số lượng dụng cụ cắt khác nhau tùy thuộc vào từng bộ phận.
Đối với gia công đơn giản, một hộp chứa dụng cụ nhỏ có thể là đủ. Tuy nhiên, các chi tiết phức tạp thường yêu cầu:
Các hệ thống ATC lớn hơn giúp giảm việc thay thế dụng cụ thủ công và cải thiện tính liên tục của quá trình gia công.
Hệ thống thay dao tự động (ATC) ổn định rất quan trọng đối với độ chính xác gia công và độ tin cậy lâu dài.
Việc định vị dụng cụ không chính xác hoặc thay dụng cụ không ổn định có thể gây ra:
Đối với sản xuất chu kỳ dài, độ ổn định của hệ thống thay dao tự động (ATC) thường quan trọng hơn tốc độ thay dao.
Một số hệ thống kiểm soát không lưu (ATC) yêu cầu không gian lắp đặt lớn hơn.
Các máy nhỏ gọn thường sử dụng hệ thống thay dao tự động kiểu dù hoặc kiểu băng chuyền, trong khi các trung tâm gia công lớn hơn có thể hỗ trợ hệ thống kiểu xích với dung lượng chứa dao cao hơn.
Cấu trúc máy móc ảnh hưởng trực tiếp đến loại hệ thống điều khiển tự động (ATC) nào có thể được lắp đặt.
Các hệ thống kiểm soát không lưu phức tạp hơn thường đòi hỏi nhiều công tác bảo trì hơn.
Trước khi lựa chọn bộ điều khiển ATC, nhiều nhà sản xuất cũng cân nhắc đến các yếu tố sau:
Hệ thống điều khiển không lưu (ATC) đơn giản hơn có thể giảm thời gian ngừng hoạt động để bảo trì và độ phức tạp trong vận hành.
Các ngành công nghiệp khác nhau có các yêu cầu về kiểm soát không lưu (ATC) khác nhau.
Gia công khuôn thường đòi hỏi tốc độ thay dao nhanh hơn.
Gia công cơ khí trong ngành hàng không vũ trụ thường yêu cầu khả năng chế tạo dụng cụ lớn hơn.
Gia công chính xác nói chung có thể tập trung nhiều hơn vào hiệu quả chi phí.
Các dây chuyền sản xuất tự động đòi hỏi hoạt động ổn định, chu kỳ dài.
Việc lựa chọn hệ thống điều khiển tự động (ATC) phù hợp với nhu cầu sản xuất thực tế của bạn quan trọng hơn là chỉ chọn hệ thống lớn nhất.
Loại máy thay dao tự động nào được sử dụng phổ biến nhất?
Hệ thống thay dao tự động kiểu tay cần và kiểu băng chuyền là hai loại phổ biến nhất trong các trung tâm gia công CNC. Hệ thống thay dao tự động kiểu tay cần được ưa chuộng cho gia công tốc độ cao, trong khi hệ thống kiểu băng chuyền được sử dụng rộng rãi trong các trung tâm gia công đứng thông thường nhờ sự cân bằng giữa chi phí và hiệu suất.
Loại ATC nào phù hợp nhất cho gia công tốc độ cao?
Hệ thống thay dao tự động kiểu tay cần thường là lựa chọn tốt nhất cho gia công tốc độ cao vì chúng cho phép thay dao nhanh hơn và giảm thời gian không cắt gọt. Chúng thường được sử dụng trong gia công khuôn mẫu, các bộ phận hàng không vũ trụ và sản xuất tự động.
Máy thay dao tự động có thể chứa được bao nhiêu dụng cụ?
Dung lượng chứa dụng cụ phụ thuộc vào thiết kế của hệ thống thay dao tự động (ATC). Các hệ thống ATC kiểu dù nhỏ có thể chứa từ 12 đến 24 dụng cụ, trong khi các hệ thống kiểu xích lớn có thể chứa hơn 60 hoặc thậm chí 100 dụng cụ cho các ứng dụng gia công phức tạp.
Tại sao các máy CNC cỡ lớn lại sử dụng bộ thay dao tự động kiểu xích?
Máy CNC cỡ lớn thường gia công các chi tiết phức tạp đòi hỏi nhiều dụng cụ cắt. Hệ thống thay dao tự động kiểu xích cung cấp dung lượng chứa dụng cụ lớn hơn và tính linh hoạt tốt hơn cho quá trình gia công chu kỳ dài và các hoạt động đa bước.
Nguyên nhân nào gây ra lỗi ở bộ thay dao tự động?
Các sự cố thường gặp của hệ thống thay dao tự động (ATC) bao gồm sai lệch vị trí dụng cụ, hỏng cảm biến, thiếu bôi trơn, các bộ phận cơ khí bị mòn và lắp đặt giá đỡ dụng cụ không chính xác. Bảo trì thường xuyên giúp cải thiện độ tin cậy của ATC và giảm thời gian ngừng hoạt động của máy.
Hệ thống kiểm soát không lưu (ATC) cần được bảo trì định kỳ như thế nào?
Kiểm tra và bảo trì thường xuyên rất quan trọng để đảm bảo hiệu suất hoạt động ổn định của hệ thống thay dao tự động (ATC). Việc bôi trơn, kiểm tra cảm biến, kiểm tra và vệ sinh giá đỡ dụng cụ cần được thực hiện định kỳ để giảm thiểu lỗi thay dao và thời gian ngừng hoạt động ngoài dự kiến.
Một hệ thống thay dao tự động tốt không chỉ đơn thuần là thay dao mà còn ảnh hưởng trực tiếp đến hiệu quả gia công, thời gian chu kỳ và sự ổn định sản xuất.
Các loại ATC khác nhau được thiết kế cho các nhu cầu gia công khác nhau. Việc lựa chọn hệ thống phù hợp có thể giúp giảm thời gian ngừng hoạt động, cải thiện tự động hóa và làm cho quá trình gia công phức tạp hiệu quả hơn.
Nếu năng suất sản xuất của bạn vẫn bị hạn chế bởi tốc độ thay dao chậm hoặc dung lượng dao không đủ, hệ thống thay dao tự động (ATC) có thể là một trong những yếu tố quan trọng nhất cần xem xét khi lựa chọn máy CNC.
