Cấu trúc khung cố định và khung di động là hai trong số những thiết kế phổ biến nhất được sử dụng trong các hệ thống gia công CNC. Cả hai cấu hình đều được thiết kế để mang lại hiệu suất gia công chính xác, nhưng chúng khác nhau đáng kể về cấu trúc máy, khả năng xử lý phôi, độ cứng vững và khả năng sản xuất. Trong máy khung cố định, khung máy vẫn đứng yên trong khi bàn làm việc di chuyển trong quá trình gia công.

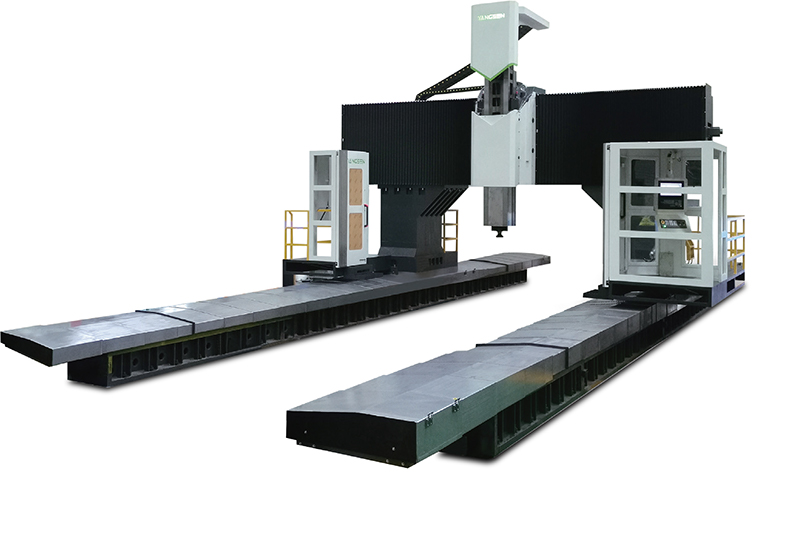

Trong máy phay giàn di động, bàn làm việc được giữ cố định trong khi giàn di chuyển dọc theo khu vực gia công. Những khác biệt về cấu trúc này ảnh hưởng đến độ chính xác gia công, khả năng chứa vật liệu, kích thước máy, năng suất và tính phù hợp tổng thể cho ứng dụng. Hiểu rõ những khác biệt này giúp các nhà sản xuất lựa chọn giải pháp CNC phù hợp nhất với yêu cầu sản xuất của họ.

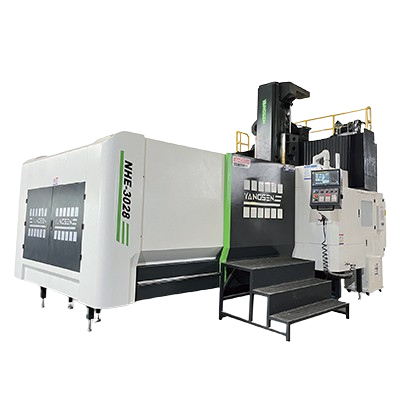

Máy CNC kiểu giàn cố định có cấu trúc giàn đứng yên, với cầu trục được giữ cố định trong suốt quá trình gia công. Trong cấu hình này, bàn làm việc di chuyển bên dưới giàn trong khi trục chính thực hiện các thao tác cắt dọc theo nhiều trục.
Không giống như các hệ thống khung giàn di động, phôi gia công di chuyển dọc theo thân máy trong quá trình gia công. Thiết kế này giảm thiểu chuyển động ở cấu trúc máy phía trên và cho phép cụm trục chính duy trì độ ổn định cao hơn trong các ứng dụng cắt nặng. Máy CNC khung giàn cố định thường được sử dụng trong các ngành công nghiệp yêu cầu độ cứng cao, dung sai chặt chẽ và chất lượng bề mặt hoàn thiện vượt trội.
Máy CNC kiểu khung cố định có nhiều cấu hình khác nhau để đáp ứng các yêu cầu gia công đa dạng. Việc lựa chọn loại máy cụ thể phụ thuộc vào các yếu tố như kích thước phôi, loại vật liệu, khối lượng sản xuất và độ chính xác gia công yêu cầu.
Khung giàn cố định một cột
Máy phay giàn cố định một cột được thiết kế cho các ứng dụng gia công nhẹ và các chi tiết nhỏ. Những máy này thường có kích thước nhỏ gọn trong khi vẫn duy trì độ cứng vững và độ chính xác tốt. Chúng thường được sử dụng trong các xưởng và nhà máy sản xuất gia công các chi tiết cỡ trung bình và cần các giải pháp gia công tiết kiệm chi phí.
Khung giàn cố định hai cột
Máy giàn hai cột Đây là một trong những cấu hình phổ biến nhất được sử dụng trong sản xuất công nghiệp. Cấu trúc hai cột cung cấp sự hỗ trợ vượt trội cho khung máy cố định, cải thiện đáng kể độ cứng vững và ổn định của máy. Những máy này lý tưởng cho các hoạt động gia công hạng nặng, khuôn mẫu lớn và các ứng dụng cắt kim loại chính xác.
Cổng cố định tốc độ cao
Máy CNC khung cố định tốc độ cao được thiết kế đặc biệt cho các ứng dụng yêu cầu chu kỳ gia công nhanh mà không làm giảm độ chính xác. Những máy này tích hợp hệ thống servo tiên tiến, cụm trục chính nhẹ và công nghệ điều khiển chuyển động được tối ưu hóa để đạt được năng suất cao hơn trong khi vẫn duy trì độ chính xác tuyệt vời.
Khung giàn cố định chịu tải nặng
Máy phay giàn cố định hạng nặng được chế tạo để gia công các vật liệu lớn và khó gia công như thép, gang và hợp kim công nghiệp. Khung máy được gia cố và hệ thống trục chính mạnh mẽ cho phép chúng xử lý các điều kiện cắt khắc nghiệt đồng thời duy trì sự ổn định và độ tin cậy lâu dài.

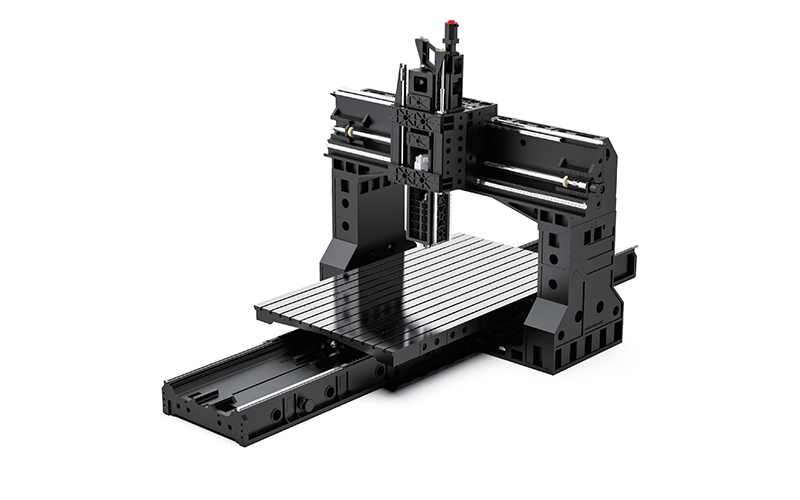

Cấu trúc của máy CNC kiểu khung cổng cố định được thiết kế để đạt độ cứng vững cao và hiệu suất gia công ổn định. Trong thiết kế này, khung cổng được cố định trên khung máy trong khi bàn làm việc di chuyển trong quá trình vận hành, đảm bảo việc cắt gọt được kiểm soát và chính xác.
Khung máy thường được làm bằng gang hoặc thép hàn, có khả năng chống rung tốt và độ ổn định lâu dài. Cần trục cố định được gắn chắc chắn ở cả hai bên của thân máy, giúp giảm chuyển động kết cấu và cải thiện độ chính xác gia công. Bàn làm việc di chuyển dọc theo các ray dẫn hướng chính xác với hệ thống điều khiển servo để duy trì vị trí chính xác và mượt mà. Các hệ thống hiện đại cũng bao gồm bộ điều khiển CNC tiên tiến và các cụm trục chính để đạt hiệu quả cao hơn.
Dưới đây là một vài lý do chúng tôi lựa chọn giàn nâng cố định:
Ưu điểm của giàn cố định | Nhược điểm của giàn cố định |
Độ cứng kết cấu và khả năng chống rung tuyệt vời | Khả năng xử lý các chi tiết gia công quá khổ còn hạn chế. |
Độ chính xác gia công vượt trội và dung sai chặt chẽ hơn. | Cần diện tích sàn lớn hơn do bàn di chuyển. |
Lý tưởng cho việc cắt gọt vật liệu cứng và gia công các vật liệu có độ bền cao. | Ít linh hoạt hơn khi xử lý các tấm giấy cực dài. |
Chất lượng bề mặt hoàn thiện được cải thiện và độ ổn định khi cắt cũng được nâng cao. | Việc di chuyển bàn nặng có thể tạo ra quán tính bổ sung. |
Tuổi thọ dụng cụ dài hơn nhờ điều kiện cắt ổn định. | Kích thước máy có thể tăng lên đáng kể đối với các khu vực làm việc lớn. |
Giảm sự hao mòn cấu trúc trên các bộ phận của giàn máy. | Nhìn chung, yêu cầu không gian lắp đặt cao hơn. |
Hiệu suất lâu dài đáng tin cậy trong môi trường công nghiệp. | Có thể không hiệu quả bằng hệ thống giàn di động cho sản xuất khổ lớn. |

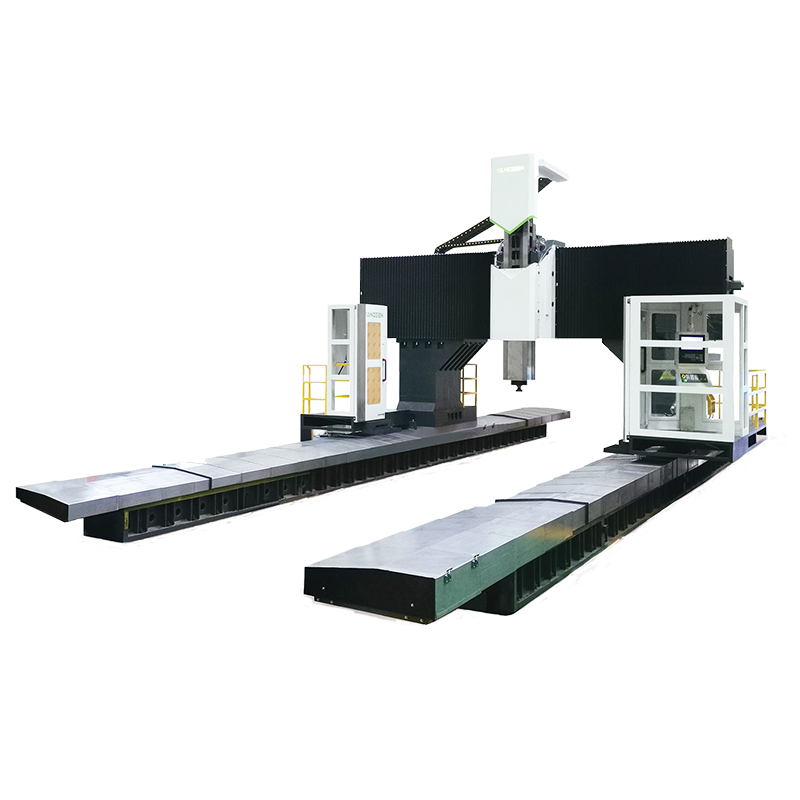

Máy CNC kiểu giàn di động là hệ thống gia công trong đó giàn di chuyển trên một bàn làm việc cố định trong quá trình hoạt động, trong khi phôi vẫn được giữ cố định tại chỗ. Thiết kế này được sử dụng rộng rãi trong các ngành công nghiệp yêu cầu gia công khổ lớn và xử lý vật liệu linh hoạt. Không giống như các hệ thống giàn cố định, chuyển động cấu trúc tập trung vào chính giàn, cho phép máy bao phủ diện tích gia công rộng hơn mà không cần di chuyển bàn làm việc. Điều này làm cho máy CNC kiểu giàn di động rất phù hợp để gia công các tấm kim loại khổ lớn, các tấm dài và các bộ phận công nghiệp lớn một cách hiệu quả và ổn định.
Máy CNC kiểu giàn di động Có nhiều cấu hình khác nhau tùy thuộc vào yêu cầu sản xuất và quy mô gia công. Mỗi loại được thiết kế để cân bằng giữa tốc độ, độ cứng vững và tính linh hoạt của không gian làm việc.
Cần trục di động tải nhẹ
Hệ thống máy công nghiệp hạng nhẹ được sử dụng cho các công việc sản xuất quy mô nhỏ như chế biến gỗ, làm biển hiệu và gia công cơ khí nhẹ. Chúng mang lại khả năng vận hành nhanh và hiệu suất tiết kiệm chi phí cho các ứng dụng gia công không đòi hỏi công suất lớn.
Cần cẩu di động công nghiệp
Máy giàn di động cấp công nghiệp được chế tạo cho môi trường sản xuất liên tục. Chúng có khung chắc chắn hơn, hệ thống dẫn hướng được cải tiến và khả năng chịu tải cao hơn, phù hợp cho việc gia công kim loại, sản xuất các bộ phận hàng không vũ trụ và vật liệu composite.
Cổng di động tốc độ cao
Những máy móc này được thiết kế cho chu kỳ sản xuất nhanh. Chúng sử dụng hệ thống servo tiên tiến và điều khiển chuyển động tối ưu để đạt được tốc độ cắt nhanh trong khi vẫn duy trì độ chính xác chấp nhận được cho sản xuất quy mô lớn.
Khung giàn di động cỡ cực lớn
Các cấu hình cỡ cực lớn được sử dụng cho các vật liệu quá khổ như linh kiện đóng tàu, tấm nhôm lớn và các bộ phận kết cấu. Những máy móc này cung cấp hành trình di chuyển dài hơn và các tùy chọn thiết kế có khả năng mở rộng cao.
Cấu trúc của máy CNC kiểu giàn di động được thiết kế để tối đa hóa tính linh hoạt của khu vực làm việc và hiệu quả xử lý vật liệu. Trong hệ thống này, bàn làm việc hoàn toàn cố định, trong khi giàn di chuyển dọc theo trục X để thực hiện các thao tác gia công.
Khung máy cung cấp nền tảng ổn định, hỗ trợ các chi tiết gia công nặng và quá khổ mà không bị dịch chuyển. Khung máy, được gắn trên các thanh dẫn hướng tuyến tính chính xác, di chuyển trơn tru trên khu vực gia công và mang theo cụm trục chính để thực hiện các thao tác cắt. Điều này giảm thiểu nhu cầu di chuyển các vật liệu lớn trong quá trình gia công, cải thiện hiệu quả thao tác.
Máy CNC kiểu giàn di động được ưa chuộng rộng rãi trong các ngành công nghiệp có sản phẩm lớn và sản xuất linh hoạt. Dưới đây là những lý do chính để lựa chọn máy CNC kiểu giàn di động.
Ưu điểm của giàn di động | Nhược điểm của giàn di động |
Thích hợp cho các chi tiết gia công lớn và quá khổ. | Độ cứng thấp hơn một chút so với giàn cố định. |
Việc chất tải vật liệu trở nên dễ dàng hơn nhờ bàn cố định. | Độ rung có thể tăng lên trong quá trình cắt vật liệu nặng. |
Tối ưu hóa không gian trong nhiều bố cục nhà máy. | Độ ổn định giảm ở tốc độ gia công rất cao. |
Năng suất cao cho sản xuất quy mô lớn | Cần bảo trì các bộ phận chuyển động thường xuyên hơn. |
Thích hợp cho quy trình làm việc công nghiệp liên tục. | Một số hạn chế nhỏ trong các ứng dụng đòi hỏi độ chính xác cực cao. |
Linh hoạt cho nhiều ngành công nghiệp và vật liệu khác nhau | Hiệu suất cắt có thể thay đổi trong điều kiện tải nặng. |
Thiết kế có khả năng mở rộng cho các nhu cầu gia công cực lớn. | Không phải lúc nào cũng lý tưởng cho việc gia công với dung sai rất nhỏ. |
Máy CNC kiểu khung cố định và khung di động khác nhau ở một số khía cạnh quan trọng, chẳng hạn như cấu trúc, hiệu suất, chi phí và yêu cầu bảo trì. Những khác biệt này ảnh hưởng trực tiếp đến hiệu suất của từng máy trong các ứng dụng công nghiệp thực tế và giúp các nhà sản xuất quyết định hệ thống nào phù hợp nhất với nhu cầu sản xuất của họ.
Máy CNC kiểu khung cố định được chế tạo với cấu trúc cầu cố định, trong đó khung máy vẫn giữ nguyên vị trí trong khi bàn làm việc di chuyển trong quá trình gia công. Thiết kế này mang lại độ cứng vững cao và độ ổn định tuyệt vời. Ngược lại, máy CNC kiểu khung di động sử dụng bàn làm việc cố định trong khi khung máy di chuyển trên khu vực gia công. Điều này cho phép xử lý tốt hơn các tấm kim loại lớn và các chi tiết gia công quá khổ.
Hệ thống khung giàn cố định phù hợp hơn với các công việc gia công chính xác, các chi tiết nhỏ đến trung bình và các ứng dụng cắt nặng. Chúng được sử dụng rộng rãi trong các ngành công nghiệp yêu cầu dung sai chặt chẽ, chẳng hạn như chế tạo khuôn mẫu và hàng không vũ trụ.
Máy giàn di động phù hợp hơn với sản xuất quy mô lớn, vật liệu khổ lớn và gia công tấm liên tục. Chúng thường được sử dụng trong ngành chế biến gỗ, biển hiệu và gia công kim loại quy mô lớn.
Máy CNC kiểu khung cố định thường đắt hơn về mặt cấu trúc và thiết kế tập trung vào độ cứng vững, đặc biệt là đối với các dòng máy hạng nặng. Tuy nhiên, chúng mang lại giá trị lâu dài cho các ngành công nghiệp đòi hỏi độ chính xác cao.
Máy CNC kiểu giàn di động có thể tiết kiệm chi phí hơn cho gia công khổ lớn vì chúng được thiết kế để có khả năng mở rộng và sản lượng cao, giảm chi phí trên mỗi đơn vị trong môi trường sản xuất hàng loạt.
Máy móc giàn cố định thường yêu cầu thiết lập nền móng phức tạp hơn do phần đế nặng và hệ thống bàn di chuyển. Việc lắp đặt cần có sự cân bằng và quy hoạch không gian thích hợp.
Máy có khung giàn di động thường dễ lắp ráp hơn trong môi trường nhà xưởng lớn vì bàn máy cố định và hệ thống di chuyển khung giàn có tính mô-đun và có thể mở rộng.
Diện mạo | CNC khung cố định | CNC giàn di động |
Tần suất bảo trì | Thấp hơn, do có ít bộ phận chuyển động của khung giàn hơn. | Cao hơn, vì giàn máy di chuyển trong quá trình vận hành. |
Mài mòn cơ học | Giảm sự hao mòn trên cấu trúc khung giàn. | Tăng độ hao mòn trên các đường dẫn hướng và hệ thống truyền động. |
Nhu cầu bôi trơn | Yêu cầu vừa phải và ổn định | Cần bôi trơn thường xuyên hơn. |
Độ phức tạp của dịch vụ | Bảo trì dễ dàng và dễ dự đoán hơn | Quy trình bảo trì phức tạp hơn một chút |
Rủi ro thời gian ngừng hoạt động | Giảm thời gian ngừng hoạt động khi sử dụng lâu dài. | Nguy cơ xảy ra sự cố bảo trì định kỳ cao hơn. |
Độ bền lâu dài | Rất cao do cấu trúc ổn định | Cao, nhưng phụ thuộc vào việc bảo trì thường xuyên. |
Thay thế các bộ phận | Thay thế linh kiện ít thường xuyên hơn | Thay thế các bộ phận hao mòn thường xuyên hơn |
Việc lựa chọn giữa máy CNC khung cố định và khung di động phụ thuộc vào mục tiêu sản xuất, loại vật liệu, yêu cầu độ chính xác và kế hoạch kinh doanh dài hạn của bạn. Mỗi yếu tố đều đóng vai trò quan trọng trong việc xác định loại máy phù hợp nhất cho ứng dụng của bạn.
Yếu tố đầu tiên và quan trọng nhất là loại ứng dụng. Nếu công việc của bạn liên quan đến gia công chính xác cao, chẳng hạn như làm khuôn mẫu, các bộ phận hàng không vũ trụ hoặc các bộ phận kim loại nặng, thì máy CNC kiểu khung cố định sẽ phù hợp hơn. Nó mang lại độ chính xác và độ ổn định vượt trội.
Nếu ứng dụng của bạn tập trung vào sản xuất quy mô lớn như chế biến gỗ, đồ nội thất, biển hiệu hoặc gia công tấm kim loại khổ lớn, máy CNC kiểu khung di động là lựa chọn tốt hơn nhờ khả năng xử lý vật liệu quá khổ một cách hiệu quả.
Khả năng tương thích đề cập đến mức độ máy móc hỗ trợ các loại vật liệu và môi trường sản xuất khác nhau. Máy cổng cố định có khả năng tương thích cao với kim loại cứng, các bộ phận chính xác và các ngành công nghiệp yêu cầu dung sai chặt chẽ. Chúng hoạt động tốt nhất trong môi trường được kiểm soát và có độ chính xác cao.
Máy đóng gói kiểu giàn di động phù hợp hơn với các tấm lớn, vật liệu mềm, vật liệu composite và quy trình sản xuất hàng loạt, nơi tính linh hoạt về kích thước là rất quan trọng.
Các loại máy khác nhau phục vụ các nhu cầu công nghiệp khác nhau. Máy cổng cố định có cấu hình mạnh mẽ, tốc độ cao và độ chính xác cao, lý tưởng cho các công việc gia công đòi hỏi khắt khe.
Máy vận chuyển giàn di động thường được thiết kế theo kiểu khung mở, khổ lớn hoặc có thể mở rộng, cho phép các nhà sản xuất tùy chỉnh kích thước và năng lực sản xuất dựa trên yêu cầu.
Giá cả là một yếu tố quan trọng khác cần xem xét khi lựa chọn máy CNC. Máy CNC kiểu khung cố định thường đắt hơn do cấu trúc cứng vững và các bộ phận kỹ thuật có độ chính xác cao. Tuy nhiên, chúng mang lại giá trị lâu dài trong các ngành công nghiệp đòi hỏi độ chính xác cao.
Máy giàn di động có thể tiết kiệm chi phí hơn cho môi trường sản xuất quy mô lớn vì chúng được thiết kế để đạt năng suất cao hơn và có diện tích làm việc lớn hơn.
Ngân sách bạn có sẵn cần phải phù hợp với mục tiêu sản xuất. Nếu ưu tiên của bạn là độ chính xác cực cao và độ tin cậy công nghiệp lâu dài, thì đầu tư vào hệ thống khung giàn cố định sẽ mang lại nhiều lợi ích hơn.
Nếu bạn có ngân sách hạn chế nhưng cần gia công khổ lớn và năng suất cao, máy CNC kiểu giàn di động sẽ mang lại giá trị và khả năng mở rộng tốt hơn.
Bảo trì là yếu tố then chốt trong việc ra quyết định. Máy vận hành theo kiểu khung giàn cố định thường yêu cầu ít bảo trì hơn do cấu trúc tĩnh của chúng, giúp giảm hao mòn cơ học. Điều này dẫn đến thời gian ngừng hoạt động thấp hơn và hiệu suất ổn định lâu dài, cải thiện lợi tức đầu tư (ROI) trong các ngành công nghiệp đòi hỏi độ chính xác cao.
Máy vận chuyển kiểu khung giàn di động đòi hỏi bảo trì thường xuyên hơn do sự chuyển động của các bộ phận khung giàn và ray dẫn hướng. Tuy nhiên, chúng mang lại năng suất sản xuất cao hơn, có thể tạo ra lợi nhuận đầu tư nhanh hơn trong môi trường sản xuất quy mô lớn.
Khi lập kế hoạch đầu tư dài hạn, hãy xem xét không chỉ chi phí bảo trì mà còn cả năng suất, tuổi thọ máy móc và hiệu quả sản lượng dự kiến để xác định tỷ lệ hoàn vốn đầu tư (ROI) tốt nhất cho doanh nghiệp của bạn.
Điểm khác biệt chính giữa máy CNC có khung cố định và máy CNC có khung di động là gì?
Sự khác biệt chính nằm ở cấu trúc chuyển động. Trong máy phay giàn cố định, giàn máy đứng yên trong khi bàn làm việc di chuyển, còn trong máy phay giàn di động, bàn làm việc được giữ cố định và giàn máy di chuyển phía trên nó.
Máy CNC nào cho độ chính xác tốt hơn?
Máy CNC kiểu khung cố định thường cho độ chính xác cao hơn nhờ cấu trúc chắc chắn và giảm rung động trong quá trình gia công.
Máy nào tốt hơn để gia công các chi tiết lớn?
Máy CNC kiểu khung di động phù hợp hơn cho các chi tiết gia công lớn và quá khổ vì chúng có thể xử lý các vật liệu rộng và dài hơn mà không gặp nhiều hạn chế.
Loại máy CNC nào tiết kiệm chi phí hơn?
Điều đó phụ thuộc vào ứng dụng. Máy giàn cố định tiết kiệm chi phí hơn cho các công việc đòi hỏi độ chính xác cao, trong khi máy giàn di động mang lại giá trị tốt hơn cho sản xuất quy mô lớn.
Máy nào cần bảo trì nhiều hơn?
Máy CNC kiểu khung di động thường cần bảo trì nhiều hơn vì chúng có nhiều bộ phận chuyển động hơn, chẳng hạn như bộ truyền động khung và ray dẫn hướng.
Loại máy nào tốt hơn cho đầu tư dài hạn?
Cả hai đều là những khoản đầu tư dài hạn tốt, nhưng sự lựa chọn phụ thuộc vào mục đích sử dụng. Hệ thống khung cố định phù hợp hơn cho các ngành công nghiệp đòi hỏi độ chính xác cao, trong khi hệ thống khung di động phù hợp hơn cho sản xuất số lượng lớn.
Máy CNC kiểu khung cố định và khung di động đều đóng vai trò quan trọng trong sản xuất công nghiệp hiện đại, nhưng tính phù hợp của chúng phụ thuộc hoàn toàn vào yêu cầu ứng dụng. Máy CNC khung cố định nổi tiếng với độ cứng vững cao, độ chính xác vượt trội và hiệu suất tuyệt vời trong các tác vụ gia công nặng và đòi hỏi độ chính xác cao.
Mặt khác, máy CNC kiểu khung di động lại vượt trội trong việc gia công các chi tiết lớn, mang lại sự linh hoạt, khả năng mở rộng và hiệu quả sản xuất cao hơn đối với các vật liệu quá khổ. Việc lựa chọn máy CNC phù hợp phụ thuộc vào các yếu tố như kích thước chi tiết, độ chính xác yêu cầu, tốc độ sản xuất và diện tích mặt bằng sẵn có. Hiểu rõ những khác biệt này giúp các nhà sản xuất đưa ra quyết định đầu tư tốt hơn và nâng cao hiệu quả gia công tổng thể.
Nếu bạn đang có kế hoạch đầu tư vào một giải pháp CNC đáng tin cậy, hãy chọn máy phù hợp với quy trình làm việc và nhu cầu phát triển trong tương lai của bạn. CNC Yangsen cung cấp các hệ thống CNC tiên tiến được thiết kế để mang lại hiệu suất, độ chính xác và giá trị công nghiệp lâu dài cho mọi yêu cầu sản xuất.
