Trong thời hiện đại Trung tâm gia công đứng Việc vận hành chính xác, đo lường chuẩn xác và thiết lập hiệu quả là rất cần thiết để duy trì chất lượng gia công ổn định. Hai công nghệ phổ biến giúp tự động hóa các tác vụ này là máy thiết lập dụng cụ và đầu dò CNC. Mặc dù cả hai đều là thiết bị đo lường, nhưng chúng phục vụ các mục đích khác nhau trong quá trình gia công.
Máy căn chỉnh dụng cụ chủ yếu được sử dụng để đo các dụng cụ cắt, giúp thiết lập độ lệch dụng cụ chính xác và xác định các vấn đề như mòn hoặc gãy dụng cụ. Mặt khác, đầu dò CNC chủ yếu được sử dụng để định vị và đo phôi, thiết lập độ lệch phôi và hỗ trợ kiểm tra trong quá trình gia công. Bằng cách giảm thiểu việc đo thủ công và sự can thiệp của người vận hành, các hệ thống này có thể giúp các hoạt động của máy VMC trở nên lặp lại và hiệu quả hơn.

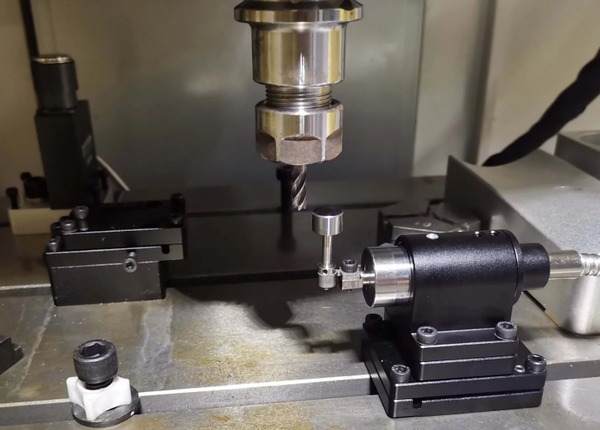

Bộ cài đặt dụng cụ là thiết bị đo được lắp đặt trên hoặc tích hợp với máy CNC để tự động đo các dụng cụ cắt trước hoặc trong quá trình gia công. Thay vì hoàn toàn dựa vào các phép đo thủ công, máy có thể sử dụng... người thiết lập công cụ Xác định các dữ liệu quan trọng về công cụ và cập nhật các giá trị bù công cụ tương ứng.
Điều này đặc biệt hữu ích khi máy VMC sử dụng nhiều dụng cụ cắt hoặc yêu cầu thay đổi dụng cụ thường xuyên. Việc đo đạc dụng cụ chính xác giúp hệ thống điều khiển bù trừ cho sự khác biệt về chiều dài và hình dạng dụng cụ, hỗ trợ kết quả gia công nhất quán.
Các thiết bị định vị dụng cụ thường có nhiều cấu hình khác nhau tùy thuộc vào phương pháp đo và ứng dụng dự định của chúng.
Chúng sử dụng sự tiếp xúc vật lý giữa dụng cụ cắt và bề mặt đo để xác định kích thước dụng cụ. Chúng thường được sử dụng để đo chiều dài dụng cụ và phù hợp với nhiều ứng dụng VMC thông thường.
Các hệ thống này sử dụng chùm tia quang học để phát hiện dụng cụ mà không cần tiếp xúc vật lý. Chúng có thể cung cấp các phép đo nhanh chóng và có thể hữu ích cho môi trường gia công tốc độ cao hoặc tự động hóa cao.
Một bộ hiệu chỉnh dụng cụ điển hình bao gồm một bộ phận cảm biến hoặc đo lường, phần cứng lắp đặt và một giao diện truyền tải kết quả đo đến bộ điều khiển CNC. Tùy thuộc vào hệ thống, phần mềm hoặc macro máy cũng có thể được sử dụng để xử lý các phép đo và áp dụng các độ lệch dụng cụ cần thiết.
Trong một chu kỳ đo, máy sẽ di chuyển dụng cụ đã chọn đến bộ định vị theo một trình tự được lập trình. Bộ định vị phát hiện vị trí của dụng cụ và gửi dữ liệu đo đến bộ điều khiển CNC. Sau đó, máy có thể thiết lập hoặc cập nhật độ lệch dụng cụ thích hợp.
Bộ cài đặt dụng cụ tự động rất hữu ích khi máy phay CNC thực hiện thay dao thường xuyên, sử dụng nhiều loại dao cắt hoặc yêu cầu đo đạc dụng cụ chính xác. Tự động hóa công đoạn cài đặt này giúp giảm thiểu công việc đo đạc thủ công và giúp người vận hành chuẩn bị máy hiệu quả hơn.
Người thiết lập dụng cụ cũng có thể hỗ trợ giám sát tình trạng dụng cụ. Bằng cách kiểm tra dụng cụ ở các giai đoạn được xác định trước, hệ thống có thể xác định các thay đổi liên quan đến hao mòn hoặc hư hỏng do tai nạn trước khi chúng dẫn đến các vấn đề gia công nghiêm trọng.
Thuận lợi | Nhược điểm |
Giảm thiểu việc đo đạc bằng dụng cụ thủ công. | Cần có khoản đầu tư ban đầu |
Giúp rút ngắn thời gian thiết lập. | Có thể cần cài đặt và tích hợp. |
Cải thiện tính nhất quán trong đo lường | Cần hiệu chuẩn định kỳ |
Có thể giúp phát hiện sự hao mòn hoặc hư hỏng của dụng cụ. | Có thể mang lại giá trị hạn chế cho các công việc đơn giản, khối lượng thấp. |
Do đó, người thiết lập dụng cụ sẽ hữu ích nhất khi thời gian và tính nhất quán đạt được từ việc đo lường dụng cụ tự động bù đắp cho các yêu cầu về thiết bị và tích hợp bổ sung.

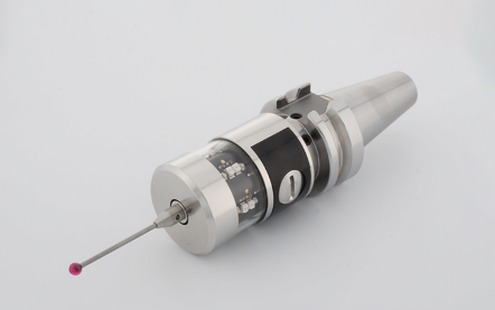

Đầu dò CNC là thiết bị đo chính xác được sử dụng trên máy phay đứng (VMC) để tự động định vị, đo và kiểm tra phôi. Thay vì hoàn toàn phụ thuộc vào việc tìm cạnh hoặc đo thủ công, đầu dò cho phép máy thu thập thông tin trực tiếp từ chi tiết và sử dụng thông tin đó trong quá trình gia công.
Đầu dò thường được sử dụng để:
Điều này khiến chúng đặc biệt hữu ích cho các ứng dụng cần định vị chính xác và thiết lập lặp lại.
Trong khi người thiết lập dụng cụ chủ yếu tập trung vào dụng cụ cắt, thì đầu dò CNC tập trung vào phôi và vị trí của nó trong máy. Sự khác biệt này rất quan trọng khi quyết định xem máy phay đứng (VMC) cần người thiết lập dụng cụ, đầu dò, hay cả hai.
Có thể lựa chọn đầu dò CNC tùy thuộc vào loại phép đo cần thiết và môi trường gia công.

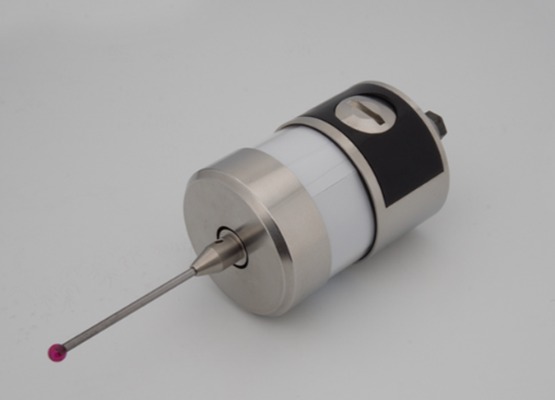

Đầu dò cảm ứng sử dụng một bút stylus vật lý tiếp xúc với bề mặt phôi. Khi tiếp xúc xảy ra, đầu dò sẽ gửi tín hiệu đến bộ điều khiển CNC, cho phép máy xác định vị trí của một điểm cụ thể trên chi tiết.
Các đầu dò này được sử dụng rộng rãi cho:
Với quy trình vận hành tương đối đơn giản, chúng phù hợp với nhiều ứng dụng VMC đa năng.
Các hệ thống dò không tiếp xúc sử dụng các công nghệ như đo quang học hoặc laser để phát hiện phôi mà không cần tiếp xúc vật lý trực tiếp. Tùy thuộc vào hệ thống, chúng có thể được sử dụng cho các ứng dụng mà phép đo tiếp xúc có thể ít phù hợp hơn.
Các hệ thống này có thể mang lại lợi ích trong môi trường gia công chuyên dụng hoặc tự động hóa cao, mặc dù tính phù hợp của chúng phụ thuộc vào phương pháp đo lường, cấu hình máy móc và ứng dụng cần thiết.
Một đầu dò CNC điển hình bao gồm cơ cấu cảm biến, bút stylus hoặc hệ thống phát hiện, các bộ phận lắp đặt và giao diện giao tiếp với bộ điều khiển máy. Đầu dò thường được lắp đặt trong trục chính để máy có thể định vị nó tại các vị trí cụ thể trên phôi.
Trong một chu kỳ dò tìm, hệ thống điều khiển CNC di chuyển đầu dò theo một trình tự được lập trình. Khi đầu dò phát hiện bề mặt hoặc chi tiết cần thiết, nó sẽ gửi tín hiệu trở lại hệ thống điều khiển. Sau đó, máy có thể sử dụng thông tin thu thập được để tính toán vị trí phôi hoặc thực hiện điều chỉnh bù trừ cần thiết.
Đầu dò CNC có thể rất hữu ích khi các chi tiết gia công yêu cầu căn chỉnh chính xác, thiết lập lặp lại hoặc kiểm tra trong quá trình gia công. Nó có thể tự động định vị các đặc điểm quan trọng và thiết lập các điểm bù trừ gia công, giảm thiểu lượng thao tác thiết lập thủ công cần thiết từ người vận hành.
Việc sử dụng đầu dò cũng có thể cải thiện tính nhất quán giữa các công việc. Thay vì chỉ dựa vào các cạnh hoặc điểm tham chiếu được xác định thủ công, máy có thể tuân theo một quy trình đo lường được lập trình và áp dụng dữ liệu thu được vào quá trình gia công.
Đối với các chi tiết phức tạp, các ứng dụng yêu cầu dung sai chặt chẽ hoặc môi trường sản xuất mà thời gian thiết lập và độ lặp lại là yếu tố quan trọng, đầu dò CNC có thể cung cấp một giải pháp thiết thực để tự động hóa việc đo lường phôi.
Thuận lợi | Nhược điểm |
Tự động định vị phôi | Cần có khoản đầu tư ban đầu |
Giúp giảm thiểu công việc thiết lập thủ công. | Việc cài đặt và tích hợp có thể là cần thiết. |
Hỗ trợ cài đặt bù trừ vị trí làm việc tự động | Cần hiệu chuẩn và kiểm tra định kỳ. |
Có thể hỗ trợ kiểm tra trong quá trình sản xuất | Có thể không cần thiết đối với các công việc gia công đơn giản. |
Cải thiện tính nhất quán trong thiết lập | Thêm một hệ thống khác cần phải bảo trì |
Giá trị của một đầu dò CNC cuối cùng phụ thuộc vào tần suất máy cần đo phôi, độ chính xác cần thiết và mức độ tự động hóa của các bước thiết lập.
Mặc dù cả bộ cài đặt dụng cụ và đầu dò CNC đều tự động hóa việc đo lường trên máy phay đứng (VMC), nhưng chúng được thiết kế cho các nhiệm vụ khác nhau. Bộ cài đặt dụng cụ chủ yếu đo dụng cụ cắt, trong khi đầu dò CNC chủ yếu đo hoặc định vị phôi.
Máy thiết lập dụng cụ được sử dụng để thiết lập dữ liệu dụng cụ chính xác, chẳng hạn như chiều dài dụng cụ và, tùy thuộc vào hệ thống, hình dạng hình học của dụng cụ. Nó cũng có thể giúp xác định sự mòn hoặc gãy của dụng cụ. Ngược lại, đầu dò CNC được sử dụng để định vị phôi, thiết lập độ lệch làm việc, căn chỉnh chi tiết và thực hiện các phép đo được chọn trong hoặc sau khi gia công.
Người thiết lập dụng cụ tập trung vào khía cạnh dụng cụ trong quá trình gia công. Họ rất hữu ích khi máy sử dụng nhiều dụng cụ hoặc yêu cầu thay đổi dụng cụ thường xuyên.
Đầu dò CNC Tập trung vào phía phôi gia công. Chúng rất hữu ích để định vị chính xác các bộ phận, kiểm tra các đặc điểm và giảm thiểu việc đo đạc phôi gia công thủ công.
Cả hai hệ thống cần phải tương thích với cấu hình máy và hệ thống điều khiển CNC của VMC. Việc cài đặt cũng có thể yêu cầu phần mềm, chu trình dò, macro hoặc giao diện phù hợp.
Do đó, hệ thống phù hợp không chỉ phụ thuộc vào những gì cần đo lường mà còn phụ thuộc vào cách cấu hình máy móc và cách tích hợp thiết bị vào quy trình làm việc hiện có.
Chi phí ban đầu của cả hai hệ thống có thể khác nhau tùy thuộc vào thiết kế, khả năng và mức độ tự động hóa của chúng. Cả hai cũng có thể yêu cầu lắp đặt, hiệu chuẩn và bảo trì định kỳ.
Thay vì chỉ xem xét giá mua, các cửa hàng nên cân nhắc tần suất sử dụng hệ thống và lượng công việc thủ công, thời gian thiết lập cũng như lượng phế liệu tiềm năng mà hệ thống có thể giảm thiểu.
Máy căn chỉnh dụng cụ có thể giảm thời gian cần thiết để đo và nhập thủ công các thông số bù trừ của dụng cụ. Đầu dò CNC có thể giảm thời gian cần thiết để định vị phôi và thiết lập các thông số bù trừ của nó.
Khi được sử dụng đúng cách, cả hai hệ thống đều có thể giúp thiết lập hệ thống nhất quán hơn và giảm thiểu sự can thiệp của người vận hành.
Nhân tố | Người thiết lập công cụ | Đầu dò CNC |
Mục đích chính | Đo lường bằng dụng cụ | Đo lường phôi |
Trọng tâm chính | Chiều dài và hình dạng của dụng cụ | Vị trí và đặc điểm của bộ phận |
Cài đặt bù trừ công việc | Không phải là chức năng chính của nó | Ứng dụng phổ biến |
Kiểm tra độ mòn/hỏng của dụng cụ | Có thể ủng hộ điều này | Không phải là chức năng chính của nó |
Kiểm tra trong quá trình sản xuất | Giới hạn tùy thuộc vào hệ thống. | Ứng dụng phổ biến |
Lợi ích thiết lập chính | Thiết lập công cụ nhanh hơn | Thiết lập phôi nhanh hơn |
Giá trị của các hệ thống này không chỉ giới hạn ở độ chính xác đo lường. Chúng còn có thể tiết kiệm thời gian và giảm bớt công việc thủ công trong việc chuẩn bị và giám sát VMC.
Việc đo đạc dụng cụ và định vị phôi thủ công có thể làm tăng đáng kể các bước trong quá trình thiết lập máy. Máy thiết lập dụng cụ tự động hóa việc đo đạc dụng cụ, trong khi các đầu dò có thể tự động hóa việc định vị phôi và thiết lập độ lệch.
Thời gian tiết kiệm thực tế phụ thuộc vào số lượng công cụ, độ phức tạp của chi tiết, tần suất thiết lập và quy trình đo lường được thay thế.
Hệ thống đo tự động giúp giảm số lượng các thao tác lặp đi lặp lại mà người vận hành cần thực hiện thủ công. Thay vì đo từng dụng cụ hoặc xác định vị trí từng chi tiết của phôi bằng tay, máy có thể thực hiện các chu kỳ đo được lập trình sẵn.
Điều này cho phép người vận hành dành nhiều thời gian hơn cho các hoạt động như nạp linh kiện, giám sát sản xuất và quản lý các máy móc khác.
Sai lệch vị trí dao, căn chỉnh phôi kém và các vấn đề về dao không được phát hiện có thể dẫn đến sai số kích thước. Những sai số này có thể dẫn đến phế phẩm hoặc phải làm lại, đặc biệt khi gia công các chi tiết đắt tiền hoặc phức tạp.
Việc đo lường tự động có thể giúp xác định sớm một số vấn đề liên quan đến thiết lập và công cụ, giảm nguy cơ tiếp tục sản xuất với dữ liệu không chính xác.
Các thiết bị cài đặt dụng cụ có thể giúp phát hiện sự mòn hoặc gãy dụng cụ khi hệ thống được cấu hình cho các kiểm tra này. Các đầu dò có thể giảm thời gian cần thiết để xác định vị trí phôi và thực hiện một số phép đo trong quá trình gia công.
Nhờ sự kết hợp các khả năng này, quá trình gia công có thể được giảm thiểu tối đa các sự cố không đáng có và đảm bảo tính nhất quán cao hơn.
Giảm thiểu công đoạn thiết lập, phế phẩm, làm lại và sự can thiệp không cần thiết của người vận hành có thể góp phần làm giảm chi phí sản xuất tổng thể. Tuy nhiên, lợi ích tài chính mang lại khác nhau đáng kể giữa các xưởng sản xuất.
Một hoạt động sản xuất quy mô lớn với tần suất thiết lập thường xuyên có thể thu được nhiều lợi ích hơn từ việc đo lường tự động so với một xưởng sản xuất các bộ phận đơn giản với số lượng nhỏ. Do đó, cần đánh giá mức tiết kiệm tiềm năng dựa trên khối lượng công việc và yêu cầu sản xuất của máy móc.
Quyết định bổ sung bộ cài đặt dụng cụ hoặc đầu dò CNC nên dựa trên yêu cầu thực tế của hoạt động gia công. Không phải mọi máy phay đứng (VMC) đều cần đo lường tự động, nhưng các hệ thống này có thể trở nên hữu ích khi việc thiết lập thủ công tốn nhiều thời gian hoặc khi sai số đo lường ảnh hưởng đáng kể đến năng suất.
Môi trường sản xuất quy mô lớn thường thực hiện các thao tác gia công giống nhau lặp đi lặp lại. Trong những trường hợp này, việc đo lường tự động dụng cụ và phôi có thể giảm thiểu các tác vụ thiết lập lặp đi lặp lại và cải thiện tính nhất quán giữa các lần sản xuất.
Đối với các công việc có khối lượng sản xuất thấp, khoản đầu tư này vẫn có thể hợp lý khi các bộ phận phức tạp, đắt tiền hoặc yêu cầu điều chỉnh thiết lập thường xuyên.
Máy phay CNC (VMC) thường xuyên được thiết lập cho các công việc khác nhau có thể hưởng lợi từ việc đo lường tự động. Bộ định vị dụng cụ có thể tăng tốc độ đo độ lệch dụng cụ, trong khi đầu dò có thể giúp xác định vị trí phôi và độ lệch gia công.
Việc lặp lại các nhiệm vụ này càng thường xuyên thì tiềm năng tiết kiệm thời gian càng lớn.
Gia công với dung sai chặt chẽ đòi hỏi định vị chính xác dụng cụ và phôi. Hệ thống đo lường tự động có thể giảm bớt một số sai lệch liên quan đến thiết lập thủ công và giúp duy trì điều kiện gia công nhất quán hơn.
Các chi tiết phức tạp thường đòi hỏi nhiều thiết lập, công cụ và điểm tham chiếu. Tương tự, các chi tiết gia công đắt tiền có thể khiến sai sót trong thiết lập trở nên tốn kém. Trong những trường hợp này, việc đo lường và kiểm chứng tự động có thể cung cấp thêm khả năng kiểm soát quy trình.
Nếu sự mài mòn hoặc hư hỏng của dụng cụ có thể ảnh hưởng đáng kể đến chất lượng sản phẩm hoặc làm gián đoạn sản xuất, thì người thiết lập dụng cụ với khả năng giám sát phù hợp có thể giúp ngăn ngừa một số vấn đề liên quan đến dụng cụ.
Các xưởng đang chuyển sang gia công tự động hoặc không cần người giám sát có thể hưởng lợi từ các hệ thống đo lường cho phép máy thực hiện kiểm tra thiết lập và giám sát dụng cụ với sự can thiệp của người vận hành ít hơn.
Hãy xem xét những gì bạn cần đo và những thao tác thủ công nào gây ra nhiều sự chậm trễ hoặc lỗi nhất. Ứng dụng sẽ xác định xem việc sử dụng thiết lập công cụ, đầu dò, hay cả hai là phù hợp.
Trước khi lắp đặt, hãy kiểm tra khả năng tương thích với máy phay đứng (VMC), hệ thống điều khiển CNC, bố trí dụng cụ, phần mềm và các giao diện máy hiện có. Yêu cầu tích hợp có thể khác nhau giữa các hệ thống.
Khối lượng sản xuất cao hơn thường mang lại nhiều cơ hội thu hồi vốn đầu tư hơn thông qua việc tiết kiệm thời gian lặp đi lặp lại. Các hoạt động sản xuất với khối lượng thấp hơn nên cân nhắc xem thiết bị có được sử dụng đủ thường xuyên để оправдать chi phí của nó hay không.
Độ chính xác và độ lặp lại của phép đo cần phải phù hợp với yêu cầu của ứng dụng gia công. Các thao tác phức tạp hơn có thể đòi hỏi khả năng đo lường tiên tiến hơn.
Tổng chi phí cần bao gồm cả thiết bị, chi phí lắp đặt, tích hợp, hiệu chuẩn, đào tạo và bảo trì thường xuyên.
Cả thiết bị hiệu chuẩn và đầu dò đều cần được hiệu chuẩn đúng cách để cung cấp các phép đo đáng tin cậy. Hãy xem xét các yêu cầu bảo trì và khả năng hỗ trợ kỹ thuật trước khi lựa chọn.
Hãy nhìn xa hơn giá mua ban đầu. Những khoản tiết kiệm tiềm năng từ việc rút ngắn thời gian thiết lập, giảm thiểu công việc thủ công, giảm lỗi, giảm phế phẩm và tăng cường sử dụng máy móc đều cần được xem xét khi đánh giá khoản đầu tư.
Hỏi: Người thiết lập dụng cụ trên máy phay CNC làm những công việc gì?
A: Máy hiệu chỉnh dụng cụ tự động đo kích thước dụng cụ cắt và giúp thiết lập độ lệch dụng cụ chính xác. Tùy thuộc vào hệ thống, nó cũng có thể hỗ trợ phát hiện sự mòn và gãy dụng cụ.
Hỏi: Đầu dò CNC có chức năng gì?
A: Đầu dò CNC chủ yếu được sử dụng để định vị và đo kích thước phôi. Nó có thể giúp thiết lập độ lệch phôi, căn chỉnh các bộ phận và thực hiện một số phép đo trong quá trình gia công.
Hỏi: Sự khác biệt giữa người thiết lập dụng cụ và người thăm dò là gì?
A: Người thiết lập dụng cụ chủ yếu tập trung vào việc đo dụng cụ cắt, trong khi người đo CNC chủ yếu tập trung vào việc định vị và đo phôi.
Hỏi: Đầu dò CNC có thể đo chiều dài dụng cụ không?
A: Đầu dò phôi tiêu chuẩn không được thiết kế chủ yếu để đo chiều dài dụng cụ. Chiều dài dụng cụ thường được xử lý bởi một người thiết lập dụng cụ chuyên dụng hoặc một hệ thống đo dụng cụ phù hợp.
Hỏi: Mỗi máy phay CNC có cần người thiết lập dụng cụ không?
A: Không. Nhu cầu phụ thuộc vào khối lượng công việc của máy, số lần thay dao, tần suất thiết lập, yêu cầu về độ chính xác và quy trình sản xuất.
Hỏi: Bạn có cần cả thiết bị cài đặt dụng cụ và đầu dò không?
A: Không nhất thiết. Một số hoạt động có thể hưởng lợi từ một hệ thống, trong khi các ứng dụng phức tạp hoặc tự động hóa cao có thể cần sử dụng cả hai hệ thống.
Việc lựa chọn giữa bộ chỉnh dụng cụ, đầu dò CNC, hoặc cả hai phụ thuộc vào những gì máy phay CNC của bạn thực sự cần đo. Bộ chỉnh dụng cụ tập trung vào việc đo dụng cụ cắt, trong khi đầu dò CNC giúp định vị, căn chỉnh và đo phôi. Sự lựa chọn đúng đắn nên dựa trên tần suất thiết lập, khối lượng sản xuất, yêu cầu dung sai, độ phức tạp của chi tiết và lượng phép đo thủ công cần thiết.
Nếu máy VMC của bạn dành nhiều thời gian cho việc đo dụng cụ thủ công, căn chỉnh phôi hoặc kiểm tra thiết lập lặp đi lặp lại, việc đo lường tự động có thể giúp giảm thời gian thiết lập và cải thiện tính nhất quán của quy trình.
Nếu bạn đang đánh giá một thiết bị cài đặt dụng cụ hoặc đầu dò CNC cho máy phay đứng (VMC) của mình, hãy chia sẻ thông tin chi tiết về máy, yêu cầu về chi tiết gia công và nhu cầu sản xuất với đội ngũ CNC YANGSEN. Chúng tôi có thể giúp bạn xác định thiết lập đo lường phù hợp cho quy trình gia công của bạn.
