Hiện đại trung tâm gia công thẳng đứng (Máy phay đứng) thường cần nhiều hơn chỉ một trục chính mạnh mẽ và các dụng cụ cắt chính xác để duy trì hiệu quả gia công. Hệ thống làm mát xuyên trục chính (TSC) và băng tải phoi là hai tùy chọn quan trọng có thể cải thiện hiệu suất gia công và đơn giản hóa hoạt động của máy, nhưng chúng phục vụ các mục đích khác nhau.

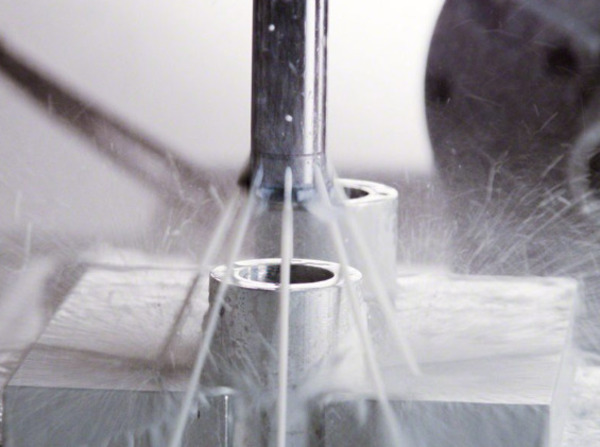

Hệ thống TSC cung cấp chất làm mát trực tiếp qua trục chính và dụng cụ cắt đến vùng cắt, giúp kiểm soát nhiệt độ và cải thiện khả năng thoát phoi trong các thao tác đòi hỏi cao. Mặt khác, băng tải phoi tự động loại bỏ phoi khỏi khu vực làm việc của máy và vận chuyển chúng đến điểm thu gom.
Hiểu cách thức hoạt động của các hệ thống này và thời điểm cần sử dụng chúng có thể giúp các nhà sản xuất lựa chọn cấu hình VMC phù hợp với ứng dụng gia công, khối lượng sản xuất, vật liệu và yêu cầu bảo trì dài hạn của họ.
Hệ thống làm mát xuyên trục chính (TSC) là một hệ thống cung cấp chất làm mát được thiết kế để đưa chất lỏng cắt gọt đi qua trục chính của máy và, khi được hỗ trợ bởi dụng cụ cắt, trực tiếp qua các đường dẫn trong dụng cụ cắt. Thay vì chỉ dựa vào chất làm mát được phun từ các vòi phun bên ngoài, TSC đưa chất làm mát đến gần điểm cắt thực tế hơn.
Điều này đặc biệt hữu ích khi gia công các lỗ sâu, hốc hoặc các chi tiết phức tạp mà hệ thống làm mát thông thường có thể không tiếp cận hiệu quả vùng cắt. Chất làm mát giúp giảm nhiệt lượng sinh ra trong quá trình cắt, đồng thời hỗ trợ đẩy phoi ra khỏi các lỗ và các khu vực gia công hẹp.
Hệ thống TSC thường được xem xét cho các ứng dụng VMC liên quan đến khoan, taro, gia công tốc độ cao đòi hỏi khắt khe hoặc môi trường sản xuất mà việc cung cấp chất làm mát ổn định là rất quan trọng.
Hệ thống TSC có thể khác nhau tùy thuộc vào áp suất chất làm mát, cấu hình máy và ứng dụng gia công. Các yếu tố cần xem xét thường gặp bao gồm:
Cấu hình TSC phù hợp phụ thuộc vào dụng cụ cắt, vật liệu phôi, độ sâu gia công, bố trí trục chính và lưu lượng chất làm mát cần thiết.
Một hệ thống TSC điển hình bao gồm nhiều thành phần hoạt động cùng nhau để cung cấp chất làm mát đã được lọc từ bể chứa đến dụng cụ cắt.
Các thành phần chính thường bao gồm:
Cấu hình chính xác có thể khác nhau giữa các mẫu VMC và nhà sản xuất. Do đó, nên chọn TSC dựa trên máy móc cụ thể. thiết kế trục chính và hệ thống công cụ đang được sử dụng.
Hệ thống TSC rất hữu ích khi chất làm mát bên ngoài không thể tiếp cận hiệu quả khu vực cắt. Mục đích chính của nó không chỉ đơn thuần là cung cấp thêm chất làm mát, mà là đưa chất làm mát đến nơi có thể phát huy hiệu quả tối đa.
VMC có thể được hưởng lợi từ TSC khi:
Đối với các nhà sản xuất, quyết định nên dựa trên các yêu cầu gia công thực tế chứ không phải coi TSC là một tính năng cần thiết cho mọi máy VMC.
Thuận lợi | Nhược điểm |
Đưa chất làm mát đến gần khu vực cắt hơn. | Chi phí máy móc ban đầu cao hơn |
Giúp loại bỏ vụn kim loại trong các lỗ sâu. | Cần có dụng cụ tương thích. |
Có thể cải thiện khả năng quản lý nhiệt. | Hệ thống bơm và lọc cần được bảo trì. |
Thích hợp cho các ứng dụng sản xuất đòi hỏi cao. | Độ sạch của dung dịch làm mát trở nên quan trọng hơn. |
Có thể hỗ trợ các điều kiện gia công nhất quán | Có thể không cần thiết đối với các hoạt động đơn giản, ít đòi hỏi. |
Công nghệ TSC có thể mang lại lợi ích đáng kể trong ứng dụng phù hợp, nhưng nó cũng làm tăng thêm thiết bị, chi phí và yêu cầu bảo trì. Vì lý do này, các nhà sản xuất nên đánh giá loại gia công mà họ thực hiện trước khi lựa chọn hệ thống.

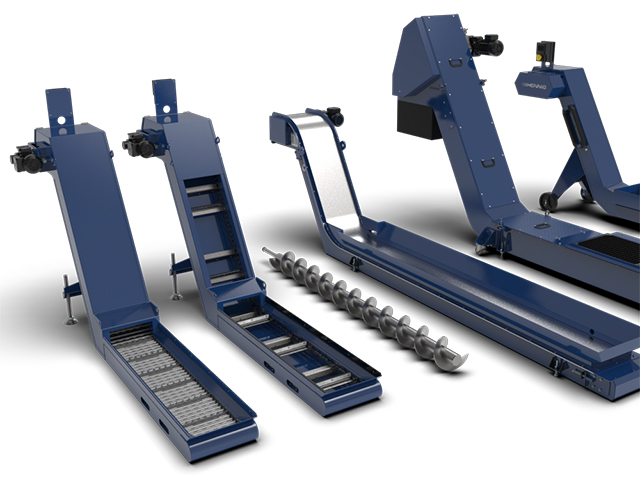

Hệ thống băng tải phoi là một hệ thống tự động thu gom và loại bỏ phoi sinh ra trong quá trình gia công CNC. Trong máy VMC, các thao tác cắt có thể tạo ra một lượng lớn phoi kim loại, đặc biệt là trong sản xuất hàng loạt, cắt nặng và gia công các vật liệu như thép, gang và nhôm. Nếu những phoi này còn sót lại bên trong máy, chúng có thể gây cản trở đến phôi, dụng cụ cắt, dòng chảy chất làm mát và hoạt động của máy.
Băng tải phoi vận chuyển phoi từ khu vực gia công đến thùng chứa hoặc bể chứa phoi bên ngoài. Điều này giúp giảm thiểu việc người vận hành phải tự tay làm sạch máy sau nhiều chu kỳ gia công. Đối với người sử dụng máy phay đứng (VMC), băng tải phoi do đó có thể là một phần quan trọng của việc quản lý phoi hiệu quả, đặc biệt khi quá trình gia công tạo ra lượng phoi liên tục hoặc lớn.

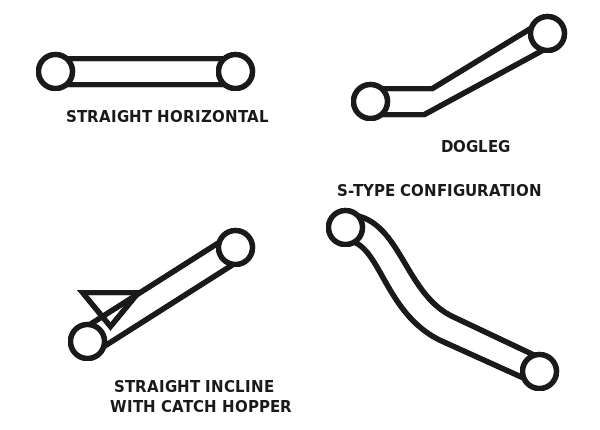

Có nhiều thiết kế băng tải phoi khác nhau dành cho máy phay đứng (VMC), và mỗi loại phù hợp với các đặc điểm phoi và ứng dụng gia công khác nhau.
Loại băng tải tốt nhất phụ thuộc vào vật liệu phôi, hình dạng phoi, khối lượng phoi, lượng chất làm mát sử dụng và không gian máy sẵn có.
Mặc dù thiết kế có thể khác nhau, nhưng băng tải phoi điển hình bao gồm một số thành phần cơ bản hoạt động cùng nhau để vận chuyển phoi ra khỏi khu vực gia công. Các thành phần chính thường bao gồm:
Hệ thống băng tải thường được tích hợp với máy phay đứng (VMC) để có thể loại bỏ phôi vụn mà không cần người vận hành phải dừng gia công thường xuyên để vệ sinh thủ công.
Hệ thống băng tải phôi trở nên hữu ích hơn khi máy phay CNC tạo ra lượng phôi nhiều hơn mức mà người vận hành có thể dễ dàng loại bỏ bằng tay. Quyết định này đặc biệt quan trọng đối với môi trường sản xuất mà máy hoạt động trong thời gian dài.
Máy phay CNC có thể được hưởng lợi từ hệ thống băng tải phoi khi:
Đối với gia công khối lượng nhỏ hoặc các ứng dụng chỉ tạo ra lượng phôi vụn nhỏ, một hệ thống loại bỏ phôi thủ công hoặc đơn giản hơn có thể là đủ.
Thuận lợi | Nhược điểm |
Tự động loại bỏ chip khỏi VMC | Làm tăng chi phí máy móc ban đầu. |
Giảm thiểu nhu cầu vệ sinh thủ công. | Cần bảo trì thêm |
Thích hợp cho gia công khối lượng lớn | Chiếm thêm diện tích máy móc hoặc không gian sàn. |
Giúp duy trì khu vực gia công sạch sẽ hơn. | Các bộ phận chuyển động có thể bị hao mòn theo thời gian. |
Có thể hỗ trợ chu kỳ sản xuất tự động dài hơn | Loại băng tải phải phù hợp với vật liệu và hình dạng của phôi vụn. |
Hệ thống băng tải phoi có thể cải thiện năng suất và độ sạch của máy, nhưng không phải máy phay đứng (VMC) nào cũng cần trang bị hệ thống này. Lựa chọn phù hợp phụ thuộc vào khối lượng phoi, vật liệu, phương pháp gia công, tiến độ sản xuất và mức độ tự động hóa yêu cầu.
Hệ thống làm mát và dẫn phôi xuyên trục chính đều có thể cải thiện hiệu quả hoạt động. Hoạt động VMCTuy nhiên, chúng giải quyết những thách thức gia công khác nhau. Hệ thống TSC chủ yếu tập trung vào việc cung cấp chất làm mát, quản lý nhiệt và loại bỏ phoi xung quanh dụng cụ cắt, trong khi băng tải phoi tập trung vào việc loại bỏ phoi tích tụ khỏi máy.
Hiểu rõ những điểm khác biệt này sẽ giúp dễ dàng xác định xem VMC cần hệ thống này, hệ thống kia, hay cả hai.
Hai hệ thống này có thiết kế khác nhau đáng kể vì chúng thực hiện các chức năng khác nhau.

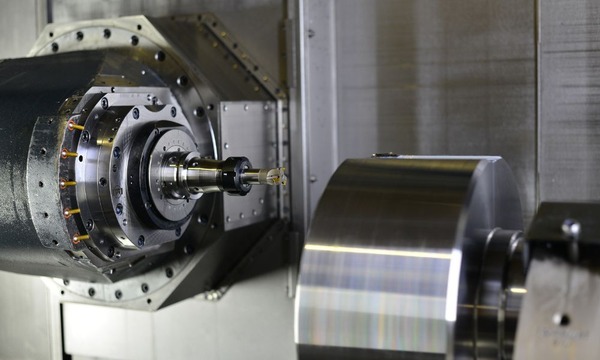

Hệ thống TSC được tích hợp với hệ thống làm mát và hệ thống trục chính. Nó thường bao gồm một bơm làm mát, hệ thống lọc, đường ống dẫn chất làm mát, khớp nối quay và một đường dẫn trục chính cho phép chất làm mát tiếp cận các dụng cụ cắt tương thích.
Hệ thống băng tải phoi chủ yếu là một hệ thống xử lý phoi cơ khí. Tùy thuộc vào thiết kế, nó có thể sử dụng đai bản lề, gạt, cơ cấu từ tính hoặc vít me để vận chuyển phoi ra khỏi khu vực gia công.
Do đó, TSC có liên quan mật thiết đến trục chính, dụng cụ và hệ thống làm mát, trong khi băng tải phoi chủ yếu liên quan đến vỏ máy, khu vực thu gom phoi và hệ thống xử lý chất thải.
Điểm khác biệt quan trọng nhất nằm ở mục đích mà mỗi hệ thống được thiết kế để thực hiện.
Nhân tố | Chất làm mát xuyên trục chính | Băng tải phế liệu |
Mục đích chính | Cung cấp chất làm mát thông qua trục chính/dụng cụ | Loại bỏ các mảnh vụn ra khỏi máy. |
Trọng tâm chính | Làm mát, bôi trơn và hút phoi | Thu gom và vận chuyển chip |
Làm việc trực tiếp với | Trục chính, hệ thống làm mát và dụng cụ | Hệ thống bao che máy và thu gom phôi |
Đặc biệt hữu ích cho | Khoan sâu, gia công đòi hỏi khắt khe, khó tiếp cận hệ thống làm mát. | Số lượng chip lớn và sản xuất kéo dài |
Lợi ích của người vận hành | Giúp duy trì điều kiện cắt | Giảm thiểu việc loại bỏ phôi bằng tay |
Do đó, các hệ thống này không thể thay thế trực tiếp cho nhau. Máy VMC có thể sử dụng TSC mà không cần băng tải phoi, sử dụng băng tải phoi mà không cần TSC, hoặc cả hai, tùy thuộc vào ứng dụng gia công.
Tính tương thích là một yếu tố quan trọng cần xem xét trước khi tích hợp bất kỳ hệ thống nào vào máy VMC. Đối với hệ thống TSC, trục chính của máy phải hỗ trợ bố trí hệ thống làm mát cần thiết, trong khi các dụng cụ phải có các đường dẫn chất làm mát bên trong khi chất làm mát được thiết kế để đi qua dụng cụ. Bơm chất làm mát, hệ thống lọc, áp suất và hệ thống điều khiển máy cũng phải phù hợp với ứng dụng dự định.
Đối với băng tải phôi, khả năng tương thích phụ thuộc vào thiết kế vật lý của máy VMC, cách bố trí cửa thoát phôi, không gian có sẵn và loại phôi được tạo ra trong quá trình gia công.
Do đó, các nhà sản xuất nên kiểm tra cấu hình máy trước khi lựa chọn hệ thống nào, thay vì cho rằng mọi phụ kiện đều phù hợp với mọi máy VMC.
Chi phí của hệ thống băng tải TSC và băng tải phôi vụn thay đổi tùy thuộc vào thông số kỹ thuật, công suất, yêu cầu áp suất, cấu tạo và khả năng tích hợp với máy móc. Hệ thống TSC có thể làm tăng chi phí máy móc vì nó có thể yêu cầu bơm cao áp chuyên dụng, hệ thống lọc, khớp nối quay, đường ống và các bố trí trục chính/dụng cụ tương thích.
Hệ thống băng tải phôi cũng làm tăng chi phí do cơ cấu băng tải, động cơ truyền động, hệ thống điều khiển và việc tích hợp với hệ thống thu gom phôi và chất làm mát của máy.
Thay vì chỉ so sánh giá cả, các nhà sản xuất nên xem xét vấn đề gia công mà mỗi hệ thống giải quyết. Một tính năng bổ sung có thể mang lại giá trị khi nó giúp giảm thời gian ngừng hoạt động, việc vệ sinh thủ công, các vấn đề về dụng cụ hoặc gián đoạn sản xuất.

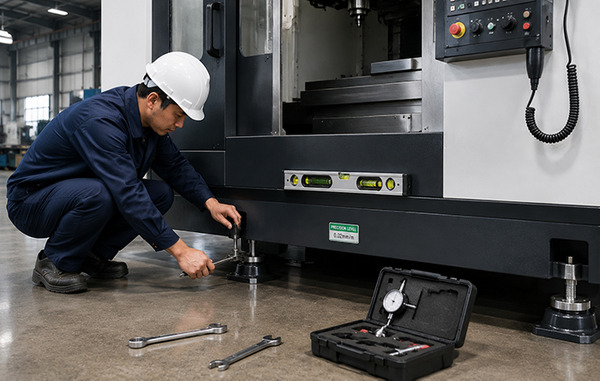

Việc lắp đặt TSC có liên quan mật thiết đến trục chính và mạch làm mát của máy VMC. Vì chất làm mát phải di chuyển qua trục chính, nên việc lắp đặt và tích hợp cần phải phù hợp với cấu hình trục chính của máy.
Băng tải phôi thường được lắp đặt xung quanh khu vực xả phôi của máy và yêu cầu khoảng không gian vật lý phù hợp cũng như các kết nối điện/điều khiển.
Do đó, cả hai hệ thống đều dễ dàng được tích hợp vào cấu hình VMC ban đầu. Việc nâng cấp có thể thực hiện được trong một số trường hợp, nhưng tính khả thi phụ thuộc vào thiết kế máy và không gian có sẵn.

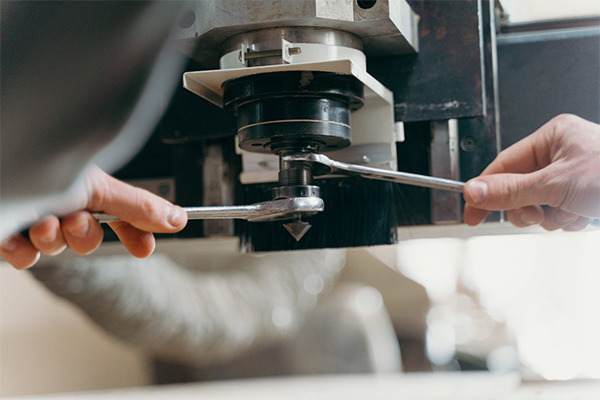

Các yêu cầu bảo trì cũng khác nhau. Hệ thống TSC đòi hỏi phải chú ý đến độ sạch của chất làm mát, bộ lọc, bơm, gioăng và các bộ phận khác trong hệ thống cung cấp chất làm mát. Chất làm mát bị nhiễm bẩn hoặc bộ lọc bị tắc có thể ảnh hưởng đến hiệu suất hệ thống.
Băng tải phế liệu cần được kiểm tra cơ cấu băng tải, các bộ phận truyền động, ổ bi hoặc các bộ phận chuyển động, và các khu vực tích tụ phế liệu. Băng tải cũng cần được kiểm tra thường xuyên để phát hiện sự mài mòn quá mức hoặc tắc nghẽn.
Trong cả hai trường hợp, bảo trì định kỳ có thể giúp ngăn ngừa thời gian ngừng hoạt động không cần thiết và duy trì hoạt động ổn định của máy móc.
Không có yêu cầu chung nào cho mọi máy VMC. Cấu hình phù hợp phụ thuộc vào sản phẩm dự kiến máy sẽ sản xuất, tần suất hoạt động và loại máy. quy trình gia công Nó hoạt động tốt.
Hãy bắt đầu bằng cách xem xét các thao tác gia công thực tế. Nếu máy VMC thường xuyên thực hiện khoan lỗ sâu, taro, cắt tốc độ cao hoặc các thao tác mà chất làm mát bên ngoài không thể tiếp cận hiệu quả vùng cắt, thì hệ thống TSC có thể hữu ích.
Nếu máy tạo ra lượng phoi lớn trong quá trình phay và hoạt động trong chu kỳ sản xuất dài, băng tải phoi có thể mang lại nhiều lợi ích hơn. Đối với môi trường sản xuất đòi hỏi cao, việc sử dụng cả hai hệ thống có thể mang lại ưu điểm: TSC giúp quản lý việc cung cấp chất làm mát và điều kiện cắt gọt, trong khi băng tải xử lý lượng phoi tích tụ.
Vật liệu phôi gia công ảnh hưởng đến cả nhu cầu chất làm mát và việc quản lý phoi. Các vật liệu sinh ra nhiều nhiệt trong quá trình cắt có thể được hưởng lợi từ việc cung cấp chất làm mát hiệu quả. Các vật liệu tạo ra lượng phoi lớn có thể tạo ra nhu cầu cao hơn về việc loại bỏ phoi tự động.
Ví dụ, một máy VMC dùng để gia công kim loại nặng có thể cần hệ thống xử lý phoi hiệu quả hơn so với một máy chỉ thực hiện gia công nhẹ không thường xuyên.
Khối lượng sản xuất là một yếu tố quan trọng khác. Đối với gia công khối lượng thấp hoặc không thường xuyên, việc loại bỏ phôi bằng tay và sử dụng hệ thống làm mát thông thường có thể là đủ.
Tuy nhiên, đối với sản xuất liên tục hoặc khối lượng lớn, tự động hóa trở nên có giá trị hơn. Hệ thống TSC có thể cung cấp chất làm mát ổn định trong các chu kỳ hoạt động đòi hỏi cao, trong khi băng tải phôi có thể giảm nhu cầu vệ sinh thủ công thường xuyên.
Trước khi lựa chọn bất kỳ phương án nào, các nhà sản xuất nên xem xét việc bảo trì thường xuyên. Hệ thống TSC yêu cầu quản lý chất làm mát đúng cách, lọc và kiểm tra bơm cũng như các bộ phận dẫn chất làm mát. Hệ thống băng tải phế liệu yêu cầu vệ sinh và kiểm tra các bộ phận chuyển động.
Mục tiêu cần đạt được là lựa chọn một hệ thống mà đội ngũ bảo trì có thể vận hành và bảo dưỡng đúng cách trong suốt vòng đời hoạt động của máy.
Cần xem xét ngân sách cùng với lợi ích sản xuất dự kiến. Hệ thống TSC có thể khó оправдать (hợp lý hóa) đối với gia công đơn giản, nơi chất làm mát thông thường đã tiếp cận khu vực cắt một cách hiệu quả. Tương tự, băng tải phoi có thể không mang lại giá trị đáng kể nếu máy tạo ra rất ít phoi.
Tuy nhiên, đối với các ứng dụng sản xuất quy mô lớn, việc giảm thiểu sự can thiệp thủ công, cải thiện tính nhất quán của quy trình và giảm thời gian ngừng hoạt động có thể khiến các phụ kiện này trở nên đáng giá trong suốt vòng đời vận hành của máy.
Cách tiếp cận tốt nhất là so sánh khoản đầu tư bổ sung với các yêu cầu cụ thể về năng suất và bảo trì của VMC, thay vì chỉ chọn phụ kiện dựa trên giá cả.
Hỏi: Sự khác biệt chính giữa hệ thống làm mát xuyên trục chính và hệ thống băng tải phoi là gì?
A: Hệ thống làm mát xuyên trục chính cung cấp chất làm mát qua trục chính và dụng cụ cắt đến khu vực gia công, giúp làm mát và loại bỏ phoi. Mặt khác, băng tải phoi loại bỏ phoi khỏi khu vực làm việc của máy VMC và chuyển chúng đến điểm thu gom. Chúng thực hiện các chức năng khác nhau và có thể được sử dụng cùng nhau.
Hỏi: Khi nào máy phay đứng (VMC) cần hệ thống làm mát xuyên trục chính?
A: Máy phay đứng VMC có thể được hưởng lợi từ hệ thống làm mát xuyên trục chính khi thực hiện khoan lỗ sâu, taro, gia công tốc độ cao hoặc các thao tác khác cần chất làm mát tiếp cận trực tiếp vùng cắt. Hệ thống này cũng giúp kiểm soát nhiệt và cải thiện việc thoát phoi từ các khu vực cắt sâu hoặc kín.
Hỏi: Khi nào thì băng tải phôi có ích cho máy phay đứng (VMC)?
A: Băng tải phôi đặc biệt hữu ích khi máy phay đứng (VMC) tạo ra lượng phôi lớn trong quá trình sản xuất liên tục hoặc sản xuất khối lượng lớn. Nó tự động vận chuyển phôi ra khỏi máy, giảm nhu cầu vệ sinh thủ công thường xuyên và giúp duy trì khu vực làm việc gọn gàng hơn.
Hỏi: Có thể sử dụng hệ thống làm mát xuyên trục chính và băng tải phoi cùng nhau được không?
A: Vâng. Các hệ thống này bổ sung cho nhau vì chúng đáp ứng các yêu cầu gia công khác nhau. Hệ thống làm mát xuyên trục chính cung cấp chất làm mát đến khu vực cắt, trong khi băng tải phoi loại bỏ phoi khỏi máy. Sử dụng cả hai có thể rất hữu ích cho các ứng dụng sản xuất đòi hỏi cao.
Hỏi: Tất cả các máy VMC có cần băng tải phoi và hệ thống làm mát xuyên trục chính không?
A: Không. Yêu cầu phụ thuộc vào ứng dụng gia công. Máy phay đứng (VMC) dùng cho gia công nhẹ hoặc sản xuất theo lô nhỏ có thể không cần các tùy chọn này, trong khi các máy dùng cho gia công lỗ sâu, sản xuất phôi nhiều hoặc sản xuất liên tục có thể được hưởng lợi từ chúng.
Hỏi: Cần cân nhắc những yếu tố nào trước khi lựa chọn các tùy chọn VMC này?
A: Hãy xem xét loại thao tác gia công, vật liệu phôi, khối lượng phoi, số lượng sản phẩm, yêu cầu về dụng cụ, khả năng tương thích của máy, nhu cầu bảo trì và ngân sách hiện có. Việc đánh giá các yếu tố này giúp xác định xem hệ thống làm mát xuyên trục chính, băng tải phoi, hoặc cả hai có phù hợp với một máy phay đứng (VMC) cụ thể hay không.
Việc lựa chọn giữa hệ thống làm mát xuyên trục chính và hệ thống băng tải phoi phụ thuộc vào việc cấu hình máy phù hợp với yêu cầu gia công thực tế của bạn. Hệ thống làm mát xuyên trục chính có thể hữu ích cho các hoạt động cần cung cấp chất làm mát hiệu quả và loại bỏ phoi, trong khi hệ thống băng tải phoi có thể giúp quản lý phoi trong quá trình gia công liên tục hoặc gia công khối lượng lớn. Trong một số ứng dụng, việc sử dụng cả hai có thể tạo ra một thiết lập gia công hoàn chỉnh hơn.
Nếu bạn đã có bản vẽ chi tiết, thông tin vật liệu, yêu cầu dụng cụ và chi tiết sản xuất, bạn có thể sử dụng chúng để chọn cấu hình VMC phù hợp.
Hãy liên hệ với CNC Yangsen để thảo luận về các yêu cầu gia công của bạn và tìm ra giải pháp gia công CNC phù hợp với nhu cầu sản xuất của bạn.
