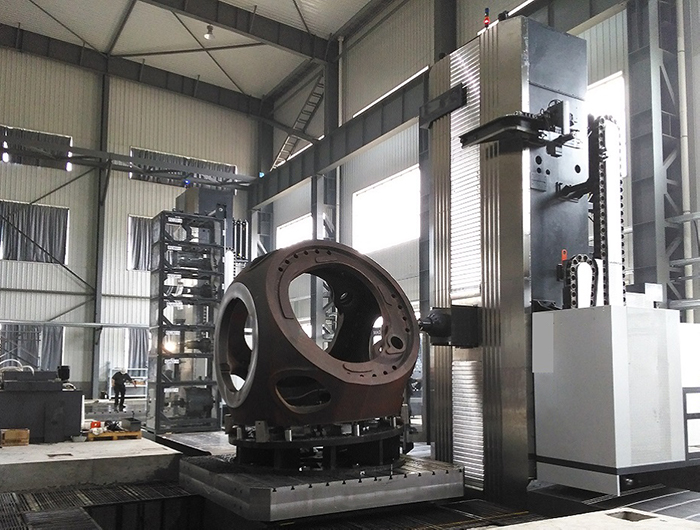

Trục quay tuabin gió là những bộ phận lớn, nặng với nhiều mặt lắp đặt, lỗ khoan lớn và các mẫu lỗ bu lông phức tạp. Khi gia công chúng, bạn cần một máy CNC có thể xử lý kích thước và trọng lượng của phôi trong khi vẫn duy trì sự ổn định và độ chính xác trong suốt quá trình.
Khi lựa chọn máy CNC để gia công trục tuabin gió, bạn cần xem xét nhiều yếu tố hơn là chỉ kích thước bàn máy và tốc độ trục chính. Bạn cần phải lựa chọn máy phù hợp với kích thước, trọng lượng, diện tích bề mặt gia công, đường kính lỗ, kiểu bố trí lỗ, yêu cầu cắt gọt và số lần thiết lập của trục. Hướng dẫn này sẽ giải thích các yếu tố quan trọng bạn cần kiểm tra trước khi lựa chọn máy.

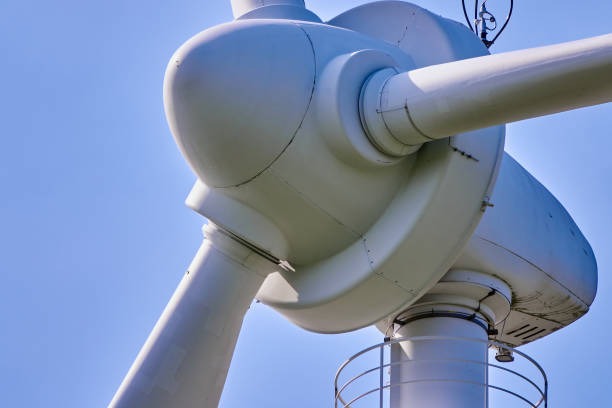

Trục trung tâm của tuabin gió là bộ phận quan trọng kết nối các cánh quạt với trục chính. Nó truyền lực quay từ các cánh quạt đến hệ thống truyền động và chịu được tải trọng sinh ra trong quá trình hoạt động.
Đối với gia công cơ khí, bạn có thể coi trục chính như một chi tiết lớn, nặng và có nhiều mặt. Các đặc điểm chính của nó thường bao gồm các khu vực lắp lưỡi dao, các lỗ khoan lớn, lỗ bu lông và các bề mặt định vị khác cần được định vị chính xác. Những đặc điểm này ảnh hưởng trực tiếp đến cấu hình máy CNC mà bạn cần.
Trục trung tâm kết nối các cánh quạt với trục chính của tuabin và truyền tải các lực sinh ra từ các cánh quạt quay. Do chịu tải trọng đáng kể, các bề mặt lắp đặt và định vị của nó cần được gia công chính xác.
Kích thước lớn, trọng lượng nặng và nhiều bề mặt gia công của trục chính khiến việc lựa chọn máy móc trở nên rất quan trọng. Bạn cần đủ khả năng chịu tải bàn máy, hành trình, độ cứng vững và khả năng gia công để hoàn thành các thao tác cần thiết mà không cần thiết lập lại không cần thiết.
Gia công trục tuabin gió liên quan đến nhiều yếu tố ảnh hưởng trực tiếp đến việc lựa chọn máy CNC của bạn.
Bạn nên lựa chọn máy CNC dựa trên kích thước, trọng lượng, hình dạng, các thao tác gia công và độ chính xác yêu cầu của trục bánh xe, thay vì chỉ dựa vào một thông số kỹ thuật duy nhất của máy.
Bạn có thể sử dụng các cách khác nhau Cấu hình máy CNC Đối với gia công trục tuabin gió, sự lựa chọn của bạn nên phụ thuộc vào kích thước trục, trọng lượng, bề mặt gia công, hình dạng chi tiết và số lần thiết lập.
Loại máy CNC | Thích hợp cho | Những điểm cần lưu ý chính |
VMC | Các trung tâm gia công cỡ nhỏ đến trung bình và chủ yếu là các hoạt động gia công theo phương thẳng đứng. | Kiểm tra kích thước bàn, khả năng chịu tải, hành trình X/Y/Z và mô-men xoắn trục chính. |

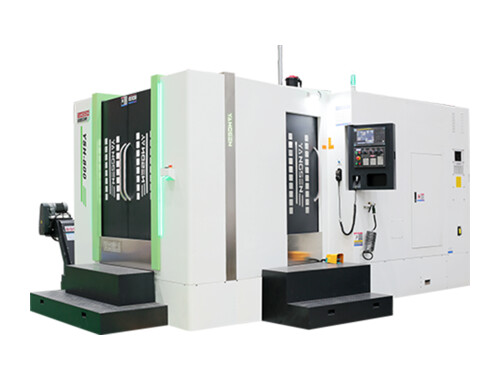

HMC | Các trục cần gia công ở nhiều mặt | Hữu ích khi bạn cần truy cập tốt hơn vào nhiều mặt và ít thao tác thiết lập hơn. Kiểm tra khả năng xoay định vị, kích thước pallet và mô-men xoắn trục chính. |

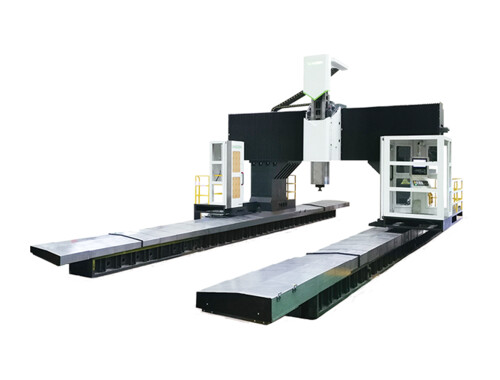

Trung tâm gia công kiểu giàn | Các trục bánh xe lớn và nặng | Kiểm tra kích thước bàn máy, trọng lượng tối đa của phôi, khoảng cách giữa khung máy và mặt bàn, hành trình, độ cứng vững và công suất trục chính. |
Trung tâm gia công 5 trục | Các trục có bề mặt phức tạp, các chi tiết góc cạnh hoặc nhiều hướng gia công khác nhau. | Hữu ích khi bạn cần thao tác nhiều thao tác với ít lần thiết lập hơn. Kiểm tra khả năng, độ chính xác và phạm vi làm việc của trục quay. |
Máy bạn chọn phải phù hợp với kích thước thực tế của trục bánh xe và quy trình gia công, chứ không chỉ đơn giản là máy lớn nhất hiện có.
Khi lựa chọn máy CNC để gia công trục tuabin gió, bạn cần xem xét nhiều yếu tố hơn là chỉ kích thước máy cơ bản. Hãy kiểm tra tám yếu tố này so với kích thước trục thực tế, các thao tác gia công và yêu cầu sản xuất của bạn.

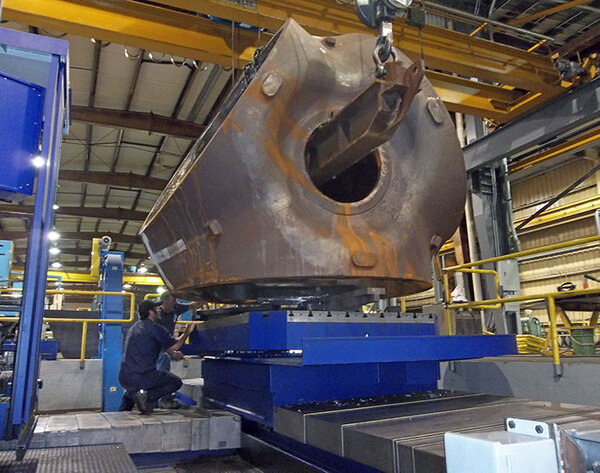

Trước tiên, hãy kiểm tra đường kính tối đa, chiều cao và kích thước tổng thể của moayơ. Máy của bạn cần đủ không gian làm việc cho moayơ, đồ gá, dụng cụ cắt và chuyển động của dụng cụ mà không hạn chế việc tiếp cận khu vực gia công.
Kiểm tra tổng trọng lượng của trục chính và đồ gá. Đảm bảo khả năng chịu tải của bàn máy đủ cho toàn bộ thiết lập và có đủ biên độ an toàn để gia công ổn định.
So sánh kích thước của trục chính với hành trình X, Y và Z của máy. Bạn cần đủ hành trình để tiếp cận tất cả các khu vực gia công cần thiết mà không làm ép dụng cụ hoặc phôi vào vị trí không phù hợp.
Các trục tuabin gió có thể yêu cầu gia công thô nặng và khoan đường kính lớn. Hãy kiểm tra công suất và mô-men xoắn của trục chính, đặc biệt là ở tốc độ cắt mà bạn dự định sử dụng. Chỉ số vòng quay tối đa (RPM) không cho biết trục chính có phù hợp hay không.
Nếu bạn cần gia công nhiều mặt hoặc nhiều mẫu lỗ bu lông, hãy cân nhắc kỹ trục quay. Kiểm tra khả năng chịu tải, độ chính xác định vị và độ lặp lại của nó để đảm bảo nó có thể xử lý trục và duy trì vị trí cần thiết.
Các trục chính lớn và các thao tác cắt nặng có thể tạo ra lực cắt cao. Một máy có độ cứng vững cao giúp bạn kiểm soát độ rung và duy trì điều kiện cắt ổn định trong quá trình gia công thô, khoan và phay.
Gia công các chi tiết lớn có thể đòi hỏi chu kỳ cắt dài và lượng vật liệu bị loại bỏ đáng kể. Bạn nên kiểm tra lưu lượng chất làm mát, băng tải phoi và thiết kế hệ thống thoát phoi của máy để ngăn phoi tích tụ xung quanh phôi và khu vực cắt.
Hãy nghĩ xem bạn cần phải định vị lại trục xoay bao nhiêu lần. Nếu bạn có thể hoàn thành nhiều thao tác hơn với ít lần thiết lập hơn, bạn có thể giảm thời gian thiết lập và giảm thiểu các lỗi định vị có thể xảy ra khi di chuyển phôi.
Bạn nên chọn máy CNC dựa trên các yêu cầu thực tế của trục bánh xe, chứ không chỉ đơn giản là chọn máy lớn nhất hiện có. Hãy bắt đầu với kích thước và trọng lượng của trục bánh xe, sau đó xem xét các bề mặt gia công, hình dạng chi tiết, độ chính xác cần thiết và số lần thiết lập.
Yêu cầu về trục quay tuabin gió | Máy CNC cần xem xét | Tại sao |
Trung tâm quy mô nhỏ hoặc trung bình với hoạt động chủ yếu theo chiều dọc. | VMC | Thích hợp cho việc khoan, phay và doa khi hầu hết các chi tiết đều có thể tiếp cận từ một hướng chính. |
Nhiều mặt gia công và định vị thường xuyên | HMC | Giúp bạn tiếp cận tốt hơn với các bề mặt khác nhau và có thể giảm thiểu việc phải định vị lại phôi. |
Trục bánh xe lớn và nặng | Trung tâm gia công kiểu giàn | Cung cấp không gian làm việc rộng hơn, khả năng chịu tải bàn cao hơn và độ cứng cần thiết cho gia công cơ khí nặng. |
Các góc phức tạp hoặc các đặc điểm khó tiếp cận | Trung tâm gia công 5 trục | Cho phép bạn tiếp cận nhiều bề mặt và tính năng khác nhau với ít thao tác thiết lập hơn. |
Trục lớn với khả năng gia công thô và khoan mạnh mẽ. | Máy khoan HMC hạng nặng hoặc máy khoan kiểu giàn | Bạn cần mô-men xoắn trục chính, độ cứng vững, hành trình và khả năng chịu tải đủ để đáp ứng lực cắt cao. |
Trung tâm điều khiển yêu cầu độ chính xác định vị cao giữa nhiều thành phần. | HMC, Gantry, hoặc 5 trục | Cấu hình phù hợp có thể giảm thiểu việc định vị lại và giúp duy trì độ chính xác giữa các chi tiết. |
Khi hai loại máy có thể đáp ứng yêu cầu của bạn, hãy so sánh số lần thiết lập, thời gian gia công, yêu cầu về đồ gá và tổng chi phí quy trình. Bạn không nhất thiết cần nhiều trục hơn hoặc máy lớn hơn nếu có thể gia công hiệu quả trục bánh xe với cấu hình đơn giản hơn.
Trước khi mua máy CNC để gia công trục tuabin gió, hãy so sánh các thông số kỹ thuật ảnh hưởng trực tiếp đến phôi và quy trình gia công của bạn. Đừng chỉ tập trung vào tốc độ trục chính hoặc kích thước máy.
Thông số kỹ thuật | Những điều bạn nên kiểm tra |
Di chuyển theo trục X/Y/Z | Hãy đảm bảo rằng hành trình di chuyển khả dụng bao phủ toàn bộ trục và tất cả các vị trí gia công cần thiết. |
Kích thước bàn | Kiểm tra xem trục và bộ phận cố định có thể lắp ráp vừa khít với khoảng hở làm việc cần thiết hay không. |
Khả năng chịu tải của bàn | Xác nhận rằng máy có thể chịu được trọng lượng của trục, đồ gá và các bộ phận lắp ráp khác một cách an toàn. |
Công suất trục chính | Hãy kiểm tra xem trục chính có đáp ứng được các yêu cầu gia công thô, phay và khoan của bạn hay không. |
Mô-men xoắn trục chính | Quan trọng đối với các hoạt động cắt nặng và khoan đường kính lớn. |
Độ côn trục chính | Hãy lựa chọn độ côn và hệ thống dụng cụ phù hợp với các dụng cụ cắt mà bạn dự định sử dụng. |
Bàn xoay | Nếu cần gia công quay, hãy kiểm tra đường kính, khả năng chịu tải, độ chính xác định vị và độ lặp lại. |
Độ chính xác định vị | Hãy đảm bảo máy móc đáp ứng được dung sai định vị cần thiết cho các chi tiết quan trọng của trục bánh xe. |
Khả năng lặp lại | Điều này rất quan trọng khi bạn cần kết quả nhất quán trên nhiều công đoạn gia công hoặc chi tiết khác nhau. |
Dung lượng công cụ | Hãy đảm bảo rằng hệ thống thay dao tự động (ATC) có đủ vị trí đặt dao cho các thao tác khoan, phay, doa và các thao tác khác. |
Hệ thống làm mát | Kiểm tra lưu lượng, áp suất và khả năng cung cấp chất làm mát trong các chu kỳ cắt dài và gia công vật liệu khối lượng lớn. |
Loại bỏ chip | Kiểm tra xem băng tải phôi và thiết kế máy móc có đáp ứng được khối lượng phôi dự kiến hay không. |
Bạn cũng nên yêu cầu nhà cung cấp máy xác nhận các thông số kỹ thuật này theo cấu hình thực tế mà bạn dự định mua, đặc biệt khi máy có bàn xoay lớn, hành trình mở rộng hoặc các tùy chọn khác có thể ảnh hưởng đến khả năng làm việc của máy.
Thời gian thiết lập có thể chiếm một phần lớn trong chu trình gia công khi bạn cần định vị lại một trục chính lớn và nặng nhiều lần. Bạn có thể giảm thiểu thời gian này bằng cách chọn cấu hình máy phù hợp và lập kế hoạch quy trình gia công sao cho số lần thiết lập ít hơn.
Hãy chọn cấu hình máy cho phép bạn tiếp cận nhiều mặt gia công mà không cần di chuyển trục chính một cách không cần thiết. HMC Máy 5 trục có thể hữu ích khi cần gia công nhiều chi tiết từ các hướng khác nhau.
A bàn xoay Có thể giúp bạn định vị trục đến các vị trí gia công khác nhau mà không cần tháo nó ra khỏi đồ gá. Trước khi chọn mua, hãy kiểm tra khả năng chịu tải, đường kính bàn, độ chính xác định vị và không gian làm việc sẵn có.
Cố gắng hoàn thành các thao tác liên quan trong cùng một thiết lập. Kết hợp khoan, phay và doa có thể giảm số lần bạn cần tháo và đặt lại trục.
Mỗi lần định vị lại đều làm tăng thời gian thiết lập và tạo ra thêm cơ hội xảy ra lỗi định vị. Hãy lập kế hoạch trình tự gia công sao cho bạn có thể hoàn thành càng nhiều chi tiết quan trọng càng tốt trước khi di chuyển phôi.
Hệ thống dò tìm có thể giúp bạn xác minh vị trí phôi và định vị các đặc điểm quan trọng trước khi gia công. Điều này có thể giảm thiểu việc đo thủ công và giúp bạn phát hiện các lỗi thiết lập trước khi chúng ảnh hưởng đến chi tiết.
Hỏi: Loại máy CNC nào là tốt nhất để gia công trục tuabin gió?
A: Không có một loại máy duy nhất nào phù hợp cho mọi trục tuabin gió. Bạn nên lựa chọn giữa máy phay đứng (VMC), máy phay ngang (HMC), trung tâm gia công kiểu giàn hoặc máy 5 trục dựa trên kích thước, trọng lượng, hình dạng hình học, các bề mặt gia công và các thiết lập cần thiết của trục.
Hỏi: Liệu HMC có tốt hơn VMC cho các trục tuabin gió cỡ lớn không?
A: Máy HMC có thể hữu ích khi bạn cần gia công nhiều mặt của trục. Cấu hình trục chính nằm ngang của nó có thể giúp tiếp cận tốt hơn các mặt khác nhau và giảm thiểu việc định vị lại. Tuy nhiên, bạn nên so sánh quy trình gia công thực tế hơn là chỉ lựa chọn dựa trên loại máy.
Hỏi: Khi nào cần sử dụng trung tâm gia công kiểu giàn để gia công trục tuabin gió?
A: Trung tâm gia công kiểu giàn trở thành một lựa chọn thiết thực khi phôi quá lớn hoặc quá nặng đối với trung tâm gia công thông thường. Hãy kiểm tra kích thước bàn máy, khả năng chịu tải, khoảng hở giàn, hành trình, mô-men xoắn trục chính và độ cứng vững của máy.
Hỏi: Cần công suất trục chính bao nhiêu để gia công moayơ tuabin gió?
A: Công suất trục chính cần thiết phụ thuộc vào vật liệu, dụng cụ cắt, chiều sâu cắt, tốc độ tiến dao và chiến lược gia công thô. Thay vì chỉ chọn máy dựa trên công suất trục chính, bạn nên tính toán các yêu cầu cắt cho trục chính thực tế của mình và kiểm tra cả công suất và mô-men xoắn của trục chính.
Hỏi: Độ chính xác của bàn xoay quan trọng như thế nào đối với việc gia công trục tuabin gió?
A: Điều này rất quan trọng khi bạn sử dụng cơ cấu chia độ quay để gia công nhiều mặt hoặc các mẫu lỗ bu lông. Bạn nên kiểm tra độ chính xác chia độ, độ lặp lại, khả năng chịu tải và đường kính bàn máy để đảm bảo trục quay phù hợp với yêu cầu gia công của bạn.
Hỏi: Tôi cần cung cấp thông tin gì khi lựa chọn máy CNC để gia công trục tuabin gió?
A: Cung cấp cho nhà cung cấp kích thước, trọng lượng, vật liệu, bản vẽ, dung sai quan trọng, đường kính lỗ, kiểu lỗ, các thao tác gia công cần thiết, khối lượng sản xuất và dụng cụ ưa thích của trục. Điều này cung cấp cho nhà cung cấp đủ thông tin để đề xuất cấu hình máy phù hợp thay vì chỉ báo giá dựa trên kích thước phôi.
Việc lựa chọn máy CNC để gia công trục tuabin gió bắt đầu từ chi tiết cần gia công, chứ không phải từ chính máy móc. Bạn cần xem xét kích thước, trọng lượng, các bề mặt cần gia công, yêu cầu về đường kính và lỗ khoan, điều kiện cắt, độ chính xác và số lần thiết lập của trục.
Khi đã xác định được các yêu cầu này, bạn có thể so sánh các máy VMC, HMC, trung tâm gia công kiểu giàn và máy 5 trục dựa trên khả năng thực tế của chúng.
