Có thể phôi của bạn vừa khít trên bàn máy, nhưng liệu có đủ không gian cho sự chuyển động của đồ gá và dụng cụ cắt? Trục chính tốc độ cao có vẻ hấp dẫn, nhưng liệu nó có cung cấp đủ mô-men xoắn để cắt thép nặng? Và các chi tiết của bạn có thực sự cần trục thứ 4 hoặc thứ 5, hay một trục được cấu hình tốt sẽ đáp ứng được nhu cầu? Máy 3 trục Có thể làm việc hiệu quả hơn không?
Đây là những câu hỏi quan trọng cần đặt ra trước khi so sánh các mẫu máy móc.
Cách tốt nhất để lựa chọn là bắt đầu từ các chi tiết cần gia công. Hãy bắt đầu với kích thước phôi, vật liệu, đặc điểm gia công, tải trọng cắt, dung sai và khối lượng sản xuất, sau đó đối chiếu các yêu cầu này với hành trình máy, trục chính, độ cứng vững, cấu hình trục và hệ thống hỗ trợ.
Hướng dẫn này sẽ chỉ cho bạn cách thực hiện lựa chọn đó từng bước một.
Trước khi so sánh tốc độ trục chính, hành trình máy hoặc các tùy chọn bộ điều khiển, hãy bắt đầu bằng việc xác định chi tiết mà bạn thực sự cần chế tạo.
Hãy lấy một bản vẽ điển hình và tự hỏi một vài câu hỏi cơ bản: Chi tiết đó lớn cỡ nào? Nó được làm từ vật liệu gì? Cần gia công bao nhiêu mặt? Cần loại bỏ bao nhiêu vật liệu? Dung sai nào quan trọng nhất? Và bạn dự kiến sẽ sản xuất bao nhiêu chi tiết?
Những câu trả lời này sẽ nhanh chóng giúp bạn thu hẹp phạm vi tìm kiếm loại máy móc cần thiết.
Yêu cầu bộ phận | Nó ảnh hưởng đến điều gì? |
Kích thước bộ phận | Hành trình X, Y, Z và kích thước bàn |
Trọng lượng chi tiết + đồ gá | Khả năng chịu tải của bàn |
Vật liệu | Mô-men xoắn trục chính, tốc độ và độ cứng của máy |
Đặc điểm gia công | Yêu cầu 3 trục, 4 trục hoặc 5 trục |
Loại bỏ vật liệu | Khả năng cắt và độ cứng vững của cấu trúc |
Số lượng dụng cụ | Dung tích kho dụng cụ |
Sức chịu đựng | Nhu cầu về độ ổn định và kiểm tra của máy móc |
Khối lượng sản xuất | Tốc độ, tự động hóa và năng suất |
Ví dụ, hai chi tiết có thể có kích thước gần như nhau nhưng lại cần các máy móc rất khác nhau.
Vỏ nhôm với nhiều lỗ và rãnh có thể được hưởng lợi từ tốc độ trục chính cao hơn và tốc độ cấp liệu nhanh hơn. Đế khuôn thép cùng kích thước có thể yêu cầu mô-men xoắn, độ cứng và độ ổn định cắt cao hơn.
Vì vậy, đừng chỉ dừng lại ở câu hỏi:
“Máy này có thể giữ được chi tiết của tôi không?”
Hãy hỏi thêm:
“Máy này có thể gia công chi tiết của tôi một cách hiệu quả trong điều kiện cắt thực tế không?”
Khi đã xác định rõ các yêu cầu cơ bản về linh kiện, bạn có thể bắt đầu đối chiếu chúng với hành trình máy, khả năng chịu tải của bàn máy, hiệu suất trục chính, độ cứng vững và cấu hình trục.
Khi đã xác định được kích thước của chi tiết cần gia công, bước tiếp theo là đảm bảo máy có đủ không gian gia công hữu ích.
Không nên chỉ dựa vào kích thước phôi để điều chỉnh hành trình máy.
Một chi tiết dài 900 mm không tự động có nghĩa là hành trình trục X 900 mm là đủ. Bạn vẫn cần không gian cho đồ gá, kẹp, đường tiếp cận dụng cụ và chuyển động an toàn xung quanh chi tiết.
Một cách suy nghĩ thực tế hơn về vấn đề này là:
Kích thước chi tiết + Đồ gá + Khoảng không kẹp + Khả năng tiếp cận dụng cụ = Vùng gia công cần thiết
Khi so sánh Máy CNC thẳng đứngHãy cùng nhau kiểm tra các thông số kỹ thuật này:
Thông số kỹ thuật máy | Những điều bạn cần kiểm tra |
Di chuyển theo trục X/Y/Z | Liệu dụng cụ này có thể tiếp cận tất cả các khu vực gia công cần thiết không? |
Kích thước bàn | Liệu chi tiết và đồ gá có thể được lắp đặt một cách an toàn không? |
Tải bảng | Nó có thể đỡ được chi tiết, đồ gá và phụ kiện không? |
Khoảng cách từ trục chính đến bàn máy | Khoảng không gian có đủ cho các bộ phận cao và dụng cụ dài không? |
Việc tải bảng là một vấn đề đặc biệt dễ bị bỏ qua. Máy không chỉ chịu tải trọng của phôi. Các phụ kiện như đồ gá, ê tô, bàn xoay và các thiết lập gia công nhiều chi tiết đều làm tăng thêm trọng lượng.
Điều tương tự cũng áp dụng cho khả năng của trục Z. Một đồ gá cao, dụng cụ dài hoặc bàn xoay có thể nhanh chóng làm giảm không gian thẳng đứng có thể sử dụng.
Vì vậy, trước khi chọn kích thước máy, hãy hỏi:
Liệu chi tiết có thể đặt vừa vặn trên bàn, kẹp chắc chắn và vẫn chừa đủ không gian cho dụng cụ hoàn thành mọi thao tác không?
Hãy chọn công suất đủ cho sản lượng thông thường và sự tăng trưởng hợp lý trong tương lai, nhưng tránh chọn máy quá lớn chỉ vì hành trình lớn hơn trông có vẻ an toàn hơn.
Cùng một chi tiết có kích thước có thể cần loại máy khác nhau tùy thuộc vào vật liệu và tải trọng cắt. Trước khi lựa chọn cấu trúc máy, hãy cân nhắc xem quá trình gia công của bạn sẽ tạo ra lực cắt lớn đến mức nào.
Đối với việc gia công nhôm, các linh kiện thông thường và thép nhẹ, tốc độ và khả năng phản hồi thường quan trọng hơn.
Bạn có thể ưu tiên:
Đối với những công việc này, bạn thường không cần đến một cấu trúc máy móc quá cồng kềnh.
Thép, gang, đế khuôn và việc loại bỏ lượng vật liệu lớn tạo ra tải trọng cao hơn nhiều cho máy.
Trong những trường hợp này, hãy chú ý hơn đến:
Việc sử dụng các loại dao cắt lớn, cắt sâu và gia công thô liên tục đều làm tăng nhu cầu về độ cứng vững của máy.
Tốc độ trục chính phải phù hợp với cách gia công thực tế các chi tiết. Tốc độ quay cao hơn hữu ích cho một số công việc, nhưng điều đó không tự động có nghĩa là hiệu suất tốt hơn.
Tốc độ trục chính cao hơn sẽ hữu ích hơn khi gia công:
Nếu phần lớn công việc của bạn liên quan đến các dụng cụ nhỏ và các vết cắt nhẹ, tốc độ trục chính có thể ảnh hưởng trực tiếp đến thời gian chu kỳ và độ hoàn thiện bề mặt.
Dùng cho thép, gang, dao cắt lớn hoặc gia công thô khối lượng lớn. Mô-men xoắn trở nên quan trọng hơn tốc độ quay tối đa..
Mô-men xoắn cao hơn giúp duy trì khả năng cắt ổn định khi sử dụng:
Trục chính 15.000 vòng/phút không phải lúc nào cũng là lựa chọn tốt hơn trục chính 10.000 vòng/phút nếu các chi tiết của bạn chủ yếu yêu cầu gia công nặng.
Giao diện và kích thước dụng cụ cũng cần phải phù hợp với điều kiện gia công của bạn.
Đối với gia công cơ khí thông thường, giao diện dụng cụ nhỏ hơn có thể là đủ. Đối với gia công nặng hơn hoặc dụng cụ lớn hơn, cần có giao diện cứng cáp hơn. giao diện công cụ có thể cung cấp sự hỗ trợ tốt hơn và độ ổn định khi cắt.
Mấu chốt rất đơn giản:
Hãy chọn trục chính phù hợp với vật liệu, kích thước dụng cụ và tải trọng cắt, chứ không phải chỉ chọn thông số cao nhất trên bảng thông số kỹ thuật.
Số lượng trục cần thiết chủ yếu phụ thuộc vào số cạnh và góc cần gia công.
Việc sử dụng nhiều trục hơn có thể giảm thời gian thiết lập, nhưng cũng làm tăng chi phí máy móc và độ phức tạp lập trình. Mục tiêu là chỉ sử dụng khả năng mà chi tiết của bạn thực sự cần.
Máy CNC trục đứng 3 trục thường là đủ khi hầu hết các chi tiết có thể được gia công từ phía trên hoặc bằng cách định vị lại đơn giản.
Các bộ phận điển hình bao gồm:
Nếu bạn có thể hoàn thành các chi tiết một cách hiệu quả chỉ với một hoặc hai lần thiết lập, máy 3 trục thường là lựa chọn thiết thực nhất.
Trục thứ 4 rất hữu ích khi chi tiết có các đặc điểm xung quanh nhiều mặt.
Nó có thể giúp giảm thiểu việc phải định vị lại thủ công khi gia công:
Lợi ích chính không chỉ đơn thuần là "thêm một trục nữa", mà là... Ít thao tác thiết lập hơn và gia công liên tục tốt hơn.
Gia công 5 trục Trở nên hữu ích hơn khi phần đó chứa:
Trước khi chọn hệ thống 5 trục, hãy tự hỏi một câu hỏi:
Liệu việc bổ sung thêm trục có thể giúp giảm đáng kể thời gian thiết lập hoặc làm cho việc gia công các chi tiết khó trở nên dễ dàng hơn không?
Nếu không, giải pháp gia công 3 trục hoặc 4 trục có thể tiết kiệm chi phí hơn cho các bộ phận của bạn.
Khi đã xác định rõ kích thước máy, độ cứng vững, cấu hình trục chính và trục quay, hãy xem xét các hệ thống hỗ trợ mà quy trình của bạn thực sự cần.
Hãy bắt đầu bằng việc xác định số lượng dụng cụ cần thiết để hoàn thành một chi tiết điển hình.
Nếu quy trình của bạn sử dụng dao phay mặt, mũi khoan, mũi taro, dụng cụ doa và dụng cụ hoàn thiện trong một lần thiết lập, thì kho chứa dụng cụ lớn hơn có thể giảm thiểu việc thay dụng cụ thủ công và gián đoạn công việc.
Tuy nhiên, đối với các chi tiết đơn giản, việc bổ sung thêm vị trí đặt dụng cụ có thể không mang lại nhiều giá trị.
Gia công cắt nặng, gia công lỗ sâu và sản xuất số lượng lớn tạo ra nhiều nhiệt và phoi.
Tùy thuộc vào quy trình của bạn, bạn có thể cần:
Quản lý phoi và chất làm mát tốt giúp duy trì quá trình cắt ổn định và giảm thiểu việc dừng máy không cần thiết.
Các tùy chọn như đầu dò phôi, bộ định vị dụng cụ, bàn xoay và hệ thống nạp liệu tự động có thể nâng cao hiệu quả, đặc biệt là trong sản xuất hàng loạt.
Nhưng mỗi phương án đều phải giải quyết được một vấn đề thực sự.
Hãy tự hỏi bản thân:
Liệu cấu hình này có giúp giảm thời gian thiết lập, cải thiện khả năng kiểm soát quy trình hay rút ngắn chu kỳ sản xuất?
Nếu câu trả lời là không, có thể bạn không cần đến nó.
Khi bạn đã xác định được kích thước chi tiết, vật liệu, tải trọng cắt và nhu cầu sản xuất, bạn có thể nhanh chóng thu hẹp phạm vi lựa chọn dòng máy phay đứng YANGSEN VMC.
Hãy lấy yêu cầu gia công chính của bạn làm điểm xuất phát:
Nhu cầu gia công của bạn | Hướng máy YANGSEN | Các bộ phận điển hình |

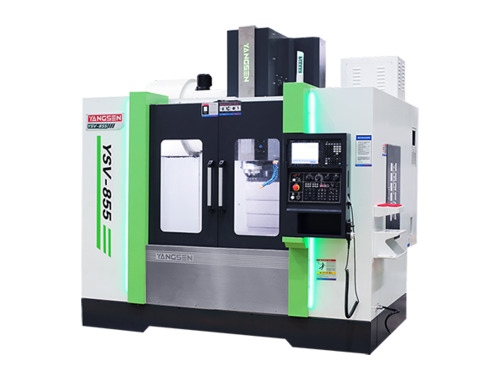

Gia công chính xác tổng quát | Dòng YSV | Phụ tùng ô tô, van, linh kiện thông dụng |

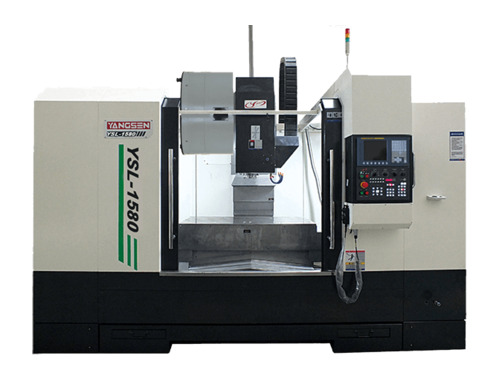

Cắt có độ cứng cao hơn | Bộ sưu tập YSL | Khuôn, vật liệu cứng hơn, cắt nặng hơn |
Nhiều công cụ hoặc nhiều quy trình | YSV Dual-ATC | Đế khuôn, các chi tiết phức tạp, các bộ phận trải qua nhiều công đoạn sản xuất. |
Sản xuất chuyên biệt hoặc theo lô | Bộ sưu tập đặc biệt YS | Các bộ phận chuyên dụng và sản xuất số lượng lớn |
Hướng dẫn lựa chọn máy phay CNC hiện tại của YANGSEN tuân theo cùng một logic cơ bản: YSV hướng đến độ chính xác tổng quát và hiệu quả gia công, YSL hướng đến độ ổn định cắt cao hơn, cấu hình Dual-ATC hướng đến khả năng chứa dụng cụ lớn hơn, và dòng YS Special Series hướng đến các yêu cầu sản xuất cụ thể.
Bạn không cần phải tự mình chọn mẫu cụ thể.
Hãy chuẩn bị những thông tin cơ bản sau:
Sau đó, hãy so sánh các yêu cầu này với hành trình và cấu hình máy hiện có.
Bạn đã có bản vẽ chi tiết chưa? Hãy gửi kèm theo yêu cầu gia công của bạn. Các kỹ sư của YANGSEN có thể giúp bạn thu hẹp lựa chọn xuống dòng máy VMC và kích thước máy phù hợp thay vì chỉ chọn dựa trên số hiệu model.
Hỏi: Hành trình của máy nên lớn hơn chi tiết cần gia công bao nhiêu?
A: Không nên chỉ dựa vào kích thước chi tiết để điều chỉnh hành trình cắt. Bạn cũng cần không gian cho đồ gá, kẹp, vị trí tiếp cận dụng cụ và chuyển động trục an toàn. Hãy kiểm tra toàn bộ vùng gia công thay vì chỉ cộng thêm một tỷ lệ phần trăm cố định vào kích thước phôi.
Hỏi: Làm sao để biết chi tiết của tôi có cần máy phay CNC độ cứng cao hay không?
A: Hãy xem xét tải trọng cắt. Nếu quy trình của bạn liên quan đến cắt thép nặng, gia công thô sâu, dao cắt lớn hoặc loại bỏ vật liệu lớn, độ cứng vững sẽ trở nên quan trọng hơn. Đối với nhôm và gia công thông thường nhẹ hơn, tốc độ và khả năng phản hồi của trục có thể quan trọng hơn.
Hỏi: Tốc độ trục chính cao hơn có phải lúc nào cũng tốt hơn không?
A: Không. Tốc độ quay cao hơn hữu ích cho các dụng cụ nhỏ, nhôm và gia công hoàn thiện tốc độ cao. Việc cắt nặng trên thép hoặc gang có thể cần đến mô-men xoắn và công suất trục chính cao hơn. Hãy chọn trục chính phù hợp với quy trình cắt thông thường của bạn.
Hỏi: Tôi nên chọn máy 3 trục, 4 trục hay 5 trục?
A: Hãy đếm xem cần gia công bao nhiêu cạnh và góc. Máy 3 trục thường đủ dùng cho các chi tiết đơn giản. Trục thứ 4 có thể giảm thiểu việc định vị lại đối với các chi tiết nhiều cạnh, trong khi gia công 5 trục hữu ích hơn cho các góc phức tạp và các vị trí khó tiếp cận dụng cụ.
Hỏi: Tôi cần cung cấp thông tin gì khi yêu cầu tư vấn về máy móc?
A: Hãy chuẩn bị những thông tin sau:
Thông tin về linh kiện càng đầy đủ thì việc đề xuất kích thước và cấu hình máy phù hợp càng dễ dàng hơn.
Hỏi: Tôi có thể gửi bản vẽ chi tiết trước khi chọn máy YANGSEN được không?
A: Vâng. Thực tế, đây thường là điểm khởi đầu tốt nhất. Bản vẽ của bạn cho phép nhóm kỹ thuật đánh giá hành trình máy, khả năng chịu tải của bàn máy, yêu cầu trục chính, độ cứng vững, cấu hình trục và các hệ thống tùy chọn dựa trên chi tiết thực tế thay vì chỉ lựa chọn theo số hiệu model.
Một chiếc máy phù hợp không chỉ cần có khả năng gia công chi tiết mà còn phải thực hiện công việc một cách hiệu quả, đáng tin cậy và không cần cấu hình phức tạp.
Nếu bạn đã có bản vẽ chi tiết, thông tin vật liệu và yêu cầu gia công, bạn có thể sử dụng chúng làm cơ sở để lựa chọn máy móc.
Để lựa chọn máy YANGSEN, bạn có thể gửi thông tin chi tiết về sản phẩm của mình cho đội ngũ kỹ thuật của chúng tôi để được hỗ trợ tìm ra cấu hình máy CNC đứng phù hợp nhất cho ứng dụng của bạn.
Hãy liên hệ với CNC Yangsen để tìm giải pháp gia công CNC phù hợp với nhu cầu sản xuất của bạn.
