Mỗi lần thiết lập lại trên một chi tiết phức tạp đều làm mất thời gian, độ chính xác và lợi nhuận mà bạn không thể thu hồi lại. Nếu xưởng của bạn vẫn cần ba hoặc bốn đồ gá để cắt từng mặt của chi tiết, bạn sẽ cảm nhận được điều đó ngay lập tức — chu kỳ gia công dài hơn, nhiều khả năng sai lệch hơn, thời hạn bị chậm trễ.
Trung tâm gia công 5 trục được chế tạo để giải quyết vấn đề đó: chỉ cần một lần thiết lập, độ chính xác cao hơn, ít phải làm lại. Nhưng không phải mọi máy 5 trục đều phù hợp với mọi xưởng – nếu chọn sai cấu trúc, bạn sẽ phải trả tiền cho khả năng mà bạn sẽ không bao giờ sử dụng, hoặc vẫn không đáp ứng được nhu cầu đối với những chi tiết quan trọng.
Sáu yếu tố quyết định liệu trung tâm gia công 5 trục có mang lại lợi nhuận xứng đáng với chi phí bỏ ra cho nhà máy của bạn hay không:
Đây là nơi tập trung hầu hết các công trình của chúng tôi — các công trình có khung cố định, cột di động và cột đôi được xây dựng xung quanh một cấu trúc cầu bắc ngang qua phần công trình thay vì nằm phía trên nó.
Phù hợp nhất cho: Các chi tiết gia công lớn hoặc nặng — đế khuôn lớn, các bộ phận kết cấu, vỏ lớn — bất cứ thứ gì quá lớn hoặc quá nặng để quay trên bàn xoay.
Nhược điểm là kích thước và chi phí: bạn phải trả tiền cho một máy lớn hơn và chi phí lắp đặt bất kể mọi công việc có cần đến công suất đó hay không. Nếu các chi tiết của bạn vượt quá giới hạn của bàn máy tiêu chuẩn, giải pháp của chúng tôi sẽ phù hợp. trung tâm gia công kiểu giàn là nơi bạn nên bắt đầu tìm kiếm.

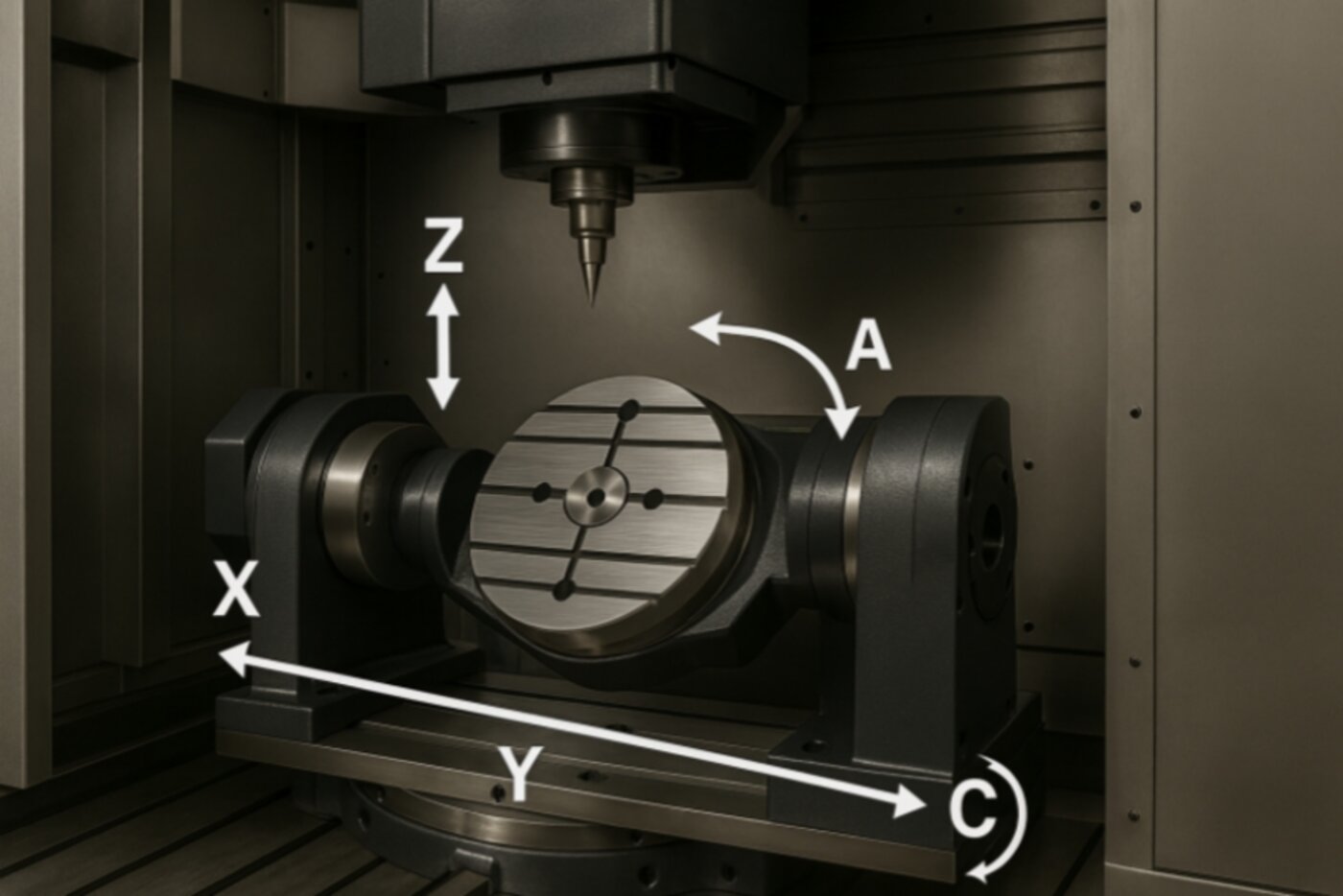

Thay vì di chuyển một cây cầu xung quanh khu vực đó, chúng ta... trung tâm gia công bàn xoay Xoay chi tiết trên trục quay hoặc bàn xoay truyền động trực tiếp dưới trục chính cố định — đánh đổi kích thước chi tiết tối đa để có tốc độ, độ cứng vững và diện tích chiếm dụng nhỏ hơn. Loại nào phù hợp phụ thuộc vào ứng dụng của bạn:
|
|
|
|

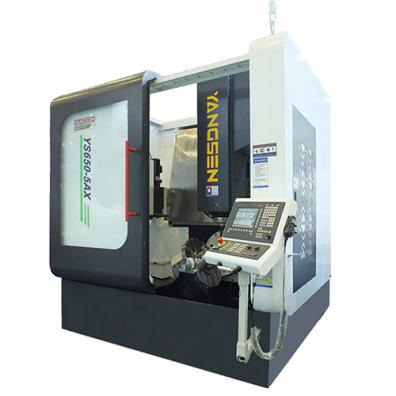

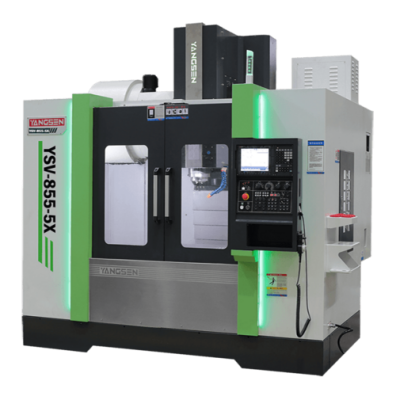

Người mẫu | YSU-800-5X | YSV-855-5X | YS650-5AX |
Bàn xoay | Động cơ kép Ø850mm | Động cơ truyền động trực tiếp (DD) Φ650mm | Φ650mm |
Con quay | HSK-A63, 18.000 vòng/phút | BBT-40, 10.000 vòng/phút | HSK-A63, 18.000 vòng/phút |
Trọng tải | 1.000kg | 800kg | 200kg |
Tốt nhất cho | Các chi tiết cỡ trung bình nặng hơn cần thiết lập chắc chắn, chịu tải cao — các bộ phận kết cấu, các chi tiết khuôn lớn hơn. | Các bộ phận y tế và khuôn mẫu chính xác cần định vị nhanh, độ rơ thấp. | Sản xuất đa dạng sản phẩm, số lượng nhỏ — linh kiện khuôn mẫu chính xác, khắc và phay. |
Hãy đối chiếu linh kiện của bạn với mẫu ở trên trước khi yêu cầu báo giá — việc chọn sai kích thước bàn sẽ khiến bạn mất đi công suất hoặc ngân sách không cần thiết.
Ở đây, đầu trục chính nghiêng trên hai trục quay trong khi bàn máy vẫn cố định — điều này thường thấy trên các máy được chế tạo để gia công các chi tiết rất lớn và nặng, nơi việc xoay bàn máy không khả thi. Hiện tại sản phẩm này không nằm trong danh mục của chúng tôi, nhưng đáng để bạn biết nếu đang so sánh giữa các nhà cung cấp.
Một thiết kế lai kết hợp việc chia chuyển động quay giữa một trục đầu và một trục bàn, cân bằng giữa độ cứng vững và tầm với trên các máy cỡ trung bình. Thiết kế này cũng nằm ngoài phạm vi sản phẩm hiện tại của chúng tôi — hầu hết các xưởng đều lựa chọn thiết kế kiểu khung giàn hoặc bàn xoay như của chúng tôi.
Không phải mọi công việc gia công 5 trục đều cần máy cắt trên cả năm trục cùng một lúc. Hai chế độ khác nhau xử lý các công việc rất khác nhau, và việc biết chi tiết của bạn thực sự cần chế độ nào có thể giúp bạn tiết kiệm được chi phí đáng kể cho cả máy móc và lập trình.
Chế độ định vị 3+2 (còn gọi là gia công 5 trục có chỉ số) khóa các trục quay tại chỗ sau mỗi lần di chuyển, sau đó cắt bằng đường chạy dao 3 trục tiêu chuẩn từ góc độ mới đó. Gia công 5 trục đồng thời giữ cho cả năm trục chuyển động cùng nhau, liên tục thay đổi góc của dao khi cắt.
| Định vị 3+2 | 5 trục đồng thời |
Cách nó cắt | Các trục quay được khóa, sau đó chạy đường chạy dao 3 trục. | Cả 5 trục đều chuyển động đồng thời, liên tục. |
Tốt nhất cho | Nhiều mặt phẳng hoặc mặt vát — giá đỡ, vỏ, hầu hết các khoang khuôn | Các bề mặt cong liên tục — cánh quạt, lưỡi dao, đường viền khuôn phức tạp |
Lập trình | Các chiến lược CAM 3 trục đơn giản, tiêu chuẩn hơn | Yêu cầu phần mềm CAM tiên tiến và nhiều thời gian thiết lập hơn. |
Tác động chi phí điển hình | Thấp hơn — giảm thời gian lập trình và lên kế hoạch chu kỳ. | Cấp độ cao hơn — lập trình phức tạp hơn, thời gian kiểm chứng lâu hơn. |
Hãy chọn chế độ gia công 5 trục đồng thời khi hình dạng chi tiết thực sự yêu cầu điều đó — những đường viền liên tục mà chế độ 3+2 không thể gia công được trong một đường chạy dao duy nhất. Đối với mọi trường hợp khác, chế độ 3+2 có chỉ số sẽ hoàn thành công việc với chi phí thấp hơn. Mọi mẫu máy trong dòng sản phẩm của chúng tôi, cả loại khung gantry và bàn xoay trunnion, đều có cả hai chế độ — yếu tố quyết định là chi tiết gia công của bạn, chứ không phải là máy móc.
Cấu trúc đế là yếu tố quan trọng nhất. Hãy tìm những chiếc đế bằng gang đã trải qua quá trình xử lý giảm ứng suất — các quy trình như ủ hoặc lão hóa rung — trước khi gia công hoàn thiện. Một sản phẩm đúc bỏ qua bước này có thể bị biến dạng dần dần dưới tải trọng cắt gọt trong nhiều năm, làm ảnh hưởng đến toàn bộ cấu trúc được xây dựng trên đó.
Loại truyền động trục quay ảnh hưởng đến độ mài mòn lâu dài. Bàn quay truyền động trực tiếp (động cơ momen xoắn) loại bỏ các bánh răng và trục vít, những bộ phận tạo ra độ rơ sau nhiều năm hoạt động, so với các thiết kế truyền động bằng bánh răng cơ khí.
Chế độ bảo hành và dịch vụ hậu mãi là những yếu tố còn lại. Các rãnh dẫn hướng kín giúp ngăn phoi và chất làm mát xâm nhập vào các bộ phận chuyển động, nhưng không có kỹ thuật tốt nào có thể bù đắp cho một nhà cung cấp không thể bảo trì sản phẩm mà họ đã bán cho bạn.
Máy phay 5 trục chất lượng cao có giá thành ban đầu cao hơn so với máy phay 3 trục cơ bản. Dưới đây là những lợi ích mà sự chênh lệch đó mang lại.
Mỗi lần điều chỉnh lại đồ gá đều tiềm ẩn nguy cơ sai lệch căn chỉnh. Gia công nhiều mặt trong một lần thiết lập đồng nghĩa với việc giảm thiểu khả năng chi tiết bị lệch dung sai — và giảm số lượng chi tiết bị loại bỏ làm giảm lợi nhuận.
Những bộ phận trước đây cần ba hoặc bốn công đoạn trên các máy khác nhau giờ đây có thể được thực hiện từ đầu đến cuối chỉ trong một lần thiết lập, giúp giảm thời gian chờ giữa các công đoạn cũng như thời gian chu kỳ sản xuất.
Các chi tiết phức tạp, nhiều mặt — những chi tiết có tỷ suất lợi nhuận cao nhất — chính là những đơn hàng mà xưởng gia công 3 trục phải từ chối hoặc thuê ngoài. Máy gia công 5 trục phù hợp cho phép bạn tự báo giá cho những đơn hàng này.
Một chiếc máy giúp giảm phế liệu, giảm nhân công trên mỗi sản phẩm và cho phép bạn đấu thầu những công việc có giá cao hơn sẽ thu hồi vốn nhanh hơn so với giá niêm yết — sai lầm là chỉ so sánh các loại máy móc dựa trên giá mua ban đầu.
Quan niệm sai lầm 1: “Gia công 5 trục chỉ dành cho ngành hàng không vũ trụ.”
Thực tế: Ngành hàng không vũ trụ đã phổ biến việc gia công 5 trục đồng thời, nhưng các xưởng chế tạo khuôn mẫu, nhà sản xuất thiết bị y tế và các xưởng gia công nói chung hiện nay cũng sử dụng gia công 5 trục vì lý do tương tự - giảm số lần thiết lập cho các chi tiết phức tạp.
Quan niệm sai lầm thứ 2: “Càng nhiều trục càng tốt.”
Thực tế: Một máy 5 trục chỉ hoạt động ở chế độ 3 trục sẽ không thu hồi được chi phí cao của nó. Số trục phù hợp phải dựa trên hình dạng hình học của chi tiết, chứ không phải con số lớn nhất trên bảng thông số kỹ thuật.
Quan niệm sai lầm thứ 3: “Lập trình 5 trục quá phức tạp để các xưởng nhỏ hoặc vừa có thể tự thực hiện.”
Thực tế: Phần mềm CAM hiện đại đã thu hẹp hầu hết khoảng cách đó — các bộ xử lý hậu kỳ, mô phỏng va chạm và các mẫu đường chạy dao mà trước đây cần đến lập trình viên chuyên dụng giờ đã trở thành tiêu chuẩn trong các gói phần mềm CAM phổ biến. Quá trình học hỏi là có thật, nhưng nó không còn là rào cản như trước nữa.
Quan niệm sai lầm thứ 4: “Nếu bạn sở hữu một máy gia công 5 trục, bạn nên vận hành tất cả các thao tác ở chế độ đồng thời.”
Thực tế: Hầu hết các chi tiết không cần gia công đường viền 5 trục liên tục — định vị 3+2 theo chỉ số giúp xử lý các chi tiết nhiều mặt, giảm thời gian lập trình và rủi ro. Chỉ nên sử dụng gia công đồng thời cho các chi tiết thực sự có bề mặt cong liên tục.
Hỏi: Sự khác biệt giữa định vị 3+2 và gia công đồng thời 5 trục là gì?
A: Gia công 3+2 (có chỉ số) khóa các trục quay sau mỗi chuyển động và cắt bằng đường chạy dao 3 trục tiêu chuẩn; gia công 5 trục đồng thời giữ cho cả năm trục chuyển động cùng nhau để cắt các bề mặt cong liên tục.
Hỏi: Trung tâm gia công 5 trục có giá bao nhiêu?
A: Giá cả phụ thuộc vào phạm vi làm việc, cấu hình trục chính, hệ thống điều khiển và việc bạn cần khả năng gia công đồng thời hoàn toàn hay chỉ cần định vị theo chỉ mục — hai máy trông tương tự nhau trên giấy tờ có thể có giá rất khác nhau. Hãy yêu cầu báo giá dựa trên bản vẽ chi tiết thực tế của bạn thay vì chỉ so sánh giá niêm yết.
Hỏi: Quá trình lắp đặt và vận hành mất bao lâu?
A: Điều đó phụ thuộc vào kích thước máy móc, sự sẵn có của cơ sở vật chất của bạn (điện, nền móng, khả năng tiếp cận bằng cần cẩu) và liệu hệ thống điều khiển có cần cấu hình tùy chỉnh hay không. Hãy xác nhận thời gian giao hàng thực tế với nhà cung cấp trước khi cam kết ngày giao hàng cụ thể.
Hỏi: Trung tâm gia công 5 trục có thể đáp ứng dung sai tối đa là bao nhiêu?
A: Dung sai đạt được phụ thuộc vào máy móc, dụng cụ, thiết bị kẹp phôi và vật liệu của chi tiết cụ thể — không có một con số duy nhất nào áp dụng cho tất cả. Hãy yêu cầu nhà cung cấp của bạn cung cấp quy trình kiểm soát chất lượng được ghi chép lại và, nếu có thể, một mẫu cắt từ chi tiết thực tế của bạn thay vì chỉ dựa vào thông tin trên bảng thông số kỹ thuật.
Hỏi: Trung tâm gia công 5 trục có còn thực hiện được các công việc gia công 3 trục tiêu chuẩn không?
A: Đúng vậy. Khóa các trục quay sẽ biến bất kỳ máy 5 trục nào thành máy phay 3 trục mạnh mẽ, nhờ đó máy không phải hoạt động không hiệu quả giữa các công việc phức tạp. Đó là một lý do khiến chi phí ban đầu cao hơn dễ được chấp nhận hơn đối với các xưởng có khối lượng công việc hỗn hợp.
Việc lựa chọn trung tâm gia công 5 trục phù hợp phụ thuộc vào bốn yếu tố so sánh với chi tiết thực tế của bạn: cấu trúc, mức độ cần gia công đồng thời so với gia công theo chỉ số 3+2, khối lượng sản xuất và chi phí thực tế của máy trong suốt vòng đời sử dụng, chứ không chỉ là giá trên hóa đơn.
Mỗi lần thiết lập lại được loại bỏ đồng nghĩa với việc bạn tiết kiệm được thời gian, độ chính xác và lợi nhuận — nhưng chỉ khi máy móc thực sự phù hợp với nhu cầu của bạn, chứ không phải chỉ là con số lớn nhất trên bảng thông số kỹ thuật.
Hãy gửi cho chúng tôi bản vẽ của bạn — chúng tôi sẽ giúp bạn lựa chọn cấu hình phù hợp, chứ không chỉ là cấu hình mà chúng tôi muốn bán.
Hãy liên hệ với CNC Yangsen để tìm giải pháp gia công CNC phù hợp với nhu cầu sản xuất của bạn.
