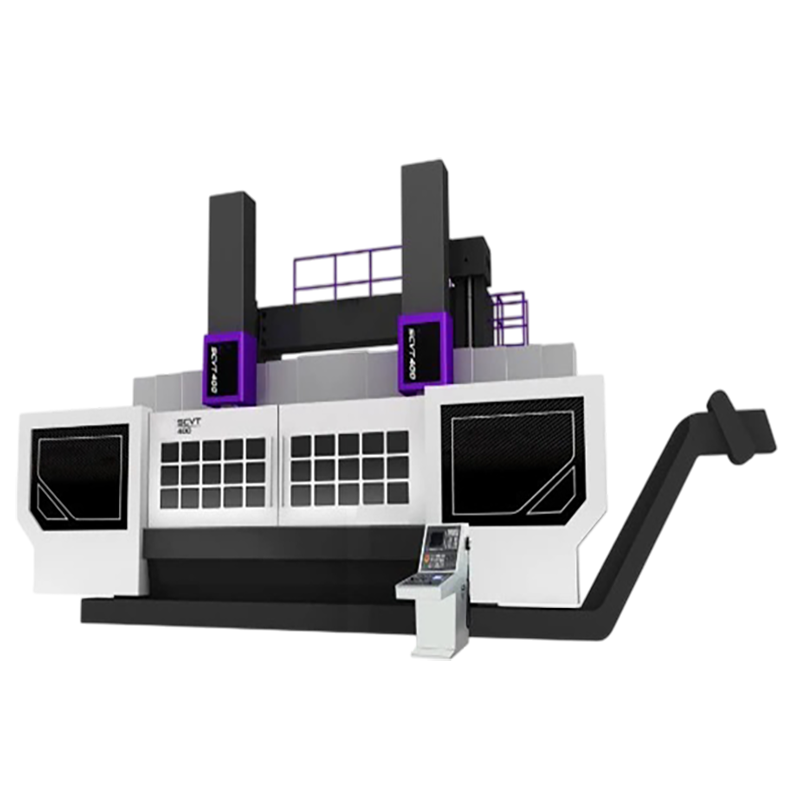

Máy tiện đứng CNC là một công cụ gia công với trục chính định hướng thẳng đứng, được điều khiển bởi hệ thống điều khiển số (CNC). Máy chủ yếu được sử dụng để tiện chính xác cao các chi tiết tròn lớn, bao gồm các thao tác như tiện ngoài, tiện mặt và doa trong.
tối đa. Du lịch trục X :
0～+1750mmtối đa. Hành trình trục Z :
1400mmChiều cao phôi tối đa :
2500mmTrọng lượng phôi tối đa :
16000kgĐăng kí :
Power generation, shipbuilding, metallurgy, and mining.Cấu trúc chính của máy tiện đứng CNC
 | 1. Dòng máy công cụ này được sử dụng cho các dụng cụ cắt bằng cacbua và gốm, được sử dụng để tiện thô và tinh các bề mặt hình trụ bên trong và bên ngoài, bề mặt hình nón bên trong và bên ngoài, bề mặt đầu, rãnh và doa, và bề mặt quay của kim loại đen và một số bộ phận phi kim loại. 2. Hệ thống truyền động chính của máy công cụ được dẫn động bằng động cơ DC và phạm vi tốc độ của bàn làm việc được thực hiện thông qua cơ cấu thay đổi tốc độ trục chính hai tốc độ. 3. Máy công cụ là một kết cấu khung được tạo thành từ các cột trái, phải, dầm liên kết, dầm ngang, bệ làm việc và các bộ phận khác. Kết cấu cứng vững, có khả năng chịu tải lớn. Cơ cấu kẹp dầm ngang là thiết bị khóa thủy lực đa trạm, hoạt động ổn định và đáng tin cậy. 4. Bộ phận gá dao cấp liệu của máy công cụ sử dụng cấu trúc gá dao đơn CNC. Thanh trượt gá dao máy công cụ chuyển động ngang theo trục X và bộ phận gá dao chuyển động dọc theo trục Z đều được dẫn động bằng động cơ servo, trục vít me bi được dẫn động bằng cặp bánh răng tỷ số cố định có độ chính xác cao, giúp gá dao cấp liệu và chuyển động nhanh chóng. 5. Bàn làm việc có cấu trúc đối xứng nhiệt. Trục chính của bàn làm việc sử dụng ổ trục lăn trụ ngắn hai dãy có khe hở hướng tâm có thể điều chỉnh độ chính xác cao để định tâm. Trục sử dụng ray dẫn hướng thủy tĩnh dòng chảy không đổi và được trang bị thiết bị làm mát bằng dầu, giúp bàn làm việc có độ chính xác quay cao, khả năng chịu tải lớn và biến dạng nhiệt nhỏ. 6. Ray dẫn hướng ngang của giá đỡ dụng cụ đứng bao gồm ray dẫn hướng dỡ tải thủy tĩnh, ray dẫn hướng hỗn hợp lăn và trượt, và ray dẫn hướng trượt. Chuyển động thẳng đứng của búa là ray dẫn hướng trượt. |
Giá đỡ dụng cụ dọc
Bộ phận đỡ dụng cụ đứng trái và phải bao gồm một thanh trượt dầm, một thanh trượt quay và một thanh ram. Bộ phận đỡ dụng cụ trái và phải có thể di chuyển theo chiều ngang (X) trên dầm. Các chuyển động trái, phải và theo chiều dọc của ram trong bộ phận đỡ dụng cụ được dẫn động bởi động cơ servo AC FANUC, được truyền đến đai ốc vít bi được kết nối với các bánh răng thông qua một cặp bánh răng, do đó ram được kết nối với vít bi có thể di chuyển sang trái, phải (X) và theo chiều dọc (Z), thực hiện liên kết bốn trục của bộ phận đỡ dụng cụ đứng trái và phải X và Z, và thực hiện gia công các bề mặt cong. Ram là một ram thép vuông, và đầu dưới của ram được trang bị một giá đỡ dụng cụ, được cố định vào đầu dưới của ram. Ram là một ram thép vuông.
Các thông số công nghệ chính
| Dự án | đơn vị | Đặc điểm kỹ thuật | |
| Các thông số chính | Đường kính bàn làm việc | mm | 2400 |
| Đường kính quay tối đa | mm | 2800 | |
| Đường kính quay tối đa | mm | 2800 | |
| Chiều cao phôi tối đa | mm | 2500 | |
| Trọng lượng phôi tối đa | Kg | 16000 | |
| Mô-men xoắn cực đại của bàn làm việc | N．m | 63000 | |
| Răng chính | Phạm vi tốc độ trục chính | vòng/phút | 1,5~80 |
| Hộp bánh xe | |||
| Bánh răng thay đổi tốc độ bàn làm việc | khối | Hai tốc độ vô hạn | |
| Công suất đầu ra của động cơ chính | Đánh giá 30 phút | kW | 65 |
| Xếp hạng liên tục | kW | 55 | |
| Đập | Kích thước mặt cắt ngang thân Ram | mm×mm | □240X240 |
| Hành trình trục X 1 | mm | 0～+1750 | |
| Hành trình trục X 2 | mm | -175 0 ～0 | |
| Hành trình trục Z1 | mm | 1400 | |
| Hành trình trục Z2 | mm | 1400 | |
| Giá đỡ dao | Giá đỡ dao vuông | 2 | |
| chùm tia | Hành trình xà ngang | mm | 2000 |
| Tốc độ nạp liệu | Tốc độ cắt | mm/vòng | 0,1 ~ 1000 mm / phút |
| Tốc độ nạp liệu nhanh | mm/phút | 6000 | |
| Giá đỡ dụng cụ | Giá đỡ dao đôi | 2 | |
| Kích thước thanh công cụ quay | mm×mm | 40×40 | |
| cân nặng | Tổng trọng lượng của máy công cụ | Kg | Khoảng 49.300 |
| hệ thống | Mô hình thiết bị CNC | FANUC oi TF | |
| Hình dáng máy công cụ | Chiều dài × Chiều rộng × Chiều cao | mm×mm×mm | 7800X4800X7400 |
| Nguồn điện chính | Điện áp | V | AC380 |
| Phạm vi dao động điện áp | -10 đến +10% | ||
| Tính thường xuyên | Hz | 50 ±1 | |
| Tổng công suất | kW | 80 | |
| Tổng công suất cung cấp bao gồm | Động cơ chính | kW | 55/65 |
| Động cơ thủy lực | kW | 2.2 | |
| Động cơ bơm làm mát | kW | 0,75 | |
| Động cơ servo trục X1/X2 | kW | 6 | |
| Động cơ servo trục Z1/X2 | kW | 6 | |
| Động cơ nâng | kW | 11 | |
| Đơn vị NC | KVA | 0,05 | |
| Bảng điều khiển | KVA | 0,02 | |
| Động cơ quạt, đèn huỳnh quang, v.v. | kW | 0,16 | |
| Động cơ băng tải dăm | kW | 0,2 | |
| Áp suất hệ thống thủy lực | Mpa | 5 | |
