Máy tiện CNC đứng độ cứng cao VTL-200A

Máy tiện CNC đứng độ cứng cao VTL-200A

Máy tiện CNC là một loại máy công cụ điều khiển bằng máy tính. Máy tiện CNC cung cấp khả năng gia công cực kỳ chính xác. Máy tiện này phù hợp để gia công các chi tiết lớn trong các ngành công nghiệp như nhà máy điện, đóng tàu, luyện kim, khai thác mỏ, v.v.

  • tối đa. Du lịch trục X :

    -100~+1650mmm
  • tối đa. Hành trình trục Z :

    1200mm
  • Chiều cao phôi tối đa :

    1800mm
  • Trọng lượng phôi tối đa :

    10000kg
  • Đăng kí :

    Power generation, shipbuilding, metallurgy, and mining.

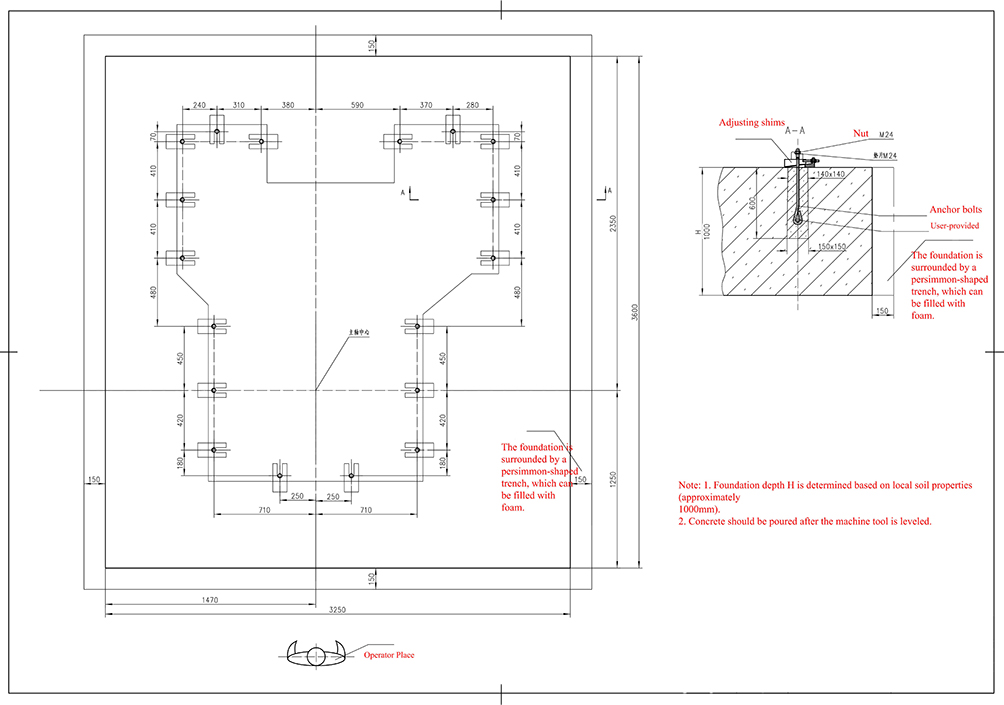

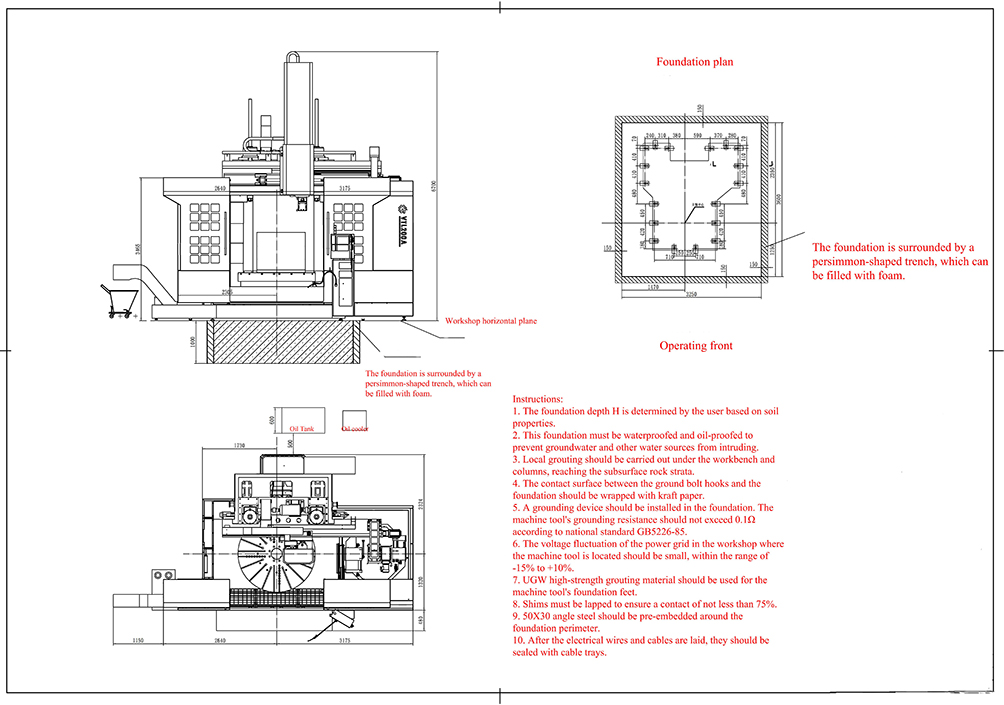

Cấu trúc chính of Máy tiện đứng CNC

Máy tiện sử dụng kết cấu bảo vệ toàn diện cho máy chính, và bố trí tập trung các hệ thống cơ khí, điện và thủy lực. Máy chủ yếu bao gồm máy, giá đỡ dao, chuyển động theo hướng X, Z, trục quay của bàn làm việc, trục phay B, bàn điều khiển, băng tải phoi tự động, bôi trơn tự động, hệ thống thủy lực, khoang dao, hệ thống bảo vệ, hệ thống điều khiển điện tử và hộp điều khiển điện tử. Máy công cụ có thể được trang bị thiết bị cài đặt dao trong máy, có thể thực hiện thiết bị thay dao tự động, gia công tự động, nâng cao chất lượng gia công và giảm chi phí vận hành.

Giới thiệu Workbench

Bàn làm việc được đúc nguyên khối bằng gang xám HT300, ủ và khử ứng suất trước khi gia công tinh. Thiết kế kết cấu với gân hướng tâm và gân hình khuyên, đường kính 1800mm, độ dày và độ cứng vừa phải. Cấu hình tiêu chuẩn là mâm cặp bốn chấu thủ công, bề mặt bàn làm việc được thiết kế với 20 rãnh chữ T hướng tâm 22mm để định vị và kẹp phôi.

Hệ thống truyền động chính của bàn làm việc sử dụng động cơ chính, một bộ hộp giảm tốc và một vành răng lớn để dẫn động bàn làm việc quay. Trong quá trình quay, động cơ chính truyền động cho bộ giảm tốc hai tốc độ thông qua dây đai để truyền động bánh răng, dẫn động vành răng, thực hiện chuyển động quay của bàn làm việc. Thanh dẫn hướng bàn làm việc sử dụng kết cấu dẫn hướng con lăn, có đặc điểm là khả năng chịu tải lớn, hệ số ma sát nhỏ, độ ổn định cao và dễ bảo trì. Ổ trục chính, thanh dẫn hướng con lăn và hộp số chính của bàn làm việc sử dụng hệ thống bôi trơn thủy lực độc lập để cung cấp dầu, và được trang bị bộ làm mát nhiệt độ dầu để kiểm soát nhiệt độ dầu bôi trơn trong phạm vi cài đặt, do đó đảm bảo độ chính xác làm việc của bàn làm việc.

Các thông số công nghệ chính

Mụcđơn vịĐặc điểm kỹ thuật
Các thông số chínhĐường kính bàn làm việcmm1800
Đường kính quay tối đamm2100
Đường kính quay tối đamm2000
Chiều cao phôi tối đamm1800
Trọng lượng phôi tối đaKg10000
Mô-men xoắn cực đại của bàn làm việcNm​22500
Hộp bánh xe răng chínhPhạm vi tốc độ trục chínhvòng/phút1,5-200
Bánh răng thay đổi tốc độ bàn làm việckhốiHai tốc độ vô hạn
Công suất đầu ra của động cơ chínhĐánh giá 30 phútkW45
Xếp hạng liên tụckW37
Gối trượtKích thước mặt cắt ngang thân Rammm×mm220X220
Hành trình trục Xmm-100+1650
Hành trình trục Zmm1200
BnhómHành trình xà ngangmm1200 (6X200)
Tốc độ nạp liệuTốc độ cắtmm/vòng0,2 ~ 1000 mm/phút
Tốc độ nạp liệu nhanhmm/phút6000
Giá đỡ dụng cụGiá đỡ dụng cụ đơn 1
Kích thước thanh công cụ quaymm×mm32×32
Tạp chí công cụKiểu chữ TSố lượng công cụ8
WtámTổng trọng lượng của máy công cụKgKhoảng 39.500
Shệ thốngMô hình thiết bị CNC FANUC oi TF
Máy móc Angoại hìnhChiều dài × Chiều rộng × Chiều caomm×mm×mm6700x4250x
6500
Ttổng số Eđiện năng Snguồn gốcĐiện ápVAC380
Phạm vi dao động điện áp -10 đến 10%
Tính thường xuyênHz50 ±1
Tổng công suấtkW60
Tổng nguồn điệnĐộng cơ chínhkW37/45
Động cơ thủy lựckW2.2
Động cơ bơm làm mátkW0,75​
Động cơ servo trục XNm22
Động cơ servo trục ZNm22
Động cơ nângkW6,5
Đơn vị NCKVA0,05
Bảng điều khiểnKVA0,02
Động cơ quạt, đèn huỳnh quang, v.v.kW0,16
Động cơ băng tải dămkW0,75
Áp suất hệ thống thủy lựcMpa5
