Cấu trúc chính của máy tiện đứng bao gồm trục chính đứng và bàn làm việc xoay. Bàn làm việc thường khá lớn và có thể chứa được các chi tiết gia công nặng. Trục chính được đặt thẳng đứng, khác với trục chính nằm ngang của máy tiện ngang thông thường. Máy có khung máy chắc chắn để đỡ bàn làm việc nặng và các dụng cụ cắt. Khung máy được thiết kế để mang lại sự ổn định và độ cứng vững, đảm bảo hoạt động gia công chính xác.
tối đa. Du lịch trục X :
-200～+1050mmmtối đa. Hành trình trục Z :
900mmChiều cao phôi tối đa :
1400mmTrọng lượng phôi tối đa :
8000kgĐăng kí :
Power generation, shipbuilding, metallurgy, and mining.Cấu trúc chính of Máy tiện đứng CNC

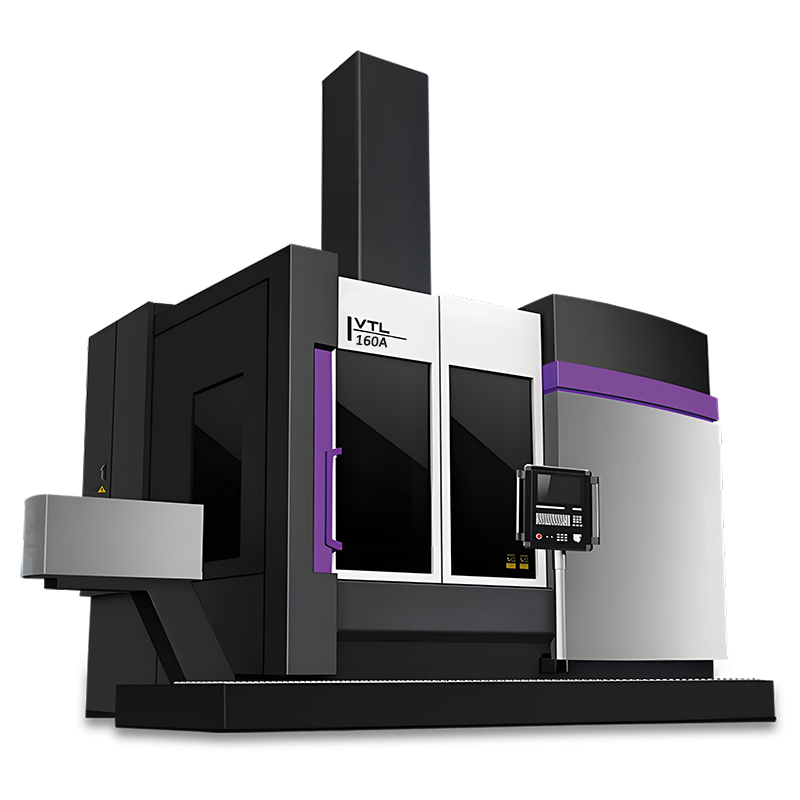

 | Máy tiện VTL-160A là máy tiện đứng CNC một trụ với dầm di động, được công ty chúng tôi phát triển và thiết kế theo nhu cầu thị trường. Chúng tôi áp dụng quy trình công nghệ chủ chốt, tiến hành thiết kế mới kết cấu máy tiện, nghiên cứu quy trình kỹ thuật và vận hành máy tiện. Máy tiện VTL160A là máy tiện đứng CNC một trụ với dầm di động, được công ty chúng tôi phát triển và thiết kế theo nhu cầu thị trường. Chúng tôi áp dụng quy trình công nghệ chủ chốt, tiến hành thiết kế mới kết cấu máy tiện, nghiên cứu quy trình kỹ thuật và vận hành máy tiện. |
Hỗ trợ sau bán hàng toàn diện cho máy tiện đứng của bạn
Tại CNC Yangsen, chúng tôi cam kết cung cấp dịch vụ hỗ trợ sau bán hàng toàn diện để đảm bảo máy tiện đứng VTL-160A của bạn hoạt động ở hiệu suất cao nhất. Dịch vụ của chúng tôi bao gồm:

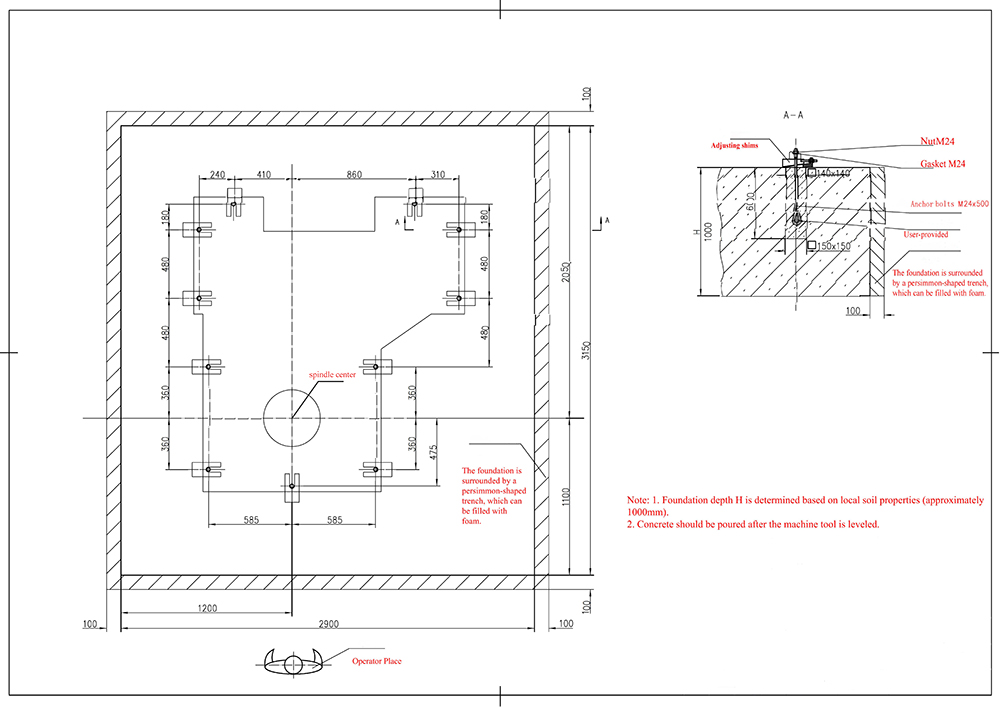

Bố trí móng: Chúng tôi cung cấp bản vẽ móng chi tiết để giúp bạn lập kế hoạch và lắp đặt máy chính xác, đảm bảo tính ổn định và hiệu suất tối ưu.

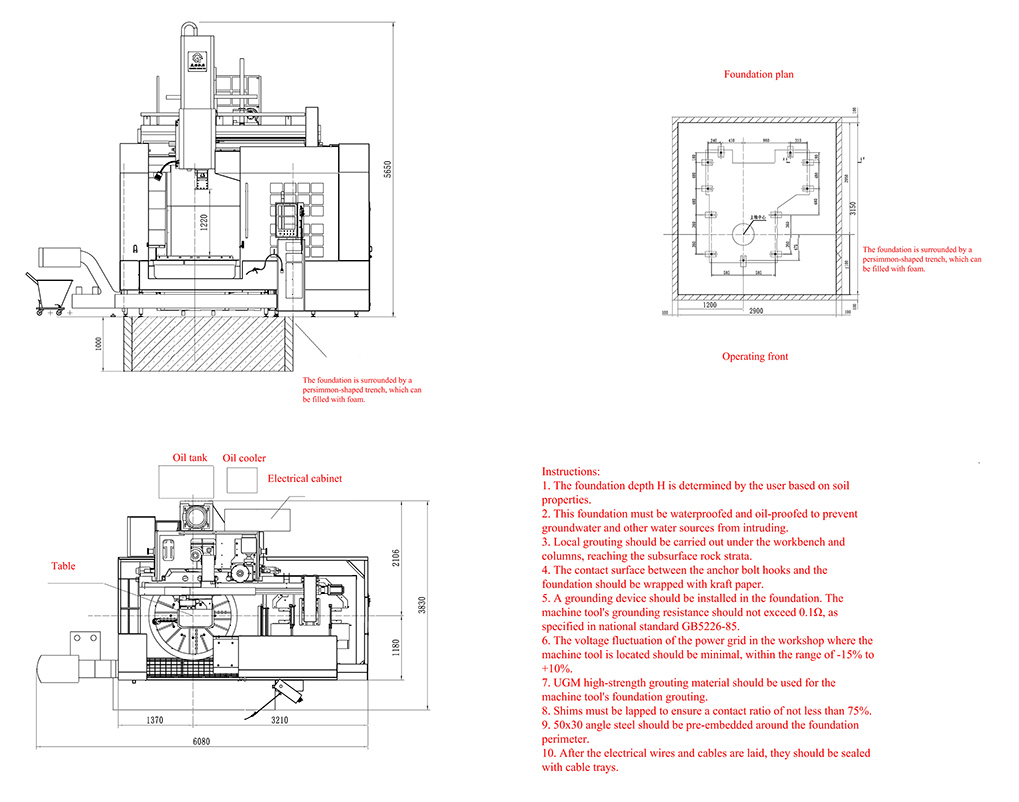

Kích thước xuất khẩu và lắp đặt: Đội ngũ kỹ thuật của chúng tôi cung cấp bản vẽ kích thước thiết bị chính xác để vận chuyển quốc tế và lập kế hoạch lắp đặt tại chỗ.
Tư vấn kỹ thuật: Các chuyên gia của chúng tôi luôn sẵn sàng hướng dẫn bạn cài đặt, thiết lập và bảo trì, đảm bảo thời gian ngừng hoạt động ở mức tối thiểu.
Với CNC Yangsen, bạn không chỉ mua một chiếc máy mà còn có được một đối tác đáng tin cậy cho sự thành công lâu dài.
Ứng dụng củaMáy tiện đứng CNC
Máy tiện CNC này thích hợp để gia công các chi tiết lớn trong các ngành công nghiệp như phát điện, đóng tàu, luyện kim và khai thác mỏ.
Các thông số công nghệ chính của
| Mục | Đơn vị | Đặc điểm kỹ thuật | |
| Các thông số chính | Đường kính bàn làm việc | mm | 1400 |
| Đường kính quay tối đa | mm | 1700 | |
| Đường kính tối đa của phần cắt | mm | 1600 | |
| Chiều cao tối đa của phôi gia công | mm | 1400 | |
| Trọng lượng tối đa của phôi gia công | Kg | 8000 | |
| Mô-men xoắn cực đại của bàn làm việc | N．m | 16500 | |
| Hộp số chính | Tốc độ quay của trục chính | vòng/phút | 1-300 |
| Động cơ chính | Tốc độ dịch chuyển của bàn làm việc | Bánh răng | hai bánh răng, vô tận |
| Công suất định mức/30 phút | kW | 37 | |
| Công suất định mức liên tục | kW | 30 | |
| Đập | Kích thước phần Ram | mm×mm | □220X220 |
| Hành trình trục X | mm | -200～+1050 | |
| Z-trục di chuyển | mm | 900 | |
| Tốc độ nạp liệu | Tốc độ cắt | mm/phút | 0,1-1000 |
| Tốc độ nạp liệu nhanh | mm/phút | 6000 | |
| Giá đỡ dụng cụ | Giá đỡ dụng cụ đơn | 1 | |
| Kích thước thanh dụng cụ tiện | mm×mm | 32×32 | |
| Bộ thay đổi công cụ | Lực căng dụng cụ loại T | Con số | 12 |
| Cân nặng | Tổng trọng lượng | Kg | 27500 |
| Hệ thống | Mô hình CNC | FANUC oiTF | |
| Kích thước máy tiện | Chiều dài*chiều rộng*chiều cao | mm×mm×mm | 5700X4850X5300 |
| Tổng công suất | Điện áp | V | AC380 |
| Phạm vi dao động điện áp | －10～＋10% | ||
| Tính thường xuyên | Hz | 50±1 | |
| Tổng công suất | kW | 53 | |
| Tổng nguồn cung cấp điện bao gồm | Động cơ chính | kW | 30/37 |
| Động cơ thủy lực | kW | 3,5 | |
| Động cơ cho bơm làm mát | kW | 0,75 | |
| Động cơ servo trục X | Nm | 27 | |
| Động cơ servo trục Z | Nm | 27 | |
| Động cơ nâng | kW | 5,5 | |
| Đơn vị NC | KVA | 0,05 | |
| Bảng điều khiển | KVA | 0,02 | |
| Động cơ quạt, đèn chiếu sáng, v.v. | kW | 0,16 | |
| Động cơ loại bỏ chip | kW | 0,2 | |
| Áp suất của hệ thống thủy lực | Mpa | 5 | |
