Việc lựa chọn máy tiện CNC có thể khó khăn khi bạn không hiểu rõ chức năng của từng bộ phận máy. Tại sao một máy lại sử dụng cấu hình trục chính, tháp dao hoặc ray dẫn hướng khác – và điều đó sẽ ảnh hưởng đến quá trình gia công của bạn như thế nào?
Hiểu rõ các bộ phận và chức năng của máy tiện CNC sẽ giúp bạn dễ dàng trả lời những câu hỏi này hơn. Từ thân máy và trục chính đến mâm cặp, tháp dao, hệ thống servo và bộ điều khiển CNC, mỗi bộ phận đều đóng một vai trò cụ thể trong sự ổn định gia công, khả năng cắt và năng suất.

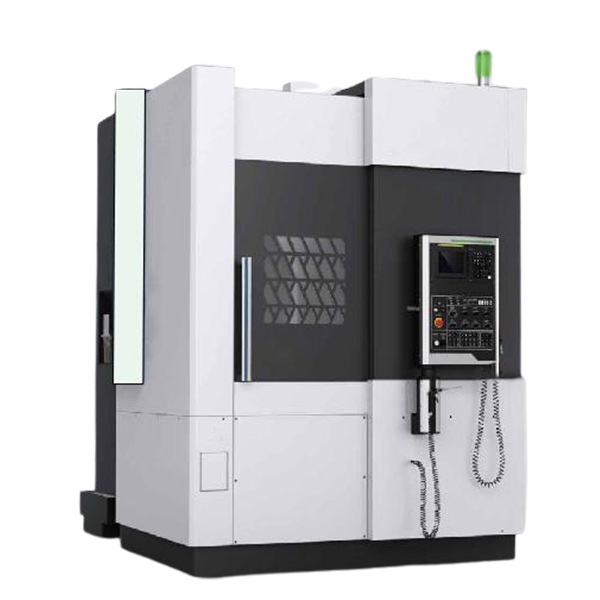

A Máy tiện CNC Đây là một loại máy công cụ điều khiển bằng máy tính chủ yếu được sử dụng để sản xuất các chi tiết hình trụ. Trong quá trình gia công, phôi được giữ bằng mâm cặp và quay bởi trục chính, trong khi dụng cụ cắt di chuyển dọc theo các trục được lập trình để loại bỏ vật liệu.
Khác với máy tiện thủ công, máy tiện CNC tự động điều khiển tốc độ trục chính, chuyển động dụng cụ, tốc độ tiến dao và thay dao thông qua chương trình CNC. Điều này cho phép nó thực hiện các thao tác như:
Tất cả đều cho kết quả nhất quán.
Để hiểu cách thức thực hiện các thao tác này, bước tiếp theo là xem xét các bộ phận chính của máy tiện CNC và chức năng của chúng.
Máy tiện CNC bao gồm nhiều bộ phận cơ khí, truyền động và điều khiển hoạt động cùng nhau trong quá trình gia công. Hiểu rõ các bộ phận máy tiện CNC và chức năng của chúng giúp dễ dàng đánh giá cấu trúc, hiệu suất và cấu hình của máy.
Chi tiết máy tiện CNC | Chức năng chính |
Giường máy | Hỗ trợ cấu trúc máy và cung cấp nền tảng ổn định cho quá trình gia công. |
Đầu cần đàn | Nâng đỡ và dẫn động trục chính. |
Trục chính | Xoay phôi gia công với tốc độ và mô-men xoắn yêu cầu. |
Chuck | Kẹp, căn chỉnh và giữ cố định phôi trong suốt quá trình gia công. |
Tháp công cụ | Giữ và tự động thay đổi dụng cụ cắt. |
Ục đuôi | Cung cấp thêm điểm tựa cho các chi tiết gia công dài và giảm độ võng trong quá trình cắt. |
Đường dẫn | Hướng dẫn chuyển động trục chính xác và ổn định. |
Trục vít bi và động cơ servo | Chuyển đổi các lệnh CNC thành chuyển động trục tuyến tính được điều khiển. |
Hệ thống điều khiển CNC | Kiểm soát và điều phối toàn bộ quy trình gia công. |
Hệ thống làm mát | Làm mát và bôi trơn khu vực cắt đồng thời hỗ trợ loại bỏ phoi. |
Băng tải phế liệu | Tự động loại bỏ phôi gia công khỏi máy. |
Hệ thống bao che và an toàn máy móc | Chứa các mảnh vụn và chất làm mát, đồng thời cung cấp môi trường vận hành an toàn hơn. |

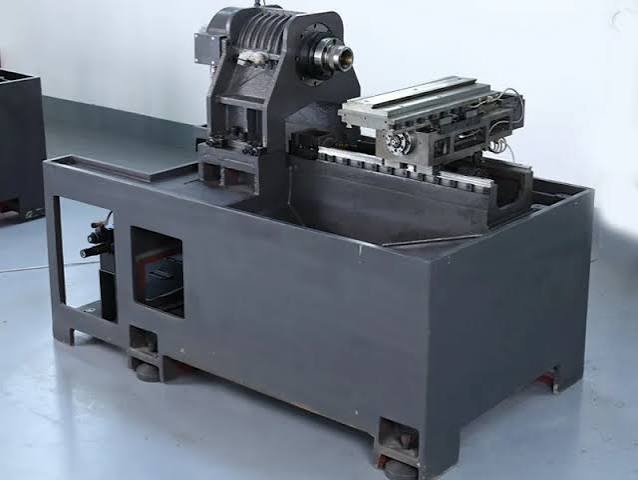

Khung máy là nền tảng cấu trúc chính của máy tiện CNC. Nó đỡ đầu máy, tháp dao, ụ sau và các thanh dẫn hướng, đồng thời hấp thụ lực cắt và độ rung.
Khung máy cứng vững giúp duy trì sự ổn định khi gia công, đặc biệt là trong quá trình cắt nặng hoặc khi gia công các chi tiết lớn. Khung máy tiện CNC thường được làm từ gang cường độ cao vì độ cứng và khả năng giảm rung của nó.
Chức năng chính: Hỗ trợ cấu trúc máy và cung cấp nền tảng ổn định cho quá trình gia công.
Đầu máy thường nằm ở một đầu của thân máy và chứa các bộ phận quan trọng như trục chính, ổ bi và hệ thống truyền động trục chính.
Nhiệm vụ của nó là hỗ trợ và dẫn động trục chính đồng thời duy trì sự quay ổn định của phôi. Độ cứng vững và thiết kế của đầu máy đặc biệt quan trọng khi cần mô-men xoắn cao hoặc gia công vật liệu nặng.
Chức năng chính: Nâng đỡ và dẫn động trục chính.

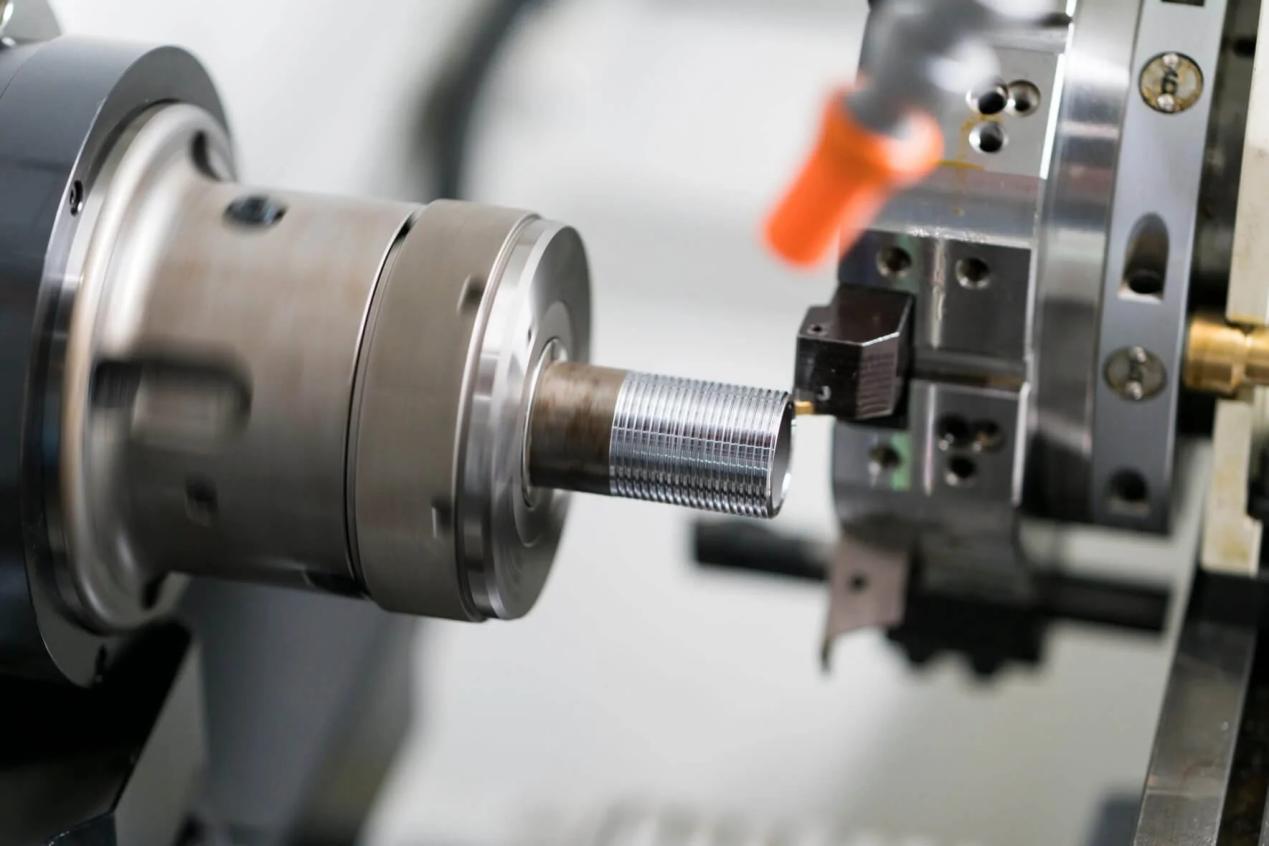

Trục chính truyền công suất quay đến mâm cặp và phôi. Tốc độ, công suất và mô-men xoắn của nó quyết định loại vật liệu, kích thước phôi và điều kiện cắt mà máy tiện CNC có thể xử lý.
Tốc độ trục chính cao hữu ích cho các chi tiết nhỏ và công đoạn hoàn thiện, trong khi mô-men xoắn cao hơn lại quan trọng hơn đối với các đường kính lớn và việc gia công vật liệu nặng.
Chức năng chính: Xoay phôi gia công với tốc độ và mô-men xoắn yêu cầu.

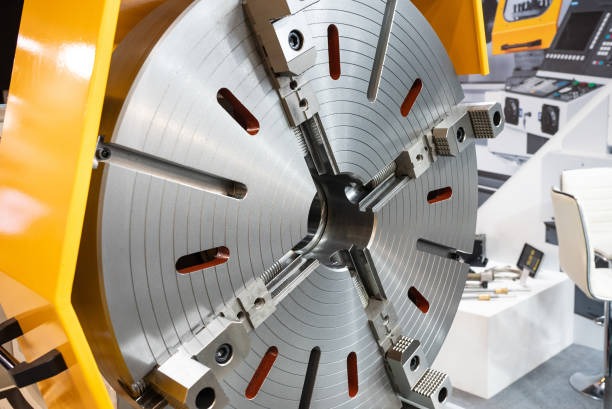

Mâm cặp được gắn trên trục chính và giữ chặt phôi trong quá trình gia công. Việc kẹp phôi đúng cách là rất cần thiết vì việc giữ phôi không ổn định có thể gây ra rung động, chất lượng bề mặt kém hoặc sai sót trong quá trình gia công.
Các lựa chọn phổ biến bao gồm:
Chức năng chính: Kẹp, căn chỉnh và giữ cố định phôi trong suốt quá trình gia công.
Tháp dao chứa nhiều dụng cụ cắt và tự động định vị dụng cụ cần thiết vào vị trí gia công. Điều này cho phép một máy tiện CNC thực hiện nhiều thao tác mà không cần thay đổi dụng cụ thủ công.
Tùy thuộc vào cấu hình máy, tháp dao có thể mang các dụng cụ để tiện, doa, tạo rãnh, tạo ren và khoan. Trung tâm tiện Cũng có thể sử dụng dụng cụ gia công trực tiếp để phay và taro.
Chức năng chính: Giữ và tự động thay đổi dụng cụ cắt.
Giá đỡ phôi phía sau hỗ trợ đầu tự do của các chi tiết gia công dài hoặc mảnh. Nếu không có sự hỗ trợ đầy đủ, các chi tiết này có thể bị cong hoặc rung dưới tác động của lực cắt.
Nó cũng có thể chứa các dụng cụ như mũi khoan hoặc mũi tâm tùy thuộc vào thiết kế máy.
Chức năng chính: Cung cấp thêm điểm tựa cho các chi tiết gia công dài và giảm độ võng trong quá trình cắt.

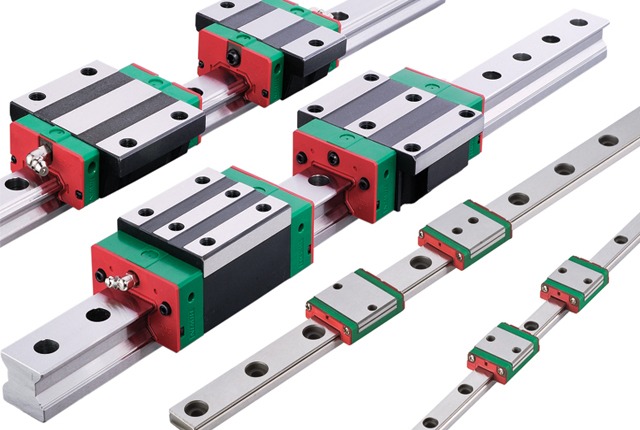

Các thanh dẫn hướng cung cấp đường đi được kiểm soát cho tháp pháo và các bộ phận chuyển động khác. Trên một máy tiện CNC điển hình, chúng dẫn hướng chuyển động dọc theo trục X và trục Z.
Đường dẫn tuyến tính Các loại ray trượt thường được lựa chọn vì tốc độ chuyển động và khả năng phản hồi nhanh hơn, trong khi các loại ray dẫn hướng dạng hộp thường được sử dụng khi cần độ cứng cao hơn và khả năng cắt mạnh.
Chức năng chính: Hướng dẫn chuyển động trục chính xác và ổn định.
Các động cơ servo và vít me bi tạo thành một phần quan trọng của hệ thống cấp phôi trên máy tiện CNC. Bộ điều khiển CNC gửi lệnh đến các động cơ servo, từ đó dẫn động vít me bi và di chuyển tháp dao dọc theo các trục đã được lập trình.
Hệ thống này điều khiển vị trí dụng cụ, chuyển động cấp liệu và đường gia công.
Chức năng chính: Chuyển đổi các lệnh CNC thành chuyển động trục tuyến tính được điều khiển.
Hệ thống điều khiển CNC đóng vai trò là trung tâm điều khiển của máy. Nó đọc chương trình gia công và điều phối:
Người vận hành cũng sử dụng bảng điều khiển để nhập chương trình, điều chỉnh thông số gia công, theo dõi trạng thái máy và quản lý cảnh báo.
Chức năng chính: Kiểm soát và điều phối toàn bộ quy trình gia công.
Hệ thống làm mát cung cấp dung dịch làm mát đến khu vực gia công. Nó giúp kiểm soát nhiệt độ cắt, bôi trơn vùng cắt và loại bỏ phoi khỏi dụng cụ và phôi.
Làm mát hiệu quả trở nên đặc biệt quan trọng trong quá trình cắt liên tục và sản xuất số lượng lớn.
Chức năng chính: Làm mát và bôi trơn khu vực cắt đồng thời hỗ trợ loại bỏ phoi.
Các thao tác tiện có thể tạo ra một lượng lớn phôi vụn dài hoặc bị gãy. Băng tải phôi liên tục loại bỏ các phôi vụn này khỏi khu vực gia công và chuyển chúng đến thùng chứa.
Điều này giúp giảm thiểu việc vệ sinh thủ công và giữ cho khu vực gia công luôn sạch sẽ trong quá trình sản xuất liên tục.
Chức năng chính: Tự động loại bỏ phôi gia công khỏi máy.
Vỏ máy giúp giữ phoi và chất làm mát bên trong khu vực gia công, đồng thời các tính năng sau đây giúp bảo vệ người vận hành:
Trên các máy tiện CNC hiện đại, hệ thống an toàn có thể ngăn không cho quá trình gia công bắt đầu khi cửa máy đang mở.
Chức năng chính: Chứa các mảnh vụn và chất làm mát, đồng thời cung cấp môi trường vận hành an toàn hơn.
Mỗi bộ phận của máy tiện CNC đều có chức năng riêng biệt, nhưng quá trình gia công phụ thuộc vào sự phối hợp nhịp nhàng của các bộ phận này. Từ việc kẹp phôi đến điều khiển dụng cụ cắt và loại bỏ phôi vụn, toàn bộ quy trình được điều phối bởi hệ thống CNC.
Mâm cặp kẹp và định tâm phôi, trong khi trục chính và đầu máy cung cấp chuyển động quay cần thiết cho quá trình cắt. Hệ thống CNC điều khiển tốc độ trục chính theo các điều kiện gia công đã được lập trình.
Bộ điều khiển CNC gửi lệnh đến các động cơ servo, điều khiển các vít me bi và di chuyển tháp dao dọc theo các thanh dẫn hướng. Tháp dao định vị dụng cụ cắt cần thiết để thực hiện các thao tác tiện, phay mặt, tạo rãnh, tiện ren hoặc các thao tác khác.
Đối với các chi tiết dài hoặc mảnh, ụ đỡ phôi cung cấp thêm sự hỗ trợ để giảm rung động và độ lệch của phôi trong quá trình cắt.
Trong quá trình gia công, hệ thống làm mát cung cấp dung dịch làm mát để kiểm soát nhiệt độ, bôi trơn vùng cắt và giúp loại bỏ phoi. Sau đó, băng tải phoi sẽ loại bỏ phoi tích tụ khỏi khu vực gia công.
Kết hợp với nhau, các bộ phận máy tiện CNC này tạo thành một quy trình liên tục gồm kẹp phôi → xoay → định vị dụng cụ → cắt → làm mát → loại bỏ phôi, cho phép máy sản xuất các bộ phận một cách hiệu quả và nhất quán.
Không phải mọi máy tiện CNC đều sử dụng cùng một cấu hình linh kiện. Cấu hình phù hợp phụ thuộc vào độ phức tạp của chi tiết, các thao tác cần thiết và khối lượng sản xuất. Hiểu rõ những khác biệt này có thể giúp bạn tránh phải trả tiền cho các chức năng không cần thiết—hoặc chọn một máy không thể gia công được chi tiết của bạn.
Cấu hình | Các thành phần chính | Phù hợp nhất cho |
Máy tiện CNC 2 trục tiêu chuẩn | Trục chính, mâm cặp, hệ thống trục X/Z, tháp dao. | Trục, ống lót, mặt bích và các chi tiết tiện đơn giản khác. |
Máy tiện CNC với khả năng gia công trực tiếp | Bổ sung tính năng gia công trực tiếp và trục C. | Các chi tiết cần cả gia công tiện và gia công thứ cấp trong cùng một lần thiết lập. |
Trung tâm gia công tiện CNC với trục phụ | Bổ sung thêm một trục phụ, thường được kết hợp với dụng cụ gia công trực tiếp. | Các bộ phận phức tạp và sản xuất số lượng lớn, nơi việc giảm thời gian thiết lập và thao tác là rất quan trọng. |
Máy tiện CNC 2 trục tiêu chuẩn thường bao gồm trục chính, mâm cặp, hệ thống trục X/Z và tháp dao. Nó được thiết kế cho các thao tác thông thường như tiện, phay mặt, tạo rãnh, tiện ren và doa.
Cấu hình này là lựa chọn thiết thực cho các trục, ống lót, mặt bích và các chi tiết tiện đơn giản khác.
Việc bổ sung dụng cụ gia công trực tiếp và trục C cho phép máy thực hiện các thao tác vượt xa phương pháp tiện thông thường. Các dụng cụ gia công có thể quay độc lập để thực hiện khoan, taro và phay nhẹ, trong khi trục C điều khiển vị trí góc của phôi.
Cấu hình này phù hợp với các chi tiết cần cả gia công tiện và gia công thứ cấp trong cùng một lần thiết lập.
Trục phụ hoạt động cùng với trục chính để gia công cả hai đầu của phôi. Sau khi hoàn thành mặt đầu tiên, trục phụ có thể nhấc phôi lên để thực hiện các thao tác tiếp theo mà không cần kẹp lại bằng tay.
Kết hợp với công cụ gia công trực tiếp, cấu hình này rất phù hợp cho các chi tiết phức tạp và sản xuất số lượng lớn, nơi việc giảm thời gian thiết lập và thao tác là rất quan trọng.
Tóm lại, số lượng chi tiết gia công CNC nhiều hơn không tự động đồng nghĩa với việc máy tốt hơn. Điều quan trọng là phải lựa chọn trục chính, tháp dao, trục quay và các chức năng phụ trợ phù hợp với yêu cầu gia công thực tế của bạn.
Bảo trì định kỳ giúp giảm thiểu thời gian ngừng hoạt động đột xuất và đảm bảo các bộ phận quan trọng của máy tiện CNC hoạt động ổn định. Cần tập trung vào các bộ phận thường xuyên chuyển động, chịu tải cắt hoặc bị nhiễm bẩn do phoi và chất làm mát.
Kiểm tra trục chính xem có tiếng ồn bất thường, rung động hoặc thay đổi nhiệt độ không. Giữ cho mâm cặp sạch sẽ và kiểm tra các ngàm và cơ cấu kẹp thường xuyên để đảm bảo phôi được giữ chắc chắn.
Giữ cho các rãnh dẫn hướng và vít me bi luôn sạch sẽ và được bôi trơn đúng cách. Kiểm tra hệ thống bôi trơn thường xuyên, vì bôi trơn không đủ có thể làm tăng tốc độ mài mòn và ảnh hưởng đến chuyển động của trục.
Loại bỏ phôi vụn khỏi tháp dao và giá đỡ dụng cụ, đồng thời kiểm tra xem có bị mòn, lỏng lẻo hoặc lắp đặt dụng cụ không đúng cách hay không. Nếu việc xoay trục trở nên chậm hoặc không chính xác, cần kiểm tra tháp dao trước khi tiếp tục gia công.
Kiểm tra mức và tình trạng dung dịch làm mát thường xuyên và vệ sinh bộ lọc khi cần thiết. Loại bỏ các mảnh vụn tích tụ và kiểm tra băng tải phế liệu để tránh tắc nghẽn, đặc biệt là trong quá trình sản xuất liên tục.
Một quy trình bảo trì phòng ngừa đơn giản có thể kéo dài tuổi thọ của các bộ phận và giúp máy tiện CNC duy trì hiệu suất ổn định trong thời gian vận hành lâu dài.
Các bộ phận chính của máy tiện CNC là gì?
Các bộ phận chính của máy tiện CNC bao gồm thân máy, đầu máy, trục chính, mâm cặp, tháp dao, ụ sau, ray dẫn hướng, vít me bi, động cơ servo, hệ thống điều khiển CNC, hệ thống làm mát và băng tải phoi. Mỗi bộ phận hỗ trợ một phần cụ thể của quá trình gia công.
Bộ phận quan trọng nhất của máy tiện CNC là gì?
Không có bộ phận nào là quan trọng nhất vì các bộ phận hoạt động như một hệ thống. Tuy nhiên, trục chính, thân máy, ray dẫn hướng, tháp dao và hệ thống điều khiển CNC có ảnh hưởng lớn đến khả năng cắt, độ ổn định và năng suất.
Chức năng của tháp dao trên máy tiện CNC là gì?
Tháp dao chứa nhiều dụng cụ cắt và tự động định vị dụng cụ cần thiết để gia công. Điều này cho phép máy tiện CNC thực hiện các thao tác tiện, khoan, tạo rãnh, tiện ren và các thao tác khác mà không cần thay dụng cụ thủ công.
Trục chính và mâm cặp khác nhau ở điểm nào?
Trục chính tạo ra chuyển động quay, trong khi mâm cặp được gắn trên trục chính và kẹp chặt phôi. Nói một cách đơn giản, trục chính tạo ra chuyển động quay và mâm cặp giữ phôi.
Tại sao máy tiện CNC cần có ụ đỡ đuôi?
Giá đỡ phôi (tailstock) hỗ trợ các chi tiết gia công dài hoặc mảnh. Sự hỗ trợ bổ sung này giúp giảm rung động và biến dạng do lực cắt gây ra.
Sự khác biệt giữa các chi tiết gia công trên máy tiện CNC và máy trung tâm gia công CNC là gì?
Máy tiện CNC cơ bản thường có trục chính, trục X/Z và tháp dao. Trung tâm gia công tiện CNC có thể bổ sung thêm dao cắt tự động, trục C, trục Y hoặc trục phụ, cho phép thực hiện các thao tác tiện, phay, khoan và taro chỉ với ít lần thiết lập hơn.
Khi chọn máy tiện CNC, hãy tập trung vào các bộ phận và chức năng mà phôi gia công của bạn thực sự cần thay vì chỉ đơn thuần chọn nhiều tính năng hơn. Cấu hình trục chính, tháp dao, ray dẫn hướng và trục phù hợp có thể giúp giảm chi phí không cần thiết trong khi vẫn đáp ứng nhu cầu sản xuất của bạn.
Nếu bạn không chắc chắn cấu hình máy tiện CNC nào phù hợp với chi tiết của mình, YANGSEN có thể giúp bạn đánh giá chi tiết gia công, quy trình gia công và yêu cầu sản xuất để đề xuất giải pháp máy móc phù hợp.
