Ray dẫn hướng là một trong những bộ phận quan trọng nhất của máy tiện CNC, ảnh hưởng trực tiếp đến độ chính xác gia công, độ ổn định cắt và tuổi thọ máy. Tuy nhiên, nhiều người mua lại tập trung vào tốc độ trục chính hoặc hệ thống điều khiển mà bỏ qua tính năng quan trọng này.
Vậy, sự khác biệt giữa ray dẫn hướng dạng hộp, ray dẫn hướng dạng bi tuyến tính và ray dẫn hướng dạng con lăn là gì? Quan trọng hơn, loại nào phù hợp nhất với nhu cầu gia công của bạn?
Trong hướng dẫn này, bạn sẽ tìm hiểu các loại đường ray chính được sử dụng trong... Máy tiện CNCBài viết này sẽ đề cập đến những ưu điểm, hạn chế của chúng và cách chọn loại phù hợp cho ứng dụng của bạn.

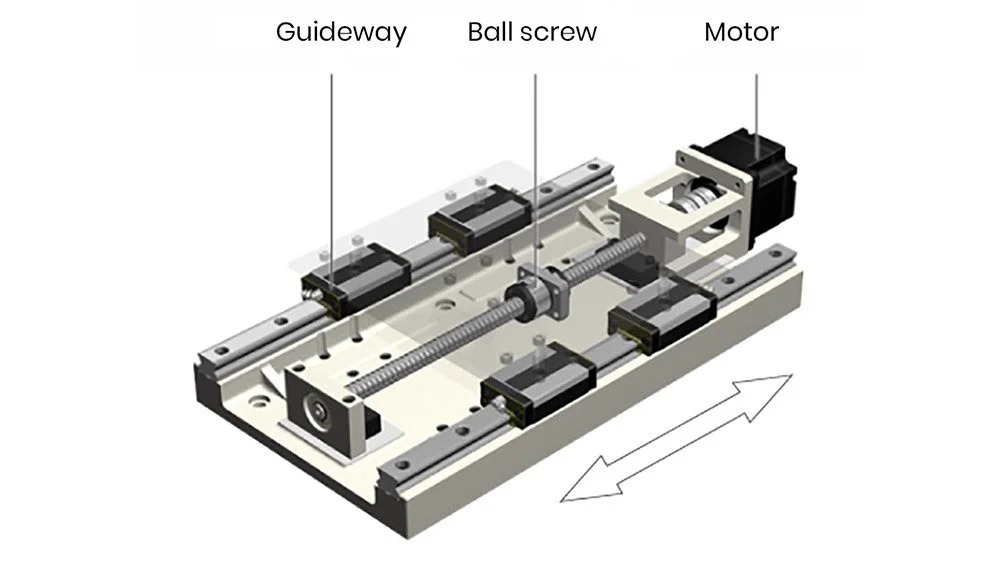

Ray dẫn hướng là các đường ray chính xác giúp dẫn hướng chuyển động của trục X và trục Z trên máy tiện CNC. Chúng giúp cho dụng cụ cắt di chuyển trơn tru và chính xác đồng thời hỗ trợ máy chống lại lực cắt. Hệ thống ray dẫn hướng chất lượng cao giúp duy trì độ chính xác định vị, giảm rung động và đảm bảo gia công ổn định trong thời gian hoạt động dài.
Hiệu suất của máy tiện CNC phụ thuộc rất nhiều vào hệ thống dẫn hướng phôi. Hệ thống dẫn hướng phôi phù hợp có thể cải thiện độ chính xác gia công, tạo ra bề mặt hoàn thiện tốt hơn và mang lại sự ổn định cao hơn trong quá trình cắt gọt. Nó cũng ảnh hưởng đến tốc độ gia công, tuổi thọ dụng cụ và độ tin cậy lâu dài của máy. Cho dù bạn đang gia công thô các chi tiết thép lớn hay gia công tinh các chi tiết chính xác, hệ thống dẫn hướng phôi đóng vai trò then chốt trong việc đạt được kết quả nhất quán.
Không phải tất cả các ray dẫn hướng máy tiện CNC đều được chế tạo cho cùng một mục đích. Một số được thiết kế để chịu tải cắt nặng với độ cứng tối đa, trong khi những loại khác tập trung vào chuyển động tốc độ cao và độ chính xác. Hiểu được điểm mạnh và điểm yếu của từng loại sẽ giúp bạn chọn được máy phù hợp với nhu cầu sản xuất của mình.
Ray dẫn hướng dạng hộp, còn được gọi là ray dẫn hướng trượt.Chúng có bề mặt tiếp xúc trượt lớn giữa các bộ phận máy chuyển động và cố định. Thiết kế này mang lại độ cứng vững và khả năng giảm rung tuyệt vời, khiến chúng trở thành lựa chọn ưu tiên cho các hoạt động gia công tiện hạng nặng.
Thuận lợi:
Hạn chế:
Ứng dụng tốt nhất:

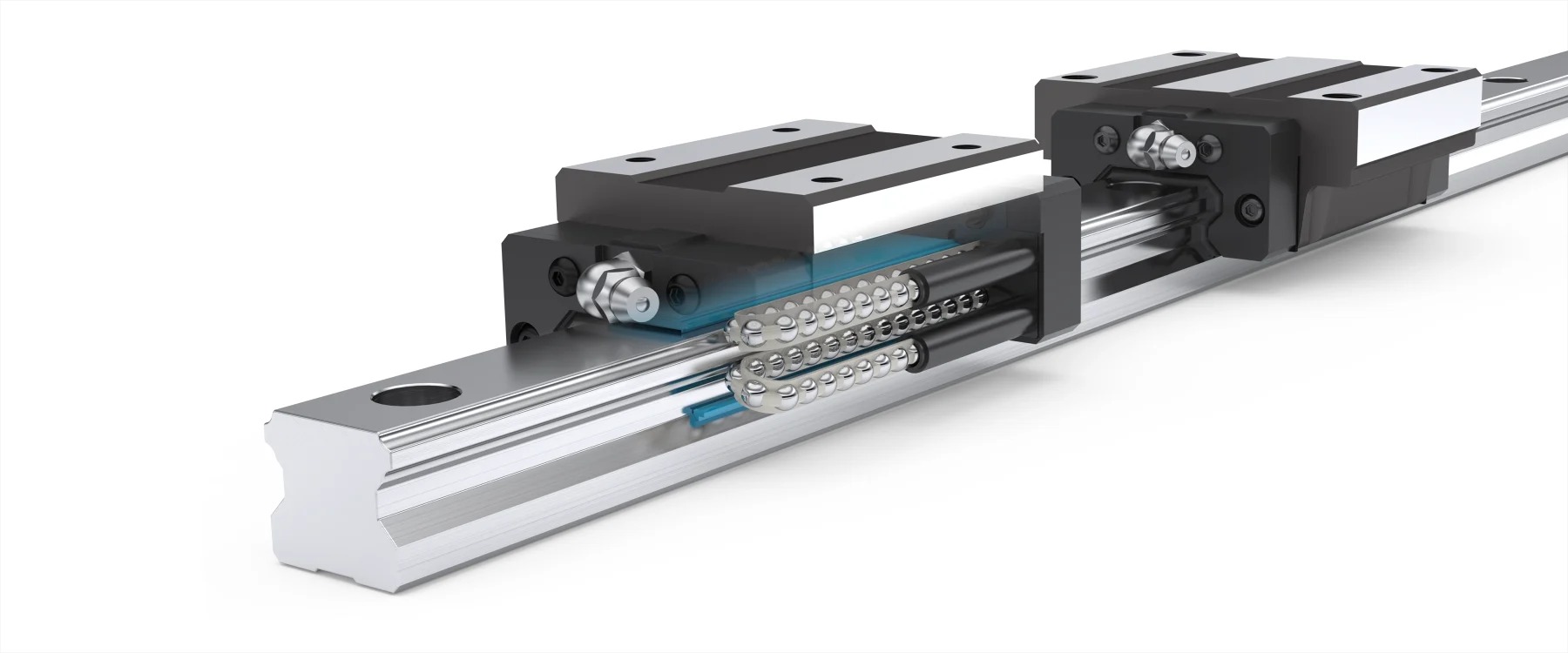

Hệ thống dẫn hướng bi tuyến tính sử dụng các viên bi thép tuần hoàn giữa thanh dẫn hướng và giá đỡ để giảm ma sát. Điều này cho phép máy móc hoạt động hiệu quả hơn. di chuyển nhanh chóng và chính xácĐiều này khiến chúng trở nên lý tưởng cho việc gia công tốc độ cao và chính xác.
Thuận lợi:
Hạn chế:
Ứng dụng tốt nhất:

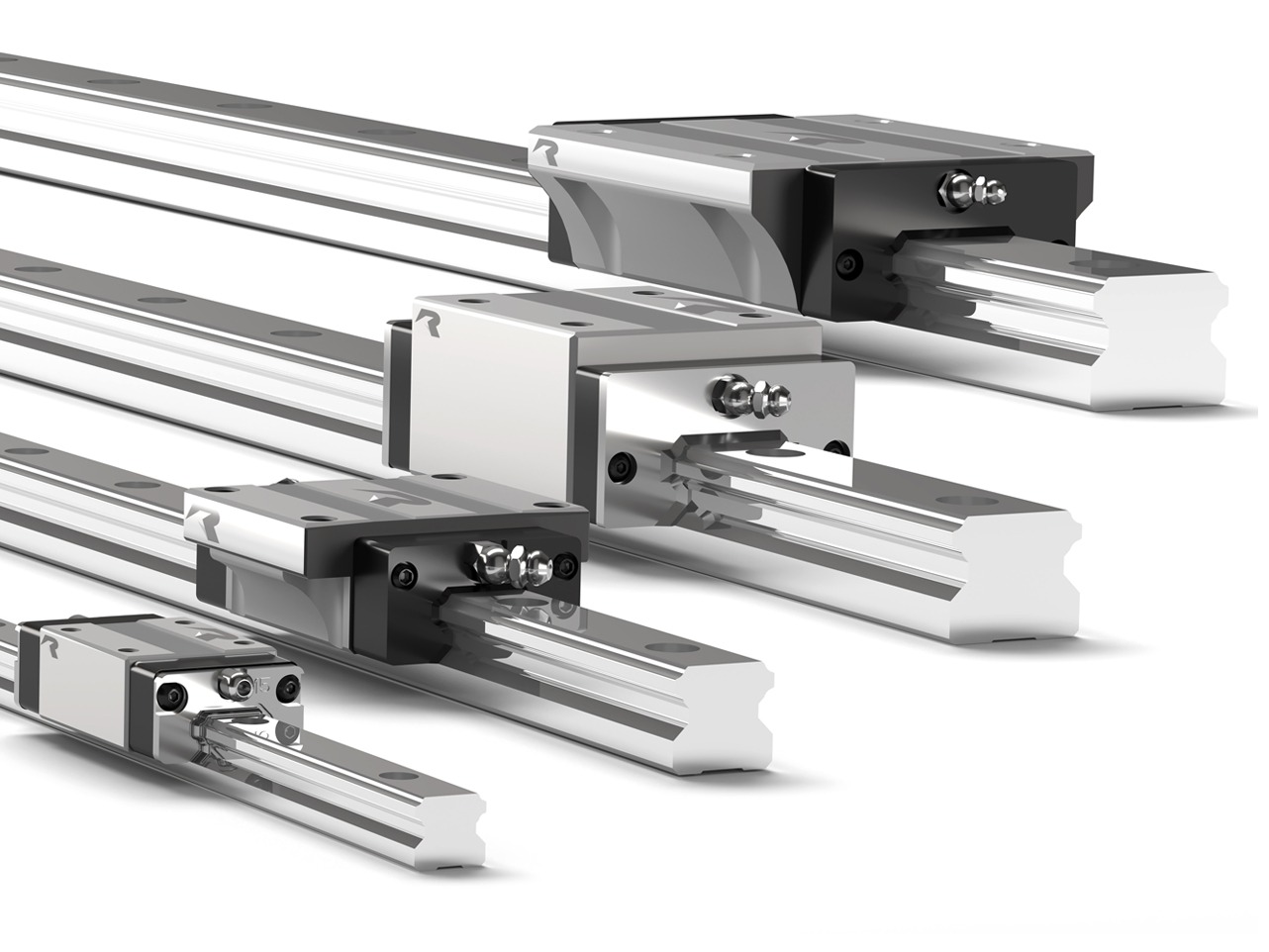

Ray dẫn hướng tuyến tính con lăn thay thế các viên bi thép bằng các con lăn hình trụ, tạo ra diện tích tiếp xúc lớn hơn giữa bàn trượt và ray dẫn hướng. Chúng kết hợp tốc độ của ray dẫn hướng tuyến tính với độ cứng và khả năng chịu tải cao hơn, khiến chúng ngày càng phổ biến trong các máy tiện CNC hiện đại.
Thuận lợi:
Hạn chế:
Ứng dụng tốt nhất:
Hệ thống dẫn hướng thủy tĩnh sử dụng một lớp dầu mỏng được nén áp suất để ngăn cách các bề mặt chuyển động và bề mặt cố định, loại bỏ sự tiếp xúc trực tiếp giữa kim loại với kim loại. Thiết kế này mang lại chuyển động cực kỳ mượt mà, độ chính xác vượt trội và độ mài mòn tối thiểu.
Thuận lợi:
Hạn chế:
Ứng dụng tốt nhất:
Hệ thống ray dẫn hướng dạng hộp và ray dẫn hướng dạng tuyến tính là hai hệ thống ray dẫn hướng phổ biến nhất được sử dụng trong... Máy tiện CNCKhông có loại nào tốt hơn loại nào một cách tuyệt đối — sự lựa chọn đúng đắn phụ thuộc vào ưu tiên gia công của bạn. Nếu bạn cần độ cứng tối đa cho việc cắt vật liệu nặng, ray dẫn hướng dạng hộp là lựa chọn tốt hơn. Nếu tốc độ và năng suất là ưu tiên của bạn, ray dẫn hướng tuyến tính mang lại những lợi thế rõ rệt.
Tính năng | Đường dẫn hộp | Đường ray dẫn hướng tuyến tính |
Độ cứng | Xuất sắc | Tốt |
Hiệu suất cắt | Tuyệt vời cho gia công cơ khí hạng nặng. | Thích hợp hơn cho việc cắt tỉa nhẹ đến trung bình. |
Độ chính xác gia công | Cao | Cao |
Tốc độ di chuyển nhanh | Thấp hơn | Cao hơn |
Giảm chấn rung động | Xuất sắc | Tốt |
BẢO TRÌ | Cần bôi trơn thường xuyên | Chi phí bảo trì thấp hơn |
Tuổi thọ sử dụng | Hoạt động xuất sắc ngay cả khi chịu tải nặng. | Xuất sắc trong sản xuất tốc độ cao |
Ứng dụng tốt nhất | Gia công các chi tiết lớn, nặng và gia công thô. | Các bộ phận chính xác và sản xuất số lượng lớn |
Ray dẫn hướng dạng hộp là lựa chọn tốt hơn nếu công việc của bạn liên quan đến cắt gọt nặng, gia công gián đoạn hoặc gia công các chi tiết lớn. Độ cứng cao và khả năng giảm rung tuyệt vời của nó mang lại hiệu suất ổn định khi gia công thép, gang và các vật liệu cứng khác.
Ray dẫn hướng tuyến tính là lựa chọn lý tưởng khi tốc độ gia công, độ chính xác và năng suất là những ưu tiên hàng đầu. Nó hoạt động tốt trong sản xuất hàng loạt và thường được sử dụng cho các bộ phận bằng nhôm, linh kiện ô tô và các ứng dụng gia công chính xác khác, nơi chuyển động trục nhanh giúp cải thiện hiệu quả.
Loại dẫn hướng tốt nhất phụ thuộc vào vật liệu bạn gia công, tải trọng cắt và mục tiêu sản xuất của bạn. Dưới đây là hướng dẫn nhanh giúp bạn lựa chọn loại dẫn hướng phù hợp với ứng dụng của mình.
Hướng dẫn được đề xuất: Hướng dẫn dạng hộp

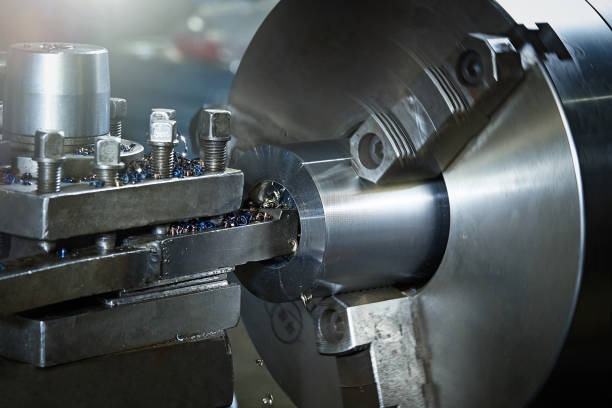

Gia công thép khối lượng lớn tạo ra lực cắt và độ rung cao. Hệ thống dẫn hướng dạng hộp cung cấp độ cứng và ổn định cần thiết cho các vết cắt sâu, gia công gián đoạn và tuổi thọ dụng cụ lâu dài.
Các bộ phận điển hình: Trục lớn, mặt bích, thân van, các bộ phận đường sắt
Đường dẫn hướng được đề xuất: Đường dẫn hướng bi tuyến tính
Gia công nhôm tập trung vào tốc độ và hiệu quả hơn là cắt gọt khối lượng lớn. Ray dẫn hướng bi tuyến tính cho phép chuyển động trục nhanh và vận hành trơn tru, giúp giảm thời gian chu kỳ trong khi vẫn duy trì độ chính xác cao.
Các bộ phận điển hình: Phụ tùng ô tô, vỏ nhôm, trục chính xác.
Hệ thống dẫn hướng được đề xuất: Hệ thống dẫn hướng tuyến tính con lăn
Thép không gỉ đòi hỏi cả độ cứng và độ chính xác. Ray dẫn hướng con lăn có khả năng chịu tải lớn hơn ray dẫn hướng bi trong khi vẫn duy trì độ chính xác định vị cao, lý tưởng cho các ứng dụng đòi hỏi độ chính xác cao.
Các bộ phận điển hình: Linh kiện y tế, phụ kiện hàng không vũ trụ, các bộ phận cơ khí chính xác.
Hướng dẫn được đề xuất: Hướng dẫn dạng hộp
Gia công các chi tiết lớn và nặng đòi hỏi sự hỗ trợ tối đa để ngăn ngừa rung động và duy trì độ chính xác. Hệ thống dẫn hướng dạng hộp phù hợp hơn cho những điều kiện khắt khe này.
Các bộ phận điển hình: Ống lớn, vỏ ổ trục, các bộ phận trong ngành dầu khí.
Hệ thống dẫn hướng được khuyến nghị: Hệ thống dẫn hướng tuyến tính dạng bi hoặc dạng con lăn.
Đối với sản xuất liên tục, tốc độ di chuyển nhanh và độ lặp lại cao là rất cần thiết. Ray dẫn hướng tuyến tính giúp cải thiện hiệu quả gia công, trong khi ray dẫn hướng con lăn cung cấp độ cứng vững bổ sung cho các môi trường sản xuất đòi hỏi cao hơn.
Các bộ phận điển hình: Linh kiện ô tô, phụ kiện thủy lực, phần cứng điện tử
Việc lựa chọn hệ thống dẫn hướng phù hợp không chỉ đơn thuần là chọn phương án tiên tiến nhất, mà là lựa chọn máy phù hợp với yêu cầu gia công của bạn. Trước khi mua máy tiện CNC, hãy xem xét bốn yếu tố sau.
Hãy cân nhắc vật liệu phôi của bạn.
Vật liệu gia công có ảnh hưởng lớn đến việc lựa chọn ray dẫn hướng. Các vật liệu cứng như thép và gang tạo ra lực cắt lớn hơn và được hưởng lợi từ độ cứng vững của ray dẫn hướng dạng hộp. Đối với nhôm và các vật liệu nhẹ khác, ray dẫn hướng tuyến tính có thể mang lại năng suất cao hơn mà không làm giảm độ chính xác.
Đánh giá tải trọng cắt và kiểu gia công
Hãy cân nhắc cách bạn sẽ sử dụng máy. Nếu công việc của bạn chủ yếu liên quan đến gia công thô nặng hoặc cắt gián đoạn, ray dẫn hướng dạng hộp sẽ mang lại độ ổn định tốt hơn. Đối với các thao tác hoàn thiện, cắt nhẹ hoặc gia công tốc độ cao, ray dẫn hướng tuyến tính hoặc ray dẫn hướng con lăn sẽ mang lại chuyển động mượt mà hơn và thời gian chu kỳ nhanh hơn.
Chọn hướng dẫn phù hợp với khối lượng sản xuất của bạn.
Gia công khối lượng nhỏ, tải nặng và sản xuất khối lượng lớn có những yêu cầu khác nhau. Ray dẫn hướng dạng hộp lý tưởng cho các công việc đòi hỏi độ cứng vững tối đa, trong khi ray dẫn hướng tuyến tính phù hợp hơn cho sản xuất liên tục, nơi tốc độ và hiệu quả là ưu tiên hàng đầu. Ray dẫn hướng dạng con lăn mang lại sự cân bằng giữa cả hai.
Hãy xem xét độ cứng của máy như một hệ thống hoàn chỉnh.
Hệ thống dẫn hướng chỉ là một phần trong hiệu suất tổng thể của máy. Thân máy, trục chính, vít me bi, hệ thống servo và thiết kế cấu trúc tổng thể đều phối hợp với nhau để quyết định độ chính xác và độ ổn định khi gia công. Một máy tiện CNC được thiết kế tốt sẽ kết hợp hệ thống dẫn hướng phù hợp với cấu trúc máy chắc chắn để mang lại hiệu suất ổn định lâu dài.
1. Loại ray dẫn hướng nào tốt hơn cho máy tiện CNC hạng nặng?
Ray dẫn hướng dạng hộp thường là lựa chọn tốt nhất cho máy tiện CNC hạng nặng. Diện tích tiếp xúc lớn của chúng mang lại độ cứng vững và khả năng giảm rung tuyệt vời, lý tưởng cho gia công thô, cắt sâu và gia công các chi tiết thép hoặc gang lớn.
2. Ray dẫn hướng tuyến tính có phù hợp cho gia công thép không?
Đúng vậy. Ray dẫn hướng tuyến tính có thể gia công thép hiệu quả, đặc biệt là đối với các công đoạn cắt nhẹ đến trung bình và sản xuất tốc độ cao. Tuy nhiên, nếu ứng dụng của bạn liên quan đến gia công thô nặng hoặc các vết cắt gián đoạn thường xuyên, thì ray dẫn hướng dạng hộp thường là lựa chọn tốt hơn.
3. Sự khác biệt giữa ray dẫn hướng bi và ray dẫn hướng con lăn là gì?
Cả hai đều là hệ thống dẫn hướng tuyến tính, nhưng chúng sử dụng các phần tử lăn khác nhau. Hệ thống dẫn hướng bi có ma sát thấp hơn và tốc độ di chuyển cao hơn, trong khi hệ thống dẫn hướng con lăn mang lại độ cứng vững cao hơn, khả năng chịu tải cao hơn và độ ổn định tốt hơn trong điều kiện cắt nặng.
4. Hệ thống ray dẫn hướng dạng hộp có cần bảo trì nhiều hơn không?
Đúng vậy. Ray dẫn hướng hộp cần được bôi trơn thường xuyên để giảm thiểu ma sát và mài mòn. Với việc bảo trì đúng cách, chúng có độ bền tuyệt vời và có thể duy trì độ chính xác gia công cao trong nhiều năm.
5. Loại ray dẫn hướng nào cho độ chính xác gia công tốt nhất?
Tất cả các loại dẫn hướng đều có thể đạt được độ chính xác cao khi được thiết kế và bảo trì đúng cách. Đối với gia công chính xác tốc độ cao, dẫn hướng tuyến tính và dẫn hướng con lăn thường cho hiệu suất định vị tốt hơn. Đối với gia công cắt nặng, nơi độ ổn định là rất quan trọng, dẫn hướng hộp thường cho kết quả gia công nhất quán hơn.
6. Một máy tiện CNC có thể thực hiện cả gia công thô và gia công tinh không?
Đúng vậy. Nhiều máy tiện CNC hiện đại được thiết kế để thực hiện cả hai thao tác. Máy được trang bị ray dẫn hướng tuyến tính con lăn mang lại sự cân bằng tốt giữa độ cứng vững, tốc độ và độ chính xác, trong khi máy sử dụng ray dẫn hướng dạng hộp cũng có thể mang lại chất lượng hoàn thiện tuyệt vời sau khi gia công thô nặng nếu được cấu hình đúng cách.
Hệ thống dẫn hướng phù hợp có thể tạo ra sự khác biệt lớn về hiệu suất gia công, độ chính xác và năng suất. Hệ thống dẫn hướng dạng hộp lý tưởng cho việc cắt gọt tải nặng, trong khi hệ thống dẫn hướng tuyến tính vượt trội trong sản xuất tốc độ cao, độ chính xác cao. Hệ thống dẫn hướng dạng con lăn mang lại sự cân bằng giữa cả hai.
Nếu bạn đang chọn máy tiện CNC, hãy chọn hệ thống dẫn hướng dựa trên yêu cầu gia công của bạn—chứ không chỉ dựa vào thông số kỹ thuật. Cần trợ giúp tìm máy phù hợp? Liên hệ Yangsen Để được tư vấn chuyên nghiệp và giải pháp máy tiện CNC phù hợp với ứng dụng của bạn.
