Lợi ích của bộ thay dao tự động

Gia công CNC hiện đại không chỉ đơn thuần là cắt kim loại nữa mà còn là về hiệu quả hoạt động của máy.

Khi các bộ phận trở nên phức tạp hơn và chu kỳ sản xuất ngày càng ngắn lại, các nhà sản xuất phải đối mặt với một thách thức chung:

Làm thế nào để giảm thiểu thời gian ngừng hoạt động mà không làm giảm độ chính xác?

Việc thay dao thủ công có vẻ nhỏ nhặt, nhưng mỗi lần dừng lại đều tích lũy dần. Mỗi lần tạm dừng làm gián đoạn quy trình gia công, tăng thời gian chu kỳ và làm tăng khả năng xảy ra lỗi do con người. Đó là lý do tại sao tự động hóa đã trở thành một bước tiến tự nhiên trong các xưởng CNC hiện đại.

Đây là nơi Bộ thay dao tự động (ATC) Hệ thống thay dao tự động (ATC) ra đời nhằm cho phép thay dao tự động trong quá trình gia công. ATC giúp trục chính tiếp tục cắt mà không cần chờ đợi, từ đó cải thiện hiệu quả, tính nhất quán và tính linh hoạt.

Nhưng một hệ thống thay dao tự động thực sự mang lại giá trị gì, và khi nào thì việc sử dụng nó là hợp lý?

Đó chính xác là điều chúng ta sẽ tìm hiểu tiếp theo.

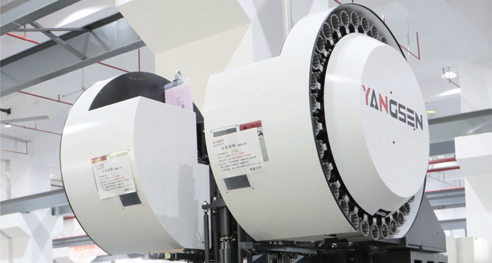

Máy thay dao tự động là gì?

Vậy, chính xác thì máy thay dao tự động là gì?

Nói một cách đơn giản, bộ thay dao tự động (ATC) là một hệ thống trên máy CNC tự động thay đổi dụng cụ cắt trong quá trình gia công mà không cần dừng quá trình hoặc cần sự can thiệp của người vận hành.

Thay vì phải tự tay tháo từng dụng cụ và lắp dụng cụ khác, máy sẽ tự động chọn dụng cụ cần thiết từ kho chứa dụng cụ và thay thế theo đúng quy trình. Chương trình CNCToàn bộ quá trình diễn ra chỉ trong vài giây — một cách chính xác và lặp đi lặp lại.

Hãy nghĩ về một công việc gia công cơ khí điển hình: khoan, phay, taro, hoàn thiệnMỗi bước cần một công cụ khác nhau.

Nếu không có hệ thống thay dao tự động (ATC), máy phải dừng lại mỗi khi cần thay dao. Với hệ thống ATC, máy vẫn tiếp tục hoạt động trong khi việc thay dao diễn ra tự động ở chế độ nền.

Tóm lại, bộ thay dao tự động biến máy CNC từ quy trình dừng-chạy liên tục thành quy trình làm việc liên tục, được lập trình sẵn — điều mà ngành gia công hiện đại đòi hỏi.

Hệ thống thay dao tự động cải tiến quy trình gia công như thế nào?

Vậy, hệ thống thay dao tự động thực sự cải thiện quy trình gia công như thế nào?

Quá trình này bắt đầu bằng việc tự động hóa đúng lúc. Trong quá trình gia công, khi cần một dụng cụ mới, chương trình CNC sẽ tự động kích hoạt việc thay dụng cụ. Trục chính nhả dụng cụ hiện tại, hệ thống thay dụng cụ tự động (ATC) chọn dụng cụ tiếp theo từ kho chứa, và việc thay thế diễn ra chỉ trong vài giây mà không làm gián đoạn quy trình làm việc.

Mọi thứ đều được điều khiển bởi chương trình CNC.

Việc lựa chọn dụng cụ, thứ tự dụng cụ và thời điểm thay dụng cụ đều được xác định trước, có nghĩa là máy biết chính xác khi nào và làm thế nào để thay đổi dụng cụ—mỗi lần đều như vậy.

Bây giờ hãy so sánh điều này với việc thay dao thủ công.

Với các thao tác thay thế thủ công, máy phải dừng lại. Người vận hành sẽ can thiệp, tháo dụng cụ, lắp dụng cụ tiếp theo, kiểm tra vị trí và khởi động lại quy trình. Ngay cả khi được thực hiện cẩn thận, điều này vẫn tạo ra thời gian ngừng hoạt động và những sai sót nhỏ tích lũy dần trong suốt một ca làm việc.

Với hệ thống thay dao tự động:

Máy tiếp tục hoạt động mà không cần can thiệp thủ công.

Việc định vị dụng cụ được thực hiện nhất quán và lặp lại.

Quá trình gia công diễn ra một cách trơn tru và không bị gián đoạn.

Kết quả là quy trình gia công trở nên mượt mà hơn, không còn cảm giác như một chuỗi các thao tác dừng và khởi động liên tục, mà giống một hoạt động được kiểm soát hoàn toàn. Chỉ riêng sự khác biệt đó đã làm thay đổi hiệu quả hoạt động của máy CNC trong sản xuất thực tế.

Thay dao thủ công so với thay dao tự động

Những lợi ích chính của hệ thống thay dao tự động

Khi bạn hiểu cách thức hoạt động của bộ thay dao tự động, những lợi ích của nó sẽ trở nên rất thiết thực và dễ dàng cảm nhận được ngay tại xưởng sản xuất.

Tăng hiệu quả gia công

Lợi ích lớn nhất rất đơn giản: ít phải chờ đợi hơn, nhiều thao tác cắt hơn.

Việc thay dao tự động giúp giảm thời gian không gia công giữa các thao tác. Thay vì phải dừng máy mỗi lần thay dao, quá trình gia công tiếp tục gần như liền mạch, giúp rút ngắn chu kỳ và cải thiện năng suất tổng thể—đặc biệt là trong các công việc nhiều thao tác.

Cải thiện tính nhất quán trong sản xuất

Việc duy trì tính nhất quán trở nên khó khăn khi việc thay đổi công cụ phụ thuộc vào thao tác thủ công.

Với hệ thống thay dao tự động (ATC), các dụng cụ được định vị theo cùng một cách mỗi lần gia công. Tính lặp lại này giúp giảm thiểu sự khác biệt giữa các chi tiết và duy trì chất lượng gia công ổn định trong suốt quá trình sản xuất dài ngày.

Giảm khối lượng công việc của người vận hành

Việc thay đổi dụng cụ thủ công khiến người vận hành bận rộn—nhưng không phải lúc nào cũng hiệu quả.

Hệ thống thay dao tự động loại bỏ các thao tác can thiệp lặp đi lặp lại. Người vận hành có thể tập trung vào thiết lập, giám sát quy trình, kiểm tra chất lượng, hoặc thậm chí vận hành nhiều máy cùng một lúc, thay vì phải đứng chờ mỗi lần thay dao.

Độ chính xác gia công được nâng cao

Độ chính xác không chỉ nằm ở việc cắt mà còn ở việc định vị.

Quy trình thay dao tự động ổn định giúp giảm thiểu sai sót định vị do thao tác thủ công. Điều này đặc biệt quan trọng đối với các chi tiết có dung sai chặt chẽ và các chi tiết yêu cầu nhiều bước gia công trong một lần thiết lập.

Tính linh hoạt cao hơn cho các bộ phận phức tạp

Các chi tiết phức tạp hiếm khi chỉ cần một dụng cụ duy nhất.

Hệ thống thay dao tự động (ATC) cho phép sử dụng nhiều loại dụng cụ – mũi khoan, dao phay, mũi taro, dụng cụ hoàn thiện – trong một chu kỳ gia công duy nhất. Điều này giúp dễ dàng áp dụng các chiến lược gia công tiên tiến mà không cần dừng máy hoặc làm gián đoạn quy trình làm việc.

Những hạn chế và cân nhắc của bộ thay dao tự động

Mặc dù hệ thống thay dao tự động mang lại những ưu điểm rõ rệt, nhưng chúng không phải là giải pháp toàn diện cho mọi thiết lập gia công. Giống như bất kỳ tính năng tự động hóa nào, hệ thống thay dao tự động cũng có những hạn chế cần được hiểu rõ ngay từ đầu.

Chi phí máy móc ban đầu cao hơn

Máy CNC được trang bị bộ thay dao tự động thường có giá cao hơn các mẫu cơ bản. Chi phí đầu tư thêm bao gồm kho chứa dao, cơ cấu thay dao và tích hợp điều khiển. Đối với các xưởng có thao tác thay dao rất đơn giản hoặc không thường xuyên, chi phí bổ sung này không phải lúc nào cũng hợp lý.

Độ phức tạp của hệ thống tăng lên

Hệ thống thay dao tự động (ATC) bổ sung các bộ phận chuyển động và logic điều khiển cho máy móc. Mặc dù các hệ thống hiện đại đáng tin cậy, chúng vẫn phức tạp hơn so với các thiết lập thủ công. Điều này có nghĩa là người vận hành và nhân viên bảo trì cần có hiểu biết cơ bản về cách hoạt động của hệ thống thay dao để tránh sử dụng sai hoặc lỗi thiết lập.

Yêu cầu bảo trì

Các bộ phận như hộp chứa dụng cụ, kẹp giữ và cơ cấu thay đổi dụng cụ cần được kiểm tra và bảo dưỡng thường xuyên. Mảnh vụn, chất làm mát hoặc việc nạp dụng cụ không đúng cách có thể ảnh hưởng đến hiệu suất theo thời gian. Hệ thống thay đổi dụng cụ tự động (ATC) hoạt động tốt nhất khi việc quản lý và bảo dưỡng dụng cụ được thực hiện đúng cách.

Các yếu tố cần xem xét khi lập trình và quản lý công cụ

Để sử dụng ATC hiệu quả, cần phải lập trình cẩn thận. Số hiệu dụng cụ, độ lệch và quản lý tuổi thọ dụng cụ phải được sắp xếp chính xác trong chương trình CNC. Nếu không có các biện pháp quản lý dụng cụ tốt, lợi ích của việc thay dụng cụ tự động có thể bị giảm đi.

Vấn đề về sự phù hợp ứng dụng

Hệ thống thay dao tự động mang lại giá trị cao nhất khi phù hợp với ứng dụng. Đối với các lô sản xuất rất nhỏ, các thao tác đơn giản hoặc các công việc đơn lẻ thường xuyên, việc thay dao thủ công vẫn có thể đủ – và đôi khi còn tiết kiệm hơn.

Khi nào thì hệ thống thay dao tự động mang lại nhiều lợi ích nhất?

Hệ thống thay dao tự động thể hiện giá trị thực sự khi được sử dụng trong các tình huống gia công phù hợp. Điều quan trọng không phải là có nhiều tính năng hơn, mà là lựa chọn máy móc phù hợp với công việc.

Gia công đa dạng sản phẩm hoặc gia công nhiều công đoạn

Nếu một chi tiết cần khoan, phay, taro và hoàn thiện trong một lần thiết lập, số lần thay dao sẽ tăng lên nhanh chóng. Trong những trường hợp này, hệ thống thay dao tự động (ATC) giúp quá trình diễn ra suôn sẻ và tránh những lần dừng lại làm chậm toàn bộ tiến độ.

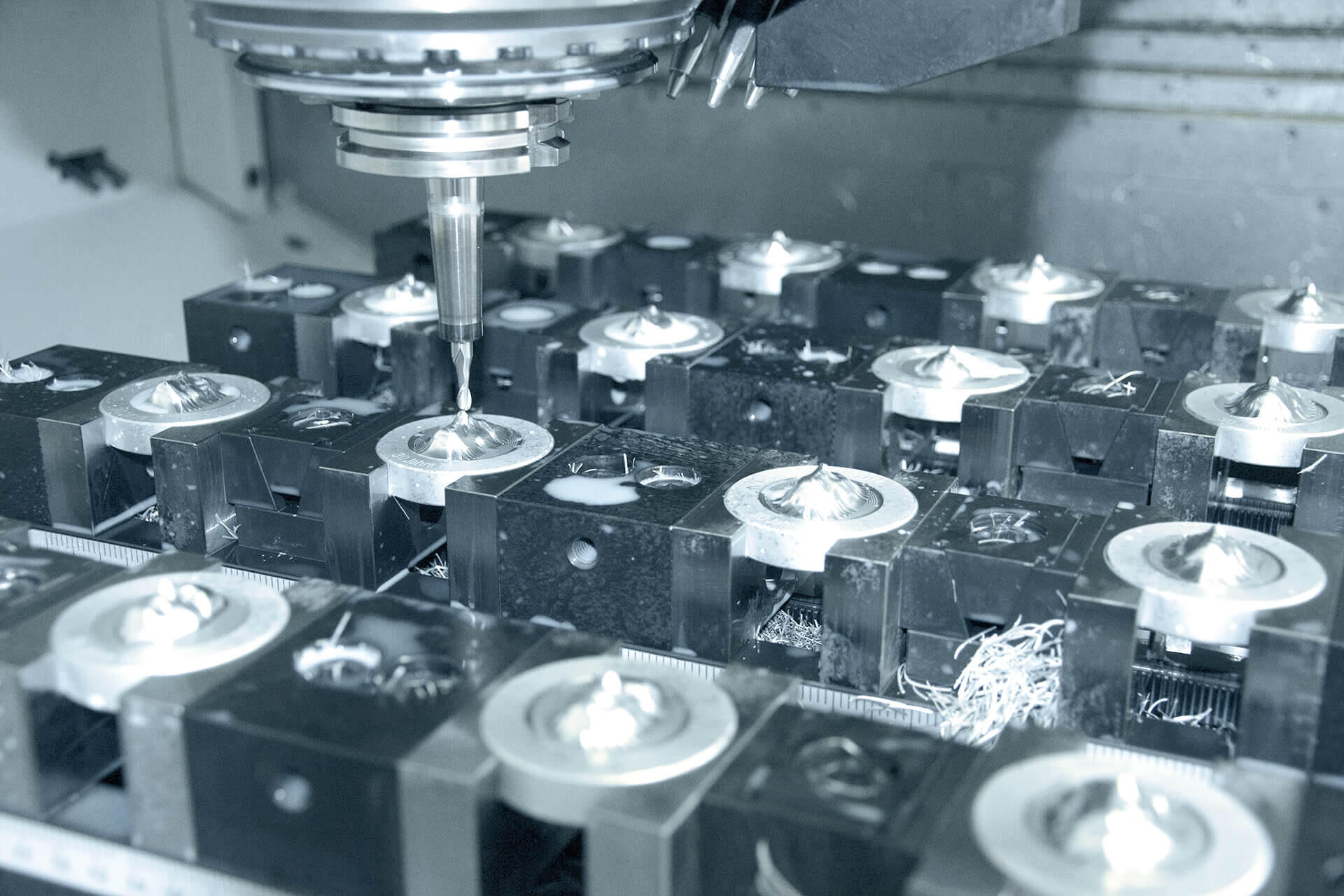

Khối lượng sản xuất từ ​​trung bình đến cao

Khi sản lượng tăng lên, những tiết kiệm thời gian nhỏ cũng bắt đầu trở nên quan trọng. Việc thay dao tự động giúp giảm thời gian không gia công trong mỗi chu kỳ, tạo ra sự khác biệt đáng kể trong các đợt sản xuất dài hoặc nhiều ca làm việc.

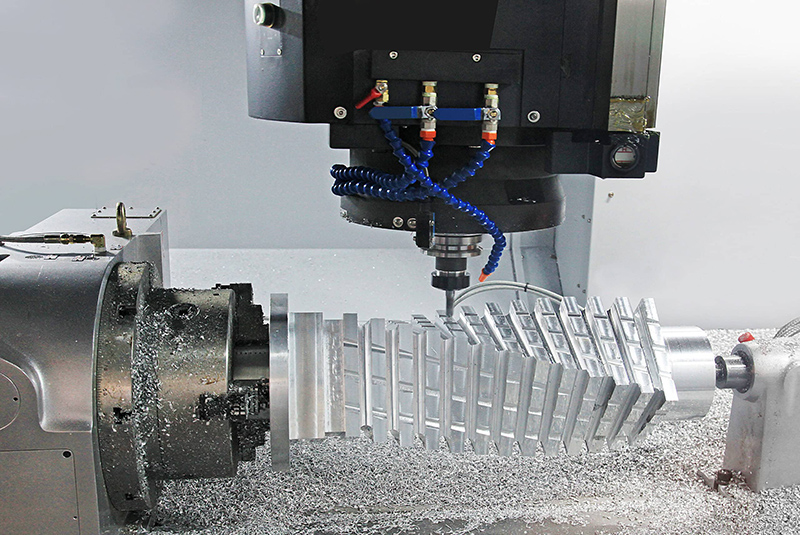

Các bộ phận phức tạp với nhiều công cụ

Các chi tiết phức tạp thường cần nhiều công cụ khác nhau để đạt được hình dạng và chất lượng bề mặt yêu cầu. Hệ thống thay dao tự động (ATC) cho phép sử dụng tất cả các công cụ này trong một chu trình gia công duy nhất, hỗ trợ các chiến lược gia công tiên tiến và hiệu quả hơn.

Các cửa hàng vận hành nhiều máy móc

Khi người vận hành giám sát nhiều hơn một máy CNC, việc thay dao thủ công sẽ trở thành điểm nghẽn. Bộ thay dao tự động giảm thiểu sự can thiệp trực tiếp, giúp một người vận hành dễ dàng quản lý nhiều máy một cách hiệu quả.

Khi sự ổn định của quy trình quan trọng hơn sự đơn giản

Trong các ứng dụng mà tính nhất quán và khả năng lặp lại là rất quan trọng, việc thay đổi dụng cụ tự động giúp giảm thiểu sự sai lệch do thao tác thủ công gây ra. Điều này đặc biệt có giá trị đối với các bộ phận chính xác và sự ổn định sản xuất lâu dài.

Câu hỏi thường gặp

Những loại máy CNC nào sử dụng bộ thay dao tự động?

Hệ thống thay dao tự động thường được tìm thấy trên các trung tâm gia công CNC, bao gồm máy đứng, máy ngang và máy 5 trục. Chúng cũng được sử dụng trên một số loại máy khác. Máy khoan và taro CNC trong đó cần nhiều công cụ khác nhau trong một chu trình.

Máy thay dao tự động có thể chứa được bao nhiêu dụng cụ?

Điều đó phụ thuộc vào thiết kế máy móc.

Máy móc nhỏ hơn có thể Mang theo 12–24 dụng cụtrong khi các trung tâm gia công lớn hơn có thể hỗ trợ 40, 60, hoặc thậm chí nhiều hơn nữa. Năng lực phù hợp không phải là sở hữu nhiều công cụ nhất, mà là có đủ cho những công việc thường ngày của bạn.

Hệ thống thay dao tự động (ATC) cải thiện độ chính xác gia công hay chỉ tăng tốc độ?

Cả hai, nhưng theo những cách khác nhau.

Hệ thống thay dao tự động (ATC) không tự thay đổi độ chính xác cắt gọt, nhưng nó cải thiện tính nhất quán trong định vị khi thay dao. Bằng cách giảm thao tác thủ công, nó giúp duy trì sự thẳng hàng ổn định của dao, từ đó hỗ trợ độ chính xác gia công tổng thể tốt hơn—đặc biệt là trong các quy trình nhiều bước.

Liệu hệ thống thay dao tự động có cần thiết cho sản xuất theo lô nhỏ?

Không phải lúc nào cũng vậy.

Đối với các lô sản xuất rất nhỏ hoặc các thao tác đơn giản với ít lần thay dao, việc thay dao thủ công có thể là đủ. Tuy nhiên, nếu các lô nhỏ vẫn liên quan đến nhiều dao hoặc gia công phức tạp, hệ thống thay dao tự động (ATC) vẫn có thể tiết kiệm thời gian và giảm thiểu gián đoạn thiết lập.

Hệ thống điều khiển tự động (ATC) ảnh hưởng đến việc bảo trì máy móc như thế nào?

Hệ thống thay dao tự động (ATC) bổ sung các bộ phận cần bảo trì định kỳ, chẳng hạn như vệ sinh, kiểm tra và nạp dao đúng cách. Khi được bảo trì đúng cách, các hệ thống ATC hiện đại rất đáng tin cậy và không làm tăng đáng kể khối lượng công việc bảo trì.

Phần kết luận

Hệ thống thay dao tự động không làm thay đổi cách bạn cắt, mà thay đổi độ mượt mà của quá trình gia công.

Đối với các công việc cần thay dao thường xuyên hoặc nhiều thao tác, hệ thống thay dao tự động (ATC) giúp máy hoạt động liên tục thay vì phải chờ đợi. Trong các thiết lập đơn giản hơn, việc thay dao thủ công vẫn có thể hữu ích. Điều này thực sự phụ thuộc vào cách gia công các chi tiết và cấu trúc quy trình làm việc của bạn.

Nếu bạn đang tìm cách giảm thiểu sự gián đoạn hoặc tối ưu hóa quy trình gia công, việc xem xét lại quy trình thay dao là một điểm khởi đầu tốt. Trong nhiều trường hợp, một thảo luận nhanh về ứng dụng Chỉ cần như vậy là đủ để xem liệu bộ thay dao tự động có phù hợp hay không—hoặc liệu một cấu hình khác sẽ hoạt động tốt hơn.
