Các loại động cơ trục chính CNC

Hiệu suất trục chính có ảnh hưởng trực tiếp tác động đến độ chính xác gia công, độ ổn định cắt và chất lượng bề mặt Trong gia công CNC, các vấn đề như rung động, tiếng ồn, quá nhiệt hoặc cắt không ổn định thường liên quan đến động cơ trục chính hơn là dụng cụ hoặc lập trình.

Điều này dẫn đến một câu hỏi quan trọng: Các loại động cơ trục chính CNC khác nhau ảnh hưởng đến hiệu suất gia công như thế nào?

Mặc dù thoạt nhìn có vẻ giống nhau, nhưng động cơ trục chính lại khác biệt đáng kể về cấu trúc, phương pháp truyền động và khả năng hoạt động.

Không phải tất cả các động cơ trục chính CNC đều giống nhau. Một số được thiết kế cho mục đích khác. mô-men xoắn cao và khả năng cắt mạnhTrong khi những hãng khác lại tập trung vào tốc độ cao, độ chính xác hoặc khả năng điều khiển mượt mà.

Trong bài viết này, chúng ta sẽ giới thiệu những điểm chính. các loại động cơ trục chính CNC và giải thích sự khác biệt giữa chúng để giúp bạn hiểu rõ hơn lựa chọn nào phù hợp với các nhu cầu gia công khác nhau.

Động cơ trục chính CNC là gì?

Trước khi đi sâu vào các loại khác nhau, hãy làm rõ một điều trước tiên: động cơ trục chính CNC chính xác là gì?

Nói một cách đơn giản, đó là bộ phận giúp dụng cụ cắt quay.

Không xoay, không cắt — điều đó vô cùng cần thiết.

Động cơ trục chính chuyển đổi năng lượng điện thành chuyển động quay được điều khiển, cho phép dụng cụ cắt vật liệu ở tốc độ và mức mô-men xoắn cụ thể. Mỗi khi bạn điều chỉnh tốc độ quay (RPM), chuyển đổi chế độ cắt hoặc thực hiện thao tác tốc độ cao, động cơ trục chính đều thực hiện công việc nặng nhọc phía sau hậu trường.

Tại sao điều này lại quan trọng?

Vì hiệu suất trục chính ảnh hưởng đến mọi thứ — độ ổn định khi cắt, chất lượng bề mặt, tiếng ồn, độ rung và thậm chí cả tuổi thọ dụng cụ. Một động cơ trục chính không phù hợp với công việc có thể dẫn đến hiện tượng rung giật, tích tụ nhiệt hoặc kết quả không nhất quán, bất kể dụng cụ hay chương trình lập trình của bạn tốt đến đâu.

Và đây là điểm quan trọng mà nhiều người thường bỏ qua: không phải tất cả các động cơ trục chính CNC đều hoạt động giống nhau.

Các thiết kế khác nhau xử lý tốc độ, mô-men xoắn và tải trọng theo những cách rất khác nhau.

Đó là lý do tại sao việc hiểu các loại động cơ trục chính CNC Đây không chỉ là kiến ​​thức kỹ thuật mà còn là những hiểu biết thực tiễn giúp bạn đạt được kết quả gia công tốt hơn.

Chúng ta hãy cùng phân tích chi tiết.

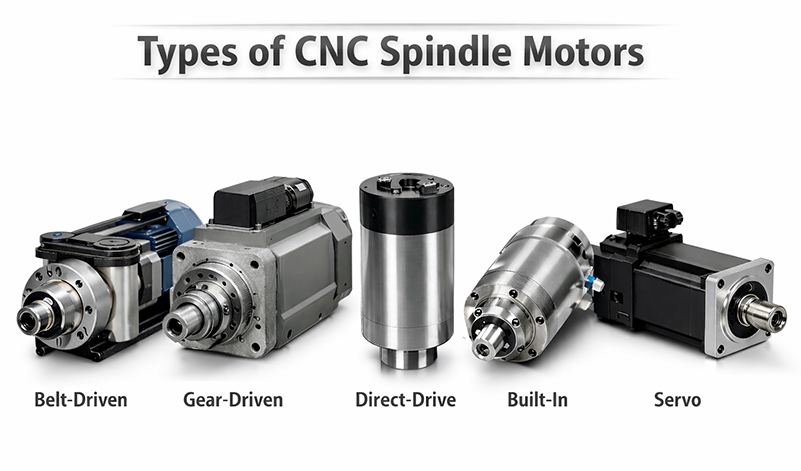

Các loại động cơ trục chính CNC

Giờ chúng ta đã biết động cơ trục chính CNC hoạt động như thế nào, hãy cùng bàn về câu hỏi quan trọng hơn:

Những loại động cơ trục chính nào thực sự được sử dụng trong... Máy CNC?

Bạn sẽ nhanh chóng nhận ra một điều — không có động cơ trục chính nào là "tốt nhất".

Mỗi loại được thiết kế với một mục tiêu gia công cụ thể, cho dù đó là mô-men xoắn, tốc độ, độ chính xác hay kiểm soát chi phí.

Chúng ta hãy cùng xem xét từng loại phổ biến nhất.

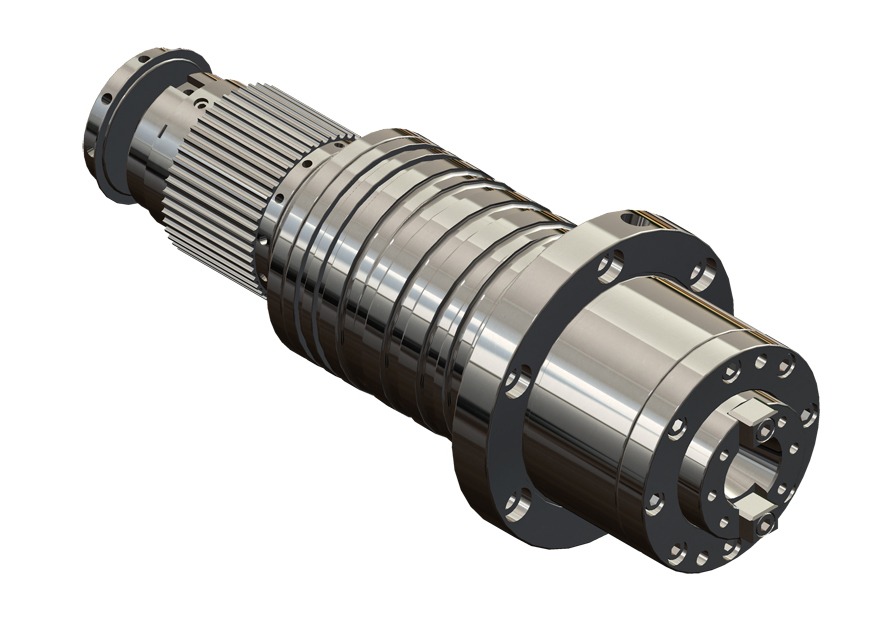

Động cơ trục chính truyền động bằng dây đai

Đây là một trong những thiết kế động cơ trục chính truyền thống và được sử dụng rộng rãi nhất.

Trong hệ thống truyền động bằng dây đai, động cơ truyền công suất đến trục chính. bởi vì dây đai và ròng rọcĐó là một thiết lập đơn giản — và chính sự đơn giản đó là lý do tại sao nó vẫn được ưa chuộng.

Tại sao lại chọn nó?

Hiệu quả về chi phí và đáng tin cậy

Dễ bảo trì và sửa chữa.

Khả năng hấp thụ rung động tốt trong quá trình cắt vật nặng

Nó còn thiếu sót ở điểm nào?

Tốc độ trục chính tối đa bị giới hạn

Tổn thất công suất do truyền động bằng dây đai

Độ chính xác thấp hơn so với các thiết kế truyền động trực tiếp

Phù hợp nhất cho:

Gia công cơ khí thông thường, gia công thô và các ứng dụng mà chi phí và mô-men xoắn quan trọng hơn tốc độ cực cao.

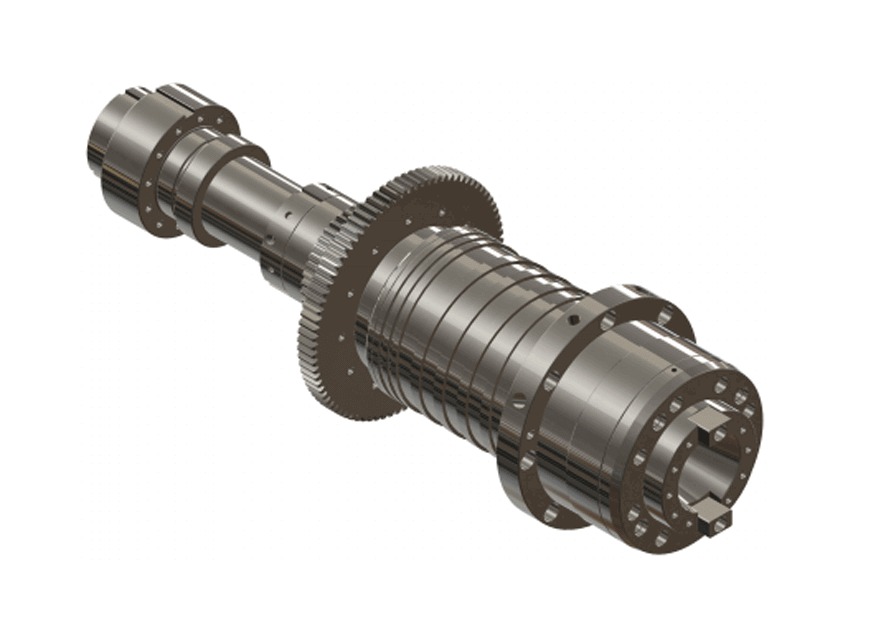

Động cơ trục chính truyền động bằng bánh răng

Nếu trục chính dẫn động bằng dây đai tập trung vào sự đơn giản, thì trục chính dẫn động bằng bánh răng... tập trung vào mô-men xoắn.

Thay vì dây đai, thiết kế này sử dụng hộp số bên trong để nhân mô-men xoắn, khiến nó trở nên lý tưởng cho việc gia công cơ khí hạng nặng.

Tại sao lại chọn nó?

Mô-men xoắn đầu ra rất cao

Ổn định dưới tải trọng cắt nặng.

Lý tưởng cho các chi tiết gia công lớn và các đường cắt sâu.

Nó còn thiếu sót ở điểm nào?

Mức độ tiếng ồn cao hơn

Cấu trúc bên trong phức tạp hơn

Yêu cầu bảo trì tăng lên

Phù hợp nhất cho:

Gia công thô khối lượng lớn, các chi tiết lớn và các ứng dụng mà công suất cắt quan trọng hơn tốc độ.

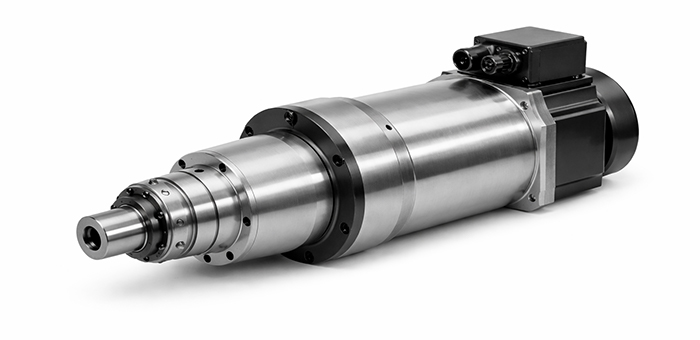

Động cơ trục chính truyền động trực tiếp

Đây là lúc mọi thứ bắt đầu trở nên "hiện đại" hơn.

Trong trục chính truyền động trực tiếp, động cơ được nối trực tiếp với trục chính — không có dây đai, không có bánh răngĐiều đó có nghĩa là ít bộ phận chuyển động hơn và độ chính xác cao hơn nhiều.

Tại sao lại chọn nó?

Độ chính xác quay tuyệt vời

Độ rung và độ giật tối thiểu

Bề mặt hoàn thiện tốt hơn

Tăng tốc và giảm tốc nhanh

Nó còn thiếu sót ở điểm nào?

Chi phí cao hơn

Việc kiểm soát nhiệt độ trở nên quan trọng hơn.

Yêu cầu hệ thống sản xuất và kiểm soát chất lượng cao.

Phù hợp nhất cho:

Gia công chính xác, hoàn thiện tinh xảo và các ứng dụng mà độ chính xác và chất lượng bề mặt là vô cùng quan trọng.

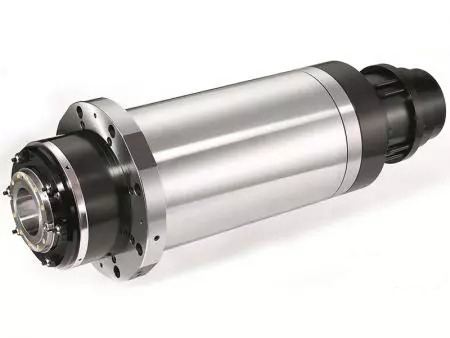

Động cơ trục chính tích hợp (có động cơ)

Trong thiết kế này, động cơ được tích hợp hoàn toàn bên trong vỏ trục chính. Nhỏ gọn, mạnh mẽ và được chế tạo để hoạt động nhanh chóng.

Bạn thường thấy chúng trong các trung tâm gia công tốc độ cao.

Các loại phụ phổ biến

Trục chính tích hợp làm mát bằng không khí

Trục chính tích hợp làm mát bằng chất lỏng

Tại sao lại chọn nó?

Tốc độ trục chính cực cao

Hiệu suất năng động vượt trội

Thiết kế nhỏ gọn, tiết kiệm không gian

Nó còn thiếu sót ở điểm nào?

Chi phí đầu tư ban đầu cao hơn

Hệ thống làm mát phức tạp

Việc bảo trì thường đòi hỏi sự hỗ trợ chuyên biệt.

Phù hợp nhất cho:

Gia công tốc độ cao, hoàn thiện khuôn mẫu và các chi tiết chính xác đòi hỏi sự quay trơn tru và ổn định.

Động cơ trục chính Servo

Động cơ trục chính servo nhấn mạnh vào khả năng điều khiển.

Chúng được thiết kế để hoạt động chặt chẽ với hệ thống CNC, cho phép điều chỉnh tốc độ chính xác và chuyển đổi mượt mà — đặc biệt hữu ích cho các thao tác khoan ren và gia công tốc độ biến đổi.

Tại sao lại chọn nó?

Độ chính xác và khả năng lặp lại cao

Điều khiển tốc độ mượt mà

Tuyệt vời cho việc gõ nhẹ.

Nó còn thiếu sót ở điểm nào?

Thiết lập điều khiển phức tạp hơn

Chi phí hệ thống cao hơn

Yêu cầu tích hợp CNC tiên tiến

Phù hợp nhất cho:

Gia công ren, gia công chính xác và các thao tác yêu cầu kiểm soát tốc độ chính xác.

So sánh nhanh các loại động cơ trục chính CNC

Câu hỏi thường gặp

Liệu tất cả các động cơ trục chính CNC đều có thể thay thế cho nhau?

A: Thực ra không hẳn vậy. Các loại động cơ trục chính CNC khác nhau được thiết kế cho các yêu cầu về tốc độ, mô-men xoắn và điều khiển cụ thể. Việc thay thế các loại động cơ trục chính mà không xem xét cấu trúc máy và ứng dụng có thể hạn chế hiệu suất hoặc thậm chí gây ra các vấn đề về độ tin cậy.

Trục chính truyền động trực tiếp có chính xác hơn trục chính truyền động bằng dây đai không?

A: Trong hầu hết các trường hợp, đúng vậy. Trục chính truyền động trực tiếp loại bỏ dây đai và bánh răng, giảm rung động và độ rơ để đạt được độ chính xác quay và độ hoàn thiện bề mặt tốt hơn.

Tại sao trục chính truyền động bằng bánh răng vẫn được sử dụng nếu chúng gây tiếng ồn?

A: Bởi vì mô-men xoắn rất quan trọng. Động cơ trục chính truyền động bằng bánh răng cung cấp mô-men xoắn mạnh mẽ, ổn định cho việc cắt vật liệu nặng và các chi tiết gia công lớn, nơi mà công suất cắt quan trọng hơn tốc độ hoặc độ ồn.

Tốc độ trục chính cao hơn có phải lúc nào cũng tốt hơn?

A: Không nhất thiết. Tốc độ trục chính cao hữu ích cho việc cắt và hoàn thiện nhẹ, nhưng gia công nặng thường yêu cầu mô-men xoắn và độ cứng vững hơn là tốc độ quay. Động cơ trục chính tốt nhất phụ thuộc vào nhiệm vụ gia công cụ thể.

Việc sử dụng động cơ trục chính không phù hợp có thể làm giảm tuổi thọ dụng cụ không?

A: Đúng vậy. Rung động quá mức, tốc độ không ổn định hoặc kiểm soát mô-men xoắn kém có thể làm tăng mài mòn dụng cụ và tích tụ nhiệt. Động cơ trục chính phù hợp giúp kéo dài tuổi thọ dụng cụ và duy trì hiệu suất cắt ổn định.

Tôi nên chọn loại động cơ trục chính CNC nào cho phù hợp?

A: Hãy bắt đầu bằng cách xem xét vật liệu, kiểu cắt (gia công thô hay gia công tinh), yêu cầu về tốc độ và mục tiêu độ chính xác. Việc lựa chọn loại động cơ trục chính phù hợp với nhu cầu gia công thực tế thường mang lại kết quả tốt hơn so với việc chỉ chọn loại có thông số kỹ thuật cao nhất.

Phần kết luận

Việc lựa chọn động cơ trục chính CNC phù hợp bắt đầu bằng việc hiểu rõ các loại khác nhau — truyền động bằng dây đai, truyền động bằng bánh răng, truyền động trực tiếp, tích hợp hoặc servo — và cách chúng hỗ trợ các mục tiêu gia công khác nhau.

Giờ đây khi đã nắm rõ những điểm khác biệt chính, bạn sẽ có vị thế tốt hơn để đưa ra những quyết định sáng suốt về hiệu suất, độ chính xác và hiệu quả của trục chính.

Hãy dành chút thời gian để xem xét chất liệu, kiểu cắt và các ưu tiên sản xuất của bạn, và Xác định loại động cơ trục chính phù hợp nhất với nhu cầu gia công của bạn..

Kết quả gia công tốt hơn không đến từ việc đoán mò — mà bắt đầu từ việc lựa chọn động cơ trục chính phù hợp.
