Các bộ phận quan trọng của máy phay CNC

Máy phay CNC được sử dụng rộng rãi trong sản xuất hiện đại để chế tạo các chi tiết kim loại chính xác trong các ngành công nghiệp như ô tô, hàng không vũ trụ, chế tạo khuôn mẫu và gia công cơ khí nói chung. So với phay thủ công, phay CNC mang lại hiệu quả cao hơn, tính nhất quán cao hơn và khả năng lặp lại tốt hơn.

Tuy nhiên, trong sản xuất thực tế, hiệu suất của máy phay CNC không chỉ được quyết định bởi tốc độ trục chính hay hành trình. Nó chủ yếu phụ thuộc vào chất lượng của các bộ phận bên trong quan trọng – chẳng hạn như khung và bệ máy, trục chính, ray dẫn hướng tuyến tính, vít me bi, bộ điều khiển CNC và hệ thống thay dao. Những bộ phận quan trọng này ảnh hưởng trực tiếp đến độ cứng vững, khả năng kiểm soát rung động, độ chính xác định vị, chất lượng bề mặt và độ tin cậy lâu dài.

Trong bài viết này, chúng ta sẽ giải thích các thành phần chính của một Máy phay CNC và chỉ ra lý do tại sao mỗi yếu tố lại thiết yếu đối với hiệu suất và năng suất gia công.

Tổng quan về cấu trúc máy phay CNC

Máy phay CNC hoạt động như một hệ thống gia công hoàn chỉnh. Bộ điều khiển CNC đọc chương trình gia công, sau đó phối hợp chuyển động quay của trục chính và các trục khác để loại bỏ vật liệu một cách chính xác và hiệu quả. Mọi kết quả gia công—độ chính xác, độ nhẵn bề mặt, thời gian chu kỳ và độ ổn định—đều phụ thuộc vào sự phối hợp nhịp nhàng của các hệ thống chính.

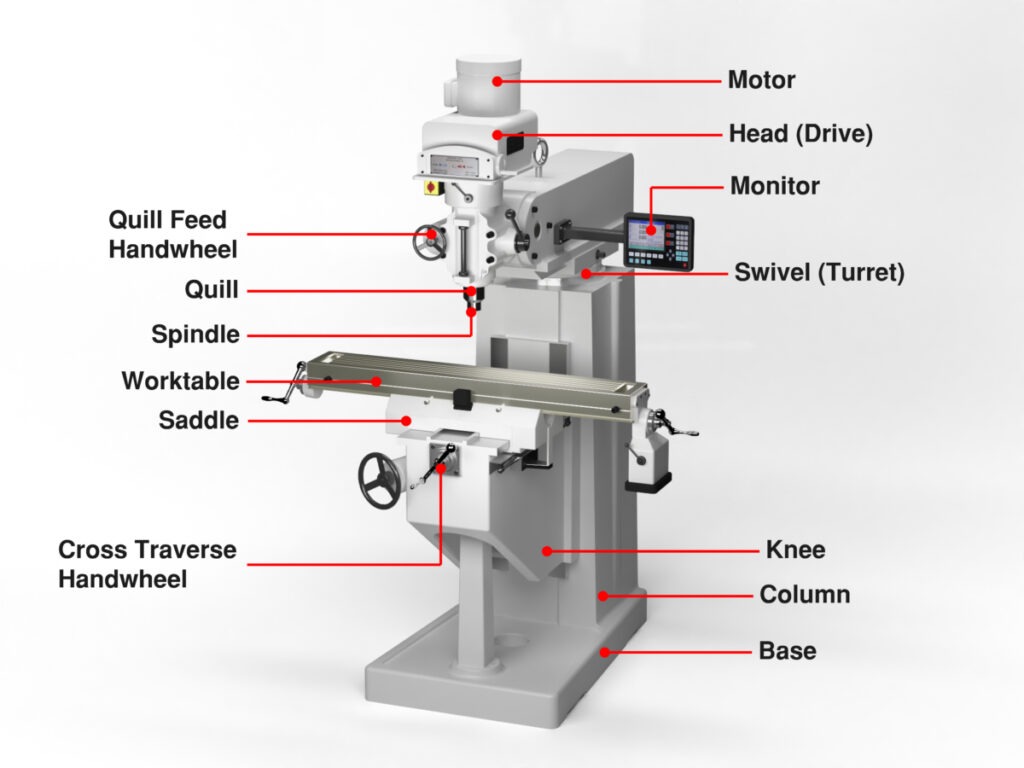

Nhìn từ góc độ tổng quan, cấu trúc của máy phay CNC có thể được chia thành một số khu vực chức năng chính:

Hệ thống chuyển động

Hệ thống này điều khiển chuyển động của các trục X/Y/Z. Nó đảm bảo chuyển động mượt mà, tốc độ cấp liệu ổn định và định vị chính xác trong quá trình cắt gọt.

Hệ thống trục chính

Trục chính cung cấp lực cắt bằng cách quay dụng cụ cắt với tốc độ và mô-men xoắn được kiểm soát. Nó đóng vai trò trực tiếp trong sự ổn định khi cắt và chất lượng bề mặt.

Hệ thống điều khiển

Bộ điều khiển CNC là "bộ não" của máy. Nó quản lý sự phối hợp chuyển động, logic gia công, bù trừ dụng cụ và điều khiển quy trình để đảm bảo kết quả nhất quán.

Hệ thống công cụ

Hệ thống này bao gồm các chức năng kẹp dụng cụ, lưu trữ dụng cụ và thay dụng cụ. Nó hỗ trợ gia công nhiều bước và cải thiện tự động hóa cũng như hiệu quả sản xuất.

Tóm lại, mỗi bộ phận quan trọng đều hỗ trợ hiệu suất tổng thể của máy. Khi các hệ thống này được phối hợp tốt, máy phay CNC có thể mang lại độ chính xác cao hơn, độ ổn định tốt hơn và năng suất cao hơn.

Phân loại các bộ phận quan trọng của máy phay CNC

Để hiểu rõ hơn về cách máy phay CNC mang lại độ chính xác và năng suất, các thành phần chính của nó có thể được nhóm thành bốn loại chính. Mỗi loại đóng một vai trò khác nhau trong hiệu suất gia công, và cùng nhau chúng quyết định độ ổn định, độ chính xác và hiệu quả tổng thể của máy.

Các thành phần cấu trúc

Các bộ phận kết cấu tạo nên nền tảng của máy. Chúng chịu tải trọng cắt và duy trì độ cứng vững trong quá trình gia công nặng.

Các bộ phận cấu trúc điển hình bao gồm:

Khung máy

Giường/đế

Cột và cấu trúc di động

Các bộ phận này chủ yếu ảnh hưởng đến khả năng hấp thụ rung động, độ cứng và độ ổn định lâu dài.

Các thành phần chuyển động và truyền động

Nhóm này chịu trách nhiệm điều khiển chuyển động và định vị trục. Nó ảnh hưởng trực tiếp đến độ chính xác và tính lặp lại của quá trình gia công.

Các bộ phận chuyển động và truyền động điển hình bao gồm:

Đường dẫn tuyến tính

Vít bi

Hệ thống truyền động servo (hệ thống liên quan)

Các bộ phận này chủ yếu quyết định độ mượt mà của quá trình cấp liệu, độ chính xác định vị và độ ổn định chuyển động.

Các bộ phận cắt và các bộ phận liên quan đến dụng cụ

Các thành phần này liên quan trực tiếp đến quá trình cắt gọt. Chúng ảnh hưởng đến khả năng cắt gọt, hiệu quả gia công và quản lý dụng cụ trong quá trình sản xuất.

Các bộ phận điển hình liên quan đến cắt gọt và dụng cụ bao gồm:

Con quay

Giao diện giá đỡ dụng cụ (hệ thống liên quan)

Bộ thay dao tự động (ATC)

Tạp chí công cụ

Yếu tố này chủ yếu ảnh hưởng đến khả năng cắt, hiệu quả thay dao và năng suất.

Các thành phần điều khiển và phản hồi

Các thành phần điều khiển và phản hồi đảm bảo máy móc hoạt động chính xác và ổn định theo chương trình. Chúng rất cần thiết cho quá trình tự động hóa ổn định và độ tin cậy gia công lâu dài.

Các thành phần điều khiển và phản hồi điển hình bao gồm:

Bộ điều khiển CNC

Bộ mã hóa và hệ thống phản hồi (hệ thống liên quan)

Hệ thống điều khiển điện và servo (hệ thống liên quan)

Các bộ phận này chủ yếu ảnh hưởng đến sự phối hợp chuyển động, tính nhất quán trong gia công và độ tin cậy của quá trình điều khiển.

Các bộ phận quan trọng của máy phay CNC

Khung và bệ máy

Khung và bệ máy là nền tảng của máy phay CNC. Chúng hỗ trợ tất cả các cụm lắp ráp chính như đầu trục chính, bàn làm việc, ray dẫn hướng và hệ thống truyền động. Trong quá trình gia công, lực cắt liên tục tác động lên cấu trúc, do đó độ cứng vững và ổn định là rất quan trọng.

Khung giường và giường chất lượng cao giúp:

Duy trì độ cứng vững của cấu trúc dưới tải trọng cắt nặng.

giảm rung động và hạn chế tiếng ồn trong quá trình phay

Duy trì độ chính xác hình học ổn định trong suốt chu kỳ gia công dài.

Nếu kết cấu máy yếu, có thể dẫn đến chất lượng bề mặt kém, kiểm soát dung sai không ổn định và các bộ phận chuyển động quan trọng bị mài mòn nhanh hơn.

Con quay

Trục chính là một trong những bộ phận quan trọng nhất của máy phay CNC. Nó điều khiển sự quay của dụng cụ cắt và trực tiếp quyết định độ ổn định khi cắt cũng như khả năng gia công.

Trục chính ảnh hưởng đến hiệu suất gia công thông qua:

tốc độ (hỗ trợ hoàn thiện hiệu quả cao)

mô-men xoắn (hỗ trợ gia công thô nặng và cắt vật liệu cứng)

Chất lượng vòng bi và độ ổn định nhiệt (ảnh hưởng đến độ chính xác và tuổi thọ)

Trục chính ổn định giúp đạt được bề mặt hoàn thiện mịn hơn, độ chính xác kích thước tốt hơn và tuổi thọ dụng cụ dài hơn—đặc biệt là trong sản xuất tốc độ cao hoặc liên tục.

Đường ray dẫn hướng tuyến tính

Ray dẫn hướng tuyến tính dẫn hướng chuyển động của các trục máy và đảm bảo chuyển động trơn tru và chính xác. Chúng rất cần thiết để duy trì độ chính xác định vị ổn định và giảm thiểu sai số chuyển động trong quá trình cắt.

Các đường ray dẫn hướng thẳng góp phần vào:

Chuyển động trục mượt mà với ma sát thấp

Độ cứng cao khi chịu tải để hỗ trợ quá trình phay ổn định

Độ lặp lại tốt hơn cho gia công hàng loạt

Nếu các thanh dẫn hướng thiếu độ cứng hoặc độ chính xác, máy có thể bị rung lắc, chuyển động cấp liệu không đều và độ chính xác giảm dần theo thời gian.

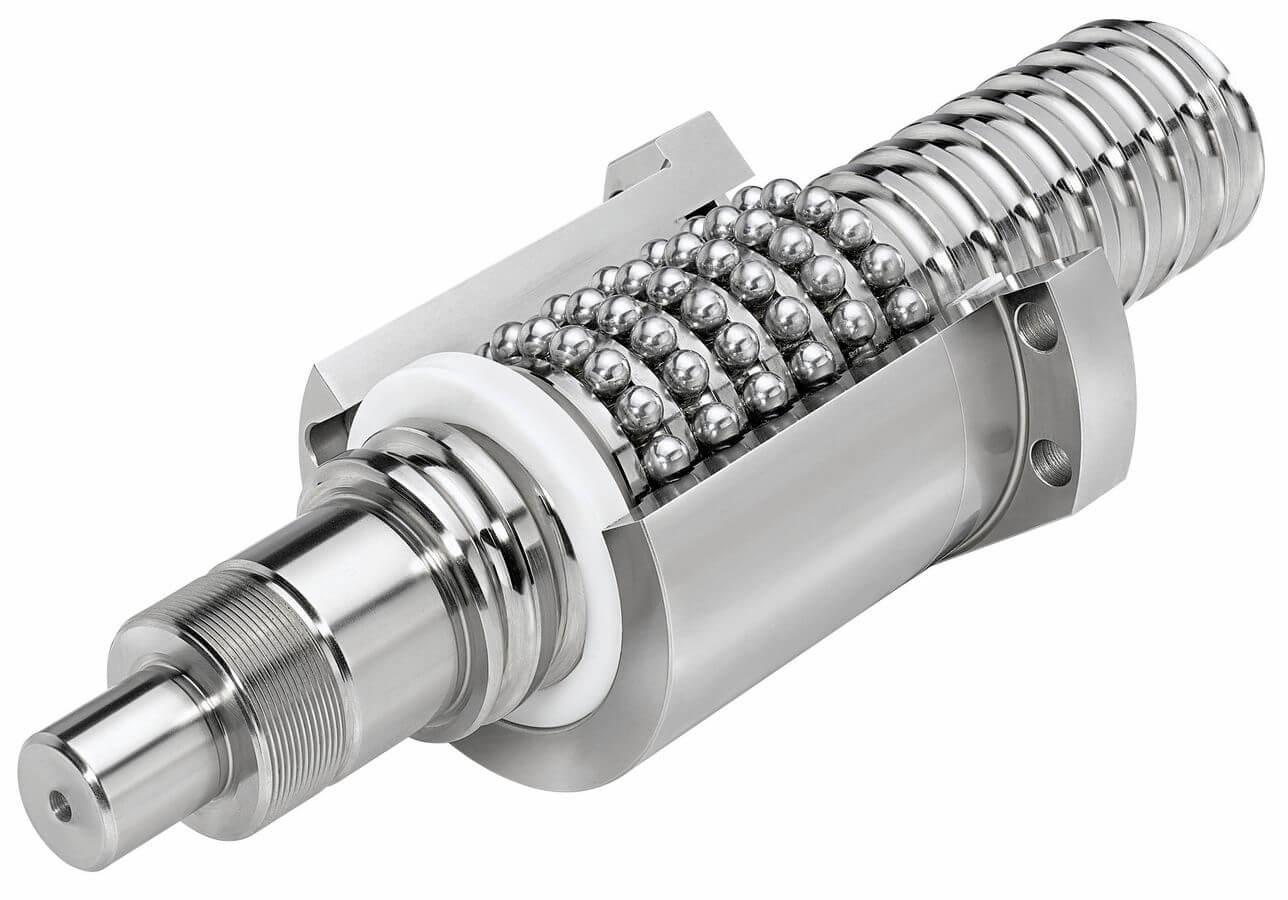

Vít bi

Vít bi chuyển đổi chuyển động quay của động cơ servo thành chuyển động tuyến tính chính xác để cấp liệu và định vị trục. Chúng là những bộ phận quan trọng ảnh hưởng đến độ chính xác, độ lặp lại và tính nhất quán gia công lâu dài.

Trục vít bi chủ yếu cung cấp:

Định vị chính xác cho từng chuyển động trục

Truyền động ổn định trong quá trình cắt

Độ lặp lại được cải thiện cho sản xuất hàng loạt

Nếu vít me bi bị mòn hoặc có độ chính xác kém, các vấn đề thường gặp bao gồm độ rơ, sai lệch kích thước và giảm độ chính xác của đường viền—đặc biệt là trong các thao tác phay và khoan chi tiết.

Bộ điều khiển CNC

Bộ điều khiển CNC là "bộ não" của máy phay CNC. Nó đọc chương trình gia công và điều khiển tất cả các chuyển động trục, hoạt động trục chính và chức năng của dụng cụ một cách phối hợp.

Bộ điều khiển CNC rất quan trọng đối với:

phối hợp chuyển động và độ chính xác nội suy

Kiểm soát tốc độ cấp liệu trong quá trình gia công đường viền phức tạp

sự ổn định quy trình và tính nhất quán gia công

Hỗ trợ các chức năng tự động hóa như thay dao và bù trừ.

Ngay cả với các bộ phận cơ khí mạnh mẽ, bộ điều khiển yếu cũng có thể làm giảm hiệu quả gia công, hạn chế độ mượt mà của chuyển động hoặc gây mất ổn định trong các quy trình gia công chính xác.

Bộ thay dao tự động (ATC)

Bộ thay dao tự động (ATC) là một thành phần thiết yếu cho tự động hóa phay CNC hiện đại. Nó cho phép thay dao nhanh chóng mà không cần thao tác thủ công, cải thiện năng suất trong gia công nhiều bước.

Trung tâm kiểm soát không lưu (ATC) giúp:

Giảm thời gian thay dụng cụ và khối lượng công việc của người vận hành.

Hỗ trợ nhiều thao tác gia công trong một chu kỳ.

Tăng hiệu quả và tính ổn định của sản xuất

Hệ thống thay dao tự động (ATC) đáng tin cậy đặc biệt quan trọng đối với sản xuất hàng loạt, nơi việc thay dao ổn định và lặp lại có ảnh hưởng trực tiếp đến thời gian hoạt động và quy trình gia công.

Tạp chí Công cụ

Hộp chứa dụng cụ là hệ thống lưu trữ nhiều dụng cụ và hoạt động cùng với hệ thống thay dụng cụ tự động (ATC). Nó cho phép máy chuẩn bị và quản lý dụng cụ một cách hiệu quả trong quá trình gia công liên tục.

Kho dụng cụ hỗ trợ:

Hệ thống lưu trữ dụng cụ được sắp xếp khoa học cho các bước gia công khác nhau.

sản xuất liên tục mà không cần nạp dụng cụ thủ công thường xuyên.

Chu kỳ sản xuất nhanh hơn cho các bộ phận của dụng cụ đa năng

Nếu hệ thống kho chứa dụng cụ không ổn định, nó có thể gây ra lỗi chọn dụng cụ, gián đoạn thay dụng cụ hoặc giảm độ tin cậy của hệ thống tự động hóa—ảnh hưởng đến cả năng suất và an toàn gia công.

Các bộ phận quan trọng này phối hợp với nhau như thế nào?

Máy phay CNC không được định nghĩa bởi một bộ phận “tốt nhất” duy nhất. Hiệu suất gia công thực sự đến từ sự phối hợp nhịp nhàng của các bộ phận quan trọng như một hệ thống hoàn chỉnh. Mỗi bộ phận đều có vai trò riêng, nhưng chúng phải hoạt động cân bằng để đạt được độ chính xác ổn định, hiệu quả cao và sản xuất đáng tin cậy.

Dưới đây là cách các thành phần chính phối hợp với nhau trong quá trình gia công:

Bộ điều khiển CNC đóng vai trò là trung tâm điều khiển. Nó đọc chương trình và gửi các lệnh để điều khiển chuyển động trục, tốc độ trục chính, tốc độ tiến dao và các thao tác thay dao.

Các vít me bi và ray dẫn hướng tuyến tính thực hiện các lệnh của bộ điều khiển bằng cách cung cấp chuyển động trục mượt mà và chính xác. Chúng đảm bảo máy có thể định vị chính xác và duy trì tính lặp lại trong quá trình cắt liên tục.

Khung máy và bệ máy nâng đỡ toàn bộ cấu trúc. Chúng chịu được lực cắt, hấp thụ rung động và giữ cho hình dạng ổn định, đặc biệt là trong quá trình phay nặng hoặc gia công trong thời gian dài.

Trục chính thực hiện công việc cắt gọt thực tế. Nó phải cung cấp tốc độ và mô-men xoắn ổn định đồng thời duy trì độ chính xác, điều này ảnh hưởng trực tiếp đến độ nhẵn bề mặt và tính nhất quán của quá trình gia công.

Kho chứa dụng cụ và hệ thống thay dụng cụ tự động (ATC) giúp tự động hóa trở nên khả thi. Chúng lưu trữ dụng cụ và thay thế chúng nhanh chóng, cho phép một máy hoàn thành nhiều thao tác mà không cần sự can thiệp thủ công.

Tóm lại, hiệu suất phay CNC phụ thuộc vào sự phối hợp giữa độ cứng vững cơ khí, độ chính xác chuyển động, độ ổn định trục chính và tự động hóa điều khiển. Máy chỉ đạt được kết quả tốt nhất khi các bộ phận quan trọng này được phối hợp tốt và được thiết kế để hoạt động như một hệ thống tích hợp.

Tại sao những bộ phận này lại quan trọng đối với hiệu suất gia công?

Các bộ phận quan trọng của máy phay CNC không chỉ là phần cứng cơ bản mà còn quyết định trực tiếp hiệu suất hoạt động của máy trong sản xuất thực tế. Từ việc kiểm soát dung sai đến thời gian chu kỳ và độ tin cậy lâu dài, chất lượng và sự phối hợp của các bộ phận này ảnh hưởng đến mọi kết quả gia công.

Ảnh hưởng đến độ chính xác gia công

Độ chính xác gia công phụ thuộc vào khả năng định vị và cắt chính xác, lặp đi lặp lại và nhất quán của máy.

Khung và bệ máy có độ cứng vững giúp ngăn ngừa biến dạng trong quá trình cắt.

Các thanh dẫn hướng tuyến tính và vít me bi điều khiển chuyển động trục chính xác và giảm thiểu sai số định vị.

Bộ điều khiển CNC đảm bảo sự phối hợp chuyển động chính xác và quá trình gia công ổn định.

Nếu bất kỳ bộ phận nào trong số này bị yếu, máy có thể gặp khó khăn trong việc duy trì dung sai chặt chẽ, đặc biệt là trong gia công phay chính xác cao hoặc gia công chu kỳ dài.

Ảnh hưởng đến chất lượng bề mặt

Chất lượng bề mặt không chỉ bị ảnh hưởng bởi dụng cụ cắt mà còn phụ thuộc rất nhiều vào độ ổn định của máy.

Trục chính ổn định giúp giảm rung động và hỗ trợ quá trình cắt trơn tru.

Hệ thống dẫn hướng chất lượng cao cho phép chuyển động cấp liệu ổn định mà không bị rung lắc hoặc kẹt.

Cấu trúc máy chắc chắn giúp giảm thiểu rung động, cải thiện kết quả hoàn thiện.

Khi các bộ phận này hoạt động ăn ý với nhau, máy có thể tạo ra bề mặt hoàn thiện sạch hơn với ít vết gia công hơn.

Ảnh hưởng đến độ tin cậy và tuổi thọ của máy móc

Trong các xưởng thực tế, độ tin cậy thường quan trọng hơn tốc độ tối đa. Máy phay CNC phải duy trì ổn định sau thời gian dài hoạt động, chứ không chỉ trong ngày đầu tiên.

Các bộ phận kết cấu chắc chắn giúp giảm nguy cơ sai lệch về lâu dài.

Các vít me bi và ray dẫn hướng bền bỉ giúp duy trì độ chính xác lâu hơn với độ mài mòn ít hơn.

Hệ thống điều khiển đáng tin cậy giúp cải thiện tính ổn định và giảm thiểu các lỗi không mong muốn.

Hệ thống thay dao tự động (ATC) và kho chứa dao ổn định giúp giảm thiểu nguy cơ hỏng hóc khi thay dao.

Chất lượng linh kiện tốt hơn thường đồng nghĩa với ít sự cố hơn và tuổi thọ máy móc lâu hơn.

Mối quan hệ giữa chất lượng linh kiện và năng suất

Năng suất cao hơn không chỉ đơn thuần là tốc độ cấp liệu nhanh hơn mà còn là việc duy trì hoạt động hiệu quả của máy móc với thời gian ngừng hoạt động tối thiểu.

Trục chính đáng tin cậy hỗ trợ hiệu quả cắt cao hơn và hiệu suất ổn định.

Hệ thống thay dao tự động ATC kết hợp với kho chứa dao giúp giảm thiểu thao tác thủ công và rút ngắn thời gian chu kỳ.

Các bộ phận chuyển động chính xác giúp giảm thiểu việc làm lại, tỷ lệ phế phẩm và áp lực kiểm tra.

Hệ thống máy móc ổn định cho phép gia công liên tục không cần người vận hành hoặc bán tự động.

Tóm lại, các bộ phận quan trọng chất lượng cao giúp cải thiện thời gian hoạt động, rút ​​ngắn chu kỳ gia công và mang lại sản lượng ổn định hơn mỗi ca làm việc.

Câu hỏi thường gặp

Các bộ phận quan trọng nhất của máy phay CNC là gì?

Các bộ phận quan trọng nhất bao gồm khung và bệ máy, trục chính, ray dẫn hướng tuyến tính, vít me bi, bộ điều khiển CNC, bộ thay dao tự động (ATC) và kho chứa dụng cụ. Chúng quyết định độ cứng vững, độ chính xác, khả năng tự động hóa và hiệu suất gia công tổng thể.

Những thành phần nào ảnh hưởng nhiều nhất đến độ chính xác gia công?

Độ chính xác chủ yếu phụ thuộc vào độ cứng vững của kết cấu, độ chính xác của ray dẫn hướng và vít me bi, cũng như hiệu suất của bộ điều khiển với hệ thống phản hồi. Các bộ phận chất lượng cao đảm bảo dung sai chặt chẽ và kết quả lặp lại chính xác.

Việc nâng cấp một số bộ phận nhất định có thể cải thiện hiệu suất máy móc không?

Đúng vậy. Các nâng cấp như vít me bi độ chính xác cao, trục chính tốt hơn, bộ điều khiển CNC tiên tiến hoặc hệ thống thay dao tự động (ATC) cải tiến có thể nâng cao độ chính xác, chất lượng bề mặt và khả năng tự động hóa. Hiệu suất tăng lên phụ thuộc vào thiết kế tổng thể và kết cấu chịu lực của máy.

Bộ phận nào ảnh hưởng đến độ hoàn thiện bề mặt nhiều nhất?

Độ hoàn thiện bề mặt chủ yếu bị ảnh hưởng bởi độ ổn định của trục chính, ray dẫn hướng tuyến tính, vít me bi và độ cứng vững của khung máy. Trục chính ổn định và chuyển động trục mượt mà giúp giảm thiểu các vết rung và cải thiện chất lượng bề mặt hoàn thiện.

Hệ thống thay dao tự động (ATC) và kho chứa dụng cụ ảnh hưởng đến năng suất như thế nào?

Hệ thống thay dao tự động (ATC) và kho chứa dao đáng tin cậy cho phép thay dao nhanh chóng, tự động, giúp gia công nhiều bước mà không cần can thiệp thủ công. Điều này giúp giảm thời gian chu kỳ, tăng hiệu quả sản xuất và giảm thiểu sự phụ thuộc vào người vận hành.

Khi so sánh các thương hiệu máy CNC, tôi có nên xem xét các linh kiện cấu thành không?

Hoàn toàn đúng. So sánh các thông số kỹ thuật như hành trình hay tốc độ trục chính là chưa đủ. Việc đánh giá chất lượng của các bộ phận chính và sự tích hợp của chúng—khung máy, trục chính, ray dẫn hướng, vít me bi, bộ điều khiển và hệ thống thay dao tự động (ATC)—sẽ cho cái nhìn rõ ràng hơn về hiệu suất gia công và độ tin cậy thực tế.
