Gia công điều khiển số bằng máy tính (CNC) là một quy trình sản xuất sử dụng máy móc điều khiển bằng máy tính để loại bỏ vật liệu khỏi phôi với độ chính xác cao. Ngày nay, đây là một trong những phương pháp sản xuất được sử dụng rộng rãi nhất vì nó mang lại chất lượng ổn định, dung sai chặt chẽ và tốc độ sản xuất nhanh hơn.
Tuy nhiên, gia công CNC không phải là một quy trình duy nhất. Các thao tác gia công khác nhau được thiết kế cho các vật liệu, hình dạng chi tiết, yêu cầu độ chính xác và khối lượng sản xuất khác nhau. Lựa chọn quy trình phù hợp giúp cải thiện hiệu quả gia công và chất lượng sản phẩm. Trong bài viết này, bạn sẽ tìm hiểu gia công CNC là gì, tại sao lại có các quy trình gia công CNC khác nhau và các loại phổ biến nhất được sử dụng trong các ngành công nghiệp sản xuất hiện đại.
Gia công CNC là một quy trình sản xuất bóc tách vật liệu, loại bỏ vật liệu khỏi phôi rắn bằng cách sử dụng các máy công cụ được điều khiển bằng máy tính. Không giống như gia công thủ công, nơi người vận hành điều khiển máy bằng tay, máy CNC tuân theo các lệnh được lập trình để thực hiện các thao tác cắt một cách tự động.
Điều này cho phép các nhà sản xuất tạo ra các bộ phận với độ chính xác cao, khả năng lặp lại tốt và chất lượng ổn định. Gia công CNC được sử dụng rộng rãi vì nó giúp cải thiện năng suất, giảm thiểu lỗi do con người và có thể gia công nhiều loại vật liệu, bao gồm kim loại, nhựa và vật liệu composite.
Gia công CNC bao gồm nhiều quy trình, mỗi quy trình được thiết kế cho các yêu cầu sản xuất cụ thể. Việc lựa chọn phương pháp gia công phụ thuộc vào các yếu tố như thiết kế chi tiết, loại vật liệu, độ chính xác yêu cầu và nhu cầu sản xuất. Một số quy trình được sử dụng để tạo ra các hình dạng phức tạp, trong khi những quy trình khác tập trung vào việc tạo ra các lỗ chính xác, cải thiện độ hoàn thiện bề mặt hoặc sản xuất các chi tiết hình trụ. Các quy trình gia công CNC phổ biến nhất bao gồm phay, tiện, khoan và doa.

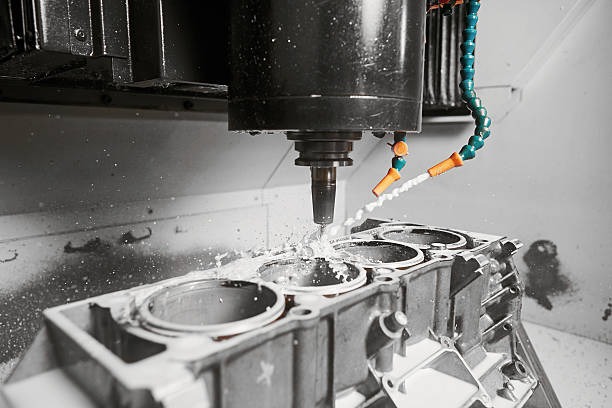

Gia công phay CNC là một trong những phương pháp được sử dụng rộng rãi nhất. Các quy trình gia công CNCNó sử dụng các dụng cụ cắt đa điểm quay để loại bỏ vật liệu khỏi phôi cố định, từ đó tạo ra hình dạng và các chi tiết cần thiết.
Trong quá trình phay, dụng cụ cắt di chuyển dọc theo các trục khác nhau đồng thời loại bỏ vật liệu khỏi phôi. Máy phay CNC Chúng có thể thực hiện các thao tác như phay mặt, xẻ rãnh, khoét hốc và tạo hình đường viền, do đó rất phù hợp để sản xuất các hình dạng phức tạp.
Ưu điểm của gia công phay CNC:
Gia công phay CNC thường được sử dụng để sản xuất các bộ phận hàng không vũ trụ, phụ tùng ô tô, khuôn mẫu, vỏ máy, giá đỡ và các bộ phận cơ khí chính xác.

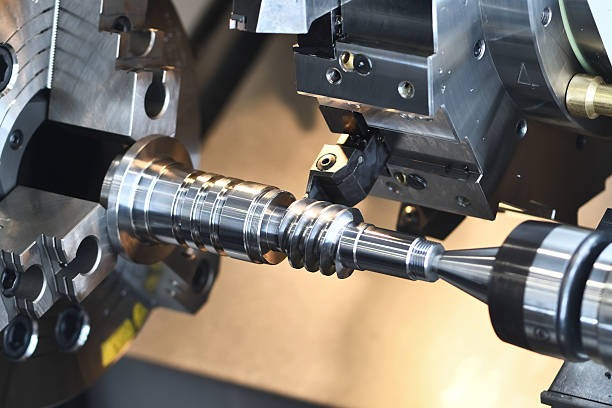

Gia công tiện CNC là một quy trình gia công trong đó phôi quay trong khi máy khác đứng yên. dụng cụ cắt Nó loại bỏ vật liệu khỏi bề mặt. Chủ yếu được sử dụng để sản xuất các chi tiết hình trụ và hình tròn với độ chính xác cao.
Dao cắt di chuyển dọc theo chiều dài của phôi đang quay để loại bỏ vật liệu thừa cho đến khi đạt được hình dạng và kích thước mong muốn. Máy tiện CNC có thể thực hiện các thao tác như phay mặt phẳng, tiện ren, tạo rãnh và khoan.
Ưu điểm của gia công tiện CNC:
Gia công tiện CNC được sử dụng rộng rãi trong các ngành công nghiệp như ô tô, hàng không vũ trụ, thiết bị y tế và sản xuất máy móc nói chung.

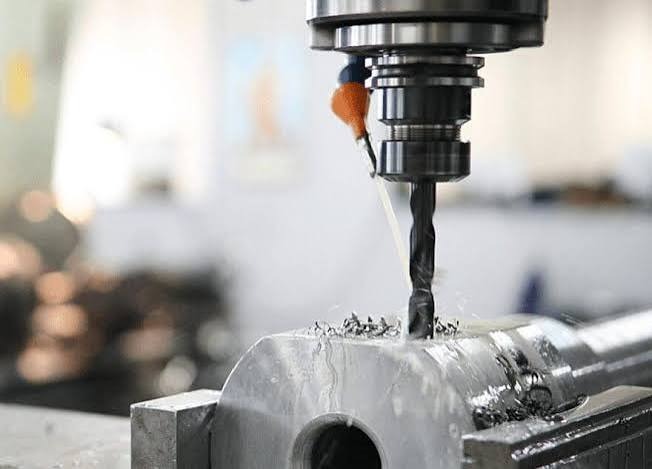

Gia công khoan CNC là một quy trình gia công được sử dụng để tạo ra các lỗ chính xác trên phôi bằng cách sử dụng mũi khoan được điều khiển bằng máy tính. Máy sẽ điều khiển vị trí khoan, độ sâu và tốc độ để đạt được kết quả chính xác.
Tùy thuộc vào ứng dụng, máy khoan CNC có thể tạo ra nhiều loại lỗ khác nhau, bao gồm lỗ xuyên suốt, lỗ kín, lỗ ren và lỗ sâu. (Công nghệ tiên tiến) Máy khoan CNC cũng có thể thực hiện các thao tác khoan nghiêng.
Các loại thao tác khoan CNC phổ biến:
Khoan CNC được sử dụng rộng rãi trong các ngành công nghiệp hàng không vũ trụ, ô tô, điện tử, xây dựng và sản xuất, nơi cần các lỗ khoan chính xác để lắp ráp và đảm bảo chức năng của các bộ phận.
Gia công doa lỗ CNC là một quy trình gia công được sử dụng để mở rộng và cải thiện độ chính xác của các lỗ hiện có được tạo ra bằng phương pháp khoan hoặc đúc. Nó sử dụng một dụng cụ cắt một điểm để loại bỏ một lượng nhỏ vật liệu từ bề mặt bên trong của lỗ.
Mục đích chính của việc doa lỗ là để đạt được kích thước lỗ chính xác, độ thẳng hàng tốt hơn, độ tròn được cải thiện và bề mặt bên trong nhẵn hơn. Gia công doa lỗ bằng máy CNC đặc biệt hữu ích khi yêu cầu dung sai chặt chẽ.
Ưu điểm của gia công khoan CNC:
Gia công bằng máy CNC thường được sử dụng để chế tạo xi lanh động cơ, vỏ ổ trục, các bộ phận thủy lực, vỏ hộp số và các bộ phận cơ khí chính xác khác.
Mài CNC là một quy trình gia công chính xác sử dụng đá mài để loại bỏ một lượng nhỏ vật liệu khỏi phôi. Nó chủ yếu được sử dụng như một công đoạn hoàn thiện để đạt được bề mặt cực kỳ nhẵn và kích thước chính xác.
Trong quá trình mài, bánh mài quay dần dần loại bỏ vật liệu trong khi hệ thống CNC điều khiển chuyển động và định vị. Điều này cho phép các nhà sản xuất đạt được dung sai chặt chẽ mà khó có thể đạt được với các phương pháp gia công thông thường.
Ưu điểm của mài CNC:
Gia công mài CNC được sử dụng rộng rãi trong các ngành công nghiệp hàng không vũ trụ, ô tô, y tế, chế tạo dụng cụ và khuôn mẫu, và sản xuất chính xác. Các ứng dụng phổ biến bao gồm vòng bi, trục, khuôn mẫu, dụng cụ cắt và các bộ phận khác đòi hỏi độ chính xác cao.

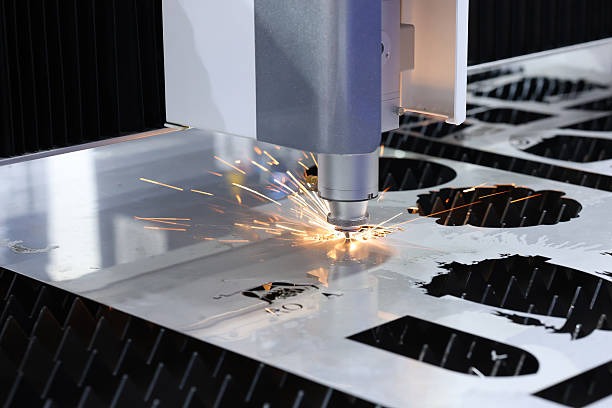

Cắt laser CNC là một quy trình gia công nhiệt sử dụng chùm tia laser công suất cao để cắt, khắc hoặc đánh dấu vật liệu với độ chính xác cao. Trong quá trình này, chùm tia laser hội tụ tạo ra nhiệt lượng mạnh làm tan chảy hoặc bay hơi vật liệu dọc theo đường cắt đã được lập trình. Hệ thống CNC điều khiển chuyển động của tia laser để tạo ra các hình dạng và thiết kế chính xác.
Ưu điểm của máy cắt laser CNC:
Cắt laser CNC được sử dụng rộng rãi trong các ngành công nghiệp như ô tô, điện tử, hàng không vũ trụ, biển báo và gia công kim loại tấm.
Cắt plasma CNC là một quy trình cắt nhiệt sử dụng hồ quang plasma nhiệt độ cao để cắt các vật liệu dẫn điện. Hồ quang plasma làm tan chảy vật liệu trong khi luồng khí tốc độ cao loại bỏ kim loại nóng chảy khỏi khu vực cắt. Quy trình này chủ yếu được sử dụng để cắt các tấm kim loại dày, nơi yêu cầu tốc độ và hiệu quả cắt cao.
Ưu điểm của máy cắt plasma CNC:
Cắt plasma CNC được sử dụng phổ biến trong các ngành công nghiệp chế tạo nặng, bao gồm xây dựng, đóng tàu, sản xuất ô tô và sản xuất kết cấu thép.

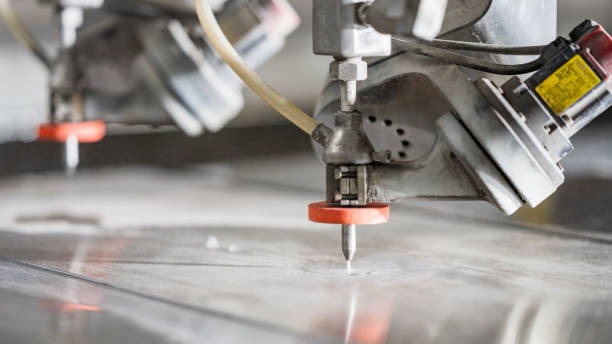

Cắt bằng tia nước CNC là một quy trình cắt nguội sử dụng dòng nước áp suất cao, thường được trộn lẫn với các hạt mài mòn, để cắt xuyên qua các vật liệu khác nhau. Không giống như các phương pháp cắt nhiệt, nó không tạo ra nhiệt trong quá trình cắt. Không có vùng ảnh hưởng nhiệt; cắt bằng tia nước lý tưởng cho các vật liệu có thể bị hư hại bởi nhiệt độ cao.
Ưu điểm của máy cắt tia nước CNC:
Cắt bằng tia nước CNC thường được sử dụng trong các ngành công nghiệp hàng không vũ trụ, ô tô, xây dựng, chế biến đá và sản xuất vật liệu composite.
Gia công phay CNC và tiện CNC là hai trong số các quy trình gia công phổ biến nhất được sử dụng trong sản xuất hiện đại. Mặc dù cả hai đều sử dụng máy móc điều khiển bằng máy tính để loại bỏ vật liệu, nhưng chúng hoạt động khác nhau và phù hợp với các loại chi tiết khác nhau.
Tính năng | Gia công phay CNC | Gia công tiện CNC |
Nguyên lý hoạt động | Các dụng cụ cắt quay loại bỏ vật liệu khỏi phôi gia công cố định. | Một phôi đang quay được cắt bởi một dụng cụ cố định. |
Tốt nhất cho | Các hình dạng phức tạp, khe hở, hốc và bề mặt phẳng. | Các bộ phận hình trụ và các bộ phận quay |
Chuyển động công cụ | Dụng cụ cắt di chuyển dọc theo nhiều trục. | Dụng cụ cắt di chuyển tuyến tính dọc theo phần quay. |
Các bộ phận thông thường | Vỏ, giá đỡ, khuôn, linh kiện hàng không vũ trụ | Trục, bu lông, bạc lót, chốt, các bộ phận có ren |
Sự chính xác | Độ chính xác cao cho các hình học phức tạp | Độ chính xác cao cho các bộ phận hình trụ |
Loại máy | Máy phay CNC và trung tâm gia công | Máy tiện CNC và trung tâm gia công tiện |
Việc lựa chọn quy trình gia công CNC phù hợp phụ thuộc vào nhiều yếu tố, bao gồm vật liệu, thiết kế chi tiết, yêu cầu độ chính xác, nhu cầu sản xuất và ngân sách. Quy trình chính xác giúp các nhà sản xuất đạt được chất lượng, hiệu quả và kiểm soát chi phí tốt hơn.
Loại vật liệu cần gia công đóng vai trò quan trọng trong việc lựa chọn quy trình. Các vật liệu mềm như nhôm và nhựa thường có thể được gia công bằng các thao tác phay và tiện tiêu chuẩn, trong khi các vật liệu cứng hơn như titan, thép tôi cứng và hợp kim tiên tiến có thể cần các quy trình chuyên biệt như EDM hoặc mài.
Hình dạng và độ phức tạp của chi tiết sẽ quyết định phương pháp gia công nào phù hợp nhất. Tiện CNC lý tưởng cho các chi tiết hình trụ, trong khi phay CNC phù hợp hơn cho các chi tiết có đặc điểm phức tạp, hốc và hình dạng bất thường. Các quy trình như EDM và cắt laser hữu ích cho các thiết kế phức tạp và các chi tiết nhỏ.
Các ứng dụng khác nhau đòi hỏi độ chính xác khác nhau. Đối với các chi tiết có dung sai chặt chẽ, các quy trình như mài CNC, gia công tia lửa điện (EDM) hoặc phay chính xác có thể được ưu tiên. Việc lựa chọn quy trình có khả năng đáp ứng độ chính xác yêu cầu giúp ngăn ngừa khuyết tật và giảm thiểu công việc hoàn thiện bổ sung.
Các yêu cầu về độ nhẵn bề mặt cũng ảnh hưởng đến việc lựa chọn phương pháp gia công. Một số quy trình tự nhiên tạo ra bề mặt nhẵn hơn, trong khi những quy trình khác có thể cần các thao tác hoàn thiện thứ cấp. Mài, đánh bóng và mài phẳng thường được sử dụng khi yêu cầu bề mặt cực kỳ nhẵn mịn.
Số lượng sản xuất ảnh hưởng đến việc lựa chọn quy trình CNC. Sản xuất số lượng lớn thường được hưởng lợi từ việc tự động hóa. Trung tâm tiện CNCCác máy phay và hệ thống gia công tập trung vào sản xuất. Đối với nguyên mẫu hoặc các bộ phận có số lượng sản xuất thấp, các phương pháp gia công linh hoạt có thể phù hợp hơn.
Các yếu tố chi phí cần xem xét bao gồm thời gian vận hành máy, dụng cụ, hao phí vật liệu, nhân công và yêu cầu hoàn thiện. Quy trình gia công CNC phù hợp nhất không phải lúc nào cũng là lựa chọn rẻ nhất ngay từ đầu; nó cần mang lại sự cân bằng hợp lý giữa hiệu quả sản xuất, chất lượng và tổng chi phí sản xuất.
Các quy trình gia công CNC có thể được chia thành hai loại chính: gia công truyền thống và gia công phi truyền thống. Sự khác biệt chính giữa chúng nằm ở cách thức loại bỏ vật liệu khỏi phôi, như được trình bày bên dưới.
Tính năng | Gia công CNC thông thường | Gia công CNC phi truyền thống |
Phương pháp loại bỏ vật liệu | Sử dụng các dụng cụ cắt cơ khí | Sử dụng năng lượng điện, nhiệt, hóa học hoặc mài mòn. |
Liên hệ công cụ | Tiếp xúc trực tiếp giữa dụng cụ và phôi | Có thể không cần tiếp xúc vật lý trực tiếp. |
Các quy trình thông thường | Gia công phay, tiện, khoan, mài | EDM, cắt laser, cắt bằng tia nước, ECM |
Vật liệu phù hợp | Kim loại, nhựa, vật liệu tổng hợp và các vật liệu thông thường | Hợp kim cứng và vật liệu khó gia công |
Sự chính xác | Độ chính xác cao cho các ứng dụng tiêu chuẩn | Độ chính xác cực cao đối với các tính năng phức tạp. |
Ứng dụng | Các bộ phận sản xuất và chế tạo chung | Hàng không vũ trụ, y tế, chế tạo khuôn mẫu và các linh kiện chuyên dụng |
1. Quy trình gia công CNC phổ biến nhất là gì?
Gia công phay CNC và tiện CNC được coi là hai quy trình gia công CNC phổ biến nhất. Phay được sử dụng rộng rãi cho các hình dạng và chi tiết phức tạp, trong khi tiện chủ yếu được sử dụng cho các chi tiết hình trụ.
2. Gia công phay CNC so với gia công tiện: Loại nào tốt hơn?
Không có quy trình nào vượt trội hơn quy trình kia một cách tuyệt đối. Phay CNC lý tưởng cho các hình dạng phức tạp, bề mặt phẳng và các hốc, trong khi tiện CNC phù hợp hơn cho các chi tiết tròn và hình trụ.
3. Quy trình gia công CNC nào cho độ chính xác cao nhất?
Độ chính xác của quá trình gia công CNC phụ thuộc vào loại máy, vật liệu, dụng cụ và ứng dụng. Các quy trình như mài CNC và gia công EDM thường được sử dụng khi yêu cầu dung sai cực kỳ nhỏ.
4. Một máy CNC có thể thực hiện nhiều thao tác khác nhau không?
Đúng vậy. Các trung tâm gia công CNC tiên tiến có thể thực hiện nhiều thao tác, bao gồm phay, khoan, doa và taro, chỉ trong một lần thiết lập. Điều này giúp giảm thời gian thiết lập và nâng cao hiệu quả.
5. Máy CNC có thể gia công những loại vật liệu nào?
Máy CNC có thể gia công nhiều loại vật liệu, bao gồm nhôm, thép, thép không gỉ, titan, đồng thau, nhựa, vật liệu composite và các vật liệu kỹ thuật khác.
6. Gia công CNC có phù hợp với sản xuất số lượng nhỏ không?
Đúng vậy. Gia công CNC phù hợp cho việc chế tạo nguyên mẫu, sản xuất theo lô nhỏ và sản xuất quy mô lớn. Tính linh hoạt của nó cho phép các nhà sản xuất tạo ra cả các linh kiện đơn lẻ và các bộ phận với số lượng lớn.
Gia công CNC bao gồm nhiều quy trình khác nhau, và mỗi phương pháp được thiết kế để giải quyết những thách thức sản xuất cụ thể. Từ phay và tiện đến gia công tia lửa điện (EDM), cắt laser và gia công bằng tia nước, mỗi quy trình đều có những ưu điểm riêng tùy thuộc vào vật liệu, thiết kế chi tiết, độ chính xác yêu cầu, độ hoàn thiện bề mặt và yêu cầu sản xuất.
Tại YangsenChúng tôi cung cấp các giải pháp gia công CNC tiên tiến được thiết kế để đáp ứng các yêu cầu công nghiệp khác nhau. Cho dù bạn cần các bộ phận có độ chính xác cao, hình dạng phức tạp hay hỗ trợ sản xuất đáng tin cậy, đội ngũ của chúng tôi có thể giúp bạn lựa chọn giải pháp gia công phù hợp cho ứng dụng của bạn. Hãy liên hệ với Yangsen ngay hôm nay! Hãy liên hệ với chúng tôi để thảo luận về nhu cầu gia công CNC của bạn và tìm ra giải pháp tốt nhất cho dự án của bạn.
