Máy phay CNC (máy phay điều khiển số bằng máy tính) là một công cụ gia công tiên tiến sử dụng hệ thống điều khiển máy tính để cắt và định hình vật liệu một cách chính xác. Không giống như máy phay truyền thống, máy phay CNC tuân theo các lệnh được lập trình sẵn để tạo ra các chi tiết phức tạp với độ chính xác và tính nhất quán vượt trội.
Bài viết này giải thích định nghĩa và nguyên lý hoạt động của máy phay CNC, phác thảo cách thức vận hành, các thành phần chính và ứng dụng phổ biến trong sản xuất hiện đại. Dù bạn là người mới bắt đầu hay chuyên gia trong ngành, hướng dẫn này sẽ giúp bạn hiểu những điều cơ bản về phay CNC và vai trò của nó trong sản xuất chính xác.
Máy phay CNC, viết tắt của máy phay điều khiển số bằng máy tính (Computer Numerical Control), là một loại thiết bị gia công cắt gọt vật liệu khỏi phôi với độ chính xác cao bằng các dao cắt quay. Cụm từ "CNC" có nghĩa là mọi chuyển động của máy - chẳng hạn như quay trục chính, thay dao và định vị bàn máy - đều được điều khiển bởi chương trình máy tính thay vì thao tác thủ công.
Không giống như máy phay truyền thống phụ thuộc nhiều vào kỹ năng của người vận hành, máy phay CNC tuân theo các hướng dẫn kỹ thuật số được thiết lập sẵn từ phần mềm CAD (Thiết kế hỗ trợ máy tính) và CAM (Sản xuất hỗ trợ máy tính). Điều này cho phép chúng tạo ra các hình dạng phức tạp, dung sai chặt chẽ và kết quả lặp lại một cách nhất quán.
Trong sản xuất hiện đại, Máy phay CNC được sử dụng rộng rãi để chế tạo các bộ phận từ kim loại, nhựa hoặc vật liệu composite. Khả năng kết hợp độ chính xác, tốc độ và tự động hóa của chúng khiến chúng trở nên thiết yếu trong các ngành công nghiệp như hàng không vũ trụ, ô tô, y tế và kỹ thuật chính xác.
Nguyên lý hoạt động của máy phay CNC dựa trên độ chính xác được điều khiển bằng máy tính. Mọi quy trình gia công đều bắt đầu bằng một thiết kế kỹ thuật số được tạo ra trên phần mềm CAD. Thiết kế này sau đó được chuyển đổi thành chương trình CAM, tạo ra một bộ lệnh G-code - ngôn ngữ chỉ dẫn máy CNC chính xác cách di chuyển, cắt và định hình vật liệu.
Trong quá trình vận hành, bộ điều khiển CNC sẽ đọc các mã này và điều khiển trục chính và dao cắt của máy di chuyển theo nhiều trục (thường là X, Y và Z). Trục chính làm quay dao cắt ở tốc độ cao, trong khi bàn máy hoặc phôi di chuyển tương ứng để loại bỏ từng lớp vật liệu. Sự phối hợp tự động này cho phép máy phay đạt được độ chính xác cực cao và hình dạng phức tạp mà việc gia công thủ công khó hoặc không thể thực hiện được.
Một chu trình phay CNC điển hình bao gồm một số giai đoạn:
Thiết kế và Lập trình – Tạo mô hình bộ phận và tạo mã G.
Thiết lập – Lắp phôi và chọn dụng cụ cắt phù hợp.
Gia công – Hệ thống CNC thực hiện các chuyển động được lập trình để loại bỏ vật liệu.
Kiểm tra – Đo và xác minh kích thước và chất lượng bề mặt của bộ phận hoàn thiện.
Quy trình được kiểm soát từng bước này đảm bảo độ chính xác, khả năng lặp lại và hiệu quả cao, biến phay CNC trở thành công nghệ cốt lõi trong sản xuất và tạo mẫu tiên tiến.

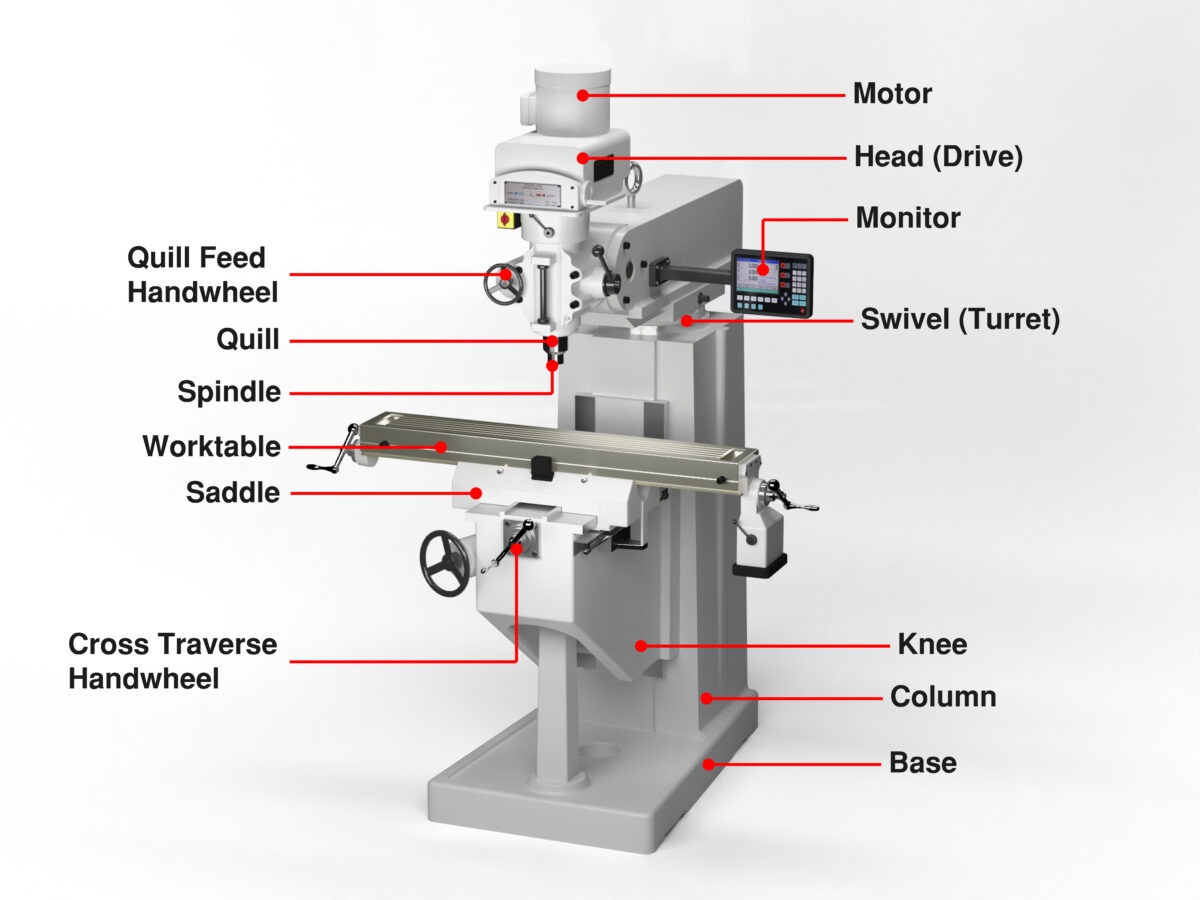

Máy phay CNC bao gồm nhiều bộ phận chính hoạt động cùng nhau để đảm bảo hiệu suất gia công chính xác và ổn định. Hiểu rõ các bộ phận này giúp người vận hành và kỹ sư tối đa hóa hiệu suất và độ chính xác của máy.
Trục chính – Trục chính là trái tim của máy phay CNC. Nó giữ và quay dụng cụ cắt ở tốc độ cao, cung cấp năng lượng cần thiết để cắt gọt vật liệu. Tốc độ, độ ổn định và độ chính xác của trục chính ảnh hưởng trực tiếp đến chất lượng gia công.
Giá đỡ dụng cụ và bộ thay đổi dụng cụ – Giá đỡ dụng cụ kết nối dụng cụ cắt với trục chính, trong khi bộ thay đổi dụng cụ tự động cho phép máy chuyển đổi giữa các dụng cụ trong quá trình vận hành mà không cần can thiệp thủ công. Điều này giúp cải thiện hiệu quả sản xuất và tính linh hoạt.
Bàn làm việc – Bàn đỡ và định vị phôi. Bàn di chuyển dọc theo trục X và Y, cho phép định vị chính xác trong quá trình cắt.
Động cơ Servo và Hệ thống Truyền động – Các bộ phận này điều khiển chuyển động của trục chính và bàn máy. Chúng đảm bảo chuyển động trơn tru, chính xác dọc theo từng trục theo các lệnh đã lập trình.
Bộ điều khiển CNC – Thường được gọi là “bộ não” của máy, bộ điều khiển diễn giải các lệnh G-code và điều phối mọi chuyển động của trục chính, trục và bộ thay đổi dụng cụ.
Hệ thống làm mát và loại bỏ phoi – Chất làm mát duy trì nhiệt độ ổn định tại vùng cắt, ngăn ngừa mài mòn dụng cụ. Đồng thời, hệ thống loại bỏ phoi giúp loại bỏ các mảnh vụn, đảm bảo môi trường làm việc sạch sẽ và hiệu quả.
Các thành phần này kết hợp với nhau cho phép máy phay CNC đạt được tốc độ gia công cao, độ chính xác cao cho nhiều ứng dụng công nghiệp.
Máy phay CNC có nhiều loại, mỗi loại được thiết kế cho các ứng dụng và mức độ chính xác cụ thể. Hiểu rõ các loại máy này giúp nhà sản xuất lựa chọn máy phù hợp với nhu cầu sản xuất của mình.
Trục chính được định hướng theo chiều dọc, cắt xuống phôi.
Thích hợp cho mục đích gia công chung và các bộ phận có kích thước từ nhỏ đến trung bình.
Thường được sử dụng trong các ngành công nghiệp như ô tô, điện tử và tạo mẫu.

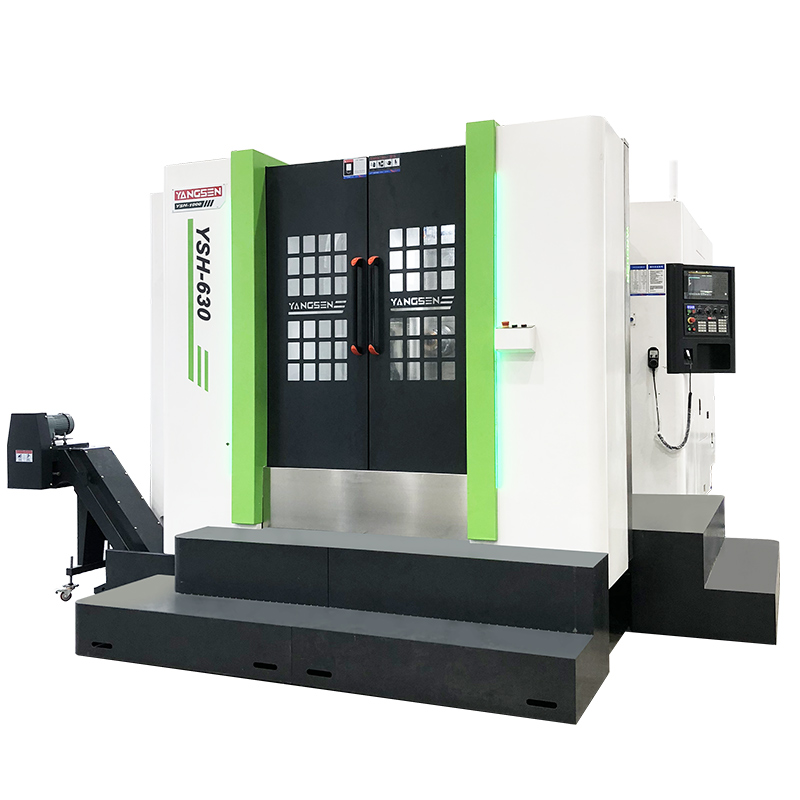

Trục chính nằm ngang, cho phép cắt nhiều mặt của phôi.
Phù hợp cho gia công nặng và sản xuất số lượng lớn.
Cung cấp khả năng loại bỏ phoi và độ ổn định tốt hơn cho các phôi lớn hơn.
Có thể di chuyển trục chính và bàn dọc theo năm trục khác nhau cùng lúc.
Hoàn hảo cho các hình dạng phức tạp, linh kiện hàng không vũ trụ và chế tạo khuôn mẫu.
Giảm thời gian thiết lập và cải thiện độ chính xác gia công cho các bộ phận phức tạp.

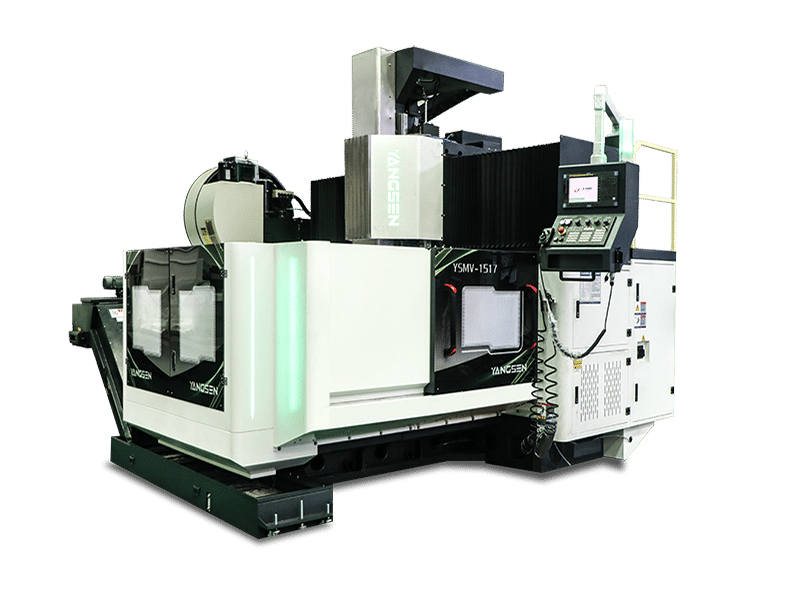

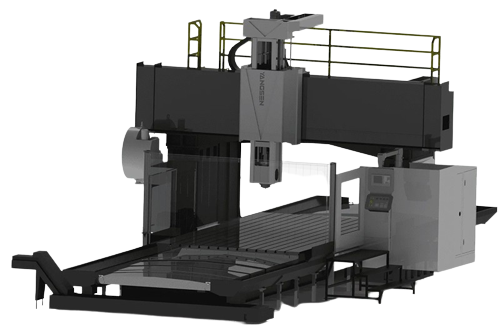

Máy lớn có cấu trúc giống như cầu, phù hợp với các phôi rất lớn.
Được sử dụng trong các ngành công nghiệp như đóng tàu, hàng không vũ trụ và máy móc hạng nặng.
Máy có kích thước nhỏ hơn dành cho công việc nhẹ và chính xác.
Phổ biến trong môi trường giáo dục, xưởng nhỏ và phòng thí nghiệm tạo mẫu.
Máy phay CNC được sử dụng rộng rãi trong nhiều ngành công nghiệp nhờ độ chính xác, hiệu quả và tính linh hoạt. Các ứng dụng chính bao gồm:
Sản xuất cánh tua bin, vỏ động cơ và các bộ phận kết cấu.
Độ chính xác cao và dung sai chặt chẽ là rất quan trọng đối với sự an toàn và hiệu suất.
Sản xuất khuôn mẫu, hộp số, phụ tùng động cơ và các linh kiện tùy chỉnh.
Máy phay CNC cải thiện hiệu quả và đảm bảo chất lượng đồng đều cho sản xuất số lượng lớn.
Chế tạo các bộ phận cấy ghép, dụng cụ phẫu thuật và chân tay giả.
Cho phép tạo hình học phức tạp và kích thước chính xác cần thiết cho sự an toàn của bệnh nhân.
Sản xuất vỏ máy, bộ tản nhiệt, đầu nối và bảng mạch.
Các bộ phận nhỏ, chi tiết đòi hỏi độ chính xác mà phay CNC mang lại.
Tạo khuôn mẫu, khuôn dập và đồ gá chính xác cho sản xuất.
Phay CNC cho phép chu kỳ sản xuất nhanh hơn với việc điều chỉnh thủ công tối thiểu.
Nhanh chóng sản xuất nguyên mẫu để thử nghiệm và xác nhận thiết kế.
Cho phép lặp lại và sửa đổi nhanh chóng trước khi sản xuất hàng loạt.
Bằng cách tận dụng công nghệ phay CNC, các công ty trong các ngành này đạt được độ chính xác cao hơn, giảm lỗi và tăng năng suất, khiến nó trở thành công nghệ thiết yếu trong sản xuất hiện đại.
Máy phay CNC mang lại độ chính xác và khả năng lặp lại cao, cho phép các nhà sản xuất tạo ra các chi tiết với chất lượng đồng đều. Độ chính xác này rất cần thiết cho các ngành công nghiệp như hàng không vũ trụ, ô tô và thiết bị y tế, nơi mà ngay cả những sai lệch nhỏ cũng có thể gây ra vấn đề nghiêm trọng.
Tự động hóa trong phay CNC cải thiện đáng kể hiệu quả và giảm thiểu sai sót của con người. Phay đa trục cho phép tạo ra các hình dạng phức tạp với ít thiết lập hơn, tiết kiệm thời gian và chi phí nhân công, đồng thời duy trì kết quả nhất quán trong suốt quá trình sản xuất.
Ngoài ra, máy phay CNC còn rất linh hoạt, có khả năng xử lý nhiều loại vật liệu, bao gồm kim loại, nhựa và vật liệu composite. Chúng phù hợp cho cả sản xuất nguyên mẫu và sản xuất quy mô lớn, kết hợp tốc độ, tính linh hoạt và độ tin cậy để nâng cao năng suất tổng thể.
Tính năng | Phay CNC | Tiện CNC |
Cử động | Công cụ quay; phôi di chuyển | Phôi quay; dụng cụ đứng yên |
Các bộ phận điển hình | Hình dạng phức tạp, bề mặt phẳng | Các bộ phận hình trụ hoặc đối xứng |
Rìu | Thông thường là 3–5 trục | Thông thường là 2–3 trục |
Độ phức tạp của thiết lập | Trung bình đến cao | Trung bình |
Trường hợp sử dụng tốt nhất | Các bộ phận nhiều mặt và chi tiết | Linh kiện tròn, sản xuất số lượng lớn |
Việc lựa chọn máy phay CNC phù hợp phụ thuộc vào một số yếu tố chính, bao gồm nhu cầu sản xuất, ngân sách và vật liệu gia công. Trước tiên, hãy cân nhắc loại máy phay - đứng, ngang hay 5 trục - dựa trên độ phức tạp của chi tiết và độ chính xác cần thiết. Máy phay đứng đa năng và phù hợp cho gia công đa năng, trong khi máy phay ngang và 5 trục phù hợp hơn để xử lý các chi tiết lớn hơn hoặc phức tạp hơn.
Tiếp theo, hãy đánh giá các thông số kỹ thuật của máy, chẳng hạn như tốc độ trục chính, hành trình trục, kích thước bàn máy và khả năng chịu tải. Những yếu tố này quyết định kích thước phôi bạn có thể xử lý, vật liệu bạn có thể phay và hiệu quả sản xuất tổng thể. Đối với các chi tiết khối lượng lớn hoặc yêu cầu độ chính xác cao, việc đầu tư vào máy có nhiều trục và độ cứng cao hơn sẽ đảm bảo hiệu suất và độ lặp lại tốt hơn.
Cuối cùng, hãy cân nhắc khả năng tương thích, hỗ trợ và bảo trì phần mềm. Đảm bảo bộ điều khiển CNC tương thích với phần mềm CAD/CAM của bạn và nhà sản xuất cung cấp hỗ trợ kỹ thuật và phụ tùng thay thế đáng tin cậy. Một máy móc được hỗ trợ tốt sẽ giảm thời gian ngừng hoạt động và chi phí dài hạn. Bằng cách đánh giá cẩn thận các yếu tố này, bạn có thể chọn được máy phay CNC tối đa hóa năng suất, chất lượng và lợi tức đầu tư.
Bảo trì đúng cách và vận hành an toàn là điều cần thiết để đảm bảo tuổi thọ và hiệu suất của máy phay CNC. Việc vệ sinh và bôi trơn thường xuyên các bộ phận chuyển động giúp ngăn ngừa mài mòn và duy trì độ chính xác, đồng thời kiểm tra giá đỡ dụng cụ, trục chính và bàn làm việc giúp đảm bảo gia công ổn định và chính xác.
Người vận hành nên theo dõi độ mòn của dụng cụ và hiệu chuẩn máy để tránh lỗi và duy trì chất lượng ổn định. Sử dụng đúng dụng cụ cắt và thay thế kịp thời các bộ phận bị mòn giúp ngăn ngừa hư hỏng cho cả máy và phôi.
An toàn cũng quan trọng không kém. Luôn tuân thủ các quy trình vận hành tiêu chuẩn, sử dụng thiết bị bảo hộ cá nhân phù hợp và đảm bảo các nút dừng khẩn cấp và bộ phận bảo vệ của máy hoạt động tốt. Việc tuân thủ lịch bảo trì và hướng dẫn an toàn không chỉ kéo dài tuổi thọ của máy mà còn đảm bảo sản xuất hiệu quả, đáng tin cậy và an toàn.
Hiểu được định nghĩa và nguyên lý hoạt động của máy phay CNC là điều cần thiết cho bất kỳ ai tham gia vào lĩnh vực sản xuất hiện đại. Máy phay CNC kết hợp độ chính xác, tự động hóa và tính linh hoạt để sản xuất các chi tiết chất lượng cao một cách hiệu quả, khiến chúng trở nên không thể thiếu trong các ngành công nghiệp như hàng không vũ trụ, ô tô, y tế và điện tử.
Việc lựa chọn máy móc phù hợp, bảo trì đúng cách và tuân thủ các quy trình vận hành an toàn sẽ đảm bảo hiệu suất ổn định và độ tin cậy lâu dài. Đối với các doanh nghiệp muốn cải thiện năng suất và giảm thiểu sai sót sản xuất, đầu tư vào giải pháp phay CNC chất lượng cao là một quyết định chiến lược.
