Máy CNC (Computer Numerical Control) đã trở thành nền tảng của sản xuất hiện đại, cho phép các quy trình gia công chính xác, tự động và hiệu quả. Chúng được sử dụng trong nhiều ngành công nghiệp, bao gồm ô tô, hàng không vũ trụ, điện tử và kỹ thuật nói chung, để sản xuất các bộ phận với độ chính xác và tính nhất quán cao.
Việc hiểu rõ các loại máy CNC khác nhau là rất quan trọng để lựa chọn thiết bị phù hợp cho các yêu cầu sản xuất cụ thể. Mỗi loại máy - chẳng hạn như máy phay, máy tiện, máy khoan, máy mài và máy cắt - đều có mục đích sử dụng riêng biệt và mang lại những lợi thế riêng về độ chính xác, tốc độ và khả năng tương thích vật liệu.
Máy CNC (máy điều khiển số bằng máy tính) là một công cụ tự động sử dụng lập trình máy tính để điều khiển các hoạt động gia công với độ chính xác cao. Thay vì được vận hành thủ công bởi thợ máy, hệ thống CNC tuân theo các lệnh được mã hóa - thường được viết bằng mã G - để di chuyển dụng cụ cắt hoặc phôi theo các đường dẫn được xác định.
Máy CNC được sử dụng rộng rãi để thực hiện các nhiệm vụ sản xuất phức tạp như phay, tiện, khoan và mài, cho phép các nhà sản xuất sản xuất các chi tiết với độ chính xác, độ lặp lại và tốc độ vượt trội. Mỗi chuyển động, thay đổi dụng cụ và tốc độ chạy dao đều được điều khiển tự động, đảm bảo chất lượng đồng đều trên các lô sản xuất lớn.
Khái niệm gia công CNC phát triển từ các hệ thống điều khiển thủ công truyền thống vào giữa thế kỷ 20, khi băng đục lỗ và mã số lần đầu tiên được sử dụng để tự động hóa quá trình cắt kim loại. Ngày nay, công nghệ CNC tích hợp các hệ thống điều khiển tiên tiến, cảm biến và thậm chí cả AI để nâng cao tính ổn định và hiệu quả của quy trình.
Trong các nhà máy hiện đại, máy CNC không chỉ giới hạn ở việc cắt kim loại. Chúng còn được ứng dụng trong nhựa, vật liệu composite, gốm sứ và gỗ, khiến chúng trở nên không thể thiếu trong các ngành công nghiệp như sản xuất ô tô, hàng không vũ trụ, y tế và điện tử.
Về bản chất, máy CNC đã thay đổi cách các nhà sản xuất tiếp cận kỹ thuật chính xác - thu hẹp khoảng cách giữa tay nghề thủ công của con người và tự động hóa kỹ thuật số.
Máy CNC có nhiều loại khác nhau, mỗi loại được thiết kế cho các hoạt động gia công và yêu cầu vật liệu cụ thể. Chúng khác nhau về cấu trúc, cấu hình dụng cụ và loại chuyển động thực hiện - tuyến tính, quay hoặc kết hợp cả hai. Dưới đây là danh sách đầy đủ các loại máy CNC phổ biến nhất, cùng với các chức năng chính và ứng dụng điển hình của chúng.
Loại máy CNC | Chức năng chính | Ứng dụng phổ biến |
Máy phay CNC | Loại bỏ vật liệu bằng cách sử dụng các công cụ cắt quay dọc theo nhiều trục (X, Y, Z) | Khuôn mẫu, khuôn đúc, linh kiện chính xác, vỏ kim loại |
Máy tiện CNC (Máy tiện) | Xoay phôi trong khi dụng cụ cắt cố định định hình phôi | Trục, ống lót, ốc vít, bộ phận hình trụ |
Máy khoan CNC | Tạo các lỗ có độ sâu và đường kính chính xác bằng cách sử dụng mũi khoan tự động | Khối động cơ, tấm và các thành phần cơ khí |
Máy mài CNC | Sử dụng bánh mài mòn để hoàn thiện bề mặt và dung sai chính xác | Mài dụng cụ, hoàn thiện bề mặt, linh kiện ổ trục |
Máy khoan CNC | Mở rộng hoặc hoàn thiện các lỗ hiện có với độ chính xác cao | Xi lanh động cơ, đúc lớn, phụ tùng máy móc hạng nặng |
Máy cắt Plasma CNC | Cắt xuyên qua các vật liệu dẫn điện bằng hồ quang plasma nhiệt độ cao | Chế tạo tấm kim loại, khung ô tô |
Máy cắt laser CNC | Sử dụng chùm tia laser tập trung để cắt và khắc chính xác, tốc độ cao | Tấm kim loại mỏng, thiết bị điện tử, biển báo, linh kiện tốt |
Máy cắt tia lửa điện CNC (EDM) | Loại bỏ vật liệu bằng cách phóng điện giữa dụng cụ và phôi | Vật liệu cứng, khuôn mẫu, khuôn đúc, linh kiện hàng không vũ trụ |
Máy phay CNC | Cắt và định hình các vật liệu mềm hơn bằng dụng cụ quay | Gỗ, nhựa, xốp, các bộ phận tổng hợp |
Máy khắc CNC | Được sử dụng để khắc chi tiết, đánh dấu và cắt hoa văn tinh xảo | Trang sức, đánh dấu khuôn, bảng tên, logo |
Trung tâm gia công CNC | Một hệ thống đa chức năng kết hợp phay, khoan, ren và thay đổi dụng cụ | Linh kiện chính xác, sản xuất số lượng lớn |
Máy CNC 5 trục | Cung cấp khả năng gia công đa hướng tiên tiến cho các hình học phức tạp | Hàng không vũ trụ, cấy ghép y tế, cánh tua bin |
Máy CNC có thể đa dạng từ các mô hình 2 trục đơn giản đến các trung tâm gia công 5 trục phức tạp hoặc đa nhiệm tích hợp tiện và phay trong một thiết lập. Loại máy phù hợp phụ thuộc vào độ chính xác yêu cầu, loại vật liệu, khối lượng sản xuất và độ phức tạp của chi tiết.
Trong số tất cả các loại máy CNC, máy phay CNC được coi là linh hoạt nhất và được sử dụng rộng rãi trong sản xuất hiện đại. Chúng hoạt động bằng cách xoay các dụng cụ cắt theo nhiều trục - thường là X, Y và Z - để loại bỏ vật liệu khỏi phôi cố định và định hình nó theo hình dạng mong muốn.
Máy phay CNC được phân loại chủ yếu thành cấu hình dọc và ngang:
Trung tâm gia công đứng (VMC):
Có trục chính định hướng theo chiều dọc. Chúng lý tưởng cho các bộ phận chính xác, khuôn mẫu và chế tạo khuôn mẫu, mang lại khả năng hiển thị và tiếp cận tuyệt vời.

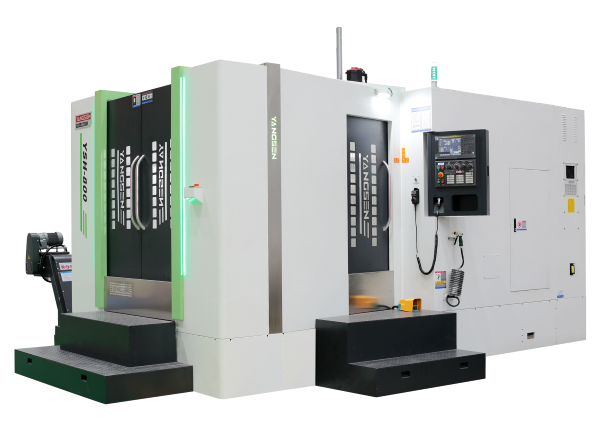

Trung tâm gia công ngang (HMC):
Có trục chính nằm ngang, cho phép loại bỏ phoi nhờ trọng lực và hiệu quả hơn khi gia công các chi tiết lớn hoặc nặng.
Các mẫu máy tiên tiến, chẳng hạn như máy phay CNC 5 trục, cung cấp thêm chuyển động quay, cho phép gia công bề mặt phức tạp chỉ trong một lần thiết lập. Điều này giúp giảm thời gian thiết lập, tăng độ chính xác và đặc biệt hữu ích cho các ngành công nghiệp như hàng không vũ trụ, sản xuất thiết bị y tế và chế tạo khuôn mẫu có độ chính xác cao.
Các yếu tố hiệu suất chính của máy phay CNC bao gồm tốc độ trục chính, tốc độ tiến dao, khoảng cách di chuyển và công suất dụng cụ. Các hệ thống hiện đại thường được trang bị bộ thay dao tự động (ATC) và trục chính tốc độ cao hỗ trợ hoạt động đồng thời nhiều dụng cụ.
Máy tiện CNC, thường được gọi là Máy tiện CNC, được thiết kế để sản xuất các chi tiết đối xứng xoay với độ chính xác vượt trội. Không giống như máy phay, vốn di chuyển dụng cụ cắt xung quanh phôi cố định, máy tiện CNC xoay phôi trong khi dụng cụ cắt cố định cắt bỏ vật liệu. Điều này khiến chúng trở nên lý tưởng để sản xuất trục, ống lót, chốt và các chi tiết hình trụ đòi hỏi độ hoàn thiện bề mặt cao và dung sai chặt chẽ.
Máy tiện CNC hiện đại thường được phân loại theo số lượng trục điều khiển và khả năng gia công của chúng:
Máy tiện CNC 2 trục:
Đây là loại tiêu chuẩn, có hai trục điều khiển—X và Z. Chúng thực hiện các hoạt động thiết yếu như phay mặt, tiện, cắt ren và tạo rãnh với hiệu suất cao.
Máy tiện 3 trục và máy tiện trục C:
Bao gồm một trục C bổ sung, cho phép trục chính có thể được lập chỉ mục hoặc quay liên tục để thực hiện các hoạt động phay, khoan và ren cơ bản.
Trung tâm tiện đa trục (trục Y / Trục phụ):
Được thiết kế để gia công phức tạp, nhiều thao tác trong một lần thiết lập, giảm nhu cầu định vị lại bộ phận và xử lý thủ công.
Máy tiện CNC kiểu Thụy Sĩ:
Có đầu máy trượt và hệ thống ống lót dẫn hướng, cho phép gia công cực kỳ chính xác các bộ phận có đường kính nhỏ cho ngành y tế, điện tử và chế tạo đồng hồ.
Được trang bị hệ thống điều khiển CNC tiên tiến và bộ thay dao tự động, các trung tâm tiện hiện đại mang lại độ chính xác, tốc độ và khả năng lặp lại vượt trội. Chúng được sử dụng rộng rãi trong sản xuất ô tô, hàng không vũ trụ và thủy lực, những lĩnh vực đòi hỏi hiệu suất và tính nhất quán cao.
Ngoài phay và tiện, máy khoan, máy doa và máy mài CNC còn đóng vai trò quan trọng trong việc tạo ra các lỗ chính xác, dung sai tốt và bề mặt hoàn thiện chất lượng cao. Mỗi loại máy đều có mục đích sử dụng riêng trong quy trình gia công và là thiết bị không thể thiếu cho các giải pháp sản xuất hoàn chỉnh.
Máy khoan CNC được thiết kế để tạo ra các lỗ chính xác với độ sâu và đường kính được kiểm soát. Chúng có thể được trang bị nhiều trục chính hoặc đầu tháp pháo, cho phép khoan nhiều lỗ cùng lúc. Các mẫu máy tiên tiến hỗ trợ các thao tác taro, khoét lỗ và doa lỗ trong một chu kỳ. Những máy này thường được sử dụng trong sản xuất linh kiện ô tô, hàng không vũ trụ và máy móc, nơi mà độ chính xác và độ đồng đều của lỗ là rất quan trọng.
Máy doa được sử dụng để mở rộng và hoàn thiện các lỗ hiện có với độ chính xác cực cao. Các trung tâm doa CNC thường xử lý các phôi lớn như khối động cơ, bệ máy và các chi tiết đúc nặng. Đặc biệt, máy doa ngang mang lại độ ổn định vượt trội và lý tưởng cho gia công lỗ sâu. Hệ thống dẫn động và chuyển động trục chính được điều khiển bằng máy tính đảm bảo dung sai kích thước chính xác, ngay cả trong sản xuất quy mô lớn.
Máy mài CNC sử dụng bánh mài để đạt được bề mặt hoàn thiện mịn và độ chính xác kích thước cao. Tùy thuộc vào cấu hình, chúng có thể thực hiện mài bề mặt, mài trụ hoặc mài trong. Những máy này rất cần thiết để sản xuất dụng cụ, ổ trục, khuôn mẫu và các linh kiện chính xác, đòi hỏi độ chính xác đến từng micron.
Máy khoan, máy doa và máy mài CNC tạo thành một phần quan trọng của hệ sinh thái gia công—mang lại độ chính xác, tính nhất quán và tính toàn vẹn bề mặt chất lượng cao cho ngành sản xuất công nghiệp hiện đại.
A Máy CNC 5 trục là hình thức tiên tiến nhất của công nghệ gia công CNC. Nó có thể di chuyển dụng cụ hoặc chi tiết theo năm trục khác nhau cùng lúc — các trục tuyến tính X, Y và Z truyền thống, cộng thêm hai trục quay bổ sung (A và B). Cấu hình này cho phép dụng cụ tiếp cận phôi từ hầu như mọi hướng.
Máy 5 trục được sử dụng cho các chi tiết hình học phức tạp và có độ chính xác cao, chẳng hạn như trong ngành hàng không vũ trụ, y tế và ô tô. Chúng lý tưởng cho các bộ phận cần gia công trên nhiều mặt hoặc có đường cong phức tạp mà nếu không sẽ cần nhiều thiết lập.
Thuận lợi:
Có khả năng tạo ra các bề mặt có đường viền và độ phức tạp cao
Giảm thời gian thiết lập — nhiều mặt có thể được gia công trong một lần
Cải thiện độ chính xác bằng cách giảm thiểu lỗi định vị lại
Cải thiện độ hoàn thiện bề mặt nhờ chuyển động của dụng cụ mượt mà hơn
Ứng dụng phổ biến:
Cánh tuabin và cánh quạt
Các bộ phận cấu trúc hàng không vũ trụ
Khớp nhân tạo và cấy ghép y tế
Linh kiện ô tô hiệu suất cao
Máy CNC bao gồm nhiều bộ phận chính hoạt động cùng nhau để đảm bảo độ chính xác, tốc độ và độ tin cậy. Hiểu rõ các bộ phận này giúp người dùng vận hành, bảo trì và khắc phục sự cố máy móc hiệu quả hơn.
Bộ điều khiển CNC là "bộ não" của máy. Nó diễn giải các lệnh G-code từ chương trình và gửi các lệnh chính xác đến động cơ và bộ truyền động.
Chức năng: nhập chương trình, điều khiển tọa độ và phát hiện lỗi
Ví dụ: Bộ điều khiển Fanuc, Siemens, Mitsubishi hoặc Heidenhain
Bệ máy đóng vai trò là nền tảng của máy CNC. Nó hỗ trợ tất cả các bộ phận khác và hấp thụ rung động trong quá trình gia công để duy trì độ chính xác.
Thường được làm bằng gang hoặc vật liệu tổng hợp khoáng chất để có độ ổn định và độ cứng cao.
Trục chính là bộ phận quay giữ và dẫn động dụng cụ cắt. Hiệu suất của nó ảnh hưởng trực tiếp đến tốc độ gia công và độ hoàn thiện bề mặt.
Có thể là loại truyền động bằng dây đai, truyền động bằng bánh răng hoặc truyền động trực tiếp (tích hợp sẵn).
Trục chính tốc độ cao rất cần thiết cho việc gia công chính xác các vật liệu nhôm và composite.

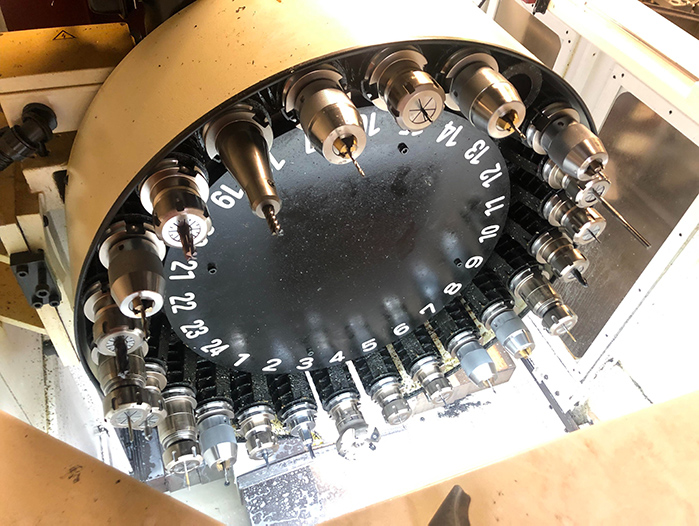

Bộ thay đổi dụng cụ tự động (ATC) cho phép máy tự động chuyển đổi giữa các dụng cụ cắt khác nhau, tăng hiệu quả và giảm thời gian chết.
Các loại phổ biến: bộ thay đổi dụng cụ dạng trống và dạng xích.
Công suất điển hình: 16 đến 60 dụng cụ, tùy thuộc vào kích thước máy.
Hệ thống truyền động trục điều khiển chuyển động dọc theo từng trục (X, Y, Z và các trục khác).
Vít me bi và thanh dẫn hướng tuyến tính đảm bảo định vị trơn tru và chính xác.
Động cơ servo hoặc động cơ bước điều khiển trục bằng điều khiển phản hồi.
Bàn làm việc là nơi lắp phôi, thường sử dụng đồ gá, ê tô hoặc kẹp.
Có thể di chuyển theo nhiều hướng tùy thuộc vào loại máy.
Trong máy 5 trục, bàn có thể nghiêng hoặc xoay để gia công nhiều mặt
Các hệ thống này duy trì sự ổn định nhiệt độ và ngăn ngừa mài mòn dụng cụ.
Chất làm mát loại bỏ nhiệt và phoi khỏi khu vực cắt.
Bôi trơn đảm bảo chuyển động trơn tru của các bộ phận cơ khí.
Máy CNC hoạt động bằng cách tuân theo các hướng dẫn máy tính để tự động hóa quy trình gia công. Quy trình bắt đầu bằng một thiết kế kỹ thuật số, thường được tạo bằng phần mềm CAD (Thiết kế hỗ trợ máy tính). Thiết kế này sau đó được chuyển đổi thành mã G hoặc mã M, đóng vai trò là tập lệnh của máy.
Bước 1: Lập trình và thiết lập
Người vận hành tải thiết kế chi tiết vào bộ điều khiển CNC.
Vật liệu được cố định trên bàn làm việc bằng kẹp, ê tô hoặc đồ gá.
Dụng cụ cắt thích hợp được lắp vào trục chính hoặc tháp dụng cụ.
Bước 2: Chuyển động của máy
Bộ điều khiển CNC diễn giải các lệnh G-code để điều khiển từng trục của máy.
Các trục tuyến tính (X, Y, Z) di chuyển dụng cụ hoặc phôi một cách chính xác, trong khi các trục quay (A, B, C) cho phép định hướng phức tạp trong các máy đa trục.
Động cơ servo và vít me bi đảm bảo chuyển động trơn tru, chính xác và có thể lặp lại.
Bước 3: Loại bỏ vật liệu
Dụng cụ cắt sẽ tiếp xúc với phôi, loại bỏ vật liệu theo đường dẫn đã lập trình.
Tốc độ trục chính, tốc độ tiến dao và độ sâu cắt được kiểm soát tự động để duy trì chất lượng và ngăn ngừa mài mòn dụng cụ.
Đối với máy có nhiều chức năng, bộ thay đổi dụng cụ tự động (ATC) sẽ chuyển đổi dụng cụ khi cần mà không cần dừng chương trình.
Bước 4: Theo dõi và phản hồi
Máy CNC hiện đại có cảm biến và hệ thống phản hồi để theo dõi tải trục chính, độ mài mòn của dụng cụ và vị trí trục.
Bộ điều khiển điều chỉnh chuyển động theo thời gian thực để đảm bảo độ chính xác và khả năng lặp lại.
Bằng cách kết hợp lập trình kỹ thuật số, chuyển động cơ học chính xác và xử lý công cụ tự động, máy CNC có thể sản xuất các thành phần có độ chính xác cao một cách hiệu quả, nhất quán và với sự can thiệp tối thiểu của con người - khiến chúng trở nên không thể thiếu trong sản xuất hiện đại.
Máy CNC được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau nhờ độ chính xác, hiệu quả và tính linh hoạt. Hiểu rõ ứng dụng của chúng giúp các nhà sản xuất và kỹ sư lựa chọn loại máy phù hợp với nhu cầu sản xuất của mình.
1. Ngành hàng không vũ trụ
Máy CNC sản xuất cánh tua-bin, linh kiện động cơ và các bộ phận khung máy bay.
Gia công CNC đa trục và tốc độ cao đảm bảo dung sai chặt chẽ và hình học phức tạp cần thiết cho các thành phần hàng không vũ trụ quan trọng về an toàn.
2. Ngành công nghiệp ô tô
Thường được sử dụng cho khối động cơ, trục khuỷu, bánh răng và các bộ phận xe tùy chỉnh.
Máy phay và tiện CNC cải thiện tốc độ sản xuất đồng thời vẫn duy trì chất lượng đồng nhất trên các dây chuyền sản xuất hàng loạt.
3. Thiết bị điện và điện tử
Máy định tuyến CNC và máy phay nhỏ được sử dụng để chế tạo bảng mạch, vỏ nhôm và vỏ bọc chính xác.
Độ chính xác cao của CNC đảm bảo độ vừa vặn đáng tin cậy và bề mặt hoàn thiện mịn màng, rất cần thiết cho các cụm lắp ráp điện tử.
4. Y tế và chăm sóc sức khỏe
Gia công CNC rất quan trọng đối với cấy ghép, dụng cụ phẫu thuật và các bộ phận giả.
Máy có khả năng 5 trục hoặc nhiều trục có thể tạo ra các hình dạng hữu cơ phức tạp với độ chính xác ở cấp độ micron.
5. Sản xuất và gia công cơ khí nói chung
Máy CNC hỗ trợ chế tạo khuôn mẫu, sản xuất khuôn mẫu và các bộ phận cơ khí tùy chỉnh.
Khả năng mài bề mặt, khoan và phay cho phép các nhà sản xuất sản xuất các công cụ và linh kiện có độ chính xác cao một cách hiệu quả.
6. Năng lượng và máy móc hạng nặng
Máy tiện và khoan CNC xử lý các chi tiết đúc lớn, các bộ phận tua bin và thiết bị thủy lực.
Độ ổn định cao và khả năng điều khiển tự động đảm bảo độ chính xác nhất quán cho các bộ phận công nghiệp hạng nặng.
Máy CNC đã chuyển đổi ngành sản xuất hiện đại, mang lại độ chính xác, tự động hóa và tính linh hoạt. Từ phay và tiện đến khoan, mài và gia công đa trục, mỗi loại máy đều phục vụ các mục đích cụ thể trong các ngành công nghiệp như hàng không vũ trụ, ô tô, điện tử và y tế.
Việc hiểu rõ danh sách các loại máy CNC và ứng dụng của chúng giúp các nhà sản xuất lựa chọn thiết bị phù hợp với nhu cầu sản xuất. Với những tiến bộ trong AI, IoT và tự động hóa, máy CNC hiện nay mang lại hiệu suất, độ chính xác cao hơn và khả năng xử lý các chi tiết hình học phức tạp.
Bằng cách lựa chọn máy CNC phù hợp, các nhà sản xuất có thể cải thiện năng suất, duy trì chất lượng và duy trì khả năng cạnh tranh vào năm 2025.
