Máy phay CNC là một trong những công cụ máy móc quan trọng nhất trong sản xuất hiện đại, giúp các nhà sản xuất tạo ra các chi tiết chính xác và phức tạp với hiệu quả và độ ổn định cao. Từ các giá đỡ và vỏ đơn giản đến các bộ phận hàng không vũ trụ và các bộ phận công nghiệp, máy phay CNC được sử dụng rộng rãi trong nhiều ngành công nghiệp khác nhau.
Trong hướng dẫn này, bạn sẽ tìm hiểu những kiến thức cơ bản về máy phay CNC, bao gồm nguyên lý hoạt động, các bộ phận chính, các loại phổ biến, quy trình gia công và các yếu tố quan trọng cần xem xét khi lựa chọn máy phay CNC phù hợp cho ứng dụng của bạn.

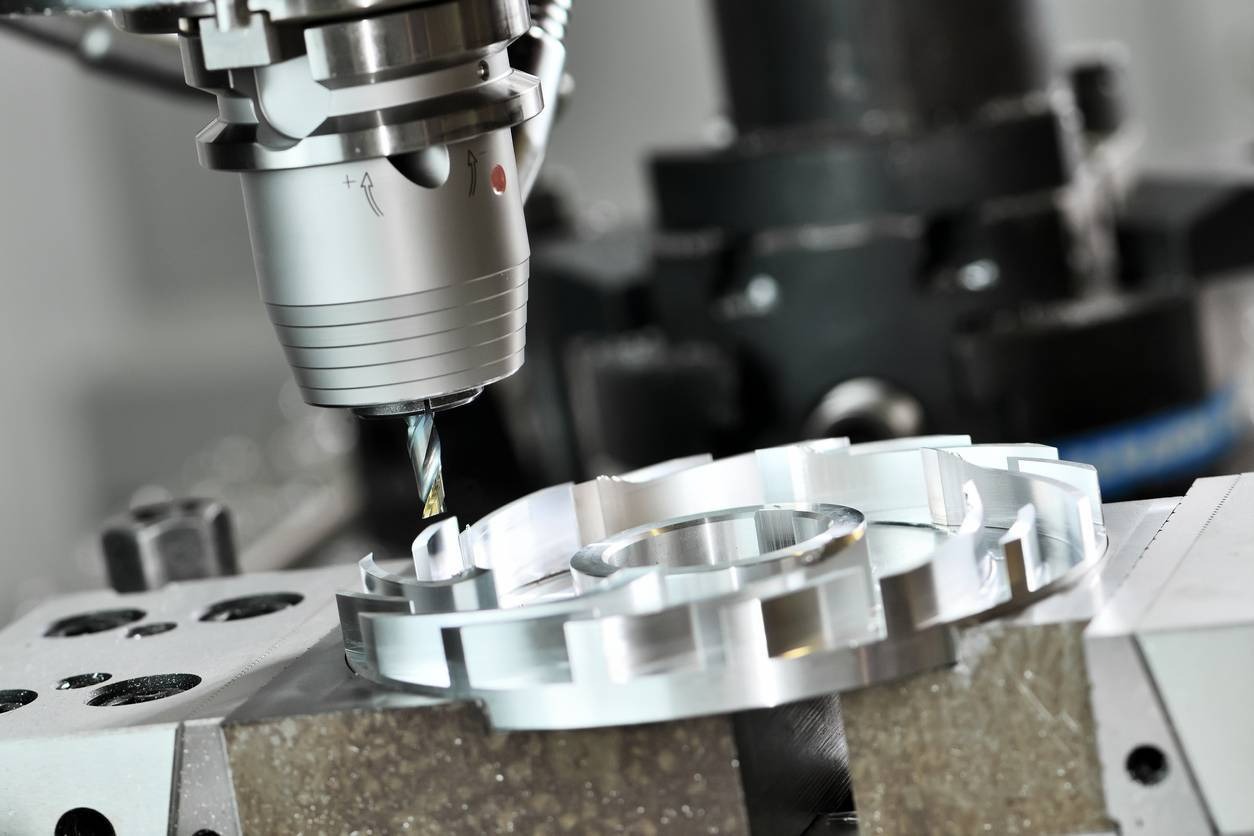

Máy phay CNC là một loại máy công cụ được điều khiển bằng máy tính, sử dụng các dụng cụ cắt quay để loại bỏ vật liệu khỏi phôi và tạo ra các chi tiết chính xác. Không giống như máy phay thủ công, máy phay CNC tuân theo các lệnh được lập trình để tự động điều khiển chuyển động của dụng cụ, tốc độ cắt và các thao tác gia công.
Máy phay CNC có thể thực hiện nhiều thao tác khác nhau, bao gồm phay, khoan, doa và tạo hình, và được sử dụng rộng rãi để sản xuất các bộ phận chính xác trong các ngành công nghiệp như ô tô, hàng không vũ trụ, khuôn mẫu và máy móc nói chung.
Máy phay CNC hoạt động bằng cách chuyển đổi thiết kế kỹ thuật số thành các lệnh máy điều khiển chuyển động của các dụng cụ cắt. Quá trình gia công thường bao gồm một số bước cơ bản:
1. Tạo mô hình CAD
Bản thiết kế chi tiết được tạo ra bằng phần mềm CAD, xác định hình dạng, kích thước và yêu cầu gia công.
2. Tạo chương trình CNC
Phần mềm CAM chuyển đổi bản thiết kế thành đường chạy dao và tạo ra mã G mà bộ điều khiển CNC có thể hiểu được.
3. Thiết lập máy
Các kỹ thuật viên lắp đặt dụng cụ cắt, cố định phôi và thiết lập các thông số gia công trước khi vận hành.
4. Thực hiện gia công cơ khí
Máy phay CNC tuân theo các lệnh được lập trình để di chuyển dụng cụ cắt dọc theo các trục khác nhau, loại bỏ vật liệu và tạo ra chi tiết cuối cùng.
Máy phay CNC bao gồm nhiều bộ phận quan trọng hoạt động cùng nhau để đạt được độ chính xác và hiệu quả gia công cao. Hiểu rõ các bộ phận cơ bản này sẽ giúp bạn hiểu rõ hơn cách thức hoạt động của máy phay CNC.
Bộ điều khiển CNC
Bộ điều khiển CNC là bộ não của máy. Nó đọc các lệnh được lập trình và điều khiển chuyển động trục, tốc độ trục chính và các thao tác gia công.
Con quay
Trục chính giữ và quay dụng cụ cắt trong quá trình gia công. Tốc độ, công suất và độ cứng vững của nó ảnh hưởng trực tiếp đến hiệu suất cắt và độ chính xác gia công.
Bàn làm việc
Bàn làm việc có chức năng nâng đỡ và cố định phôi trong quá trình gia công. Nó di chuyển dọc theo trục X, Y hoặc Z tùy thuộc vào thiết kế máy.
Hệ trục
Hầu hết các máy phay CNC sử dụng ba trục chính:
Các máy phay CNC tiên tiến có thể bao gồm thêm các trục quay để gia công các chi tiết phức tạp từ nhiều góc độ khác nhau.
Kho chứa dụng cụ và hệ thống thay dụng cụ tự động (ATC)
Hộp chứa dụng cụ lưu trữ nhiều dụng cụ cắt, trong khi hệ thống thay dụng cụ tự động (ATC) tự động thay đổi dụng cụ trong quá trình gia công để nâng cao hiệu quả và giảm thao tác thủ công.
Ray dẫn hướng và vít me bi
Các thanh dẫn hướng và vít me bi đảm bảo chuyển động trục trơn tru và chính xác, giúp duy trì độ chính xác và tính lặp lại của quá trình gia công.
Máy phay CNC Chúng có nhiều cấu hình khác nhau, mỗi cấu hình được tối ưu hóa cho các nhiệm vụ gia công cụ thể. Các loại chính bao gồm:

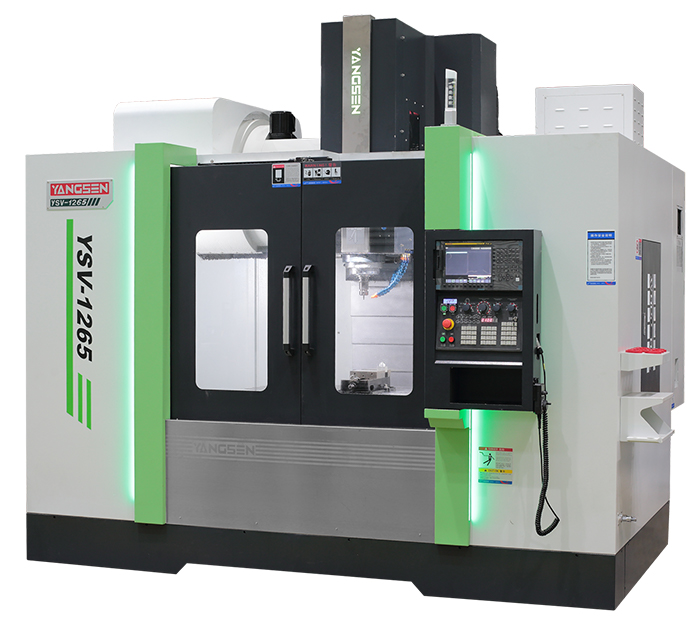

Trục chính được định hướng vuông góc với mặt bàn làm việc.
Thích hợp cho các hoạt động khoan, doa và phay đa năng.
Dễ dàng thay đổi dụng cụ và tiếp cận các chi tiết có kích thước nhỏ đến trung bình.

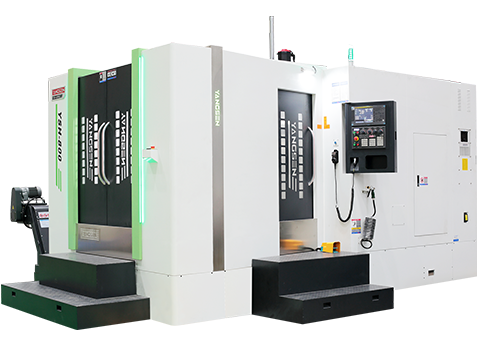

Trục chính được đặt song song với phôi.
Thích hợp cho các thao tác cắt, xẻ rãnh và tạo khe nặng.
Xử lý hiệu quả các chi tiết gia công lớn và đặc bằng cách phân bổ lực cắt.
Cung cấp khả năng chuyển động đồng thời dọc theo năm trục.
Cho phép gia công các hình dạng phức tạp, bề mặt uốn lượn và các hình khối 3D tinh xảo chỉ trong một lần thiết lập.
Thường được sử dụng trong ngành hàng không vũ trụ, ô tô và chế tạo khuôn mẫu nhờ độ chính xác cao và chất lượng bề mặt vượt trội.
Máy phay CNC kiểu giường: Sản xuất quy mô lớn và độ ổn định cao cho các chi tiết gia công nặng.

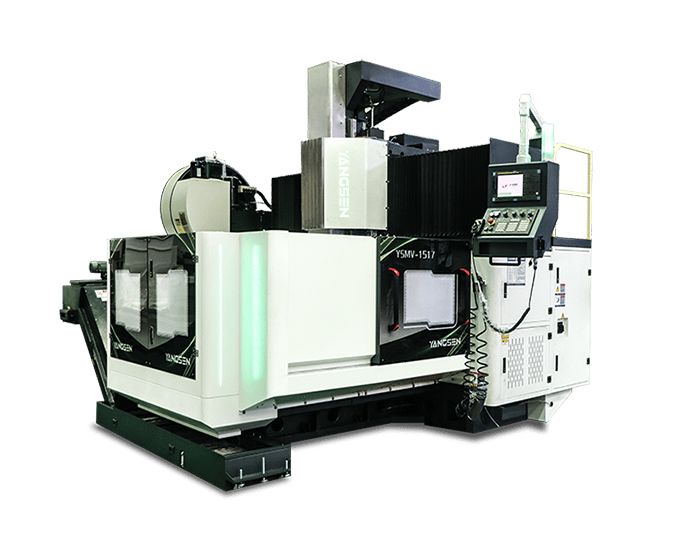

Máy phay CNC kiểu khungThích hợp cho các chi tiết hoặc vật liệu có kích thước rất lớn, cần di chuyển quãng đường dài.
Máy phay CNC nhiều trục chính: Hiệu quả cho sản xuất số lượng lớn hoặc các thao tác gia công nhiều dụng cụ.
Cắt rãnh, tạo hình, tạo đường viền | Nhiều hình dạng khác nhau: hình vuông, hình cầu, hình bo tròn; nhiều chất liệu khác nhau cho các ứng dụng cụ thể. | Máy phay CNC 5 trục, trục đứng, trục ngang | |
Máy phay mặt | Cắt và hoàn thiện bề mặt các khu vực phẳng lớn. | Loại bỏ vật liệu hiệu quả cao | Máy phay CNC đứng, ngang |
Máy phay đầu bi | Gia công đường viền 3D, gia công bề mặt phức tạp | Lý tưởng cho khuôn mẫu, khuôn dập và các hình dạng phức tạp. | Máy phay CNC 5 trục |
Mũi khoan và mũi taro | Các hoạt động khoan và ren | Cắt chính xác, tương thích với hầu hết các thiết lập. | Máy phay CNC đứng, ngang |
Giá đỡ dụng cụ & kẹp giữ | Cố định dụng cụ cắt vào trục chính. | Tăng độ chính xác, giảm rung động, kéo dài tuổi thọ dụng cụ. | Tất cả các máy phay CNC |
Đồ gá và phụ kiện kẹp phôi | Định vị và cố định các chi tiết gia công | Bao gồm các loại ê tô, kẹp và bàn xoay; đảm bảo tính lặp lại. | Tất cả các máy phay CNC |
Hệ thống làm mát & Quản lý chip | Duy trì nhiệt độ cắt, loại bỏ vụn gỗ | Cải thiện độ nhẵn bề mặt, kéo dài tuổi thọ dụng cụ. | Tất cả các máy phay CNC |
Quy trình phay CNC tuân theo một loạt các bước chính xác để biến nguyên liệu thô thành sản phẩm hoàn chỉnh:
Thiết kế & Lập trình – Mô hình CAD (Thiết kế hỗ trợ máy tính) của chi tiết được tạo ra và chuyển đổi thành chương trình CAM (Sản xuất hỗ trợ máy tính). Bước này xác định đường chạy dao, thông số cắt và trình tự gia công.
Chuẩn bị nguyên liệu – Nguyên liệu thô được lựa chọn (như nhôm, thép hoặc nhựa) được cắt theo kích thước yêu cầu và kiểm tra chất lượng trước khi gia công.
Thiết lập máy – Các dụng cụ cắt được lắp đặt, giá đỡ dụng cụ và kẹp phôi được điều chỉnh, và các đồ gá giữ phôi được định vị để đảm bảo độ ổn định và độ chính xác trong quá trình phay.
Lắp đặt phôi – Vật liệu được kẹp chắc chắn trên bàn máy hoặc đồ gá để giảm thiểu rung động và duy trì tính lặp lại.
Mô phỏng đường chạy dao – Chạy thử hoặc mô phỏng bằng phần mềm được thực hiện để kiểm tra các va chạm tiềm tàng, xác minh chuyển động của dao và sửa chữa bất kỳ lỗi lập trình nào.
Gia công phay – Máy CNC thực hiện các thao tác cắt được lập trình như phay mặt phẳng, xẻ rãnh, khoan, tạo hình hoặc phay 3D phức tạp. Người vận hành theo dõi tốc độ trục chính, tốc độ tiến dao và lưu lượng chất làm mát để đạt kết quả tối ưu.
Kiểm tra và kiểm soát chất lượng – Các chi tiết thành phẩm được đo bằng các dụng cụ chính xác để xác nhận độ chính xác về kích thước và độ nhẵn bề mặt.
Hoàn thiện & Làm sạch – Các gờ sắc được loại bỏ, bề mặt được đánh bóng và các mảnh vụn được làm sạch để chuẩn bị cho việc lắp ráp hoặc giao hàng.
Việc thiết lập và vận hành đúng cách là rất quan trọng để đạt được độ chính xác, hiệu quả và tuổi thọ dụng cụ lâu dài trong gia công phay CNC. Các phương pháp thực hành tốt nhất sau đây giúp đảm bảo hiệu suất gia công ổn định:
Chọn đúng dụng cụ cắt, giá đỡ dụng cụ và kẹp phôi dựa trên vật liệu và yêu cầu gia công.
Sử dụng các dụng cụ phay CNC chất lượng cao để giảm rung động và duy trì độ chính xác.
Hãy đảm bảo các đồ gá, ê tô hoặc kẹp giữ chắc chắn phôi để tránh bị dịch chuyển trong quá trình gia công.
Kiểm tra độ thẳng hàng để tránh sai sót về kích thước và khuyết tật bề mặt.
Thiết lập chiều dài dao, tốc độ trục chính và tốc độ tiến dao theo vật liệu và thao tác cắt.
Thực hiện chạy thử hoặc cắt không tải để xác nhận đường chạy dao chính xác và loại bỏ các va chạm tiềm tàng.
Duy trì lưu lượng chất làm mát ổn định để kiểm soát nhiệt độ cắt và kéo dài tuổi thọ dụng cụ.
Thường xuyên loại bỏ phoi vụn để tránh làm hỏng dụng cụ và cải thiện độ nhẵn bề mặt.
Thường xuyên kiểm tra các mũi phay, dao phay mặt và các mảnh dao cắt xem có bị mòn hoặc hư hỏng không.
Thay thế hoặc mài lại dụng cụ khi cần thiết để duy trì độ chính xác và tránh thời gian ngừng hoạt động ngoài dự kiến.
Vệ sinh bệ máy, bôi trơn các bộ phận chuyển động và kiểm tra độ thẳng hàng của trục chính định kỳ.
Bảo trì định kỳ đảm bảo hiệu suất hoạt động ổn định và ngăn ngừa các chi phí sửa chữa tốn kém.
Bằng cách tuân theo những lời khuyên này, người vận hành có thể tối đa hóa hiệu suất của máy phay CNC, cải thiện chất lượng gia công và giảm chi phí sản xuất.
1. Máy phay CNC được sử dụng để làm gì?
Máy phay CNC được sử dụng để chế tạo các chi tiết chính xác bằng cách loại bỏ vật liệu khỏi phôi. Nó có thể thực hiện các thao tác như phay, khoan, doa và tạo hình, và được sử dụng rộng rãi để sản xuất các bộ phận trong các ngành công nghiệp bao gồm ô tô, hàng không vũ trụ, khuôn mẫu, y tế và sản xuất nói chung.
2. Các bộ phận chính của máy phay CNC là gì?
Các bộ phận chính của máy phay CNC bao gồm bộ điều khiển CNC, trục chính, bàn làm việc, hệ thống trục, dụng cụ cắt, kho chứa dụng cụ và ray dẫn hướng. Các bộ phận này hoạt động cùng nhau để điều khiển chuyển động của dụng cụ và đạt được kết quả gia công chính xác.
3. Máy phay CNC có thể gia công những loại vật liệu nào?
Máy phay CNC có thể gia công nhiều loại vật liệu, bao gồm nhôm, thép, thép không gỉ, titan, đồng thau và nhựa kỹ thuật. Vật liệu phù hợp phụ thuộc vào yêu cầu của chi tiết, dụng cụ cắt và khả năng của máy.
4. Máy phay CNC có bao nhiêu trục?
Hầu hết các máy phay CNC hoạt động với ba trục (X, Y và Z), phù hợp với các tác vụ gia công thông thường. Các máy tiên tiến hơn có thể bao gồm bốn hoặc năm trục, cho phép các nhà sản xuất gia công các chi tiết phức tạp từ nhiều góc độ.
5. Làm thế nào để chọn máy phay CNC phù hợp?
Việc lựa chọn máy phay CNC phù hợp phụ thuộc vào nhiều yếu tố như kích thước phôi, vật liệu, độ phức tạp gia công, khối lượng sản xuất và yêu cầu về độ chính xác. Các nhà sản xuất nên xem xét độ cứng vững của máy, hiệu suất trục chính, hành trình trục và các tùy chọn tự động hóa sẵn có trước khi đưa ra quyết định.
Hiểu rõ những kiến thức cơ bản về máy phay CNC là bước đầu tiên để lựa chọn giải pháp gia công phù hợp. Từ cách thức hoạt động và các bộ phận chính của máy phay CNC đến các loại máy khác nhau và khả năng gia công, việc nắm vững những kiến thức cơ bản này giúp các nhà sản xuất đưa ra quyết định tốt hơn.
Việc lựa chọn máy phay CNC phù hợp phụ thuộc vào yêu cầu chi tiết, vật liệu, khối lượng sản xuất và độ chính xác gia công. Cho dù bạn cần sản xuất các linh kiện đơn giản hay các chi tiết chính xác phức tạp, việc lựa chọn cấu hình máy phù hợp có thể cải thiện hiệu quả, chất lượng và hiệu suất sản xuất lâu dài.
