Gia công CNC Thiết bị Y tế là quá trình định hình các linh kiện y tế bằng công nghệ điều khiển số bằng máy tính, hay gọi tắt là CNC. Máy sử dụng các lệnh được lập trình để di chuyển dụng cụ cắt chính xác đến vị trí cần thiết. Quá trình này loại bỏ từng lớp vật liệu cho đến khi đạt được hình dạng mong muốn. Ví dụ, khi tạo ra một bộ phận cấy ghép hông bằng titan, máy CNC có thể phay với độ chính xác đến mức gần như hoàn hảo với cấu trúc xương của bệnh nhân.
Sự khác biệt chính giữa gia công CNC y tế và gia công CNC tiêu chuẩn nằm ở độ chính xác và độ sạch. Một chi tiết điển hình cho động cơ ô tô có thể chấp nhận những khuyết điểm nhỏ, nhưng một ốc vít phẫu thuật thì không. Trong sản xuất y tế, các chi tiết phải được vô trùng, không có gờ và thường nhỏ hơn một hạt gạo. Đây là lúc các kỹ thuật chuyên biệt như phay vi mô và tiện kiểu Thụy Sĩ phát huy tác dụng. Những phương pháp này giúp chế tạo các chi tiết nhỏ và phức tạp mà không ảnh hưởng đến độ chính xác.
Ngành y tế phụ thuộc vào độ chính xác, và gia công CNC đáp ứng chính xác điều đó. Mỗi khi bác sĩ phẫu thuật cầm dụng cụ hoặc bệnh nhân được cấy ghép, công nghệ CNC đều đóng vai trò nhất định. Nếu không có nó, việc sản xuất các công cụ đồng nhất, an toàn và chính xác sẽ gần như không thể.
Gia công CNC là xương sống của ngành sản xuất thiết bị y tế vì nó đáp ứng các yêu cầu nghiêm ngặt của ngành chăm sóc sức khỏe. Hãy nghĩ đến các thiết bị như cấy ghép chỉnh hình, dụng cụ nha khoa và dụng cụ tim mạch. Mỗi thiết bị không chỉ phải đáp ứng các tiêu chuẩn y tế mà còn phải phù hợp với giải phẫu riêng biệt của bệnh nhân. Máy CNC giúp hiện thực hóa điều này thông qua hệ thống điều khiển bằng máy tính và độ chính xác lặp lại. Quy trình này giúp giảm thiểu sai sót của con người và tăng cường an toàn cho bệnh nhân.
Tôi nhận thấy các bệnh viện và nhà sản xuất thiết bị rất coi trọng tính tương thích sinh học và đảm bảo chất lượng. Các tiêu chuẩn như ISO 13485 và FDA 21 CFR Phần 820 quy định cách thức sản xuất và kiểm tra các bộ phận y tế. Gia công CNC giúp các công ty đáp ứng các tiêu chuẩn đó bằng cách cho phép họ ghi lại, theo dõi và tái tạo từng bước. Nếu xảy ra lỗi, các kỹ sư có thể truy xuất nguồn gốc chính xác đến đường chạy dao hoặc số lô.
Máy phay CNC là những cỗ máy chính trong ngành sản xuất y tế. Chúng cắt và định hình các khối kim loại hoặc nhựa rắn chắc thành những hình dạng phức tạp. Khi sản xuất các sản phẩm như khớp hông, cấy ghép đầu gối và dụng cụ phẫu thuật, chuyển động 5 trục của máy cho phép nó tiếp cận mọi mặt mà không cần định vị lại chi tiết. Tôi đã từng chứng kiến một máy phay 5 trục cắt ra một miếng ghép hông từ titan—trông nó chuyển động như một phép thuật.
Những máy này được biết đến với khả năng xử lý các đường viền và hình dạng cong. Điều này đặc biệt hữu ích cho các cấy ghép cần vừa khít hoàn toàn bên trong cơ thể con người. Mỗi lần đi qua dụng cụ cắt Loại bỏ các hạt vật liệu siêu nhỏ cho đến khi bề mặt cuối cùng mịn và chính xác. Kết quả là một sản phẩm sẵn sàng để đánh bóng hoặc phủ lớp phủ mà không cần tốn nhiều công sức thủ công.
Máy tiện, đặc biệt là máy tiện kiểu Thụy Sĩ, xử lý các chi tiết dài và mỏng như ốc vít xương, thanh kim loại và ống thông. Cái tên "Thụy Sĩ" bắt nguồn từ ngành công nghiệp đồng hồ Thụy Sĩ, nơi độ chính xác là trên hết. Trong sản xuất y tế, độ chính xác tương tự cũng được sử dụng để tạo ra các thiết bị có thể nằm an toàn bên trong cơ thể trong nhiều năm.
Những cỗ máy này có thể xử lý những đường kính rất nhỏ—đôi khi dưới một milimét—và vẫn duy trì độ đồng tâm hoàn hảo. Điều đó có nghĩa là mỗi ren hoặc chốt vít đều nằm chính xác tại vị trí cần thiết. Cách thức hoạt động của những cỗ máy này thật thú vị: vật liệu di chuyển thay vì dụng cụ cắt, giúp giảm rung động và cho phép độ chính xác cực cao. Giống như xem một vở ba lê, nhưng với thép.
Máy mài và đánh bóng hoàn thiện những gì máy khác bắt đầu. Sau khi mài hoặc tiện, nhiều bộ phận y tế cần bề mặt nhẵn bóng như gương để tránh kích ứng mô. Quá trình mài loại bỏ các khuyết điểm cực nhỏ, và đánh bóng tạo thêm độ bóng mịn, phản chiếu. Đối với lưỡi dao phẫu thuật hoặc dụng cụ cấy ghép, quá trình đánh bóng cuối cùng này đồng nghĩa với việc tiếp xúc mượt mà hơn và giảm ma sát trong quá trình sử dụng.
Trong phòng sạch, những máy hoàn thiện này hoạt động êm ái và cẩn thận. Tôi đã thấy các kỹ thuật viên đo bề mặt cuối cùng bằng các công cụ phản xạ ánh sáng để đảm bảo không còn vết xước nào. Mức độ hoàn hảo đó không chỉ vì vẻ ngoài mà còn vì sự an toàn.
EDM sử dụng tia lửa điện để định hình các vật liệu quá cứng đối với dụng cụ cắt thông thường, chẳng hạn như titan hoặc thép không gỉ. Nó hoàn hảo để tạo ra các lỗ nhỏ, khoang rỗng và các chi tiết phức tạp trên dụng cụ phẫu thuật. Vì không có tiếp xúc vật lý giữa dụng cụ và vật liệu, EDM có thể tạo ra các hình dạng mà dụng cụ tiêu chuẩn không thể chạm tới.
Quá trình này đặc biệt phổ biến đối với các dụng cụ như đầu nội soi, ốc vít chỉnh hình và dụng cụ siêu nhỏ. Việc quan sát máy EDM hoạt động mang lại cảm giác thư thái kỳ lạ - nó tạo ra hàng ngàn tia lửa nhỏ, mỗi tia lại loại bỏ một hạt kim loại. Chi tiết cuối cùng dần dần hiện ra, chính xác đến từng phần của một micron.

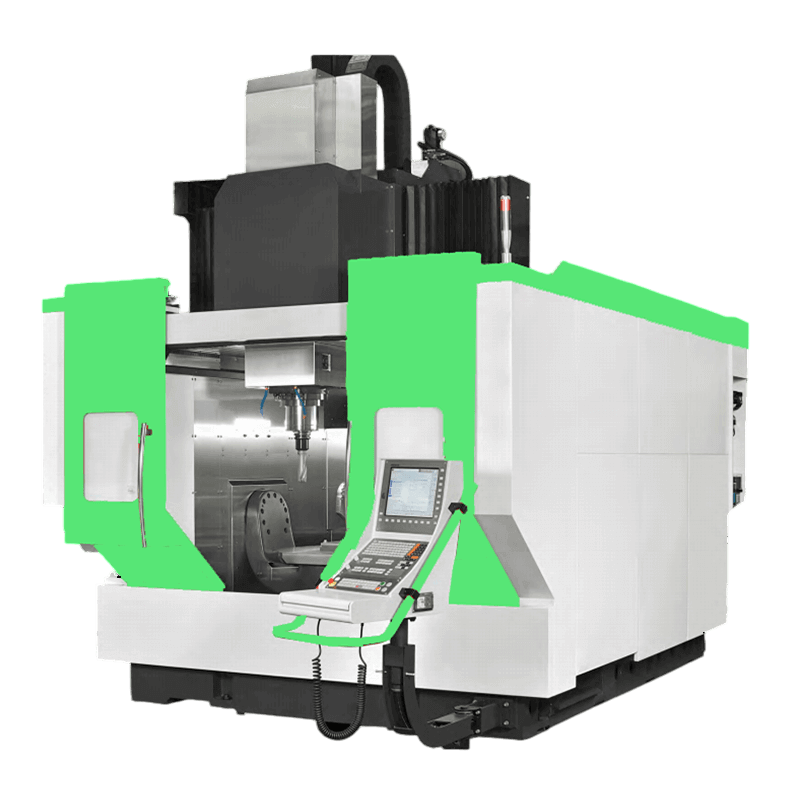

Máy phay đa trục kết hợp phay, tiện và khoan thành một máy. Thiết kế này giúp tiết kiệm thời gian nhờ loại bỏ nhiều bước thiết lập. Nó hoàn hảo cho cấy ghép chỉnh hình, trụ răng và đồ gá phẫu thuật tùy chỉnh. Khi đến thăm một cơ sở sản xuất cấy ghép cột sống, tôi nhận thấy một máy đa trục có thể sản xuất toàn bộ bộ phận chỉ trong một lần chạy.
Ưu điểm chính của gia công đa trục là độ chính xác và hiệu quả. Bằng cách gia công một chi tiết từ mọi góc độ mà không dừng lại, phương pháp này giảm thiểu sai lệch. Điều này có nghĩa là chi tiết cuối cùng hầu như không cần điều chỉnh trước khi kiểm tra.
Lần đầu tiên bước vào một xưởng gia công y tế, tôi đã rất ngạc nhiên khi thấy rất nhiều chi tiết y tế khác nhau được sản xuất từ máy CNC. Hầu như mọi chi tiết kim loại hoặc nhựa được sử dụng trong bệnh viện hoặc phòng khám đều có khả năng đã trải qua một trong những hệ thống chính xác này. Sau đây là cách gia công CNC hỗ trợ nhiều lĩnh vực y tế:
Gia công CNC được sử dụng để chế tạo khớp hông, lồng cột sống, vít xương và cấy ghép đầu gối.
• Các bộ phận này phải phù hợp với cấu trúc xương của bệnh nhân với độ chính xác cực cao.
• Hợp kim titan và coban-crom là những vật liệu phổ biến nhất về độ bền và khả năng tương thích sinh học.
• Bề mặt nhẵn mịn giúp giảm ma sát và ngăn ngừa kích ứng mô.
• Tôi đã từng cầm một chiếc túi độn hông hoàn thiện - nó được đánh bóng đến mức phản chiếu ánh sáng như gương. Bề mặt đó không chỉ để trang trí; nó giúp túi độn di chuyển trơn tru trong cơ thể.

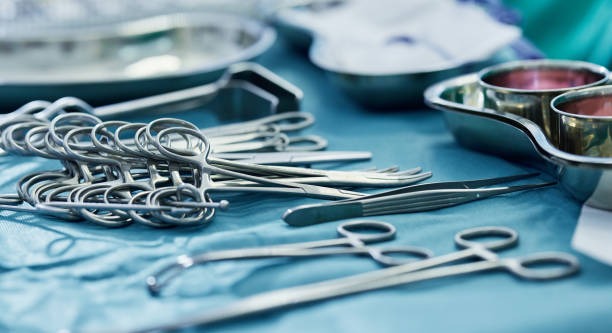

• Các dụng cụ như kẹp, dao mổ, kẹp và mũi khoan dẫn hướng đều dựa vào độ chính xác của CNC để có độ sắc nét và hình dạng đồng nhất.
• Gia công CNC đảm bảo mọi chi tiết đều cân bằng và hoạt động đáng tin cậy trong quá trình phẫu thuật.
• Thép không gỉ và titan thường được sử dụng vì chúng có thể khử trùng nhiều lần mà không bị hư hại.
• Kiểm tra bằng tia laser xác nhận mọi cạnh đều sắc nét và mịn.
• Khi xem những bộ phận này được kiểm tra dưới kính lúp, tôi nhận ra rằng các bác sĩ phẫu thuật luôn đòi hỏi sự hoàn hảo.
• Máy CNC tạo ra mão răng, trụ răng và cấy ghép răng phù hợp hoàn hảo với miệng của bệnh nhân.
• Bác sĩ nha khoa có thể gửi bản quét 3D trực tiếp đến nhà sản xuất để phay trong ngày.
• Vật liệu bao gồm gốm sứ, thép không gỉ và titan.
• Những chiếc máy này cắt với độ chính xác cao đến mức các bộ phận nha khoa thường chỉ cần đánh bóng nhẹ trước khi sử dụng.
• Tôi đã từng chứng kiến một chiếc máy phay một chiếc vương miện từ một khối gốm—chỉ mất chưa đầy mười phút và vừa khít một cách hoàn hảo.
• Gia công vi mô CNC sản xuất vỏ máy tạo nhịp tim, van vi mô, dụng cụ phẫu thuật vi mô và stent.
• Những bộ phận này thường nhỏ hơn móng tay nhưng phải hoạt động đáng tin cậy trong nhiều năm bên trong cơ thể con người.
• Các vật liệu như titan và thép không gỉ có khả năng chống ăn mòn và duy trì độ ổn định trong dịch cơ thể.
• Các kỹ sư thường nói, "Nếu bạn có thể nhìn thấy lỗi thì nó đã quá lớn rồi." Câu nói này tóm tắt độ chính xác cần thiết ở đây.
• Mọi tia lửa, vết cắt hoặc vết đánh bóng đều được kiểm soát với độ chính xác đến từng micromet để tránh mọi sai sót.
• Gia công CNC cũng hỗ trợ máy MRI, máy quét CT và hệ thống phẫu thuật bằng robot.
• Các thành phần bao gồm giá đỡ, khung, cánh tay dụng cụ và vỏ cảm biến.
• Các bộ phận này cần phải ổn định và không rung để có kết quả thử nghiệm chính xác.
• Nhôm và nhựa hiệu suất cao được ưa chuộng vì có độ bền nhẹ.
• Tôi nhận thấy rằng ngay cả giá đỡ hoặc giá đỡ nhỏ nhất bên trong máy quét cũng phải đáp ứng các tiêu chuẩn về kích thước chính xác—đó là cách máy móc tiếp tục đưa ra các số liệu đáng tin cậy trong nhiều năm.
• Máy CNC tạo ra các khớp, ổ cắm và đầu nối giả tùy chỉnh giúp cải thiện khả năng di chuyển của bệnh nhân.
• Thiết kế cá nhân hóa giúp vừa vặn và thoải mái hơn khi mặc hàng ngày.
• Công nghệ phay 5 trục tiên tiến cho phép tạo ra các bề mặt cong tự nhiên, phù hợp hoàn hảo với đường nét cơ thể.
• Kết hợp gia công kim loại và polyme mang lại độ bền mà không làm tăng trọng lượng.
• Thật ấm lòng khi chứng kiến công nghệ biến nguyên liệu thô thành những thiết bị hỗ trợ thay đổi cuộc sống.
• Gia công CNC tạo ra cánh tay, khớp và bộ phận cuối cùng cho các ca phẫu thuật có sự hỗ trợ của robot.
• Các bộ phận này phải chuyển động chính xác và trơn tru mà không có bất kỳ sự chuyển động cơ học nào.
• Thép không gỉ và nhôm nhẹ được sử dụng để đảm bảo độ ổn định và khả năng phản hồi.
• Mỗi khớp nối phải trải qua nhiều lần kiểm tra độ chịu đựng trước khi lắp ráp cuối cùng.
• Tôi đã từng chứng kiến một bộ phận cánh tay robot không vượt qua được bài kiểm tra vì sai lệch 0,0005 mm — kỹ sư chỉ mỉm cười và nói, "Đó là lý do tại sao chúng tôi kiểm tra."
Titan là siêu sao của vật liệu y tế. Nó bền, nhẹ, không gỉ sét hay gây dị ứng. Bạn sẽ tìm thấy nó trong cấy ghép, ốc vít xương, và thậm chí cả khớp nhân tạo. Nhược điểm? Nó khó cắt. Gia công titan đòi hỏi dụng cụ sắc bén và tốc độ chậm hơn để tránh quá nhiệt. Nhưng khi được thực hiện đúng cách, kết quả là một chi tiết có thể tồn tại hàng thập kỷ bên trong cơ thể.

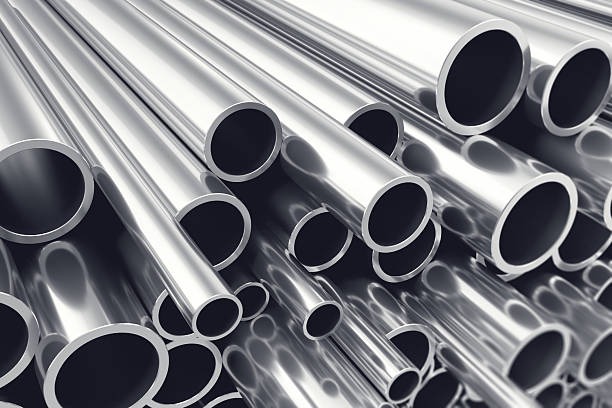

Thép không gỉ vẫn là lựa chọn phổ biến cho dụng cụ phẫu thuật tái sử dụng vì độ bền, giá cả phải chăng và dễ khử trùng. Các loại thép như 316L và 17-4PH có khả năng chống ăn mòn và chịu được nhiệt độ cao và hóa chất tẩy rửa nhiều lần. Máy CNC sẽ định hình chúng thành lưỡi dao, kẹp và các bộ phận bền bỉ khác.
Hợp kim nhôm chủ yếu được sử dụng trong các linh kiện không thể cấy ghép như thiết bị chẩn đoán hoặc vỏ thiết bị. Chúng nhẹ và dẫn nhiệt tốt, lý tưởng cho các máy móc cần làm mát. Chúng cũng dễ gia công, giúp giảm chi phí.
Các loại nhựa như PEEK, PTFE, Ultem và Delrin được sử dụng rộng rãi cho các bộ phận không thể cấy ghép như khay phẫu thuật, đồ gá và tay cầm dụng cụ. PEEK đặc biệt được ưa chuộng để cấy ghép tạm thời vì độ bền cao và khả năng kháng hóa chất.
Một số bộ phận cần vật liệu đặc biệt như Nitinol, một hợp kim nhớ hình có thể trở lại hình dạng ban đầu sau khi uốn cong, hoặc gốm sứ y tế, có khả năng chống mài mòn và chịu nhiệt. Những vật liệu này thường được sử dụng trong nha khoa và chỉnh hình.
Khi phát triển thiết bị y tế mới, các nhà thiết kế cần nguyên mẫu nhanh chóng. Gia công CNC có thể tạo ra nguyên mẫu sẵn sàng thử nghiệm chỉ trong vài giờ. Điều này cho phép các nhóm kiểm tra chức năng, độ vừa vặn và thiết kế trước khi đưa vào sản xuất hàng loạt.
Khi nguyên mẫu vượt qua tất cả các bài kiểm tra, quá trình sản xuất hàng loạt sẽ bắt đầu. Máy CNC tốc độ cao xử lý nhiều chi tiết cùng lúc, duy trì độ chính xác như nhau trên hàng nghìn sản phẩm. Tự động hóa đảm bảo tính nhất quán đồng thời giảm thiểu thao tác thủ công.
Sau khi gia công, các chi tiết y tế được hoàn thiện bằng các bước như mài bavia, đánh bóng, đánh bóng điện hóa, thụ động hóa hoặc anot hóa. Các quy trình này loại bỏ các cạnh sắc, làm nhẵn bề mặt và chuẩn bị chi tiết để khử trùng. Đối với cấy ghép, hoàn thiện bề mặt thậm chí có thể cải thiện khả năng liên kết mô với vật liệu.
Nếu có một điều tôi học được từ thời gian tiếp xúc với các kỹ sư cơ khí y tế, đó là từ "gần đủ" không hề tồn tại trong từ điển của họ. Độ chính xác không chỉ được mong đợi — mà còn được yêu cầu. Trong lĩnh vực y tế, một lỗi nhỏ cũng có thể gây ra vấn đề lớn, vì vậy kiểm soát chất lượng gần như là một quy trình thiêng liêng.
Gia công CNC cho thiết bị y tế tập trung vào dung sai chặt chẽ đến ±0,001 mm. Để dễ hình dung, con số này nhỏ hơn cả một hạt bụi. Mỗi bộ phận đều được đo lường chi tiết bằng các công cụ như máy đo tọa độ (CMM), máy quét quang học và micromet laser. Các thiết bị này kiểm tra mọi đường cong, cạnh và góc để xác nhận rằng mỗi thành phần đáp ứng các thông số kỹ thuật thiết kế.
• Độ chính xác và khả năng lặp lại cực cao
• Khả năng tương thích với vật liệu tương thích sinh học
• Tính linh hoạt cho các thiết kế tùy chỉnh, dành riêng cho bệnh nhân
• Tạo mẫu nhanh và đưa sản phẩm ra thị trường nhanh hơn
• Môi trường sản xuất sạch sẽ và an toàn
• Giảm thiểu sai sót và lãng phí của con người
• Khả năng mở rộng từ nguyên mẫu đến sản xuất
• Chọn một công ty có chứng nhận ISO 13485 về sản xuất thiết bị y tế.
• Đảm bảo tuân thủ FDA 21 CFR Phần 820 về chất lượng và hồ sơ.
• Yêu cầu bằng chứng về các cuộc kiểm toán và hồ sơ thanh tra thường xuyên.
• Xác minh rằng chúng có thể xử lý titan, thép không gỉ và polyme cấp y tế.
• Tìm các cửa hàng sử dụng dụng cụ và chất làm mát chuyên dụng để tránh nhiễm bẩn.
• Hỏi về các dự án trước đây liên quan đến cấy ghép hoặc các bộ phận phẫu thuật.
• Đối tác phải có máy đa trục, máy tiện Thụy Sĩ và thiết bị gia công vi mô.
• Cơ sở gia công phòng sạch là dấu hiệu mạnh mẽ của tính chuyên nghiệp.
• Các công cụ kiểm tra và đo lường tự động tăng thêm độ tin cậy.
• Mỗi thành phần đều phải có thể theo dõi được từ đầu đến cuối.
• Kiểm toán nội bộ và nhật ký kiểm tra đảm bảo tính nhất quán liên tục.

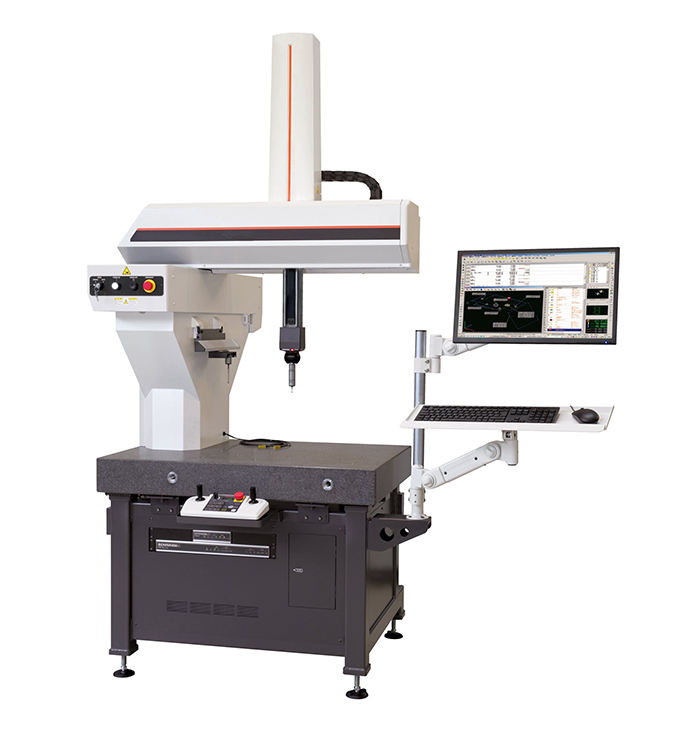

• Hỏi xem họ có sử dụng CMM hay quét laser để xác minh bộ phận không.
• Kiểm tra các nghiên cứu điển hình hoặc lời chứng thực của khách hàng từ các bệnh viện và nhà cung cấp thiết bị y tế.
• Nếu có thể, hãy ghé thăm cơ sở của họ - sự sạch sẽ và ngăn nắp sẽ nói lên rất nhiều điều.
• Kinh nghiệm thực tế trong gia công cấp y tế phải được thể hiện rõ trong công việc trước đây của họ.
Sau khi chứng kiến sự tỉ mỉ và cẩn thận trong từng công đoạn gia công CNC thiết bị y tế, tôi bắt đầu trân trọng nó như một nghệ thuật và một khoa học. Những cỗ máy này tuy trông giống như những thiết bị thông thường, nhưng chúng mang trong mình trọng trách của mạng sống con người. Độ chính xác không chỉ nằm ở con số, mà còn ở niềm tin.
Vì vậy, lần tới khi bạn bước vào bệnh viện và nhìn thấy một vật cấy ghép bằng kim loại hoặc một dụng cụ phẫu thuật sáng bóng, hãy nhớ rằng nó không chỉ xuất hiện mà đã được chế tạo, kiểm tra và hoàn thiện cẩn thận thông qua gia công CNC.
