Bước vào một xưởng máy, điều đầu tiên bạn nhận thấy là tiếng ồn đều đều của Máy CNC tại nơi làm việc. Những cỗ máy này cắt xuyên qua thép, nhôm và nhựa với độ chính xác mà không thể thực hiện bằng tay.
Nhiều người cho rằng mọi phép màu đều nằm ở phần mềm. Sự thật là gì? Nếu không có các bộ phận cơ khí chắc chắn và đáng tin cậy, ngay cả chương trình thông minh nhất thế giới cũng không thể thực hiện được một cú cắt nào.
Các bộ phận cơ khí của máy CNC thực sự là yếu tố quan trọng giúp máy hoạt động trơn tru, vì chúng chịu lực, di chuyển và truyền động cho từng đường cắt. Chúng chịu tải, đảm bảo chuyển động trơn tru và giữ cho mọi chi tiết được căn chỉnh hoàn hảo.
Bất cứ ai đã từng làm việc trong xưởng đều biết rằng ngay cả một trục chính bị rung lắc nhẹ hay một con ốc bị lỏng cũng có thể phá hỏng cả một công trình và lãng phí cả một ngày dài làm việc. Đó là lý do tại sao các thợ máy và kỹ sư thường nói: "Hãy tin tưởng vào linh kiện trước khi tin tưởng vào quy trình."
Trong bài viết này, chúng ta sẽ tìm hiểu chi tiết về mặt cơ khí của máy CNC. Bạn sẽ thấy các bộ phận này là gì, chúng hoạt động như thế nào, các ngành công nghiệp phụ thuộc vào chúng và những gì sắp diễn ra trong thế giới công nghệ CNC.
CNC là viết tắt của Computer Numerical Control (Điều khiển số bằng máy tính). Mặc dù từ "máy tính" thu hút sự chú ý, nhưng chính phần cơ khí mới làm cho mọi thứ trở nên chân thực. Khi bạn bước đến gần một máy CNC, đây là những bộ phận bạn thực sự có thể cầm nắm và chỉ vào.

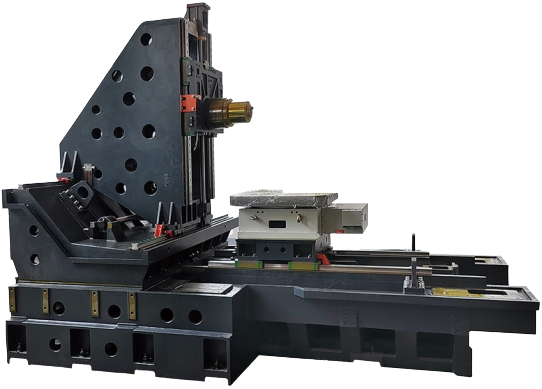

Khung máy dày và chắc chắn. Nó giữ mọi thứ ổn định và ngăn chặn những rung động khó chịu có thể làm hỏng đường cắt. Vít và thanh ray dẫn hướng dụng cụ đến đúng vị trí cần thiết, trong khi trục chính quay tròn để định hình kim loại. Và đừng quên hệ thống làm mát. Nó giúp máy không bị quá nhiệt, đặc biệt là trong những công việc dài và khó khăn.
Nói một cách đơn giản, máy tính đưa ra lệnh, nhưng những bộ phận này mới là những bộ phận thực hiện công việc khó khăn, biến mã lệnh thành một đường cắt thực sự trên vật liệu trước mắt bạn. Chỉ cần bỏ sót hoặc bỏ qua một trong những bộ phận này, máy sẽ không thể duy trì độ chính xác lâu dài.
Mỗi máy CNC được chế tạo hơi khác nhau tùy thuộc vào mục đích sử dụng. Một máy phay mini dùng trong chế biến gỗ sẽ không giống với một máy phay hạng nặng dùng trong hàng không vũ trụ. Tuy nhiên, một số linh kiện lại mang tính chung chung, và nếu không có chúng, không một hệ thống CNC nào có thể vận hành được. Hãy cùng tìm hiểu về chúng:

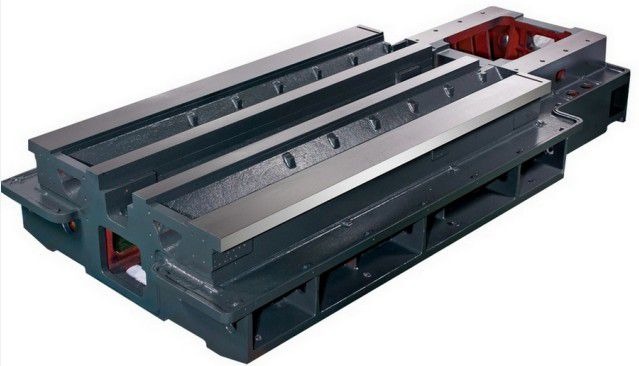

Bàn máy là một trong những bộ phận quan trọng nhất của máy CNC.
●Mục đích: Hãy coi bệ máy là nền tảng của toàn bộ hệ thống. Mục đích của nó là giữ cho máy chắc chắn để tránh bị ảnh hưởng bởi rung động trong quá trình cắt.
● Vật liệu: Gang, thép hoặc các vật liệu tổng hợp khác đủ chắc chắn để chịu được tải trọng nặng và là những vật liệu thường được sử dụng cho giường. Chúng cứng và bền, giữ nguyên hình dạng khi uốn cong hoặc di chuyển.
Hãy coi trục chính là cốt lõi của máy CNC. Trục chính hỗ trợ dụng cụ cắt và quay với nhiều tốc độ khác nhau tùy theo yêu cầu công việc. Không có trục chính, sẽ không có quá trình cắt.
Các loại:
● Trục chính truyền động bằng dây đai: Nó khá rẻ và dễ bảo trì. Ngoài ra, nó phù hợp nhất với các ứng dụng tốc độ trung bình.
● Trục chính truyền động trực tiếp: Nó được kết nối trực tiếp với động cơ. Nhờ đó, nó vận hành mượt mà và chính xác hơn (lý tưởng cho công việc tốc độ rất cao hoặc rất chính xác).
● Trục chính cao cấp: Một số loại máy còn được tích hợp động cơ và hệ thống làm mát để có thể cắt chính xác và ổn định trong thời gian dài.
Đặc trưng: Vòng bi có công suất lớn, vỏ chịu lực nặng và trong một số trường hợp, có lớp vỏ làm mát để truyền nhiệt trong thời gian sử dụng dài hơn.
Tại sao điều này quan trọng: Khi trục chính không hoạt động tốt nhất, bạn sẽ có bề mặt cứng, vật liệu phế thải và dụng cụ bị mài mòn nhiều hơn.
Đây là những yếu tố giúp máy di chuyển mượt mà và chính xác.

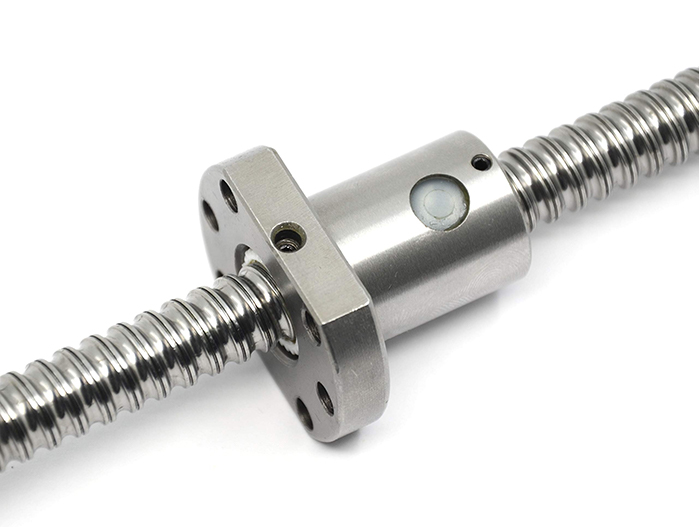

● Vít bi: Trục vít bi biến chuyển động quay thành chuyển động thẳng. Chúng được thiết kế để duy trì độ chính xác trong giới hạn cực nhỏ, nhỏ đến mức micron.
● Đường dẫn hướng tuyến tính: Công cụ di chuyển như trên đường ray. Nó di chuyển thẳng và đúng theo mọi hướng: X, Y và Z.
Tại sao chúng quan trọng: Với vít me bi và thanh dẫn hướng, máy chạy êm, đường cắt chính xác và thiết bị bền hơn.
Về cơ bản, đây là những cơ cung cấp năng lượng cho mọi chuyển động trong máy CNC của bạn.
● Động cơ truyền động: Chúng được sử dụng khi cần độ chính xác tuyệt đối và động cơ bước phù hợp nhất cho các nhiệm vụ đơn giản.
● Khớp nối và dây đai: Chúng kết nối động cơ với vít và đảm bảo chuyển động ổn định. Khi chúng trượt, chuyển động sẽ không ổn định và xuất hiện lỗi trong quá trình cắt.
● Bộ mã hóa: Nhỏ nhưng quan trọng, bộ mã hóa theo dõi vị trí của dụng cụ cắt liên tục. Về cơ bản, GPS đang dẫn hướng trục chính của bạn.
Tại sao điều này quan trọng: Đối với hầu hết các ứng dụng, máy ba trục tiêu chuẩn là đủ, nhưng trong cấu hình năm trục hoặc các cấu hình phức tạp khác, các hệ thống này cho phép tạo ra các đường cắt phức tạp, tinh vi mà không cần phải tạm dừng/đặt lại bộ phận bằng tay.
Máy CNC thường không hoạt động chỉ bằng một công cụ duy nhất.

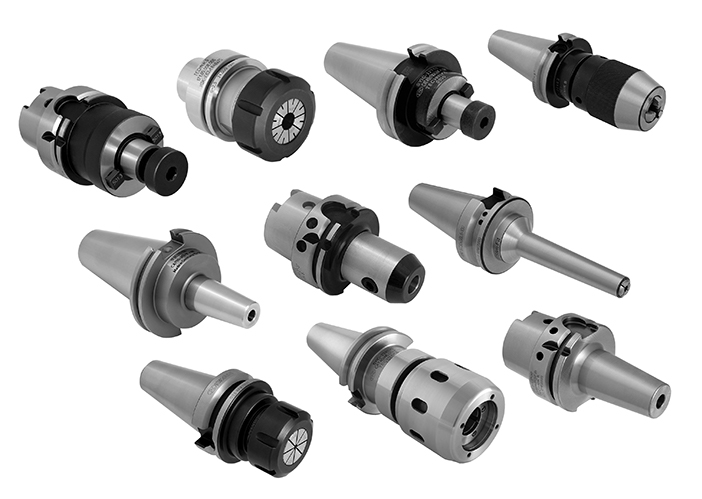

● Giá đỡ dụng cụ: Những bộ phận này khóa chặt dụng cụ cắt vào trục chính để giữ cố định trong quá trình gia công. Nếu giá đỡ không chắc chắn, bạn sẽ nghe thấy tiếng kêu lạch cạch, thấy bề mặt thô ráp và có thể làm hỏng chi tiết.
● Bộ thay đổi công cụ: Bộ thay đổi dụng cụ tự động, thường được gọi là ATC, cho phép máy có thể thay dụng cụ mới chỉ trong vài giây mà không cần phải chờ người khác thay bằng tay.
Tại sao điều này quan trọng: Trong các công việc như sản xuất linh kiện hàng không vũ trụ, việc một bộ phận cần đến hai mươi dụng cụ trở lên là điều bình thường. Nếu không có ATC, bạn sẽ phải dừng liên tục, gây lãng phí thời gian và làm chậm tiến độ sản xuất.
Nếu không giữ chặt đúng cách, bạn chỉ đang cắt không khí.
● Bàn làm việc: Cung cấp mặt phẳng cho nguyên liệu thô.
● Đồ đạc: Thiết lập tùy chỉnh được thiết kế cho những hình dạng độc đáo.
● Ê tô và kẹp: Kẹp chặt vật liệu để tránh chuyển động.
Tại sao điều này quan trọng: Việc lắp đặt lỏng lẻo gây ra tiếng kêu lạch cạch, lỗi hoặc làm hỏng các bộ phận. Các đường cắt luôn sạch sẽ, chính xác nhờ lực giữ chắc chắn.
Dụng cụ CNC tạo ra nhiệt tập trung. Nếu không được làm mát, dụng cụ sẽ bị cháy chỉ trong vài giây.
● Hệ thống làm mát: Xịt chất lỏng hoặc phun sương vào dụng cụ cắt để tản nhiệt và rửa sạch phoi.
● Bôi trơn: Việc giữ cho các bộ phận chuyển động luôn trong tình trạng tốt là rất quan trọng. Nó bảo vệ vít me bi và thanh dẫn hướng khỏi bị mòn. Nếu bạn bỏ qua điều này, bạn có thể bắt đầu nghe thấy tiếng kêu cót két. Bạn cũng có thể nhận thấy độ cứng và độ chính xác giảm.
Những lợi ích: Việc bôi trơn máy móc giúp máy hoạt động trơn tru. Nó cũng giúp dụng cụ của bạn bền hơn. Hơn nữa, nó còn giúp các bộ phận hoàn thiện của bạn trông sạch sẽ. Việc bôi trơn thường xuyên có thể giúp bạn tiết kiệm chi phí sửa chữa tốn kém sau này.
Một bộ phận riêng lẻ không thể làm được nhiều. Chính sự hợp tác chặt chẽ mới làm nên sự đặc biệt của máy CNC.
● Khung giữ mọi thứ ổn định
● Trục chính thực hiện việc cắt
● Vít me bi và thanh dẫn hướng di chuyển các bộ phận một cách chính xác
● Động cơ cung cấp năng lượng cho chuyển động đó
● Động cơ thúc đẩy chuyển động đó
● Bộ thay đổi và giữ dụng cụ giúp duy trì sản xuất mà không bị gián đoạn.
Bức tranh lớn: Mỗi bộ phận trên máy CNC đều cần phải hoàn thành chức năng của nó. Nếu bạn bỏ sót một chi tiết nhỏ, chẳng hạn như bôi trơn kém hoặc đường dẫn hướng lỏng lẻo, nó có thể làm hỏng mọi thứ. Giữ máy móc trong tình trạng tốt sẽ giúp máy hoạt động tốt. Điều này giúp tiết kiệm thời gian và tiền bạc, đồng thời ngăn ngừa sự bực bội tích tụ.
Máy CNC hiện diện ở khắp mọi nơi. Một số ngành công nghiệp sử dụng chúng cho các chi tiết nhỏ, một số khác cho các công trình lớn. Dưới đây là một số lĩnh vực mà các chi tiết cơ khí máy CNC đóng vai trò quan trọng:
Các bộ phận máy bay đòi hỏi dung sai chặt chẽ đến mức ngay cả sợi tóc người cũng quá dày. Máy CNC với khung cứng và đường dẫn hướng chính xác sản xuất cánh tua-bin, vỏ động cơ và các bộ phận kết cấu phải chịu được điều kiện khắc nghiệt.
Các ứng dụng quốc phòng bao gồm các thành phần tên lửa, vỏ radar và các bộ phận xe quân sự.
Máy CNC sản xuất vỏ máy, đầu nối và các bộ phận bảng mạch nhỏ, đòi hỏi độ chính xác đến từng milimet. Trong y học, người ta sử dụng chúng để chế tạo các bộ phận cấy ghép, chân tay giả và dụng cụ phẫu thuật. Bác sĩ và bệnh nhân cần đến những vật dụng này mỗi ngày.
Tại đây, trục chính và đường dẫn hướng phải hoạt động với độ chính xác đến từng micromet vì ngay cả lỗi nhỏ nhất cũng có thể gây nguy hiểm cho sự an toàn của bệnh nhân.
Máy CNC xử lý các công việc nặng nhọc trong các xưởng ô tô, tạo ra khối động cơ, bộ phận bánh răng và thậm chí cả khung xe giúp giữ an toàn cho xe.
Trong các ngành khai thác mỏ, xây dựng và năng lượng, chúng được vận hành mạnh mẽ hơn nữa và cắt xuyên qua titan, thép cứng và các vật liệu thô khác. Để chịu được khối lượng công việc đó, máy móc cần khung và trục chính chắc chắn hơn, được chế tạo để vận hành mạnh mẽ.
Việc lựa chọn phụ tùng không chỉ phụ thuộc vào ngân sách mà còn phụ thuộc vào sự phù hợp.
●Tốc độ trục chính: Chọn trục chính phù hợp với vật liệu của bạn. Nhôm cần tốc độ vòng/phút cao. Thép thích hợp cho những đường cắt chậm và mạnh hơn. Vật liệu composite nằm ở giữa.
● Giữ chặt: Cách bạn cố định chi tiết sẽ quyết định độ chính xác. Các chi tiết nhỏ, đơn giản có thể sử dụng kẹp tiêu chuẩn, trong khi các chi tiết phức tạp thường cần đồ gá tùy chỉnh.
● Độ bền của giường và khung: Càng nặng và cứng càng tốt. Khung máy rung lắc sẽ làm giảm độ chính xác.
● Hệ thống làm mát: Đối với những chặng đường dài, hãy đầu tư vào hệ thống làm mát đáng tin cậy để giữ cho dụng cụ sắc bén và các bộ phận sạch sẽ.
● Bộ thay đổi công cụ: Nếu công việc của bạn có nhiều bước thì bộ thay đổi dụng cụ tự động sẽ rất đáng giá.
● Nguyên tắc vàng: Hãy chọn một chiếc máy phù hợp với bạn hiện tại, nhưng cũng nên cân nhắc đến tương lai. Một chút nâng cấp hôm nay có thể giúp bạn tránh khỏi việc phải thay thế máy mới tốn kém vào ngày mai.
Máy CNC cần được bảo dưỡng thường xuyên. Việc bỏ qua việc này sẽ dẫn đến sự chậm trễ tốn kém khi bạn đang vội.
● Bôi trơn: Vít me bi, ổ trục và thanh dẫn hướng cần được tra dầu mỡ thường xuyên. Điều này giúp chúng trượt trơn tru và duy trì tình trạng tốt.
● Căn chỉnh: Việc sử dụng nhiều có thể làm dịch chuyển các bộ phận. Nếu vết cắt bắt đầu trông không đều, hãy kiểm tra các thanh dẫn hướng và căn chỉnh trục.
● Các vấn đề về trục chính: Hãy lắng nghe những tiếng động lạ. Tiếng nghiến thường báo hiệu ổ trục đang hỏng. Phát hiện sớm sẽ giúp tiết kiệm chi phí.
● Phản ứng dữ dội: Vít me bi bị mòn có thể gây ra độ trễ giữa chuyển động và phản ứng của dụng cụ. Điều đó có nghĩa là đường cắt không tốt.
● Rò rỉ chất làm mát: Rò rỉ, nếu không được kiểm tra, có thể phá hủy các thiết bị điện tử hoặc làm tắc nghẽn máy bơm. Việc kiểm tra thường xuyên giúp bạn phát hiện những vấn đề nhỏ trước khi chúng trở thành vấn đề nghiêm trọng.
● Chăm sóc phòng ngừa: Chỉ cần bảo trì thường xuyên một chút cũng có thể giúp ích rất nhiều. Việc duy trì bảo dưỡng có thể giúp bạn tránh được hàng ngàn hóa đơn sửa chữa và mất thời gian sản xuất.
Ngành công nghiệp CNC đang thay đổi nhanh chóng, và các bộ phận vận hành những cỗ máy này cũng đang thay đổi theo. Dưới đây là một số hình ảnh tóm tắt về những gì sắp diễn ra:
● Vật liệu lai: Khung máy đang bắt đầu sử dụng vật liệu composite nhẹ hơn nhưng bền hơn.
● Trục chính thông minh: Một số trục quay có cảm biến theo dõi nhiệt độ, độ rung và độ mài mòn và cảnh báo bạn trước khi trục quay hỏng.
● Lắp đặt tự động: Một số kẹp và bàn làm việc mới có thể thích ứng để giữ nhiều hình dạng khác nhau, giúp loại bỏ thời gian thiết lập và giảm khả năng xảy ra lỗi.
● Làm mát xanh: Hệ thống làm mát mới tái chế chất lỏng, giảm thiểu chất thải và thường sử dụng chất lỏng phân hủy sinh học, giúp dụng cụ luôn sắc bén và giảm tác động đến môi trường.
● Tích hợp AI: Một số máy đã bắt đầu có phản hồi thời gian thực để tự động điều chỉnh đường chạy dao và tốc độ, giúp cắt nhanh hơn và chính xác hơn.
Tương lai đang hướng tới những máy CNC xanh hơn, thông minh hơn và nhanh hơn.
Một máy CNC trông giống như một mớ hỗn độn của động cơ, thép và dây điện. Tuy nhiên, hãy dành thời gian ở xưởng sản xuất, bạn sẽ thấy nhiều hơn thế. Các bộ phận cơ khí mới là thứ mang lại sức sống cho cỗ máy.
Giường giữ mọi thứ ổn định, trục chính truyền lực qua vết cắt, vít me bi và đường dẫn hướng giúp chuyển động chính xác và hệ thống làm mát ngăn nhiệt làm mọi thứ bay ra ngoài.
Khi tất cả các thành phần này được cài đặt đúng cách và duy trì tốt, phần mềm có thể tạo ra những sản phẩm hoàn hảo. Nếu bỏ qua chúng, ngay cả chương trình tốt nhất cũng không thể cứu vãn được gì.
Cho dù bạn là một thợ máy đang tìm kiếm dung sai chặt chẽ hơn, một người mua sắp mua máy móc tiếp theo, hay một người mới bắt đầu học nghề, việc hiểu biết về phần cứng là vô cùng quan trọng. Cơ khí tốt là yếu tố giúp sản xuất diễn ra suôn sẻ và nhất quán qua từng năm.
