Trong sản xuất hiện đại, máy điều khiển số máy tính (CNC) đóng vai trò là công nghệ nền tảng. Trong số các hệ thống CNC, cuộc tranh luận xung quanh hệ thống CNC 3 trục và 5 trục đã thu hút được sự chú ý trong những năm gần đây. Hai phương pháp này thể hiện các cách tiếp cận riêng biệt để đạt được độ chính xác, hiệu quả và tính linh hoạt trong quy trình gia công.
Cả hai đều có cách sử dụng, ưu điểm và nhược điểm. Chúng ta hãy xem xét cả hai một cách chi tiết.
Vì vậy, hãy bắt đầu!
CNC là viết tắt của Điều khiển số máy tính. Đó là công nghệ sử dụng máy tính để điều khiển các máy công cụ, chẳng hạn như máy tiện, máy nghiền, bộ định tuyến và máy mài. máy CNC chuyển các hướng dẫn kỹ thuật số thành các chuyển động chính xác, cho phép chế tạo tự động các bộ phận và bộ phận với độ chính xác và nhất quán cao.
Trong gia công CNC, các nhà thiết kế tạo ra một mô hình kỹ thuật số của bộ phận họ muốn sản xuất bằng phần mềm Thiết kế hỗ trợ máy tính (CAD). Mô hình kỹ thuật số này sau đó được chuyển đổi thành hướng dẫn, thường ở dạng mã G, chỉ định các chuyển động và thao tác chính xác cần thiết để chế tạo bộ phận.
Máy CNC 3 trục dùng để chỉ hệ thống gia công được điều khiển bằng máy tính hoạt động dọc theo ba trục: X, Y và Z. Các trục này biểu thị không gian ba chiều, với X và Y điều khiển chuyển động ngang và Z điều khiển chuyển động dọc.
Trong hệ thống CNC 3 trục, dụng cụ cắt hoặc phôi có thể di chuyển theo ba hướng để thực hiện các nguyên công gia công khác nhau như phay, khoan, và cắt. Loại máy CNC này được sử dụng rộng rãi trong các ngành sản xuất để sản xuất nhiều bộ phận và linh kiện khác nhau, từ hình học đơn giản đến phức tạp vừa phải.
Mặc dù máy CNC 3 trục mang lại tính linh hoạt và hiệu quả trong nhiều ứng dụng, nhưng chúng có những hạn chế khi gia công các bộ phận có độ phức tạp cao và đòi hỏi nhiều góc tiếp cận. Do đó, họ có thể yêu cầu định vị lại phôi hoặc dụng cụ, điều này có thể làm tăng thời gian gia công và độ phức tạp.
Bất chấp những hạn chế này, máy CNC 3 trục vẫn được ưa chuộng do chi phí tương đối thấp hơn, vận hành đơn giản và khả năng xử lý nhiều loại vật liệu và hình dạng bộ phận. Chúng phù hợp cho các ứng dụng như tạo mẫu, gia công chung và sản xuất các bộ phận có độ phức tạp vừa phải. Tuy nhiên, đối với các hình học phức tạp hơn và các yêu cầu gia công nâng cao, chẳng hạn như các bộ phận hàng không vũ trụ hoặc các khuôn phức tạp, nhà sản xuất có thể lựa chọn các hệ thống tiên tiến hơn như máy CNC 5 trục.

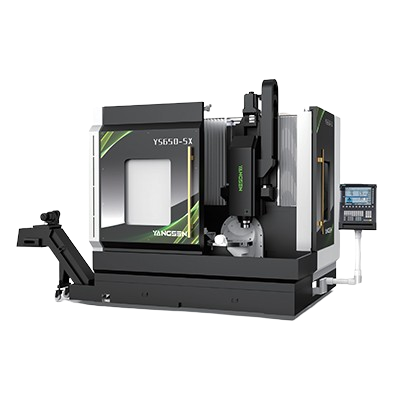

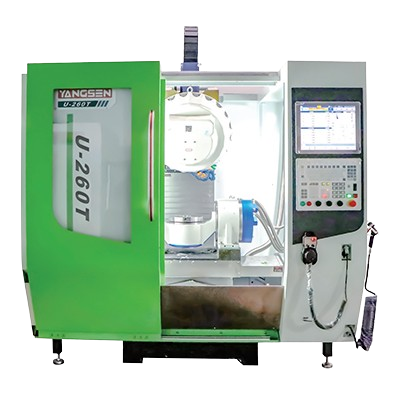

Máy CNC 5 trục là một hệ thống gia công phức tạp có khả năng di chuyển đồng thời dọc theo năm trục: X, Y, Z và hai trục quay bổ sung, thường được gọi là A và B. Sự tự do chuyển động bổ sung này cho phép dụng cụ cắt tiếp cận phôi từ nhiều góc độ và hướng, cho phép thực hiện các hoạt động gia công phức tạp và phức tạp.
Ưu điểm chính của máy CNC 5 trục là khả năng sản xuất các bộ phận có hình dạng và đường viền phức tạp mà phương pháp gia công 3 trục truyền thống khó có thể đạt được hoặc không thể đạt được. Bằng cách nghiêng và xoay phôi hoặc dụng cụ cắt, máy CNC 5 trục có thể tiếp cận các khu vực khó tiếp cận và thực hiện chính xác các đường chạy dao phức tạp.
Những máy này được sử dụng rộng rãi trong ngành hàng không vũ trụ, ô tô, sản xuất thiết bị y tế và chế tạo khuôn mẫu, trong đó việc sản xuất các bộ phận phức tạp với dung sai chặt chẽ là điều cần thiết. Ví dụ về các bộ phận thường được sản xuất trên máy CNC 5 trục bao gồm cánh tuabin, cánh quạt, bộ phận hàng không vũ trụ, bề mặt điêu khắc và khuôn phức tạp.
Tính linh hoạt và linh hoạt do gia công 5 trục mang lại mang lại một số lợi ích, bao gồm giảm thời gian thiết lập, cải thiện độ hoàn thiện bề mặt, độ chính xác cao hơn và nâng cao năng suất. Ngoài ra, máy CNC 5 trục có thể hợp lý hóa quy trình sản xuất và tối ưu hóa quy trình gia công bằng cách giảm thiểu nhu cầu định vị lại phôi thủ công.
Trong khi Máy CNC 5 trục cung cấp những khả năng tuyệt vời nhưng chúng cũng có chi phí cao hơn và độ phức tạp về mặt kỹ thuật so với các sản phẩm tương tự 3 trục. Lập trình và vận hành những máy này đòi hỏi kỹ năng và chuyên môn chuyên môn, đồng thời chi phí đầu tư và bảo trì ban đầu có thể rất lớn.
Tuy nhiên, đối với các nhà sản xuất đang tìm cách nâng cao giới hạn khả năng gia công chính xác và sản xuất các bộ phận phức tạp với chất lượng vượt trội, lợi ích của công nghệ CNC 5 trục thường xứng đáng với khoản đầu tư.
Hiệu quả chi phí: Máy CNC 3 trục thường có giá cả phải chăng hơn để mua, vận hành và bảo trì so với các hệ thống có trục cao hơn. Điều này giúp chúng có thể tiếp cận được với nhiều nhà sản xuất hơn, đặc biệt là các doanh nghiệp vừa và nhỏ.
Sự đơn giản: Vận hành máy CNC 3 trục tương đối đơn giản, đòi hỏi ít đào tạo chuyên môn và chuyên môn hơn so với các hệ thống trục cao hơn. Sự đơn giản này có thể giúp rút ngắn thời gian thiết lập và tích hợp dễ dàng hơn vào các quy trình sản xuất hiện có.
Tính linh hoạt: Mặc dù đơn giản nhưng máy CNC 3 trục có khả năng thực hiện nhiều nguyên công gia công, bao gồm máy cnc phay, khoan, cắt và khắc. Họ có thể sản xuất các bộ phận có độ phức tạp vừa phải và phù hợp với nhiều loại vật liệu khác nhau, từ kim loại đến nhựa và gỗ.
Tính ổn định và độ tin cậy: Với ít bộ phận chuyển động và trục hơn, máy CNC 3 trục có xu hướng ổn định hơn và ít gặp các vấn đề cơ học hơn. Độ tin cậy này góp phần mang lại hiệu suất ổn định và giảm thời gian ngừng hoạt động trong quá trình sản xuất.
Khả năng hạn chế đối với hình học phức tạp: Một trong những hạn chế đáng kể nhất của máy CNC 3 trục là không có khả năng tiếp cận các góc và hướng nhất định cần thiết để gia công các chi tiết phức tạp và phức tạp. Hạn chế này có thể yêu cầu nhiều thiết lập hoặc thao tác bổ sung để hoàn thành bộ phận, dẫn đến tăng thời gian và chi phí sản xuất.
Giảm hiệu quả cho một số hoạt động nhất định: Một số tác vụ gia công, chẳng hạn như tạo đường viền hoặc điêu khắc, có thể kém hiệu quả hơn trên máy 3 trục so với các hệ thống có trục cao hơn. Việc thiếu trục quay bổ sung có thể dẫn đến đường chạy dao không hiệu quả và tốc độ loại bỏ vật liệu chậm hơn, đặc biệt đối với các bộ phận có bề mặt cong hoặc hình dạng không đều.
Tái định vị thủ công: Trong một số trường hợp nhất định, máy CNC 3 trục có thể yêu cầu định vị lại phôi hoặc dụng cụ thủ công để truy cập các tính năng hoặc hoạt động gia công nhất định. Sự can thiệp thủ công này có thể gây ra lỗi, tăng thời gian thiết lập và hạn chế hiệu quả chung của quy trình gia công.
Khả năng mở rộng hạn chế: Mặc dù máy CNC 3 trục phù hợp với nhiều ứng dụng nhưng chúng có thể không lý tưởng cho các yêu cầu gia công chuyên môn cao hoặc nâng cao. Khi nhu cầu sản xuất phát triển và trở nên phức tạp hơn, doanh nghiệp có thể cần đầu tư vào các hệ thống trục cao hơn để duy trì khả năng cạnh tranh và đáp ứng nhu cầu của khách hàng.
Tăng khả năng cho hình học phức tạp: Ưu điểm chính của máy CNC 5 trục là khả năng tiếp cận nhiều góc và hướng, cho phép gia công các bộ phận có độ phức tạp cao. Với hai trục quay bổ sung, những máy này có thể tiếp cận các đặc điểm và bề mặt mà hệ thống 3 trục khó hoặc không thể tiếp cận, cho phép gia công hiệu quả và chính xác hơn các hình học phức tạp.
Giảm thời gian thiết lập và tăng năng suất: Máy CNC 5 trục có thể thực hiện nhiều thao tác trong một thiết lập duy nhất, loại bỏ nhu cầu định vị lại phôi hoặc dụng cụ thủ công. Điều này dẫn đến thời gian thiết lập ngắn hơn, giảm thời gian nhàn rỗi và tăng năng suất so với hệ thống 3 trục. Ngoài ra, khả năng tiếp cận bộ phận từ nhiều góc độ thường dẫn đến đường chạy dao hiệu quả hơn và tốc độ loại bỏ vật liệu nhanh hơn, nâng cao năng suất hơn nữa.
Cải thiện bề mặt hoàn thiện và độ chính xác: Khả năng tự do chuyển động bổ sung được cung cấp bởi máy CNC 5 trục cho phép đường chạy dao mượt mà hơn và kiểm soát tốt hơn các thông số cắt, giúp cải thiện độ hoàn thiện bề mặt và độ chính xác về kích thước. Điều này đặc biệt có lợi cho các ứng dụng đòi hỏi độ chính xác và chất lượng bề mặt cao, chẳng hạn như các bộ phận hàng không vũ trụ, thiết bị y tế và chế tạo khuôn mẫu.
Tính linh hoạt và linh hoạt: Máy CNC 5 trục có khả năng thực hiện nhiều nguyên công gia công, bao gồm phay, khoan, cắt và tạo đường nét trên nhiều vật liệu khác nhau. Tính linh hoạt của chúng khiến chúng phù hợp với nhiều ngành công nghiệp và ứng dụng khác nhau, từ hàng không vũ trụ và ô tô đến y tế và quốc phòng.
Giá cao hơn: Máy CNC 5 trục thường đắt hơn khi mua, vận hành và bảo trì so với hệ thống 3 trục. Độ phức tạp ngày càng tăng của các máy này, bao gồm các trục bổ sung, các bộ phận chuyên dụng và hệ thống điều khiển tiên tiến, góp phần làm tăng chi phí trả trước và chi phí liên tục.
Lập trình chuyên ngành và chuyên môn: Lập trình và vận hành máy CNC 5 trục đòi hỏi kỹ năng, chuyên môn chuyên môn và phần mềm CAM (Computer-Aided Manufacturing) tiên tiến. Sự phức tạp của việc lập trình đường chạy dao và tối ưu hóa các tham số cắt cho nhiều trục có thể đặt ra thách thức cho người vận hành, đòi hỏi phải có kinh nghiệm và đào tạo toàn diện.
Tăng thời gian thiết lập và lập trình: Mặc dù máy CNC 5 trục mang lại lợi thế về thời gian thiết lập giảm trong quá trình sản xuất, nhưng ban đầu chúng có thể yêu cầu thời gian thiết lập và lập trình lâu hơn. Sự phức tạp của việc thiết lập đồ gá giữ phôi, xác định đường chạy dao và tối ưu hóa chiến lược cắt cho nhiều trục có thể kéo dài giai đoạn chuẩn bị và trì hoãn việc bắt đầu sản xuất.
Bảo trì và hiệu chuẩn: Do yêu cầu về độ phức tạp và độ chính xác cao hơn, máy CNC 5 trục có thể yêu cầu bảo trì và hiệu chuẩn thường xuyên hơn để đảm bảo hiệu suất và độ chính xác tối ưu. Điều này bao gồm việc kiểm tra và điều chỉnh thường xuyên các bộ phận cơ khí cũng như hiệu chỉnh hệ thống điều khiển và cơ chế phản hồi của máy.
Máy CNC 3 trục là công cụ linh hoạt được sử dụng trong nhiều ngành công nghiệp cho nhiều ứng dụng khác nhau. Một số ứng dụng phổ biến bao gồm:
Máy CNC 3 trục được sử dụng rộng rãi để tạo mẫu nhanh trong các ngành công nghiệp như thiết kế sản phẩm, ô tô, hàng không vũ trụ và điện tử tiêu dùng. Chúng cho phép chế tạo hiệu quả các bộ phận và bộ phận nguyên mẫu với độ phức tạp vừa phải, cho phép các nhà thiết kế lặp lại thiết kế một cách nhanh chóng và kiểm tra chức năng trước khi chuyển sang sản xuất quy mô lớn.
Được sử dụng rộng rãi trong các cửa hàng máy móc, máy CNC 3 trục thực hiện các nhiệm vụ như phay, khoan và cắt các vật liệu đa dạng cho nhiều ứng dụng khác nhau.
Trong ngành chế biến gỗ, máy CNC 3 trục được sử dụng để sản xuất các linh kiện nội thất như tấm, khung, chân và các thiết kế phức tạp. Chúng cho phép cắt, tạo hình và chạm khắc chính xác trên gỗ cũng như các vật liệu khác, cho phép các nhà sản xuất đồ nội thất sản xuất các sản phẩm tùy chỉnh với độ chính xác và tính nhất quán cao.
Trong ngành bảng hiệu, máy CNC 3 trục khắc các vật liệu như gỗ và kim loại với độ chính xác cao, tạo ra các biển hiệu và logo tùy chỉnh để sử dụng trong nhà và ngoài trời.
Được sử dụng trong các quy trình chế tạo khuôn, máy CNC 3 trục sản xuất khuôn mẫu và khuôn dập cho các ứng dụng ép phun và đúc với độ chính xác cao.
Mặc dù chỉ giới hạn ở các bộ phận có độ phức tạp cao, máy CNC 3 trục được sử dụng để gia công các bộ phận đơn giản hơn như khối động cơ và giá đỡ trong ngành công nghiệp ô tô và hàng không vũ trụ.
Bây giờ chúng ta cùng điểm qua các ứng dụng của máy CNC 5 trục.
Máy CNC 5 trục được sử dụng để sản xuất các bộ phận quan trọng của ngành hàng không vũ trụ như cánh tuabin, vỏ động cơ và các bộ phận kết cấu có hình học phức tạp và dung sai chặt chẽ. Khả năng gia công các hình dạng và đường viền phức tạp một cách chính xác giúp gia công 5 trục trở nên lý tưởng cho các ứng dụng hàng không vũ trụ, nơi các vật liệu nhẹ và thiết kế khí động học là rất quan trọng.
Được sử dụng để sản xuất khối động cơ, đầu xi lanh, bộ phận truyền động và khuôn mẫu có hình dạng phức tạp và dung sai chặt chẽ, nâng cao hiệu quả và chất lượng.
Được sử dụng trong sản xuất dụng cụ phẫu thuật, cấy ghép chỉnh hình và chân tay giả với các chi tiết chính xác và vật liệu tương thích sinh học, đáp ứng các tiêu chuẩn y tế nghiêm ngặt.
Gia công CNC 5 trục rất cần thiết trong việc sản xuất dụng cụ cắt, khuôn và khuôn được sử dụng trong các quy trình sản xuất khác nhau. Những máy này có thể tạo ra các hình dạng công cụ phức tạp với các lưỡi cắt và biên dạng cắt chính xác, nâng cao hiệu quả và chất lượng của các hoạt động gia công trong các ngành như hàng không vũ trụ, ô tô và sản xuất nói chung.
Cho phép các nghệ sĩ tạo ra các tác phẩm điêu khắc, tác phẩm nghệ thuật và các yếu tố kiến trúc phức tạp với các chi tiết tinh xảo và hình dạng phức tạp, mở rộng khả năng sáng tạo và thể hiện nghệ thuật.
Được sử dụng để tạo mẫu nhanh và sản xuất khối lượng thấp các bộ phận phức tạp trong các ngành công nghiệp khác nhau, giảm thời gian đưa sản phẩm ra thị trường và đẩy nhanh chu kỳ phát triển sản phẩm.
Hãy tóm tắt sự khác biệt ở dạng bảng.
Tính năng | CNC 3 trục | CNC 5 trục |
Trục chuyển động | XYZ | X, Y, Z, A, B |
Thích hợp cho các bộ phận | Đơn giản hơn hoặc phẳng | Hình học phức tạp, 3D |
Khả năng chi trả | Giá cả phải chăng hơn | Đắt hơn |
Dễ dàng lập trình | Lập trình dễ dàng hơn | Lập trình phức tạp hơn |
Thiết lập thời gian | Thời gian thiết lập nhanh hơn | Thời gian thiết lập có thể lâu hơn |
Độ chính xác | Độ chính xác tốt | Độ chính xác cao hơn |
Tốc độ sản xuất | Nhanh hơn cho các phần đơn giản hơn | Có khả năng nhanh hơn cho các bộ phận phức tạp |
Tóm lại, có thể nói rằng cuộc tranh luận 3 trục và 5 trục có thể kéo dài bao lâu tùy thích, cả hai đều có ưu điểm và nhược điểm. Mặc dù máy CNC 3 trục cung cấp tính linh hoạt và độ tin cậy hiệu quả về mặt chi phí cho nhiều ứng dụng như gia công chung, tạo mẫu và sản xuất đồ nội thất, nhưng chúng có thể gặp khó khăn khi phải đối mặt với nhu cầu về hình học rất phức tạp và thiết kế bộ phận phức tạp.Mặt khác, máy CNC 5 trục có khả năng tuyệt vời để gia công các đường viền phức tạp, các tính năng đa diện và hình dạng phức tạp với độ chính xác và hiệu quả đặc biệt. Từ các bộ phận hàng không vũ trụ đến thiết bị y tế và phụ tùng ô tô, công nghệ CNC 5 trục cho phép các nhà sản xuất vượt qua ranh giới của những gì có thể đạt được trong gia công hiện đại, cho phép đổi mới và tiến bộ trong nhiều ngành công nghiệp khác nhau.
