Bạn đã bao giờ nhìn thấy một mảnh kim loại thô chạy vù vù trên máy tiện rồi sau đó được biến thành một bộ phận sáng bóng, được chế tạo chính xác hơn nhiều trong vài phút chưa? Đó là trường hợp gợi lên sự tò mò và ngưỡng mộ đối với cỗ máy đang hoạt động. Từ xa xưa, máy tiện đã thúc đẩy xương sống của tư duy tiến bộ, và trong thời đại ngày nay, chúng vẫn định nghĩa các ngành công nghiệp. Trong một xưởng sửa chữa nhỏ và một nhà máy hàng không vũ trụ lớn, bạn sẽ thấy một chiếc máy tiện quay chậm và chạm khắc. Tuy nhiên, không phải tất cả các máy tiện đều hoạt động hoặc trông giống nhau.
Mỗi loại sẽ phù hợp với một nhu cầu riêng biệt và việc lựa chọn loại phù hợp có thể dẫn đến tăng sản lượng, giảm thiểu lãng phí và tạo ra ý tưởng cho các sản phẩm mới. Chúng ta sẽ xem xét từng loại máy tiện quan trọng, tìm hiểu các thành phần của chúng, so sánh từng loại và tìm hiểu các mẹo mà bạn có thể sử dụng khi muốn chọn máy lý tưởng cho xưởng của mình. Hãy ngồi vào chỗ của bạn, cuối cùng bạn sẽ trở thành chuyên gia về máy tiện.
Máy tiện kẹp chặt vật liệu giữa hai điểm hoặc vào một thiết bị giống như hàm gọi là chuck và xoay vật thể quanh một trục cố định trong khi sử dụng một vật sắc để đào vật liệu. Chuyển động quay cơ bản này tạo ra các hình trụ, côn, ren và các đường cong rất phức tạp. Các bộ phận chính bao gồm:
● Giường: Đế cứng cáp hỗ trợ mọi yếu tố khác.
● Đầu cần đàn: Chứa trục chính, bộ điều khiển tốc độ và động cơ truyền động.
● Đuôi trục: Hỗ trợ đầu tự do của công việc dài hoặc giữ các công cụ như máy khoan.
● Xe: Trượt dọc theo giường để di chuyển dụng cụ cắt.
● Bài viết về công cụ: Kẹp và cố định dụng cụ cắt.
● Vít dẫn và thanh dẫn: Điều phối chuyển động của dụng cụ để cắt ren hoặc cắt mịn.
Thêm vào đó là hệ thống điều khiển hiện đại, hộp số thay đổi nhanh và màn hình kỹ thuật số, máy tiện sẽ trở thành một cỗ máy mạnh mẽ về cả tốc độ và độ chính xác.
Mỗi xưởng xử lý các công việc khác nhau: các bộ phận nhỏ với khối lượng lớn, các trục lớn với số lượng một hoặc hai, hoặc các nguyên mẫu thay đổi theo giờ. Một máy tiện được chế tạo cho một nhiệm vụ có thể làm chậm bạn ở một nhiệm vụ khác.
Khi bạn biết các danh mục chính, bạn có thể kết hợp máy móc với nhiệm vụ, cắt giảm thời gian thiết lập và đạt được mục tiêu nhanh hơn. Trong các phần tiếp theo, chúng ta sẽ đi qua từng lớp chính, lưu ý kích thước, tốc độ, dụng cụ và cách sử dụng tốt nhất.
Trước khi quyết định mua máy tiện nào, bạn nên xem qua các lựa chọn. Bảng ngắn dưới đây liệt kê các loại phổ biến nhất, chức năng của chúng, loại chi tiết chúng xử lý và một nhược điểm chính cần ghi nhớ. Sử dụng bảng này như một hướng dẫn nhanh, sau đó xem toàn bộ bài viết khi bạn cần thêm thông tin chi tiết.
Kiểu máy tiện | Nó làm tốt nhất điều gì | Kích thước bộ phận điển hình | Một giới hạn quan trọng |
Động cơ (trung tâm) | Tốt cho công việc sửa chữa và các bộ phận một lần | Trục và ống tay áo từ nhỏ đến lớn | Không phải là nhanh nhất cho các lần chạy khối lượng lớn |
Ghế dài | Công việc nhỏ, tinh tế trong không gian chật hẹp | Ghim nhỏ, phụ tùng sở thích | Sức mạnh và độ xoay hạn chế |
Tốc độ (gỗ/kim loại) | Quay và đánh bóng rất nhanh | Những mảnh nhẹ có kích thước bằng bàn tay | Không có nguồn cấp điện hoặc bánh răng ren |
Phòng dụng cụ | Công việc có độ chính xác cao như đồng hồ đo và khuôn mẫu | Các bộ phận nhỏ đến trung bình | Chi phí cao hơn máy tiện động cơ tiêu chuẩn |
Tháp pháo/Tàu trục | Lặp lại các phần ngắn với nhiều công cụ sẵn sàng sử dụng | Đai ốc, ống lót, phụ kiện | Thiết lập mất thời gian; kém linh hoạt hơn CNC |
CNC 2 trục | Các bộ phận chính xác, có thể lặp lại với những thay đổi chương trình dễ dàng | Công việc vừa và nhỏ | Cần lập trình có kỹ năng và ngân sách cao hơn |
Kiểu Thụy Sĩ | Những mảnh dài, mảnh và phải giữ được độ cứng | Vít y tế, thân đồng hồ | Chỉ phù hợp với đường kính nhỏ |
Dọc (VTL) | Đĩa lớn, nặng khó nâng sang một bên | Vỏ bơm, vỏ tua bin | Dấu chân lớn và chi phí |

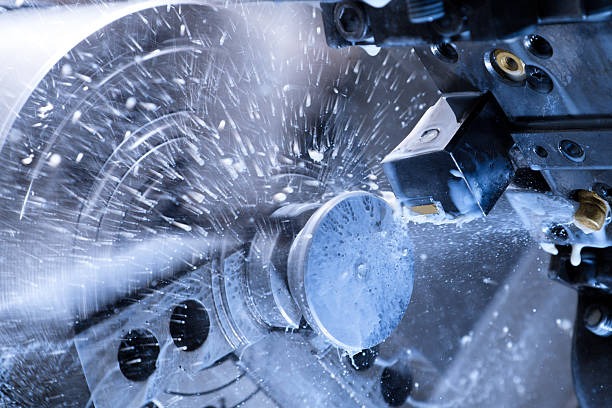

Điều khiển số bằng máy tính (CNC) đã biến đổi quá trình quay bằng cách liên kết các động cơ trên mọi trục với một bộ não có thể lập trình. Máy tiện CNC đọc tệp mã G và thực hiện từng động tác với độ chính xác lặp lại.
● Thanh trượt X và Z được điều khiển bằng servo.
● Trục chính có cảm biến phản hồi và phạm vi tốc độ rộng.
● Tấm dụng cụ tháp pháo hoặc băng nhóm để thay đổi dụng cụ nhanh chóng.
● Vỏ bọc có hệ thống làm mát và băng tải dăm.
● Chuyển từ phần này sang phần khác trong vài phút bằng cách tải chương trình mới.
● Duy trì giới hạn dung sai chặt chẽ trong các chặng đường dài.
● Xử lý các hình dạng, ren và rãnh phức tạp mà không cần bánh răng hoặc cam đặc biệt.
● Thu thập dữ liệu để kiểm soát chất lượng và bảo trì dự đoán.
1. Máy tiện CNC 2 trục: Quay và hướng cơ bản.
2. Máy tiện trục C hoặc máy tiện dụng cụ trực tiếp: Thêm chức năng phay, khoan và ren trong một lần thiết lập.
3. Máy tiện nhiều tháp pháo: Cắt hai hoặc ba tháp pháo cùng một lúc để rút ngắn thời gian chu kỳ.
4. Trung tâm tiện phay (Tiện phay): Gia công năm trục hoàn chỉnh với đầu trục B.
Từ vỏ điện thoại thông minh đến các bộ phận tên lửa, máy tiện CNC giúp dây chuyền sản xuất nhanh nhẹn và tiết kiệm chi phí.

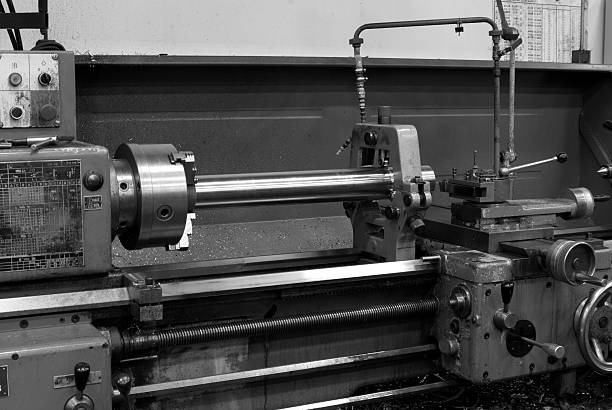

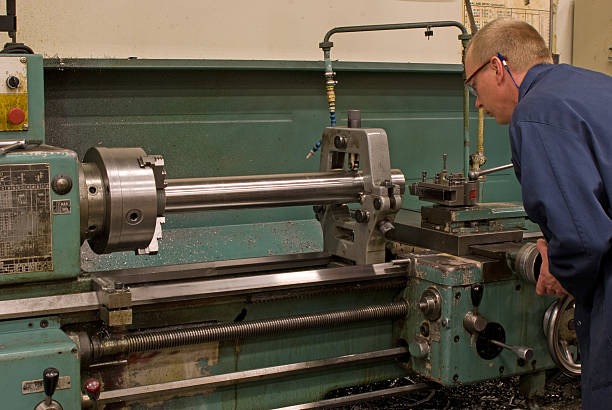

Máy tiện động cơ nằm ở trung tâm của hầu hết các phòng đào tạo và xưởng gia công. Tên của nó có nguồn gốc từ các nhà máy chạy bằng hơi nước, nhưng các mẫu máy ngày nay chạy bằng động cơ điện êm với bộ truyền động tốc độ thay đổi.
● Đường kính vung (có thể chịu được) từ 150 mm đến 1 m hoặc hơn.
● Chiều dài luống từ 500 mm đến 6 m.
● Hộp số thay đổi nhanh cho nhiều bước ren.
● Bánh lái thủ công cùng với bộ phận di chuyển ngang và dọc bằng điện.
● Xử lý các bộ phận riêng lẻ, công việc bảo trì và các lô hàng nhỏ.
● Có thể sử dụng mâm cặp, tâm, mặt trước và giá đỡ cố định cho nhiều loại máy khác nhau.
● Dễ học, hoàn hảo cho việc giảng dạy kiến thức cơ bản.
Sửa chữa trục, ống lót, khuôn nhỏ, phụ kiện mẫu hoặc bất kỳ nhiệm vụ nào đòi hỏi sự linh hoạt. Nếu bạn cần một máy tiện "làm mọi thứ", hãy bắt đầu ở đây.
Máy tiện tốc độ hy sinh mã lực lớn để có tốc độ quay rất cao. Thợ kim hoàn, thợ tiện gỗ và cửa hàng đánh bóng dựa vào máy nhanh này.
● Giường nhẹ và lái xe dễ dàng.
● Hai hoặc ba tốc độ được lựa chọn bằng dây đai, thường đạt tới 3.000 vòng/phút.
● Không có nguồn cấp điện, bánh răng ren hoặc vít dẫn.
● Kích thước nhỏ gọn, thường được lắp trên bàn.
● Quay trục gỗ, bát hoặc bút.
● Đánh bóng hoặc mài nhẵn trục kim loại.
● Loại bỏ ba via nhanh chóng các bộ phận nhỏ.
Nếu mục tiêu của bạn là hoàn thiện bề mặt nhanh trên các vật liệu nhẹ thì máy tiện tốc độ sẽ là lựa chọn hoàn hảo.
Máy tiện băng ghế có khả năng cắt kim loại toàn diện trong một khung đặt trên mặt bàn chắc chắn. Những người đam mê, thợ đồng hồ và phòng thí nghiệm nhỏ đánh giá cao sự tiện lợi của nó.
● Độ vung: 75 mm – 200 mm.
● Chiều dài giường: 250 mm – 500 mm.
● Động cơ DC tốc độ thay đổi hoặc động cơ không chổi than.
● Thanh trượt ngang chính xác với mặt số đo micrômet.
● Phù hợp với không gian chật hẹp mà không làm mất đi độ chính xác.
● Cắt được đồng thau, nhôm, thép mềm và nhựa.
● Nhanh chóng thiết lập để tạo ren, khía và đối mặt.
Nhiều nguyên mẫu bắt đầu hoạt động trên máy tiện trước khi được chuyển đến các ô sản xuất lớn.
Khi công việc đòi hỏi độ chính xác đến phần mười milimét hoặc gần hơn, máy tiện phòng dụng cụ sẽ đáp ứng. Nó kết hợp cấu trúc chắc chắn với các thanh trượt mượt mà và độ chạy trục chính chặt chẽ.
● Đường đi của nền đất và nền cứng.
● Các dải bánh răng bổ sung cho phép cắt chậm và mượt mà.
● Bộ kẹp collet tích hợp giúp giảm thiểu tối đa độ lệch của chi tiết.
● Thường bao gồm số liệu kỹ thuật số (DRO) trên tất cả các trục.
● Cắt các thước đo chính, đồ gá và đồ gá cố định.
● Sản xuất khuôn đột hoặc lõi khuôn.
● Phòng nghiên cứu nơi mà độ chính xác lặp lại là rất quan trọng.
Đúng, bạn phải trả nhiều tiền hơn cho lớp học này, nhưng số tiền tiết kiệm được từ phế liệu và việc làm lại sẽ sớm hoàn trả chi phí.
Hãy tưởng tượng việc quay một trục dài với một ròng rọc rộng gần một đầu. Một chiếc giường tiêu chuẩn sẽ cản trở. Máy tiện giường khe hở giải quyết vấn đề này bằng cách cho phép bạn loại bỏ một phần gần đầu máy, mở ra một vòng xoay rộng hơn cho một chiều dài ngắn.
● Phần giường có thể tháo rời giúp tăng độ lắc lên 50%–100%.
● Phần còn lại của giường vẫn giữ nguyên chiều cao và độ cứng bình thường.
● Lý tưởng cho vỏ máy bơm, trục chân vịt tàu hoặc mặt bích lớn.
Người thợ máy chỉ trượt đoạn này ra khi cần thiết, do đó các hoạt động hàng ngày vẫn được đảm bảo cứng cáp và chính xác.
Máy tiện sao chép theo dõi một mẫu chính hoặc một hồ sơ điện tử và cắt các phôi mới để phù hợp. Hãy nghĩ đến lan can, báng súng hoặc các bộ phận xe hơi tùy chỉnh, trong đó mọi bộ phận phải phù hợp với một hình dạng, nhưng số lượng sản xuất vẫn ở mức vừa phải.
● Cảm biến thủy lực hoặc điện tử sẽ theo dõi một bút stylus dọc theo mẫu.
● Tín hiệu di chuyển thanh trượt theo thời gian thực.
● Công cụ này tái tạo các đường cong và hình nón với ít thao tác thủ công.
● Giảm cần có kỹ năng thủ công để tạo ra những đường nét phức tạp.
● Tăng tốc độ gia công các chi tiết kim loại hoặc gỗ theo lô nhỏ.
● Duy trì sự đồng nhất giữa các bộ phận trông giống như được chạm khắc bằng tay.
Máy tiện tháp pháo lắp sáu hoặc tám dụng cụ trên một tháp pháo quay. Người vận hành lập chỉ mục tháp pháo sau mỗi lần cắt, giúp cắt giảm thời gian chuyển đổi và đẩy các bộ phận ra nhanh hơn.
● Yên cố định giữ tháp pháo nặng; giường vẫn ngắn và cứng.
● Một thanh máy nạp liệu thường đẩy vật liệu qua một trục rỗng.
● Nhiều thanh trượt ngang có thể mang theo các dụng cụ tạo hình hoặc lưỡi cắt.
Phụ kiện, ống lót, thân van và các thành phần tiện khác cần đến hàng nghìn. Trong khi máy tiện CNC hiện đang thống trị các nhà máy lớn, máy tiện tháp pháo thủ công vẫn phát triển mạnh trong các xưởng có khối lượng từ thấp đến trung bình, nơi chi phí thiết lập là vấn đề quan trọng.
Máy tiện trục khuỷu có chung khái niệm tháp pháo nhưng giữ nguyên trên một thanh trượt nhẹ. Điều này cho phép tháp pháo di chuyển về phía sau nhanh chóng để thực hiện các thao tác ngắn, lặp đi lặp lại trên các thanh nhỏ.
● Cần gạt tay nạp liệu nhanh.
● Khoảng cách di chuyển hạn chế, do đó phù hợp với các bộ phận có chiều dài dưới 75 mm.
● Khoảng cách quay nhỏ hơn máy tiện tháp pháo đầy đủ.
Máy tiện trục vít từng lấp đầy các nhà máy sản xuất ốc vít, đai ốc và các bộ phận dụng cụ. Ở nhiều vùng, chúng vẫn cung cấp một con đường đầu tư thấp để sản xuất hàng loạt.
Máy tiện tự động thực hiện tất cả các thao tác lập chỉ mục công cụ, cấp phôi và tiến phôi bằng cam hoặc bộ truyền động servo. Người vận hành chỉ nạp phôi thanh và thu thập các bộ phận đã hoàn thiện.
● Thời gian chu kỳ nhất quán cả ngày lẫn đêm.
● Công suất cao cho các bộ phận đơn giản như ốc vít và phụ kiện thủy lực.
● Cần ít lao động có tay nghề sau khi thành lập.
● Cam cần thời gian để thiết kế và chế tạo.
● Ít linh hoạt hơn CNC khi kết cấu chi tiết thay đổi thường xuyên.
Tuy nhiên, đối với một bộ phận trong khối lượng lớn, máy tiện tự động sẽ nhanh chóng thu hồi vốn.
Mỗi máy tiện chuyên dụng đều chứng minh rằng công nghệ tiện có thể đáp ứng được ngay cả những công việc khó khăn nhất.
Được thiết kế để định hình lại bánh xe lửa mà không cần tháo chúng ra khỏi trục. Độ xoay lớn, mã lực mạnh và cách làm cứng cho phép cắt vành thép một cách trơn tru và chính xác.
Hỗ trợ thêm, giá đỡ chắc chắn, đầu kẹp lệch và dụng cụ tùy chỉnh tạo hình trục khuỷu có độ bền cao.
Lật trục thẳng đứng để trọng lực hỗ trợ các đĩa lớn như vỏ tuabin hoặc thân máy bơm. Người vận hành đứng ở mặt sàn, giúp giảm tải.
Được đặt tên theo giường hình chữ T, máy tiện này tiện những cuộn dài được sử dụng trong các nhà máy giấy hoặc nhà máy thép. Một thanh trượt ngang hoạt động gần đầu máy, trong khi một thanh trượt khác chạy trên giường dài.
Hãy tưởng tượng sáu trạm làm việc trong một vòng tròn, mỗi trạm giữ một bộ phận, dụng cụ và hệ thống cấp liệu. Trống lập chỉ mục và mọi trạm cắt cùng một lúc. Sau một vòng quay đầy đủ, sáu bộ phận hoàn chỉnh sẽ rơi ra.
● Lý tưởng cho ốc vít, chốt và ống lót có đường kính dưới 30 mm.
● Có các phiên bản điều khiển bằng cam hoặc điều khiển bằng CNC.
● Chu kỳ thời gian ngắn chỉ vài giây.
Các công ty đa quốc gia vẫn chọn máy tiện nhiều trục chính khi hàng triệu bộ phận giống hệt nhau biện minh cho chi phí vốn cao hơn.
Máy tiện Thụy Sĩ dẫn thanh thép qua ống lót dẫn hướng trượt khép kín. Dụng cụ cắt nằm rất gần điểm hỗ trợ, giúp các bộ phận dài, mỏng không bị uốn cong.
● Có thể xử lý đường kính từ 0,3 mm đến 32 mm.
● Lên đến 12 trục hoặc nhiều hơn để khoan chéo, phay và cắt rãnh.
● Trục chính phụ giữ chặt chi tiết, cho phép gia công ngược.
Máy tiện Thụy Sĩ thống trị ngành chế tạo đồng hồ, ốc vít y tế và đầu nối điện tử—bất kỳ lĩnh vực nào đòi hỏi hình dạng nhỏ, chính xác và thanh mảnh.
Khi mua máy tiện, hãy so sánh máy với khối lượng công việc bằng các yếu tố sau:
1. Kích thước phôi: Đo độ vung, chiều dài và trọng lượng.
2. Âm lượng: Khối lượng lớn ưu tiên kiểu CNC hoặc tự động; kiểu gia công một lần thì sử dụng máy tiện hoặc máy tiện bàn.
3. Nhu cầu khoan dung: Máy công cụ hoặc máy CNC đạt đến giới hạn chặt chẽ hơn máy tiện tốc độ.
4. Nguyên vật liệu: Hợp kim cứng cần nhiều mã lực hơn và bệ xe cứng hơn.
5. Diện tích sàn và công suất: Kiểm tra dấu chân và nguồn điện.
6. Trình độ kỹ năng: Máy tiện thủ công đòi hỏi kỹ năng thực hành; CNC đòi hỏi kiến thức lập trình.
7. Ngân sách: Thêm dụng cụ, đồ gá và đào tạo vào giá mua.
Danh sách rõ ràng các bộ phận và kế hoạch phát triển giúp việc lựa chọn dễ dàng hơn và tránh được những sai sót tốn kém.
Thói quen tốt sẽ bảo vệ cả người lao động và máy móc khỏi nguy hiểm và thời gian chết.
● Mặc quần áo bó sát và đeo kính bảo vệ mắt.
● Giữ sạch các mảnh vụn; dùng chổi quét, không dùng tay không.
● Kiểm tra độ sắc bén của dụng cụ và điều chỉnh chiều cao sau mỗi lần dịch chuyển.
● Đặt tấm chắn và nắp đậy trước khi bắt đầu.
● Không bao giờ để chìa khóa kẹp ở nguyên vị trí.
● Đứng xa các đầu thanh gỗ đang quay.
● Sử dụng tốc độ cắt phù hợp để tránh làm gãy dụng cụ.
● Tắt nguồn trước khi đo hoặc thay đổi dụng cụ.
Máy tiện bắt đầu là những trục chính chạy bằng chân đơn giản và phát triển thành các trung tâm gia công thông minh, kết nối ngày nay. Mỗi loại—động cơ, tốc độ, băng ghế, phòng dụng cụ, tháp pháo, tời, tự động, CNC và nhiều loại khác—đều có được vị trí của mình bằng cách giải quyết một tập hợp các vấn đề rõ ràng.
Với kiến thức về sự khác biệt đó, bạn có thể đạt được sự phù hợp giữa máy móc và nhiệm vụ, tăng năng suất và khai thác các nguồn ý tưởng khác trong việc tái cấu trúc cửa hàng của mình. Với thông tin trong hướng dẫn này, hãy xác định sức mạnh của nhu cầu của bạn, các câu hỏi đúng và đầu tư một cách tự tin. Miễn là bạn đưa ra lựa chọn đúng đắn, xưởng của bạn sẽ không bao giờ mệt mỏi khi kiếm được lợi nhuận với một máy tiện tốt.
