Nếu bạn đang có kế hoạch đầu tư vào một trung tâm gia công CNC, việc hiểu rõ các loại dẫn hướng cũng quan trọng không kém việc so sánh tốc độ trục chính hoặc hành trình máy.
Các loại ray dẫn hướng khác nhau mang lại những ưu điểm khác nhau. Một số ưu tiên tốc độ và độ chính xác, trong khi những loại khác tập trung vào độ cứng vững và khả năng cắt vật liệu nặng. Lựa chọn đúng loại ray dẫn hướng có thể cải thiện năng suất, chất lượng gia công và lợi tức đầu tư dài hạn.
Hướng dẫn này sẽ giải thích các loại ray dẫn hướng máy CNC phổ biến nhất và giúp bạn hiểu lựa chọn nào phù hợp nhất với yêu cầu gia công của mình.

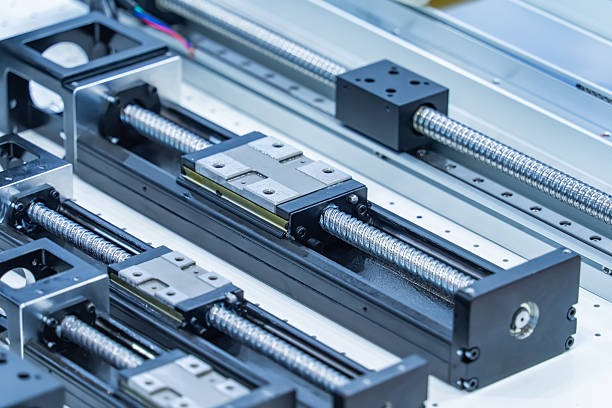

Hệ thống dẫn hướng máy CNC là một hệ thống điều khiển và hỗ trợ chuyển động của các chi tiết máy dọc theo các trục X, Y và Z. Chức năng chính của nó là đảm bảo chuyển động trơn tru, chính xác và ổn định trong quá trình gia công.
Hệ thống dẫn hướng CNC điển hình bao gồm các thanh dẫn hướng, các khối di chuyển hoặc bề mặt trượt, và một hệ thống bôi trơn. Khi trục máy di chuyển, hệ thống dẫn hướng sẽ dẫn hướng chuyển động dọc theo một đường cố định đồng thời hỗ trợ các lực cắt sinh ra trong quá trình gia công. Điều này giúp duy trì độ chính xác định vị và sự ổn định của máy trong suốt quá trình gia công.
So với các hệ thống dẫn hướng máy công cụ truyền thống, hệ thống dẫn hướng CNC hiện đại mang lại một số ưu điểm:
Hiệu suất của máy CNC phụ thuộc rất nhiều vào thiết kế ray dẫn hướng, đó là lý do tại sao ray dẫn hướng được coi là một trong những bộ phận cấu trúc quan trọng nhất của trung tâm gia công.
Không phải tất cả các ray dẫn hướng CNC đều được thiết kế cho cùng một mục đích. Một số tập trung vào chuyển động tốc độ cao và độ chính xác, trong khi những loại khác được chế tạo để đảm bảo độ cứng vững và khả năng cắt gọt mạnh mẽ. Hiểu được sự khác biệt này có thể giúp bạn lựa chọn máy phù hợp hơn với yêu cầu sản xuất của mình.
Các loại ray dẫn hướng phổ biến nhất được sử dụng trong các trung tâm gia công CNC bao gồm ray dẫn hướng bi tuyến tính, ray dẫn hướng con lăn, ray dẫn hướng hộp và ray dẫn hướng thủy tĩnh.
Ray dẫn hướng bi tuyến tính là gì?

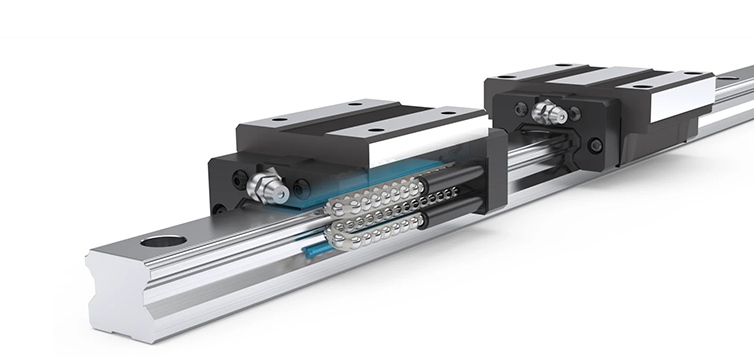

Hệ thống dẫn hướng bi tuyến tính sử dụng các viên bi thép tuần hoàn giữa thanh dẫn hướng và khối dẫn hướng. Khi trục chuyển động, các viên bi lăn liên tục bên trong khối dẫn hướng, giảm ma sát và cho phép chuyển động trơn tru, chính xác.
Đây là một trong những loại đường ray dẫn hướng phổ biến nhất được tìm thấy trong các công trình hiện đại. trung tâm gia công thẳng đứng và các máy CNC tốc độ cao.
Những lợi ích
Nhược điểm
Ray dẫn hướng con lăn là gì?

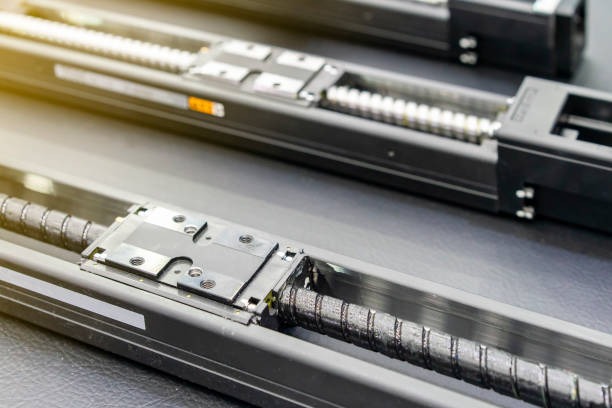

Ray dẫn hướng con lăn hoạt động tương tự như ray dẫn hướng bi nhưng sử dụng các con lăn hình trụ thay vì các viên bi thép. Diện tích tiếp xúc lớn hơn cho phép ray dẫn hướng chịu được tải trọng cao hơn trong khi vẫn duy trì độ chính xác chuyển động tuyệt vời.
Nhiều trung tâm gia công hiệu năng cao sử dụng ray dẫn hướng con lăn để đạt được sự cân bằng giữa tốc độ và độ cứng vững.
Những lợi ích
Nhược điểm
Thanh dẫn hướng dạng hộp là gì?
Ray dẫn hướng dạng hộp, còn được gọi là ray dẫn hướng cứng, sử dụng các bề mặt tiếp xúc trượt lớn thay vì các phần tử lăn. Các bề mặt dẫn hướng được mài chính xác và bôi trơn bằng dầu để giảm ma sát trong quá trình chuyển động.
Các thanh dẫn hướng dạng hộp thường được sử dụng trong các trung tâm gia công cơ khí hạng nặng. máy khoan ngang, Và máy giàn lớn.
Những lợi ích
Nhược điểm
Đường dẫn thủy tĩnh là gì?
Hệ thống dẫn hướng thủy tĩnh sử dụng dầu áp suất cao để tạo ra một lớp dầu mỏng giữa các bề mặt dẫn hướng. Do các bộ phận chuyển động không tiếp xúc trực tiếp với nhau, ma sát và mài mòn được giảm thiểu đáng kể.
Loại ray dẫn hướng này chủ yếu được sử dụng trong các thiết bị CNC siêu chính xác và cao cấp.
Những lợi ích
Nhược điểm
Mỗi loại ray dẫn hướng đều có những ưu điểm khác nhau. Ray dẫn hướng bi tuyến tính ưu tiên tốc độ và hiệu quả, ray dẫn hướng con lăn cân bằng giữa tốc độ và độ cứng vững, ray dẫn hướng hộp phù hợp cho gia công cắt nặng, và ray dẫn hướng thủy lực được thiết kế cho các ứng dụng siêu chính xác. Sự lựa chọn tốt nhất phụ thuộc vào vật liệu gia công, điều kiện cắt và mục tiêu sản xuất của bạn.
Việc lựa chọn ray dẫn hướng phù hợp không phải là tìm kiếm tùy chọn tiên tiến nhất, mà là tìm ra loại phù hợp nhất với yêu cầu gia công của bạn. Các loại ray dẫn hướng khác nhau được thiết kế cho các mục tiêu sản xuất khác nhau, và sự lựa chọn đúng đắn có thể cải thiện hiệu quả gia công, chất lượng bề mặt và hiệu suất tổng thể của máy.
Bảng dưới đây cung cấp sự so sánh nhanh chóng giữa các loại ray dẫn hướng CNC phổ biến nhất.
Tính năng | Ray dẫn hướng bi tuyến tính | Đường ray dẫn hướng con lăn | Đường dẫn hộp | Đường dẫn thủy tĩnh |
Tốc độ di chuyển | Xuất sắc | Xuất sắc | Vừa phải | Vừa phải |
Độ chính xác định vị | Xuất sắc | Xuất sắc | Rất tốt | Xuất sắc |
Độ cứng | Tốt | Rất tốt | Xuất sắc | Xuất sắc |
Khả năng chịu tải | Tốt | Rất tốt | Xuất sắc | Xuất sắc |
Giảm chấn rung động | Hội chợ | Tốt | Xuất sắc | Xuất sắc |
Khả năng cắt mạnh mẽ | Tốt | Rất tốt | Xuất sắc | Xuất sắc |
BẢO TRÌ | Dễ | Dễ | Vừa phải | Tổ hợp |
Trị giá | Thấp | Trung bình | Trung bình | Cao |
Trong hầu hết các trung tâm gia công hiện đại, ray dẫn hướng bi và ray dẫn hướng con lăn là những lựa chọn phổ biến nhất vì chúng mang lại tốc độ và độ chính xác tuyệt vời. Ray dẫn hướng hộp vẫn được ưa chuộng trong các ứng dụng tải nặng, nơi độ cứng vững và khả năng cắt quan trọng hơn tốc độ chuyển động nhanh. Ray dẫn hướng thủy lực thường được dành riêng cho gia công siêu chính xác, nơi yêu cầu độ chính xác tối đa.
1. Loại ray dẫn hướng nào được sử dụng phổ biến nhất trong các trung tâm gia công CNC?
Ray dẫn hướng bi tuyến tính là loại ray dẫn hướng được sử dụng phổ biến nhất trong các trung tâm gia công CNC hiện đại. Chúng mang lại sự cân bằng tốt giữa tốc độ, độ chính xác và chi phí, làm cho chúng phù hợp với nhiều ứng dụng gia công khác nhau.
2. Sự khác biệt giữa ray dẫn hướng bi và ray dẫn hướng con lăn là gì?
Cả hai đều là hệ thống dẫn hướng tuyến tính, nhưng dẫn hướng con lăn sử dụng con lăn hình trụ thay vì bi. Điều này giúp dẫn hướng con lăn có độ cứng và khả năng chịu tải cao hơn, phù hợp với các ứng dụng gia công đòi hỏi khắt khe hơn.
3. Loại ray dẫn hướng nào là tốt nhất cho việc sản xuất khuôn mẫu?
Các ray dẫn hướng bi tuyến tính và ray dẫn hướng con lăn thường được sử dụng trong sản xuất khuôn mẫu vì chúng mang lại độ chính xác cao, chuyển động mượt mà và gia công hiệu quả các chi tiết khuôn mẫu phức tạp.
4. Ray dẫn hướng tuyến tính có phù hợp cho gia công thép không?
Đúng vậy. Máy gia công ray dẫn hướng tuyến tính hiện đại có thể xử lý hiệu quả việc gia công thép. Tuy nhiên, đối với việc cắt liên tục các phôi thép lớn, ray dẫn hướng dạng hộp có thể mang lại độ ổn định và hiệu suất cắt tốt hơn.
5. Loại ray dẫn hướng nào là tốt nhất cho việc cắt vật liệu nặng?
Các loại ray dẫn hướng dạng hộp thường được ưa chuộng trong gia công cắt hạng nặng vì chúng có độ cứng cao hơn, khả năng chịu tải mạnh hơn và khả năng hấp thụ rung động tốt hơn trong các thao tác gia công mạnh mẽ.
6. Làm thế nào để chọn thanh dẫn hướng phù hợp cho máy CNC của tôi?
Hệ thống dẫn hướng tốt nhất phụ thuộc vào vật liệu, kích thước phôi, yêu cầu cắt gọt và mục tiêu sản xuất của bạn. Gia công tốc độ cao thường được hưởng lợi từ hệ thống dẫn hướng tuyến tính, trong khi gia công tải nặng thường ưu tiên hệ thống dẫn hướng dạng hộp. Hiểu rõ ứng dụng của bạn là chìa khóa để lựa chọn máy móc phù hợp.
Các loại ray dẫn hướng CNC khác nhau được thiết kế cho các nhiệm vụ gia công khác nhau. Ray dẫn hướng bi tuyến tính tập trung vào tốc độ và hiệu quả, ray dẫn hướng con lăn cung cấp sự cân bằng giữa tốc độ và độ cứng vững, trong khi ray dẫn hướng hộp phù hợp hơn cho việc cắt vật liệu nặng.
Không có một phương pháp dẫn hướng nào là tốt nhất cho mọi ứng dụng. Sự lựa chọn đúng đắn phụ thuộc vào vật liệu, yêu cầu gia công và mục tiêu sản xuất của bạn. Hiểu rõ những khác biệt này có thể giúp bạn chọn được máy CNC đáp ứng được hiệu suất mà doanh nghiệp bạn cần.
