Khi mới tìm hiểu về máy CNC 5 trục, nhiều người thường cho rằng chúng đều giống nhau.
Nhưng một khi bạn bắt đầu so sánh các mẫu, bạn sẽ nhanh chóng nhận thấy những khác biệt lớn — về giá cả, cấu trúc, kích thước và hiệu năng.
Một số máy móc được thiết kế để gia công các chi tiết khuôn nhỏ, đòi hỏi độ chính xác cao.
Một số khác được chế tạo để sản xuất các linh kiện hàng không vũ trụ cỡ lớn.
Mặc dù tất cả đều tự nhận là "van 5 trục", nhưng khả năng thực sự của chúng có thể khác nhau đáng kể.
Vậy điều gì làm nên sự khác biệt giữa chúng?
Câu trả lời nằm ở cấu hình máy.
Các loại máy CNC 5 trục khác nhau Ảnh hưởng đến độ ổn định gia công, khả năng sản xuất phôi, độ hoàn thiện bề mặt và hiệu quả sản xuất tổng thể.
Không phải tất cả các máy 5 trục đều có cấu trúc giống nhau, và việc hiểu rõ những khác biệt này là điều cần thiết trước khi đầu tư.
Trong bài viết này, chúng ta sẽ giới thiệu các loại máy CNC 5 trục chính và giải thích cách mỗi cấu hình ảnh hưởng đến hiệu suất gia công thực tế.
Máy CNC 5 trục là một trung tâm gia công tiên tiến có khả năng di chuyển dụng cụ cắt hoặc phôi dọc theo năm trục khác nhau.
Nó bao gồm:
Ba trục tuyến tính: X, Y và Z
Hai trục quay: thường là A, B hoặc C
Các trục quay bổ sung cho phép dụng cụ tiếp cận phôi từ nhiều góc độ mà không cần định vị lại chi tiết.
Trên thực tế, điều này có nghĩa là máy có thể gia công các hình dạng phức tạp, các hốc sâu và các bề mặt cong chỉ trong một lần thiết lập.
Trong máy gia công 3 trục truyền thống, dụng cụ cắt chỉ di chuyển lên/xuống, trái/phải và tiến/lùi. Để gia công nhiều mặt, người vận hành phải tháo kẹp và định vị lại chi tiết.
Máy CNC 5 trục loại bỏ hạn chế này.
Bằng cách bổ sung chuyển động quay, máy có thể:
Nghiêng bàn làm việc
Xoay đầu trục chính
Hoặc kết hợp cả hai động tác.
Điều này cho phép gia công đồng thời trên nhiều bề mặt trong khi vẫn duy trì một điểm kẹp duy nhất.
So với gia công 3 trục, hệ thống 5 trục mang lại những ưu điểm sau:
Hiệu quả gia công cao hơn
Độ chính xác hình học được cải thiện
Bề mặt hoàn thiện tốt hơn trên các bộ phận phức tạp
Giảm thời gian thiết lập
Sai số định vị tích lũy thấp hơn
Đối với các ngành công nghiệp như hàng không vũ trụ, chế tạo khuôn mẫu, linh kiện y tế và kỹ thuật chính xác cao, khả năng gia công 5 trục thường là yếu tố thiết yếu chứ không phải là tùy chọn.
Mặc dù tất cả các máy CNC 5 trục đều có khả năng gia công đa hướng, nhưng cấu hình kết cấu của chúng ảnh hưởng đáng kể đến hiệu suất, phạm vi kích thước chi tiết và tính phù hợp với ngành công nghiệp.
Dưới đây là các loại máy CNC 5 trục chính và cách chúng thường được sử dụng trong môi trường sản xuất thực tế.
Sự miêu tả

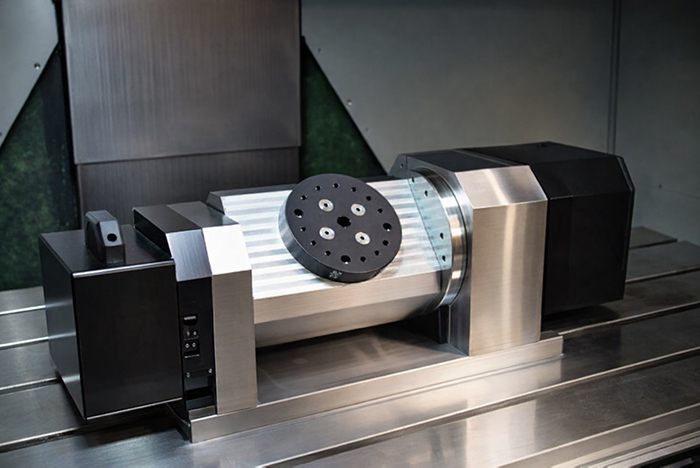

A Máy CNC 5 trục kiểu trục xoay Máy tích hợp cả hai trục quay vào bàn làm việc. Bàn có thể nghiêng và xoay, trong khi trục chính vẫn cố định theo phương thẳng đứng. Cấu trúc này tạo ra một nền tảng gia công nhỏ gọn và chắc chắn, đặc biệt phù hợp cho các công việc gia công đường viền đòi hỏi độ chính xác cao.
Các ngành công nghiệp điển hình
Loại máy này được sử dụng rộng rãi trong sản xuất khuôn mẫu, sản xuất thiết bị y tế và gia công các linh kiện hàng không vũ trụ nhỏ. Trong các xưởng chế tạo khuôn mẫu, máy tiện trục xoay được đánh giá cao về độ ổn định trong quá trình gia công tốc độ cao. Trong lĩnh vực y tế, chúng thường được sử dụng để gia công các hình dạng cấy ghép phức tạp, nơi độ chính xác và chất lượng bề mặt là rất quan trọng. Các nhà cung cấp hàng không vũ trụ có thể sử dụng chúng cho các khung đỡ kết cấu nhỏ hơn hoặc các linh kiện nhôm chính xác.
Các bộ phận phù hợp
Máy tiện trục xoay lý tưởng cho các bộ phận như khuôn ép phun, khuôn đúc áp lực, cấy ghép chỉnh hình, cánh tuabin nhỏ và vỏ nhôm phức tạp. Các bộ phận này thường yêu cầu gia công đa bề mặt, dung sai chặt chẽ và độ hoàn thiện bề mặt cao trong một không gian làm việc nhỏ gọn.
Những lợi ích
Độ cứng kết cấu tuyệt vời
Độ chính xác gia công đường viền cao
Kích thước nhỏ gọn
Gia công nhiều bề mặt hiệu quả
Nhược điểm
Khả năng gia công với kích thước phôi hạn chế
Tải trọng bàn hạn chế hơn so với các hệ thống kiểu đầu.
Sự miêu tả

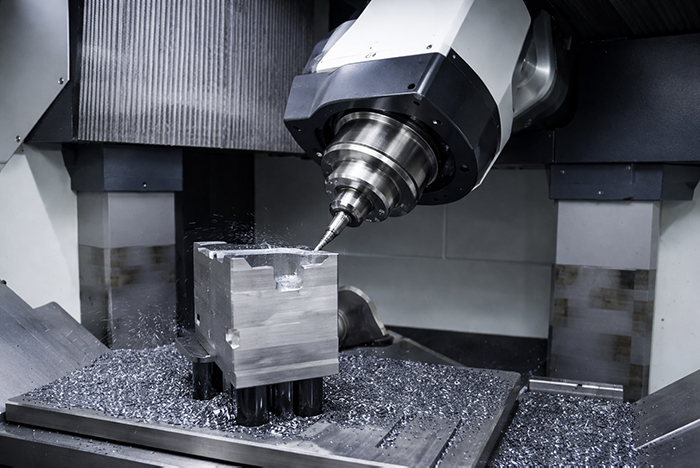

Trong cấu hình đầu/đầu, cả hai trục quay đều được tích hợp vào đầu trục chính thay vì bàn máy. Bàn làm việc vẫn cố định trong khi trục chính nghiêng và xoay để tiếp cận phôi từ nhiều góc độ.
Cấu trúc này đặc biệt có lợi khi gia công các chi tiết lớn hoặc nặng.
Các ngành công nghiệp điển hình
Máy phay 5 trục kiểu đầu thường được sử dụng trong ngành hàng không vũ trụ, ô tô, sản xuất kết cấu, ứng dụng quốc phòng và sản xuất thiết bị năng lượng. Các nhà sản xuất hàng không vũ trụ sử dụng chúng để gia công khung nhôm kết cấu, các bộ phận titan và các bộ phận chịu tải phức tạp. Các nhà cung cấp phụ tùng ô tô dựa vào chúng để gia công các khuôn mẫu lớn và vỏ kết cấu.
Các bộ phận phù hợp
Những máy móc này rất phù hợp để gia công các bộ phận cấu trúc máy bay, vỏ động cơ, vỏ hộp số, khung nhôm lớn và các giá đỡ phức tạp bằng titan trong ngành hàng không vũ trụ. Do bàn máy không xoay, nên các chi tiết nặng hơn có thể được gia công an toàn và hiệu quả hơn.
Những lợi ích
Thích hợp cho các linh kiện lớn và nặng.
Khả năng truy cập công cụ linh hoạt cho các hình học phức tạp
Không có giới hạn tải trọng cho bàn xoay
Nhược điểm
Cấu trúc cơ khí phức tạp hơn
Đầu tư thiết bị cao hơn
Các yếu tố cần xem xét thêm về bảo trì
Sự miêu tả
Cấu hình bàn/bàn đặt cả hai trục quay bên trong hệ thống bàn, trong khi đầu trục chính vẫn cố định. Thiết kế này tập trung vào độ chính xác định vị và hiệu suất cấu trúc cân bằng.
Nó cung cấp môi trường gia công ổn định cho các chi tiết chính xác cỡ trung bình.
Các ngành công nghiệp điển hình
Loại này thường được sử dụng trong các ngành công nghiệp cơ khí chính xác, sản xuất dụng cụ và đồ gá, sản xuất thiết bị y tế và gia công linh kiện điện tử. Nó đặc biệt được đánh giá cao khi độ lặp lại và độ chính xác hình học là rất quan trọng trong các chu kỳ sản xuất dài.
Các bộ phận phù hợp
Các ứng dụng điển hình bao gồm vỏ chính xác, đồ gá dụng cụ, giá đỡ độ chính xác cao, các bộ phận cơ khí phức tạp và các bộ phận kết cấu cỡ trung bình yêu cầu gia công đa góc. Những bộ phận này thường đòi hỏi độ chính xác kích thước nhất quán và khả năng kiểm soát đường viền ổn định.
Những lợi ích
Độ chính xác định vị cao
Cấu trúc ổn định và cân bằng
Khả năng lặp lại đáng tin cậy
Nhược điểm
Giới hạn kích thước phôi trung bình
Hệ thống quay đòi hỏi hiệu chuẩn chính xác.
Sự miêu tả

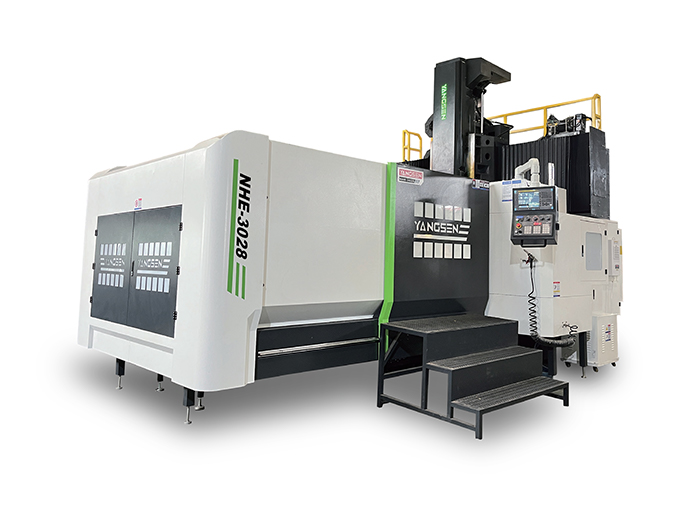

A Máy CNC 5 trục kiểu giàn Máy có cấu trúc khung dạng cầu được thiết kế cho gia công quy mô lớn. Nó thường kết hợp hệ thống khung cổng với cấu hình đầu xoay, cho phép gia công các chi tiết có kích thước lớn.
Loại này chú trọng vào độ cứng cáp và hiệu suất chịu tải nặng.
Các ngành công nghiệp điển hình
Máy phay giàn 5 trục được sử dụng rộng rãi trong sản xuất hàng không vũ trụ, sản xuất thiết bị điện gió, đóng tàu, vận tải đường sắt và công nghiệp máy móc hạng nặng. Chúng đặc biệt phù hợp với các lĩnh vực yêu cầu gia công các cấu kiện kết cấu lớn với độ ổn định kích thước cao.
Các bộ phận phù hợp
Các chi tiết điển hình bao gồm cấu trúc cánh máy bay, trục tuabin gió, khuôn mẫu lớn, linh kiện tàu thủy, khung thép nặng và cấu trúc dụng cụ composite cỡ lớn. Những linh kiện này thường vượt quá khả năng của các trung tâm gia công tiêu chuẩn và yêu cầu một nền tảng ổn định, khổ lớn.
Những lợi ích
Độ cứng cực cao
Thích hợp cho các linh kiện siêu lớn
Khả năng gia công mạnh mẽ, chịu tải nặng
Nhược điểm
Kích thước lắp đặt lớn
Yêu cầu cơ sở hạ tầng cao hơn
Chi phí đầu tư đáng kể
Các loại máy CNC 5 trục chính là gì?
Các loại chính bao gồm máy 5 trục kiểu trục xoay, kiểu đầu/đầu (đầu xoay), kiểu bàn/bàn và kiểu khung cổng. Sự khác biệt nằm ở vị trí của hai trục quay—hoặc ở bàn, ở đầu trục chính, hoặc ở cấu trúc khung cổng. Sự khác biệt về cấu trúc này ảnh hưởng đến độ cứng vững, khả năng gia công kích thước phôi và tính linh hoạt tổng thể của quá trình gia công.
Loại máy CNC 5 trục nào là tốt nhất để chế tạo khuôn mẫu?
Máy kiểu trục xoay thường được ưa chuộng trong sản xuất khuôn mẫu vì chúng cung cấp độ cứng cao và khả năng kiểm soát đường viền tuyệt vời trong không gian làm việc nhỏ gọn. Tuy nhiên, đối với các khuôn mẫu rất lớn, máy kiểu khung giàn 5 trục có thể phù hợp hơn do hành trình mở rộng và độ ổn định cấu trúc của nó.
Máy 5 trục kiểu đầu có tốt hơn cho việc gia công các bộ phận lớn trong ngành hàng không vũ trụ không?
Đúng vậy, cấu hình đầu/đầu thường được sử dụng trong ngành hàng không vũ trụ vì bàn làm việc được giữ cố định, cho phép gia công các chi tiết nặng hơn và lớn hơn mà không bị hạn chế bởi tải trọng quay. Cấu trúc này đặc biệt hữu ích cho khung máy bay, các bộ phận động cơ và các bộ phận kết cấu bằng nhôm hoặc titan.
Sự khác biệt giữa gia công đồng thời 5 trục và gia công 3+2 trục là gì?
Gia công đồng thời 5 trục cho phép cả năm trục chuyển động cùng một lúc, giúp gia công đường viền mượt mà và tạo ra bề mặt hoàn thiện vượt trội. Ngược lại, gia công 3+2 (còn gọi là gia công có chỉ số) khóa các trục quay ở vị trí cố định trong khi cắt bằng ba trục. Gia công đồng thời phù hợp hơn cho các bề mặt phức tạp, trong khi gia công 3+2 thường đủ cho gia công nhiều mặt với chi phí thấp hơn.
Máy CNC 5 trục có giá bao nhiêu?
Giá cả thay đổi đáng kể tùy thuộc vào loại máy, kích thước hành trình, hệ thống điều khiển và độ cứng vững của kết cấu. Các mẫu máy trục xoay nhỏ gọn thường yêu cầu vốn đầu tư thấp hơn so với các máy hàng không vũ trụ kiểu khung hoặc đầu lớn. Ngoài giá mua, người mua cần xem xét không gian lắp đặt, hệ thống dụng cụ và chi phí bảo trì dài hạn.
Làm thế nào để chọn cấu hình 5 trục phù hợp cho dây chuyền sản xuất của tôi?
Việc lựa chọn phụ thuộc vào nhiều yếu tố, bao gồm kích thước chi tiết, loại vật liệu, độ chính xác yêu cầu và khối lượng sản xuất. Các chi tiết chính xác nhỏ thường phù hợp với thiết kế trục xoay, trong khi các chi tiết kết cấu lớn có thể cần hệ thống kiểu đầu hoặc kiểu khung cổng. Việc lựa chọn cấu trúc máy phù hợp với yêu cầu ứng dụng quan trọng hơn là chỉ đơn thuần so sánh các thông số kỹ thuật.
Mặc dù tất cả các máy CNC 5 trục đều có chung nguyên lý cơ bản, nhưng cấu hình kết cấu của chúng tạo ra các đặc tính gia công rất khác nhau.
Vị trí của các trục quay — dù nằm trên bàn máy, đầu trục chính hay trong hệ thống khung đỡ — đều ảnh hưởng trực tiếp đến độ cứng vững, khả năng gia công phôi, tính linh hoạt trong gia công và độ ổn định lâu dài.
Thiết kế trục xoay thường được ưa chuộng cho các linh kiện nhỏ gọn, có độ chính xác cao.
Hệ thống kiểu đầu phù hợp hơn cho các bộ phận kết cấu lớn và nặng.
Cấu hình bàn/bàn tập trung vào độ chính xác và sự cân bằng trong định vị.
Máy dạng khung giàn hỗ trợ các ứng dụng siêu lớn và tải trọng nặng.
Không có một loại máy CNC 5 trục nào được coi là "tốt nhất" tuyệt đối.
Mỗi loại được thiết kế để phục vụ một môi trường sản xuất và mục tiêu gia công cụ thể.
Hiểu rõ những khác biệt về cấu trúc này giúp việc lựa chọn máy móc trở nên rõ ràng và chiến lược hơn, đặc biệt đối với các nhà sản xuất đang lên kế hoạch đầu tư dài hạn và tăng trưởng sản lượng.
Việc dành thời gian để đánh giá cấu hình, kích thước linh kiện và yêu cầu ứng dụng sẽ luôn dẫn đến những quyết định tự tin hơn.
