Bắt đầu với hệ thống vòng kín CNC không chỉ là một bước đơn giản - nó mở ra thế giới sản xuất chính xác. Do đó, phản hồi là cần thiết; bạn sẽ không thấy nó là một phần thưởng. Đó chính là: servo, cảm biến và mã lệnh hoạt động cùng nhau để tạo ra chuyển động chính xác như mong muốn.
Hãy tưởng tượng một hệ thống CNC như một ban nhạc; mọi thứ phải đồng bộ. Bộ truyền động, động cơ và bộ điều khiển đều thực hiện chức năng riêng của mình. Khi có gì đó sai lệch, phản hồi sẽ ngay lập tức điều chỉnh. Điều này giúp mọi thứ luôn chính xác. Các xưởng gia công thực tế áp dụng phương pháp này hàng ngày cho các linh kiện hàng không vũ trụ, thiết bị y tế và khuôn mẫu phức tạp.
Đối với bất kỳ ai đang tìm hiểu về gia công tiên tiến, việc tìm hiểu về hệ thống vòng kín CNC là điều không thể bỏ qua. Nó mang lại một lợi thế thực sự.
Hệ thống vòng kín CNC sử dụng phản hồi để điều khiển hoạt động gia công. Mỗi chuyển động được kiểm tra và sửa chữa ngay lập tức nếu cần. Khái niệm cơ bản hoạt động như sau: CNC ra lệnh "di chuyển đến đây", sau đó các cảm biến sẽ xác minh chuyển động đã diễn ra. Khi không khớp, hệ thống sẽ ngay lập tức điều chỉnh.
Hệ thống điều khiển vòng hở hoạt động khác; chúng chỉ gửi lệnh mà không kiểm tra kết quả. Trong hệ thống điều khiển vòng hở, các vấn đề trượt hoặc độ rơ chỉ có thể được phát hiện sau khi phôi đã hoàn thành. Khi đó đã quá muộn để thực hiện bất kỳ sửa đổi nào.
Hệ thống vòng kín CNC không phải là một thiết bị duy nhất xử lý mọi thứ. Nhiều bộ phận hoạt động cùng nhau để đảm bảo đường cắt chính xác và máy móc vận hành trơn tru. Khi bất kỳ bộ phận nào không được thiết lập đúng, độ chính xác sẽ bị ảnh hưởng. Đó chính là cách thức hoạt động của những hệ thống này.
Sau đây là lý do khiến họ thích thú.
Hầu hết các hệ thống đều sử dụng bộ mã hóa hoặc thang đo tuyến tính cho công việc này. Chúng luôn báo cáo vị trí chính xác của trục hoặc trục chính, giống như việc có mắt trên máy liên tục gửi thông tin cập nhật. Nếu không có thiết bị phản hồi, hệ thống vòng kín CNC không thể phát hiện khi có thứ gì đó trượt hoặc bỏ lỡ chuyển động.
Các động cơ này di chuyển máy và phản hồi ngay lập tức với các điều chỉnh. Hoạt động với các bộ truyền động điều khiển công suất và tốc độ, chúng giúp Hệ thống Vòng kín CNC điều chỉnh vị trí trong vài mili giây. Thời gian phản hồi tạo nên sự khác biệt.
Bộ điều khiển hoạt động như bộ não trung tâm. Nhận lệnh và phản hồi để kiểm tra xem chuyển động có chính xác hay không và điều chỉnh bất kỳ thông tin nào cần thiết. Bộ điều khiển tốt xử lý dữ liệu mã hóa tốc độ cao và điều chỉnh mà không bị chậm trễ, gây ảnh hưởng đến hiệu suất.
Các hệ thống vòng kín CNC hiện đại dựa vào các thuật toán phức tạp để xử lý dữ liệu phản hồi và áp dụng các hiệu chỉnh mà không bị hiệu chỉnh quá mức. Điều khiển PID (Tỷ lệ, Tích phân, Đạo hàm) là một phương pháp tiêu chuẩn được sử dụng cho công việc này.
Việc khởi động một hệ thống vòng kín CNC cho thấy một quy trình vừa đơn giản vừa cực kỳ hiệu quả. Bộ điều khiển gửi một lệnh cụ thể đến động cơ servo hoặc động cơ bước vòng kín, chẳng hạn như "Di chuyển bàn máy đến 5 mm". Nghe có vẻ khá cơ bản. Nhưng đây mới là lúc mọi thứ trở nên thú vị. Trong khi động cơ đang chuyển động, bộ mã hóa hoặc thang đo tuyến tính sẽ theo dõi vị trí thực tế của nó. Thông tin đó được gửi trực tiếp trở lại bộ điều khiển.
Bộ điều khiển sau đó thực hiện so sánh nhanh giữa những gì đã xảy ra và những gì dự kiến sẽ xảy ra. Khi bộ mã hóa báo cáo "Thực tế là 4,98 mm", hệ thống nhận ra rằng nó bị lệch một chút. Nó không bỏ qua điều này và tiếp tục. Thay vào đó, nó gửi lệnh hiệu chỉnh tức thời - "Thêm 0,02 mm nữa" - và quay lại mục tiêu. Toàn bộ chu trình ra lệnh, di chuyển, phản hồi, so sánh và hiệu chỉnh này diễn ra hàng trăm hoặc hàng nghìn lần mỗi giây. Đó là cách các chi tiết luôn nằm trong phạm vi dung sai chặt chẽ, ngay cả khi cắt xuyên qua vật liệu cứng hoặc chạy trong thời gian dài.
Công suất thực sự đến từ nhiều vòng điều khiển hoạt động cùng nhau. Vòng dòng điện tốc độ cao xử lý mô-men xoắn, vòng vận tốc duy trì tốc độ chính xác, và vòng vị trí khóa mọi thứ vào đúng vị trí. Mỗi vòng kết nối với vòng tiếp theo, tất cả đều được quản lý thông qua thuật toán PID liên tục điều chỉnh đầu ra dựa trên phản hồi đầu vào.
Điều gì sẽ xảy ra khi dụng cụ va chạm với vật gì đó bất ngờ, chẳng hạn như đồ gá bị lệch hoặc một khối vật liệu cứng? Hệ thống Vòng kín CNC phát hiện ngay lập tức các điểm dừng hoặc độ lệch, đảm bảo hoạt động trơn tru. Bộ mã hóa sẽ báo cáo sự cố, bộ điều khiển nhận ra nó không thể theo kịp, và báo động sẽ kêu hoặc công việc dừng lại. Điều này giúp cả chi tiết và dụng cụ không bị hư hỏng.
Tốc độ rất quan trọng ở đây. Điều khiển vòng kín hoạt động nhanh hơn nhiều so với nhấp nháy, với hàng nghìn chu kỳ mỗi giây. Phản ứng nhanh này giúp các chuyển động mượt mà, ổn định và chính xác. Khi có thay đổi trong quá trình cắt, hệ thống sẽ thích ứng ngay lập tức.
Vậy thì vấn đề lớn ở đây là gì? Tại sao phải bận tâm đến Hệ thống vòng kín CNC khi hệ thống vòng hở vẫn có thể sản xuất được các chi tiết?
Vấn đề không phải là chế tạo từng bộ phận. Vấn đề là làm cho chúng đúng - ít lỗi hơn, ít lãng phí hơn và độ chính xác được lặp lại trong mỗi lần.

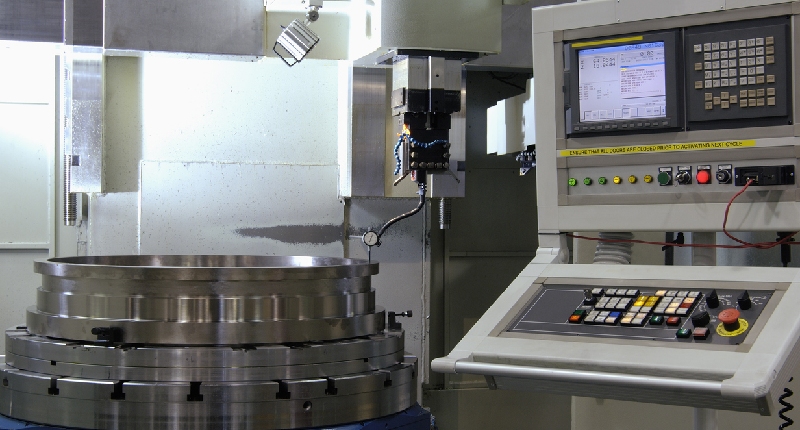

Sau đây là những gì xảy ra khi một hệ thống vòng kín CNC được lắp đặt trên các máy móc, chẳng hạn như trung tâm gia công đứng như máy VMC YSL-1580, máy tiện CNC hoặc máy phay cổng trục.
Hệ thống vòng kín CNC thực hiện những điều chỉnh nhỏ trong quá trình cắt. Máy không chỉ làm theo lệnh mà không suy nghĩ. Nó kiểm tra từng chuyển động và khắc phục sự cố ngay lập tức. Các chi tiết luôn nằm trong phạm vi dung sai chặt chẽ, ngay cả khi gia công đường dài hoặc hình dạng phức tạp.
Độ chính xác ở đây mang ý nghĩa thực sự. Với khả năng giám sát vị trí liên tục, Hệ thống Vòng kín CNC giữ cho đường chạy dao luôn đúng hướng. Điều này giúp giảm thiểu các vấn đề do độ rơ, cong vênh hoặc giãn nở nhiệt. Các chi tiết được sản xuất đúng thông số kỹ thuật, đồng nghĩa với việc giảm thiểu phế liệu và chi phí gia công lại.
Quá trình gia công có thể xảy ra sai sót. Trượt, bỏ sót bước, dụng cụ bị mòn và rung động xuất hiện. Hệ thống vòng kín CNC phát hiện những vấn đề nhỏ này trước khi chúng trở thành vấn đề lớn, tốn kém. Nó khắc phục ngay lập tức, giúp mọi thứ ổn định ngay cả khi đường cắt trở nên khó khăn.
Phản hồi tạo nên sự khác biệt của Hệ thống Vòng kín CNC so với các hệ thống khác. Dữ liệu thời gian thực được thu thập bởi các cảm biến và bộ mã hóa và truyền ngay lập tức đến bộ điều khiển. Điều này cho phép định tuyến lại hoặc thay đổi tốc độ theo yêu cầu của máy, như thể nó đang được giám sát cho từng chuyển động.
Sự thay đổi vật liệu, thay đổi nhiệt độ hoặc tải trọng dụng cụ có thể gây ra hiện tượng trôi. Hệ thống vòng kín CNC sẽ phát hiện những thay đổi này và điều chỉnh ngay lập tức. Quá trình gia công vẫn ổn định và có thể dự đoán được bất kể hoàn cảnh nào.
Độ chính xác không có nghĩa là chậm. Nhờ Hệ thống Vòng kín CNC, thời gian chu kỳ được rút ngắn. Tốc độ cao đạt được mà vẫn đảm bảo độ chính xác. Hoàn thành được nhiều chi tiết hơn và thời gian gia công được sử dụng hiệu quả hơn.
Đối với gia công không cần đèn, Hệ thống vòng kín CNC trở nên thiết yếu. Nó giúp giảm nhu cầu điều chỉnh thủ công, cho phép máy móc hoạt động độc lập mà vẫn duy trì chất lượng sản phẩm trong suốt quá trình.
So sánh hệ thống vòng kín CNC với hệ thống vòng hở cho thấy sự khác biệt rõ rệt trong cách xử lý điều khiển. Hệ thống vòng hở gửi lệnh đến động cơ và mặc định mọi thứ hoạt động tốt. Không kiểm tra. Không theo dõi. Khi máy bỏ sót một bước hoặc trượt tải, hệ thống không hề hay biết. Lỗi đó sẽ hiển thị trên chi tiết hoàn thiện.
Hệ thống vòng kín CNC kiểm tra từng chuyển động. Mã hóa thời gian thực hoặc thang đo tuyến tính đo vị trí thực tế và so sánh với vị trí được chỉ thị, hiệu chỉnh ngay khi phát hiện bất kỳ sự không khớp nào. Giống như khi bạn có người kiểm tra từng chuyển động, từng phút một, để đảm bảo độ chính xác tuyệt đối.
Chính phản hồi này tạo nên sự khác biệt của Hệ thống Vòng kín CNC so với bất kỳ hệ thống nào khác. Các cảm biến cung cấp dữ liệu liên tục về vị trí và tốc độ, và bộ điều khiển có thể liên tục thích ứng với chuyển động. Các vòng hở không có phản hồi như vậy và do đó dễ bị bỏ qua các bước, va đập và lỗi, đặc biệt là khi gia công với khối lượng lớn.
Nói một cách đơn giản, hệ thống vòng kín quan sát những gì đang diễn ra. Hệ thống vòng hở chỉ biết khoanh tay và hy vọng điều tốt đẹp nhất.
Hệ thống vòng kín CNC có thể phát hiện lỗi ngay khi chúng xảy ra. Khi dụng cụ bị uốn cong dưới tải hoặc thay đổi nhiệt gây ra hiện tượng trôi, hệ thống vòng kín sẽ tự động bù trừ. Nó xây dựng dung sai chặt chẽ và đảm bảo tính nhất quán của chi tiết tốt hơn trên toàn bộ quy trình sản xuất.
Hệ thống mở sẽ cho phép tích lũy sai số dung sai, đặc biệt là trong các thao tác dài hoặc phức tạp. Thiết bị vẫn tiếp tục hoạt động khi bỏ qua một bước. Kết quả là một bộ phận không đạt tiêu chuẩn.
Hệ thống vòng hở ít tốn kém hơn và dễ lắp đặt hơn. Chúng phù hợp cho các công việc cơ bản và các dự án sở thích, nơi độ chính xác không phải là yếu tố quyết định, hoặc một số phế liệu có thể chấp nhận được.
Hệ thống vòng kín CNC đòi hỏi nhiều chi phí ban đầu hơn cho bộ mã hóa, bộ điều khiển tiên tiến và động cơ servo. Tuy nhiên, nó giúp giảm thiểu phế liệu, chi phí gia công lại và hỏng hóc dụng cụ theo thời gian. Trong môi trường sản xuất, điều này giúp tiết kiệm chi phí về lâu dài.
Hệ thống vòng hở phù hợp để xử lý các đường cắt đơn giản, tạo mẫu số lượng ít hoặc chế biến gỗ, trong đó sai số nhỏ không đáng kể. Đối với các công việc đòi hỏi độ chính xác cao như hàng không vũ trụ, y tế, chế tạo khuôn mẫu và sản xuất phụ tùng ô tô, Hệ thống vòng kín CNC là điều cần thiết.
Tại Yangsen, nhiều trung tâm gia công đứng CNC và máy phay CNC được thiết kế để hoạt động với hệ thống điều khiển vòng kín. Điều này cho phép các xưởng nâng cấp mà không gặp nhiều khó khăn và đáp ứng dung sai chặt chẽ hơn.
So sánh nhanh
Tính năng | CNC vòng hở | Hệ thống vòng kín CNC |
Nhận xét | Không có | Thời gian thực thông qua bộ mã hóa/thang đo |
Sửa lỗi | Không có | Sửa chữa ngay lập tức |
Sự chính xác | Tùy thuộc vào thiết lập | Độ chính xác cao và ổn định |
Trị giá | Thấp hơn ở phía trước | Cao hơn nhưng tiết kiệm chi phí về lâu dài |
Sử dụng lý tưởng | Các công việc cơ bản, độ chính xác thấp | Môi trường sản xuất có độ chính xác cao |
Sau đây là những lý do thực sự khiến mọi người đầu tư vào Hệ thống Vòng kín CNC. Đó là những cỗ máy có khả năng xử lý dung sai chặt chẽ, thời gian sản xuất dài và các vấn đề bất ngờ.
Việc cắt thanh giằng cánh hoặc cánh tua-bin đòi hỏi dung sai xuống đến vài micron. Vòng lặp khép kín giữ cho dụng cụ được định vị chính xác. Bề mặt hoàn thiện luôn hoàn hảo. Chứng nhận luôn được cập nhật.
Đầu xi-lanh và các bộ phận truyền động cần hình dạng nhất quán qua hàng nghìn chu kỳ. Phản hồi vòng kín đảm bảo tính lặp lại, đảm bảo mọi bộ phận đều được sản xuất đồng nhất.
Cho dù là khuôn ép nhựa hay khuôn đúc khuôn, bề mặt phải hoàn hảo. Hệ thống vòng kín CNC xử lý các thay đổi hướng và hình dạng phức tạp mà không bị rung lắc.
Phục hình, cấy ghép và mão răng - ngay cả một sai lệch nhỏ cũng có thể gây nguy hiểm. Hệ thống vòng kín đảm bảo mọi đường cắt chính xác và được hiệu chuẩn đúng cách.
Việc cắt các tấm nhôm lớn hoặc kết cấu composite làm dấy lên mối lo ngại thực sự về sự giãn nở nhiệt và độ linh hoạt của kết cấu. Các hệ thống vòng kín sẽ điều chỉnh các biến số này trong quá trình cắt.
Không chỉ là độ chính xác. Mà còn là sự tự tin. Với Hệ thống Vòng kín CNC, số lượng chi tiết bị loại bỏ ít hơn, ít phải gia công lại hơn và lợi nhuận cao hơn cho những chi tiết hoàn toàn không thể hỏng hóc.
Việc lựa chọn Hệ thống vòng kín CNC phù hợp không phải là đoán mò - mà là kết hợp những gì cần thiết với những gì có sẵn và khả năng chi trả. Sau đây là cách để bạn cân nhắc kỹ lưỡng.
Dung sai nào quan trọng đối với công việc đang thực hiện? Khi gia công các bộ phận hàng không vũ trụ, khuôn mẫu chi tiết hoặc thiết bị y tế, độ chính xác là điều không thể thỏa hiệp. Hệ thống vòng kín CNC duy trì thông số kỹ thuật chặt chẽ một cách nhất quán. Tuy nhiên, đối với việc tạo mẫu, chế biến gỗ hoặc các công việc mà lỗi nhỏ không gây hại, các thiết lập đơn giản hơn có thể là đủ.
Các máy khác nhau đòi hỏi những cách tiếp cận khác nhau. Các trung tâm gia công đứng, máy nghiền ngangMáy tiện CNC và máy phay đều được hưởng lợi từ phản hồi. Một số máy sử dụng thang đo tuyến tính, trong khi một số khác sử dụng bộ mã hóa.
Sự khác biệt lớn ở đây: bộ mã hóa quay so với thang đo tuyến tính. Bộ mã hóa quay rẻ hơn và hiệu quả hơn khi xử lý các trục ngắn. Thang đo tuyến tính đắt hơn nhưng cung cấp độ chính xác tốt hơn trên khoảng cách xa hơn. Đối với công việc có dung sai cao, phản hồi tuyến tính tạo ra sự khác biệt thực sự.
Ngay cả các hệ thống phản hồi tốt cũng có thể gặp lỗi khi bộ điều khiển không thể xử lý dữ liệu nhanh. Hãy đảm bảo bộ điều khiển có thể xử lý vòng phản hồi hiệu quả. Kiểm tra xem bộ truyền động servo hoặc bộ điều khiển bước vòng kín có hỗ trợ phản hồi hay không. Một số bộ truyền động cũ không được thiết kế để đáp ứng tốc độ của Hệ thống vòng kín CNC hiện đại.
Chi phí ban đầu cao hơn; điều đó đúng. Nhưng hãy nhìn vào bức tranh toàn cảnh: ít phế liệu hơn, ít sự cố hơn, quy trình ổn định hơn. Trong các xưởng sản xuất khối lượng lớn hoặc độ chính xác cao, Hệ thống Vòng kín CNC thường tự hoàn vốn trong vòng một năm. Đừng chỉ cân nhắc chi phí mua sắm - hãy nghĩ đến lợi ích lâu dài.
Hệ thống vòng kín CNC giúp các bộ phận của bạn luôn chính xác, nhưng vẫn cần được bảo trì thường xuyên để hoạt động ổn định. Việc kiểm tra cơ bản và xử lý sự cố đơn giản giúp ngăn ngừa các sự cố nhỏ trở thành thời gian ngừng hoạt động tốn kém.
Cáp và kết nối bộ mã hóa cần được kiểm tra và bảo trì thường xuyên. Kết nối lỏng lẻo gây ra lỗi phản hồi vị trí, kích hoạt báo động hoặc dẫn đến lắp đặt sai vị trí linh kiện. Kiểm tra xem có bụi bẩn bám trên cân tuyến tính hoặc bộ mã hóa không. Vệ sinh cẩn thận bằng các phương pháp được nhà sản xuất khuyến nghị, vì các linh kiện này rất dễ bị hư hỏng.
Ngay cả Hệ thống Vòng kín CNC cũng cần hiệu chuẩn định kỳ để duy trì độ chính xác. Hãy chạy thử nghiệm cắt hoặc hiệu chuẩn trên bộ điều khiển để kiểm tra độ chính xác vị trí. Khi xảy ra hiện tượng trôi, hãy hiệu chuẩn lại hệ thống để duy trì dung sai chặt chẽ.
Hệ thống sẽ phát ra cảnh báo khi phát hiện lỗi vị trí vượt quá giới hạn cho phép. Đừng bỏ qua những cảnh báo này. Hãy chú ý ngay lập tức nếu có lỗi cáp, sai lệch bộ mã hóa hoặc lỗi bộ truyền động servo.
Hệ thống vòng kín CNC mang lại sự tự tin thực sự. Nó không phải là phép thuật - mà là sức mạnh giám sát. Cảm biến theo dõi mọi chuyển động; bộ điều khiển xử lý sự cố hoặc can thiệp khi cần thiết. Điều này tạo ra các chi tiết tốt hơn, ít sai sót hơn và sản xuất trơn tru hơn.
Hệ thống vòng hở đưa ra những dự đoán có căn cứ. Còn hệ thống vòng kín? Chúng hoạt động dựa trên dữ liệu thực tế. Độ chính xác, tính nhất quán và hiệu quả chênh lệch rất lớn. Các ngành công nghiệp như hàng không vũ trụ, chế tạo khuôn mẫu và sản xuất thiết bị y tế đều được hưởng lợi rất nhiều từ những hệ thống như vậy.
Máy CNC Yangsen thiết kế máy phay đứng, ngang và cổng trục để hoạt động liền mạch với các hệ thống vòng kín, cho phép bổ sung bộ mã hóa, bộ điều khiển servo và bộ điều khiển thông minh hơn khi cần thiết.
Đối với các bộ phận luôn đáp ứng được dung sai và tiết kiệm thời gian cũng như tiền bạc, Hệ thống vòng kín CNC xứng đáng được cân nhắc kỹ lưỡng. Hãy liên hệ để được hỗ trợ lựa chọn linh kiện hoặc lên kế hoạch nâng cấp.
