Phay chính xác cao cho sản xuất

Phay chính xác cao đóng vai trò quan trọng trong sản xuất hiện đại, nơi yêu cầu dung sai chặt chẽ và chất lượng đồng đều. Các ngành công nghiệp như hàng không vũ trụ, thiết bị y tế, phụ tùng ô tô và sản xuất khuôn mẫu phụ thuộc vào gia công chính xác để đáp ứng các tiêu chuẩn hiệu suất nghiêm ngặt. So với phay CNC tiêu chuẩn, phay chính xác cao tập trung vào độ chính xác đến từng micron, khả năng lặp lại ổn định và độ hoàn thiện bề mặt vượt trội. Để đạt được điều này, cần có cấu trúc máy CNC cứng cáp, khả năng điều khiển chuyển động đáng tin cậy, dụng cụ chất lượng cao và chiến lược gia công được tối ưu hóa.

Khi sản phẩm ngày càng phức tạp và đòi hỏi hiệu suất cao hơn, công nghệ phay chính xác giúp các nhà sản xuất cải thiện hiệu quả, giảm thiểu khuyết tật và duy trì chất lượng cạnh tranh trong sản xuất toàn cầu.

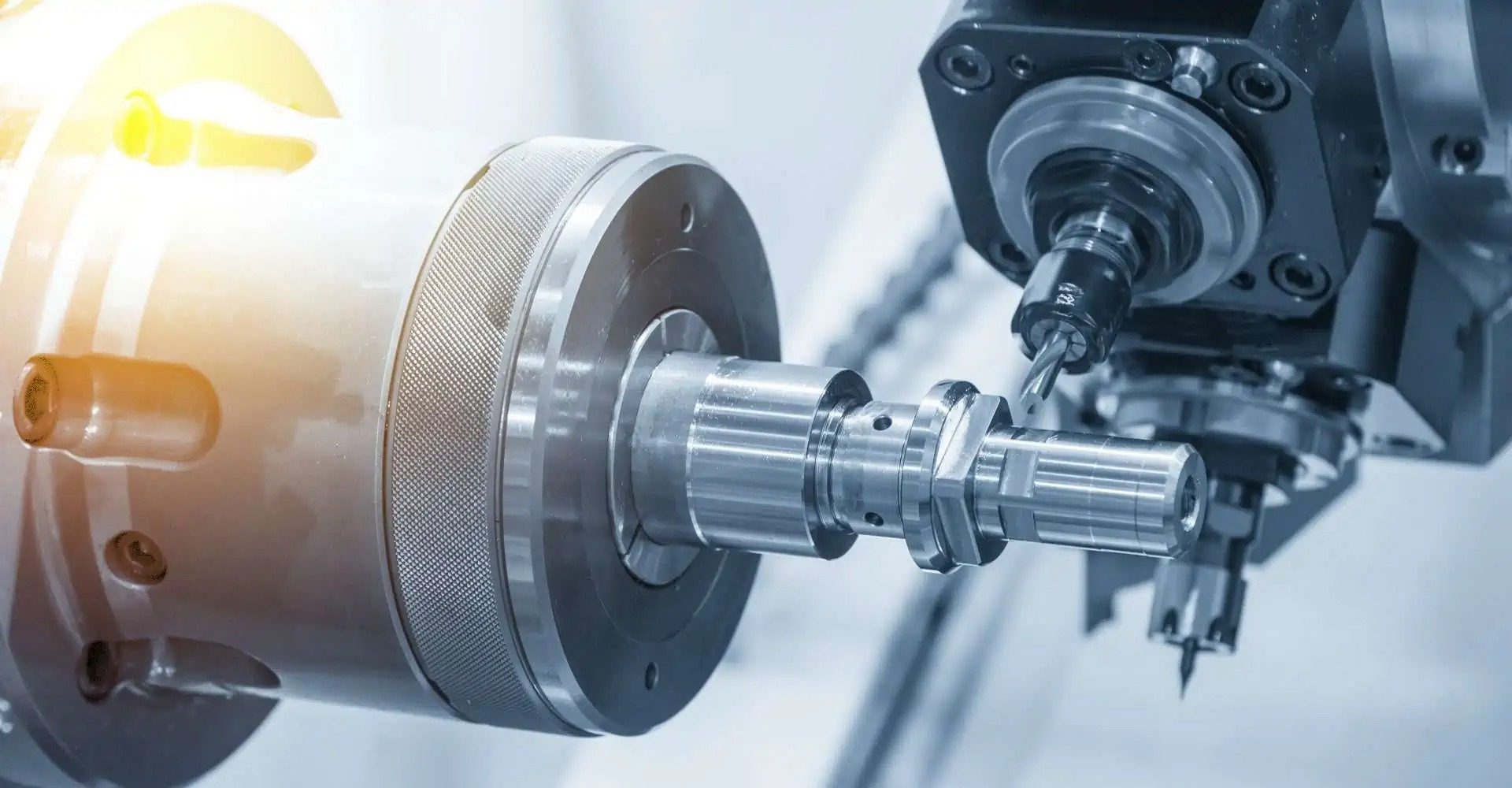

Phay độ chính xác cao là gì?

Phay độ chính xác cao là một quy trình gia công được thiết kế để sản xuất các chi tiết có độ chính xác kích thước cực kỳ chặt chẽ, thường nằm trong khoảng ±3–6 μm (±0,003–0,006 mm) tùy thuộc vào vật liệu, dụng cụ và yêu cầu ứng dụng. Độ chính xác này đảm bảo dung sai ổn định, khả năng lặp lại tuyệt vời và độ hoàn thiện bề mặt cao, đặc biệt khi gia công các hình dạng phức tạp hoặc các bề mặt chức năng quan trọng.

So với phay CNC thông thường, phay độ chính xác cao đòi hỏi độ cứng vững của máy, độ ổn định nhiệt, khả năng điều khiển chuyển động chính xác và các thông số cắt được tối ưu hóa. Công nghệ này thường được sử dụng trong các ngành công nghiệp như sản xuất khuôn mẫu, hàng không vũ trụ, thiết bị y tế, linh kiện ô tô và kỹ thuật chính xác, nơi mà ngay cả những sai lệch nhỏ cũng có thể ảnh hưởng đến hiệu suất, độ vừa vặn hoặc vòng đời sản phẩm.

Yêu cầu cốt lõi cho phay có độ chính xác cao

Phay có độ chính xác cao đòi hỏi một hệ thống CNC được thiết kế để duy trì độ chính xác, ổn định và khả năng lặp lại trong suốt quá trình gia công. Các yếu tố cốt lõi sau đây là thiết yếu để đạt được dung sai ở cấp độ micron.

Cấu trúc máy có độ cứng cao

Khung máy bằng gang đúc chịu lực cao tạo nền tảng cho gia công chính xác. Thiết kế bên trong được gia cố bằng gân tăng cường độ cứng và giảm thiểu biến dạng kết cấu trong quá trình cắt gọt mạnh. Với khả năng giảm rung mạnh mẽ, máy có thể duy trì độ ổn định và độ chính xác đồng đều, ngay cả trong các chu kỳ gia công dài.

Linh kiện chuyển động chính xác

Đường dẫn hướng tuyến tính chính xác đảm bảo chuyển động trục trơn tru, lặp lại, trong khi vít me bi có độ chính xác cao giúp duy trì độ chính xác định vị và giảm thiểu độ rơ. Khớp nối động cơ servo trực tiếp cải thiện khả năng phản hồi chuyển động và loại bỏ lỗi tích tụ, hỗ trợ đường chạy dao ổn định và chính xác cần thiết cho phay có độ chính xác cao.

Trục chính và hệ thống điều khiển

Trục chính tốc độ cao, ổn định nhiệt đảm bảo dao quay trơn tru và điều kiện cắt đồng nhất. Các hệ thống giao diện dao như BT, BBT hoặc HSK mang lại độ cứng vững và khả năng kiểm soát độ lệch tâm tốt hơn. Với phản hồi vòng kín và bù nhiệt, hệ thống điều khiển CNC duy trì độ chính xác trong quá trình gia công liên tục hoặc tốc độ cao.

Dụng cụ và gia công chính xác

Dụng cụ và gá kẹp là những yếu tố quan trọng để đạt được độ chính xác cao trong phay. Ngay cả với máy CNC tiên tiến, việc lựa chọn dụng cụ kém hoặc gá kẹp không ổn định có thể dẫn đến rung động, sai lệch kích thước, vết rung và bề mặt hoàn thiện không đồng đều. Gia công chính xác phụ thuộc vào việc kết hợp các dụng cụ cắt phù hợp, hệ thống gá kẹp tối ưu và chiến lược kẹp ổn định, có thể lặp lại.

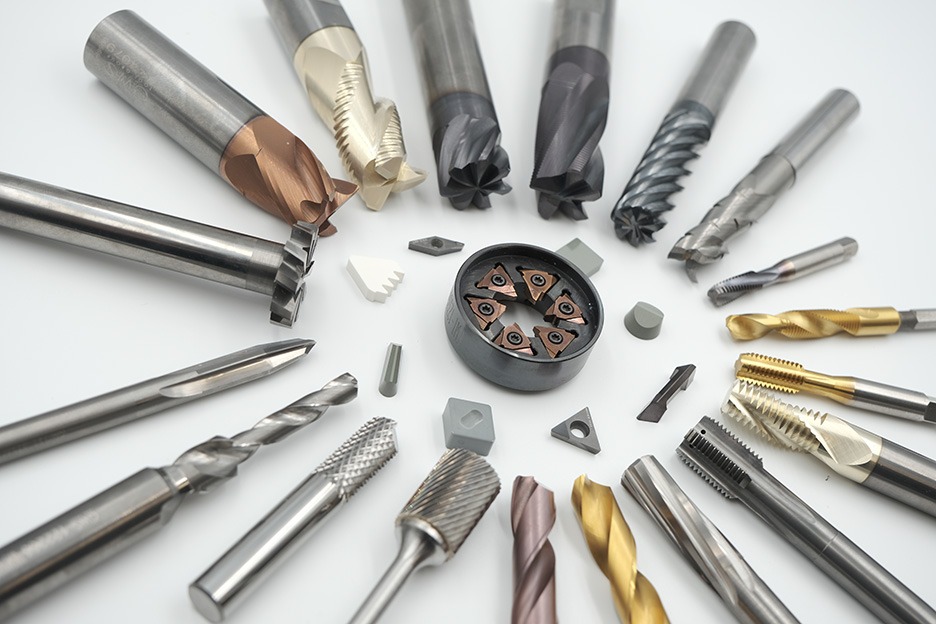

Lựa chọn dụng cụ cắt

Dao phay ngón carbide nguyên khối được sử dụng rộng rãi trong phay chính xác nhờ độ cứng và khả năng chống mài mòn. Tùy thuộc vào yêu cầu về vật liệu và độ hoàn thiện, dao phay PCD, CBN, carbide phủ hoặc phủ kim cương có thể được lựa chọn để cải thiện độ ổn định khi cắt, giảm nhiệt và kéo dài tuổi thọ dao. Hình dạng dao phay—chẳng hạn như hình dạng rãnh, góc xoắn và bán kính góc—cũng ảnh hưởng đến khả năng thoát phoi và chất lượng gia công. Việc lựa chọn đúng loại dao phay đảm bảo sự ăn khớp ổn định và hiệu suất dự đoán được trong quá trình hoàn thiện chính xác cao.

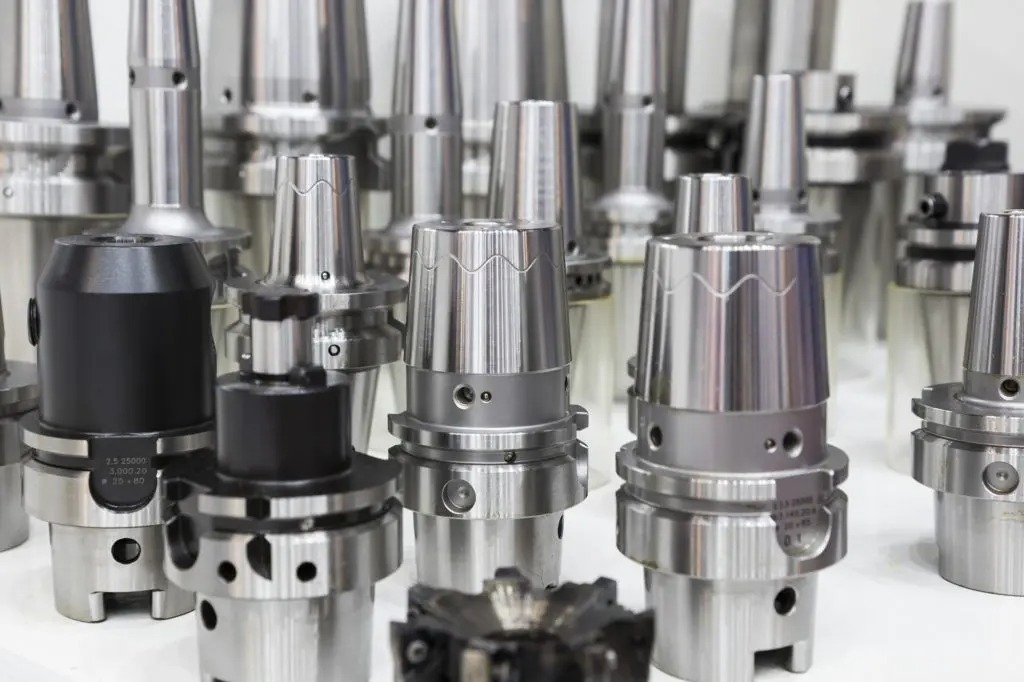

Hệ thống giữ dụng cụ

Độ chính xác của đầu kẹp dao ảnh hưởng trực tiếp đến độ lệch tâm, độ rung và độ mòn của dao. Đầu kẹp co ngót và đầu kẹp thủy lực được ưa chuộng cho các ứng dụng chính xác vì chúng thường đạt độ lệch tâm ≤2–3 μm, hỗ trợ cắt mịn hơn và hoàn thiện bề mặt tốt hơn. Việc cân bằng dao cũng quan trọng không kém ở tốc độ trục chính cao, giúp ngăn ngừa rung lắc và cải thiện độ lặp lại kích thước.

Kỹ thuật giữ phôi

Hệ thống kẹp cứng cáp, có thể lặp lại đảm bảo phôi gia công ổn định trong suốt quá trình gia công. Ê tô chính xác, hệ thống kẹp điểm không và đồ gá mô-đun cho phép định vị nhanh chóng mà vẫn đảm bảo độ chính xác. Đối với các chi tiết thành mỏng hoặc tinh xảo, đồ gá chân không hoặc hàm mềm giúp tránh biến dạng. Mục tiêu là giữ chặt phôi gia công, đồng thời giảm thiểu ứng suất và duy trì sự căn chỉnh hình học nhất quán.

Chiến lược gia công cho kết quả chính xác

Sử dụng bước dịch chuyển nhẹ và duy trì tải phoi được kiểm soát giúp giảm lực cắt và độ lệch của dụng cụ. Chiến lược này cải thiện độ ổn định trong quá trình hoàn thiện và đảm bảo độ chính xác kích thước đồng đều, đặc biệt là trên các bề mặt chi tiết.

Gia công tốc độ cao cho phép chuyển động mượt mà hơn với áp lực cắt thấp hơn. Tốc độ trục chính cao hơn kết hợp với đường cắt nhẹ hơn giúp đạt được bề mặt hoàn thiện tốt hơn và giảm nhiệt tích tụ, cải thiện cả độ chính xác và tuổi thọ dụng cụ.

Đường chạy dao thích ứng duy trì sự tiếp xúc liên tục của dao và giảm thiểu những thay đổi đột ngột về hướng. Phương pháp này giúp giảm rung động, cải thiện khả năng dự đoán trong quá trình gia công và giúp duy trì độ ổn định dung sai trên các hình dạng phức tạp hoặc các đặc điểm đa bề mặt.

Gia công thô tập trung vào việc loại bỏ vật liệu hiệu quả, trong khi hoàn thiện sử dụng các thông số tối ưu để đạt được kích thước cuối cùng. Việc tách biệt hai giai đoạn này giúp ổn định chi tiết, giảm ứng suất và đảm bảo độ lặp lại cao cũng như chất lượng bề mặt mịn.

Vật liệu thường dùng trong phay chính xác

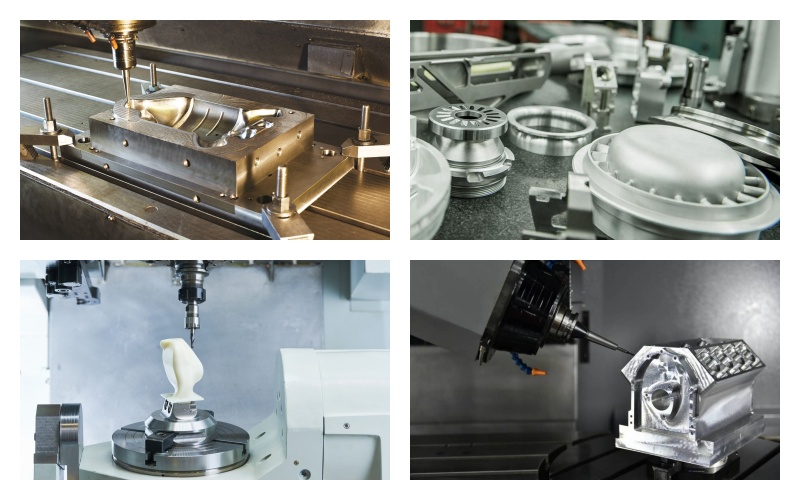

Ứng dụng của phay độ chính xác cao trong sản xuất

Sản xuất khuôn mẫu và khuôn đúc

Phay chính xác được sử dụng rộng rãi trong sản xuất khuôn mẫu, nơi đòi hỏi các chi tiết tinh xảo, bề mặt nhẵn mịn và dung sai chặt chẽ. Các chiến lược gia công ổn định và hoàn thiện chính xác cho phép khuôn mẫu đáp ứng các tiêu chuẩn về kích thước và giảm thiểu các công đoạn hậu xử lý như đánh bóng hoặc điều chỉnh thủ công.

Linh kiện hàng không vũ trụ

Các bộ phận hàng không vũ trụ thường đòi hỏi hình dạng phức tạp và độ chính xác cao để đảm bảo an toàn và hiệu suất. Công nghệ phay chính xác cao hỗ trợ dung sai đồng đều, kết cấu nhẹ và lắp đặt đáng tin cậy cho các bộ phận tuabin, giá đỡ, vỏ và các bộ phận kết cấu.

Sản xuất thiết bị y tế

Các thành phần y tế như cấy ghép, dụng cụ phẫu thuật và răng giả đòi hỏi độ lặp lại nhất quán và độ chính xác kích thước nghiêm ngặt. Phay chính xác cao cho phép sản xuất đáng tin cậy các hình dạng phức tạp trong khi vẫn duy trì chất lượng bề mặt phù hợp cho các ứng dụng y tế.

Kỹ thuật ô tô và chính xác

Trong kỹ thuật ô tô và cơ khí chính xác, phay chính xác cao đảm bảo sản xuất chính xác các bộ phận động cơ, linh kiện truyền động và cụm cơ khí hiệu suất cao. Độ chính xác đáng tin cậy hỗ trợ chức năng, khả năng hoán đổi và tính nhất quán trong sản xuất hàng loạt.

Những thách thức và giải pháp phổ biến trong phay chính xác

Rung động và tiếng ồn

Rung động và tiếng kêu lạch cạch là những vấn đề thường gặp trong phay chính xác và có thể dẫn đến sai số kích thước, bề mặt hoàn thiện kém và tuổi thọ dụng cụ bị rút ngắn. Nguyên nhân có thể bao gồm gá lắp yếu, dao cụ nhô ra quá dài, dao cụ mất cân bằng hoặc thông số cắt không phù hợp. Các giải pháp bao gồm sử dụng hệ thống giữ dao cứng, chiều dài dao cụ ngắn hơn, dụng cụ cân bằng để quay tốc độ cao, và tối ưu hóa tốc độ tiến dao và tốc độ trục chính. Việc điều chỉnh giá trị bước dao và sử dụng đường chạy dao mượt mà hơn cũng giúp duy trì độ ổn định cắt trong quá trình hoàn thiện.

Mòn và độ lệch của dụng cụ

Độ mòn dụng cụ hoặc độ đảo dao quá mức có thể ảnh hưởng tiêu cực đến dung sai chi tiết, độ chính xác hình học và độ hoàn thiện bề mặt. Các yếu tố như độ cứng vật liệu, tốc độ cắt không phù hợp, bôi trơn không đủ hoặc chuôi dao chất lượng thấp sẽ làm tăng tốc độ mòn. Để giảm thiểu những vấn đề này, nên sử dụng chuôi dao cacbua hiệu suất cao hoặc chuôi dao được phủ, cùng với chuôi dao co ngót hoặc chuôi dao thủy lực để duy trì độ đảo dao trong phạm vi thông số kỹ thuật. Việc theo dõi, cài đặt trước và thay thế dụng cụ định kỳ thường xuyên giúp đảm bảo chất lượng cắt ổn định và lặp lại.

Sự giãn nở nhiệt và độ chính xác trôi dạt

Sự thay đổi nhiệt độ trong các chu kỳ gia công dài có thể gây biến dạng nhiệt ở cả phôi và các bộ phận máy. Điều này có thể dẫn đến sai lệch dung sai hoặc kích thước không đồng đều trên toàn bộ lô sản phẩm. Các giải pháp bao gồm sử dụng máy móc có hệ thống bù nhiệt, áp dụng lưu lượng nước làm mát phù hợp và đảm bảo nhiệt độ xưởng ổn định. Các chu kỳ làm nóng trước khi gia công và hoàn thiện gia tăng cũng giúp duy trì độ ổn định kích thước khi gia công các chi tiết chính xác.

Biến dạng vật liệu hoặc chất lượng bề mặt không đồng nhất

Các chi tiết hoặc vật liệu có thành mỏng, độ cứng kém có thể bị biến dạng dưới áp lực cắt. Điều này có thể dẫn đến độ chính xác kém, gợn sóng hoặc độ hoàn thiện không đồng đều. Sử dụng lực gia công được tối ưu hóa, độ sâu cắt thấp hơn và tải phoi ổn định giúp giảm thiểu biến dạng. Hệ thống kẹp phôi cũng đóng một vai trò quan trọng — hàm kẹp mềm, các điểm hỗ trợ bổ sung, đồ gá chân không hoặc các giải pháp kẹp tùy chỉnh có thể ngăn ngừa chuyển động vi mô và duy trì độ chính xác hình học trong các lần hoàn thiện cuối cùng.

Máy CNC phù hợp cho phay có độ chính xác cao

Trung tâm gia công CNC Trunnion 5 trục

Trung tâm gia công trunnion 5 trục lý tưởng cho các chi tiết chính xác với nhiều bề mặt, đặc điểm góc cạnh hoặc đường viền phức tạp. Cấu trúc trục cho phép chuyển động đa trục đồng thời, giảm thiểu thiết lập và cải thiện độ chính xác hình học. Với độ cứng ổn định, chiều dài dụng cụ ngắn và khả năng điều khiển chuyển động mượt mà, những máy này giúp đạt được dung sai chặt chẽ hơn và độ hoàn thiện bề mặt tốt hơn trên các chi tiết có giá trị cao.

Trung tâm gia công đứng tốc độ cao

Tốc độ cao trung tâm gia công thẳng đứng rất phù hợp cho gia công hoàn thiện chính xác, linh kiện khuôn mẫu và các chi tiết cỡ nhỏ đến trung bình. Cấu trúc nhỏ gọn và tốc độ trục chính cao giúp máy cắt mượt mà và giảm áp lực cắt. Với khả năng kiểm soát chuyển động chính xác và ổn định nhiệt, các máy này duy trì khả năng lặp lại và đạt được chất lượng bề mặt tốt trong các ứng dụng chính xác.

Máy CNC kiểu cầu/cổng cho sản xuất khuôn mẫu

Loại cầu hoặc máy CNC cổng trục mang lại độ cứng vững chắc về kết cấu và phạm vi làm việc rộng, phù hợp cho khuôn mẫu, khuôn dập và các chi tiết chính xác lớn. Thiết kế khung ổn định giúp giảm thiểu biến dạng trong quá trình gia công, đặc biệt là khi cắt gọt nặng hoặc chu kỳ dài. Với hệ thống truyền động tiên tiến và độ chính xác định vị, những máy này mang lại hiệu suất đáng tin cậy trong các ứng dụng đòi hỏi độ chính xác cao trên diện tích bề mặt lớn.

Câu hỏi thường gặp

Độ chính xác của phay có thể đạt tới mức nào?

Phay có độ chính xác cao thường có thể duy trì dung sai trong khoảng ±0,003–0,01 mm, tùy thuộc vào vật liệu, dụng cụ và cấu hình máy. Các yếu tố như độ ổn định nhiệt, tình trạng trục chính và độ đảo dao cũng ảnh hưởng đến độ chính xác cuối cùng.

Độ lệch tâm của dụng cụ có thực sự ảnh hưởng đến gia công chính xác không?

Có. Ngay cả độ lệch tâm 3–5 μm cũng có thể ảnh hưởng đến chất lượng hoàn thiện, độ ổn định dung sai và tuổi thọ dụng cụ. Sử dụng kẹp dao co ngót hoặc kẹp thủy lực giúp duy trì độ lệch tâm thấp và cải thiện độ ổn định trong quá trình hoàn thiện có độ chính xác cao.

Tại sao kiểm soát nhiệt lại quan trọng trong gia công chính xác?

Nhiệt sinh ra trong quá trình cắt có thể gây giãn nở nhiệt trong máy và phôi, dẫn đến trôi kích thước. Độ ổn định của chất làm mát, quy trình làm nóng và bù nhiệt giúp duy trì độ chính xác trong các chu kỳ gia công dài.

Tôi có luôn cần máy 5 trục cho công việc chính xác không?

Không nhất thiết. Máy 3 trục hoặc 4 trục có thể đạt được kết quả chính xác cho các hình học đơn giản. Tuy nhiên, gia công 5 trục cải thiện độ chính xác khi giảm thiểu số lần thiết lập hoặc gia công các bề mặt chuyển tiếp phức tạp.

Tại sao phải tách riêng các thao tác gia công thô và gia công tinh trong phay chính xác?

Gia công thô có thể gây ra ứng suất bên trong, nhiệt hoặc biến dạng nhỏ. Quá trình hoàn thiện chuyên dụng với các thông số được tối ưu hóa đảm bảo độ chính xác cuối cùng, dung sai nhất quán và bề mặt hoàn thiện tốt hơn.

Phần kết luận

Phay chính xác cao đóng vai trò quan trọng trong sản xuất hiện đại, nơi đòi hỏi độ chính xác, khả năng lặp lại và chất lượng bề mặt ổn định. Với cấu hình máy móc, hệ thống dụng cụ, chiến lược gia công và kiểm soát quy trình phù hợp, các nhà sản xuất có thể đạt được dung sai nhất quán và độ tin cậy sản xuất cao trong nhiều ngành công nghiệp và vật liệu khác nhau.

Khi nhu cầu về các linh kiện phức tạp, có giá trị cao ngày càng tăng, việc đầu tư vào khả năng gia công chính xác đã trở nên cần thiết để cải thiện hiệu quả và đáp ứng các yêu cầu chất lượng nghiêm ngặt.

Nếu bạn đang muốn nâng cấp hiệu suất gia công hoặc lựa chọn giải pháp CNC phù hợp cho các ứng dụng chính xác, nhóm của chúng tôi có thể hỗ trợ và đưa ra các khuyến nghị phù hợp.
