Máy phay CNC hiệu suất cao không phải lúc nào cũng đảm bảo chất lượng gia công cao. Nhiều nhà sản xuất vẫn gặp phải các vấn đề như rung lắc phôi, độ chính xác không ổn định, bề mặt hoàn thiện kém và thời gian thiết lập lâu.
Nguyên nhân có thể không nằm ở chính máy móc. Nếu không có hệ thống kẹp phôi phù hợp, lực cắt có thể ảnh hưởng đến độ ổn định của chi tiết và làm giảm tính nhất quán trong gia công.
Giải pháp kẹp phôi CNC phù hợp giúp cố định phôi, cải thiện độ chính xác gia công, giảm thời gian thiết lập và tăng hiệu quả sản xuất.
Trong hướng dẫn này, chúng ta sẽ tìm hiểu các giải pháp kẹp phôi CNC phổ biến cho máy phay và cách chọn lựa phương án phù hợp với các yêu cầu gia công khác nhau.
Trong gia công phay CNC, việc kẹp phôi không chỉ đơn thuần là giữ cố định chi tiết. Nó ảnh hưởng trực tiếp đến độ chính xác gia công, hiệu quả sản xuất và sự ổn định tổng thể của quy trình. Một giải pháp kẹp phôi phù hợp đảm bảo phôi được giữ chắc chắn trong quá trình cắt, cho phép máy CNC hoạt động hết công suất.
Trong quá trình phay, lực cắt có thể gây ra chuyển động nhẹ hoặc rung động nếu phôi không được cố định đúng cách. Điều này có thể dẫn đến:
Giải pháp kẹp phôi CNC đáng tin cậy cung cấp khả năng định vị ổn định và giảm chuyển động của chi tiết, giúp các nhà sản xuất đạt được kết quả gia công chính xác và nhất quán hơn.
Sản xuất hiện đại thường đòi hỏi gia công các chi tiết phức tạp với ít thao tác thiết lập hơn, bao gồm gia công nhiều mặt và gia công 5 trục. Những ứng dụng này yêu cầu các giải pháp kẹp phôi có độ cứng cao hơn, khả năng tiếp cận tốt hơn và định vị đáng tin cậy.
Hệ thống kẹp phôi hiệu quả giúp:
Hệ thống kẹp phôi phù hợp cho phép các nhà sản xuất xử lý các nhiệm vụ gia công phức tạp hơn trong khi vẫn duy trì độ chính xác và hiệu quả.
Các ứng dụng gia công khác nhau đòi hỏi các phương pháp kẹp phôi khác nhau. Giải pháp phù hợp phụ thuộc vào các yếu tố như hình dạng chi tiết, quy trình gia công, khối lượng sản xuất và yêu cầu về độ chính xác. Dưới đây là một số giải pháp kẹp phôi CNC phổ biến nhất được sử dụng trong các hoạt động phay.

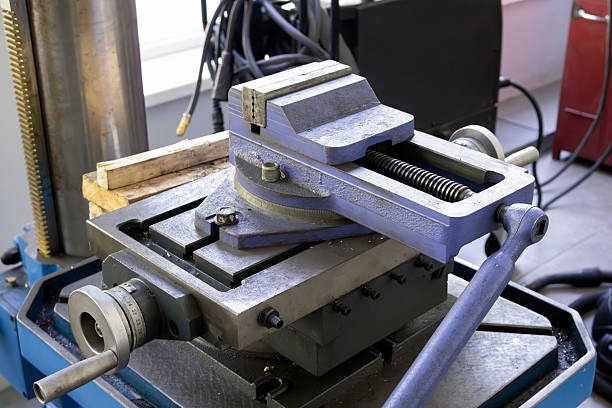

Ê tô máy CNC là một trong những giải pháp kẹp phôi được sử dụng rộng rãi nhất cho máy phay. Chúng thường được sử dụng cho các chi tiết tiêu chuẩn có hình dạng đơn giản và mang lại sự cân bằng giữa lực kẹp, tính linh hoạt và dễ sử dụng.
Thích hợp cho:
Thuận lợi:
Tuy nhiên, các loại ê tô tiêu chuẩn có thể có những hạn chế khi gia công các chi tiết có hình dạng phức tạp hoặc các ứng dụng yêu cầu khả năng tiếp cận dụng cụ tốt hơn.

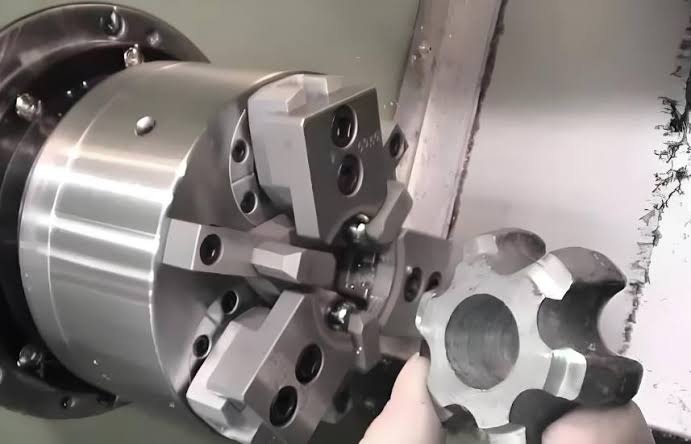

Khi các phương pháp kẹp phôi tiêu chuẩn không đáp ứng được các yêu cầu gia công cụ thể, đồ gá CNC tùy chỉnh sẽ cung cấp giải pháp chuyên biệt hơn. Các đồ gá này được thiết kế dựa trên hình dạng hình học của chi tiết và quy trình gia công để đạt được khả năng định vị và độ ổn định tốt hơn.
Thích hợp cho:
Thuận lợi:
Đồ gá chế tạo riêng đặc biệt hữu ích cho các nhà sản xuất các bộ phận phức tạp đòi hỏi độ chính xác và khả năng lặp lại cao.

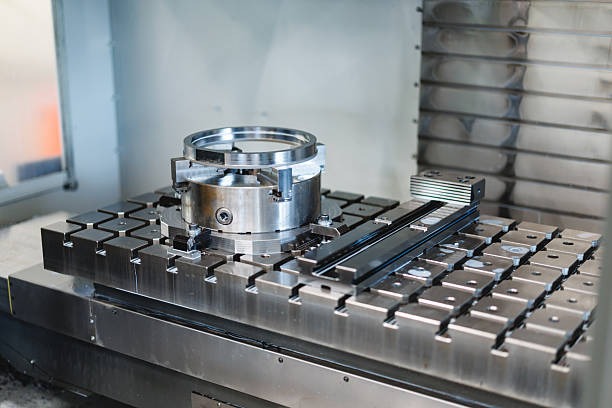

Hệ thống gá kẹp phôi dạng mô-đun được thiết kế dành cho các nhà sản xuất cần sự linh hoạt khi gia công các loại chi tiết khác nhau. Thay vì phải tạo một bộ gá mới cho mỗi chi tiết, hệ thống mô-đun cho phép người dùng nhanh chóng điều chỉnh thiết lập.
Thích hợp cho:
Thuận lợi:
Điều này làm cho hệ thống kẹp phôi dạng mô-đun trở thành một lựa chọn thiết thực cho các công ty thực hiện nhiều công việc gia công khác nhau.
Đối với các ứng dụng gia công CNC tiên tiến, hệ thống kẹp phôi điểm 0 và pallet giúp các nhà sản xuất giảm thời gian thiết lập và nâng cao khả năng tự động hóa. Các hệ thống này cho phép thay đổi đồ gá nhanh chóng trong khi vẫn duy trì định vị chính xác.
Thích hợp cho:
Thuận lợi:
Các giải pháp này thường được sử dụng trong môi trường sản xuất quy mô lớn và đòi hỏi độ chính xác cao, nơi năng suất là ưu tiên hàng đầu.
Việc lựa chọn giải pháp kẹp phôi CNC phù hợp không chỉ phụ thuộc vào việc giữ chắc phôi. Các nhà sản xuất cần xem xét đặc điểm của chi tiết, yêu cầu gia công và mục tiêu sản xuất để đạt được sự cân bằng tốt nhất giữa độ chính xác, hiệu quả và chi phí.
Hình dạng, kích thước và độ phức tạp của phôi là những yếu tố quan trọng cần xem xét khi lựa chọn phương pháp kẹp giữ phôi.
Đối với các chi tiết hình chữ nhật đơn giản, ê tô CNC tiêu chuẩn thường là lựa chọn hiệu quả và tiết kiệm chi phí. Tuy nhiên, các chi tiết phức tạp có hình dạng bất thường có thể cần đến các đồ gá CNC tùy chỉnh để hỗ trợ và định vị tốt hơn.
Các chi tiết lớn hoặc nặng có thể cần đến các giải pháp kẹp phôi dạng mô-đun hoặc chuyên dụng để đảm bảo độ ổn định trong quá trình cắt gọt mạnh.
Các quy trình gia công khác nhau đòi hỏi độ cứng vững và khả năng tiếp cận khác nhau.
Đối với các hoạt động cắt gọt khối lượng lớn, hệ thống kẹp phôi cần phải đáp ứng các yêu cầu sau:
Đối với gia công chính xác, thứ tự ưu tiên là:
Đối với gia công nhiều mặt hoặc gia công 5 trục, giải pháp kẹp phôi có cấu hình thấp và linh hoạt được ưu tiên để tạo điều kiện tiếp cận dụng cụ tốt hơn và giảm thiểu nhu cầu thiết lập nhiều lần.
Khối lượng sản xuất cũng ảnh hưởng đến việc lựa chọn loại kẹp phôi phù hợp nhất.
Dành cho sản xuất số lượng nhỏCác loại ê tô tiêu chuẩn và đồ gá linh hoạt thường là đủ vì chúng dễ lắp đặt và có chi phí đầu tư thấp hơn.
Dành cho sản xuất quy mô vừaCác hệ thống kẹp phôi dạng mô-đun có thể nâng cao hiệu quả bằng cách cho phép thay đổi chi tiết nhanh hơn.
Dành cho sản xuất số lượng lớnCác đồ gá chuyên dụng hoặc hệ thống kẹp phôi tự động thường được ưu tiên sử dụng để giảm thời gian thiết lập và tối đa hóa hiệu suất máy.
Cấu hình máy CNC cũng ảnh hưởng đến việc lựa chọn thiết bị kẹp phôi.
Trung tâm gia công đứng (VMC) Chúng thường được sử dụng cho gia công phay thông thường và sản xuất linh hoạt. Các loại ê tô CNC và đồ gá mô-đun thường phù hợp cho các ứng dụng này.
Trung tâm gia công ngang (HMC) Chúng được thiết kế để gia công hiệu quả cao và đa bề mặt. Hệ thống pallet và kẹp phôi điểm 0 giúp giảm thời gian định vị lại.
Trung tâm gia công 5 trục Cần có các giải pháp kẹp phôi với khả năng tiếp cận tốt hơn và ít gây cản trở hơn, cho phép máy tiếp cận nhiều bề mặt với ít lần thiết lập hơn.
Bằng cách lựa chọn giải pháp kẹp phôi phù hợp với cả yêu cầu của chi tiết và loại máy CNC, các nhà sản xuất có thể đạt được hiệu quả gia công cao hơn và kết quả nhất quán hơn.
Khác biệt Máy phay CNC Mỗi máy gia công có khả năng khác nhau, vì vậy giải pháp kẹp phôi lý tưởng cần phù hợp với cấu trúc máy, phương pháp gia công và yêu cầu sản xuất. Việc lựa chọn sự kết hợp đúng đắn giữa máy và hệ thống kẹp phôi giúp các nhà sản xuất cải thiện độ ổn định, giảm thời gian thiết lập và đạt được kết quả gia công tốt hơn.

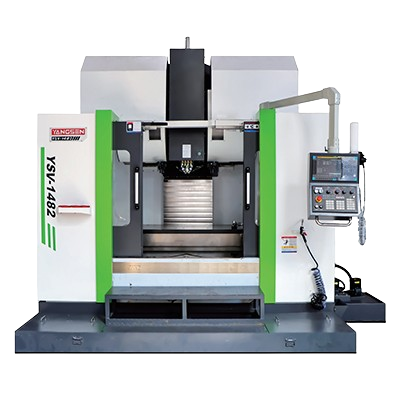

Trung tâm gia công đứng (VMC) được sử dụng rộng rãi trong gia công chính xác nói chung, sản xuất khuôn mẫu và sản xuất các linh kiện cỡ nhỏ đến trung bình. Vì trục chính di chuyển theo phương thẳng đứng, các giải pháp kẹp phôi cần phải đảm bảo độ chắc chắn khi kẹp trong khi vẫn duy trì khả năng tiếp cận tốt cho các dụng cụ cắt.
Các giải pháp phổ biến bao gồm:
Dành cho các nhà sản xuất sử dụng VMCsHệ thống kẹp phôi cần cân bằng giữa độ cứng vững, tính linh hoạt và sự dễ dàng thiết lập để hỗ trợ các nhiệm vụ gia công khác nhau.

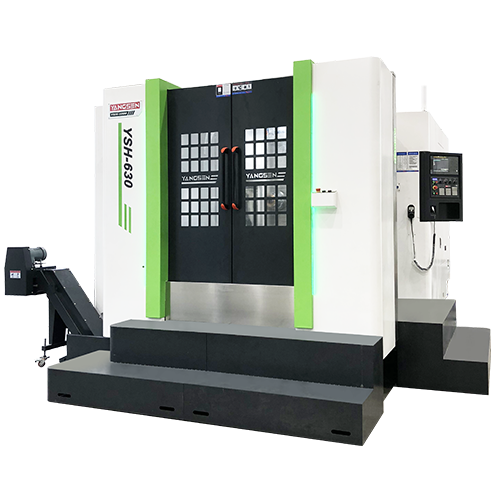

Trung tâm gia công ngang (HMC) thường được sử dụng cho sản xuất số lượng lớn và gia công nhiều mặt. Thiết kế trục chính nằm ngang cho phép loại bỏ phôi tốt hơn và gia công hiệu quả các chi tiết phức tạp.
Các giải pháp kẹp phôi phù hợp bao gồm:
Những giải pháp này giúp giảm thiểu việc thiết lập lặp đi lặp lại, cải thiện độ chính xác định vị và tối đa hóa việc sử dụng máy móc, trở nên lý tưởng cho các nhà sản xuất yêu cầu sản xuất hiệu quả và ổn định.

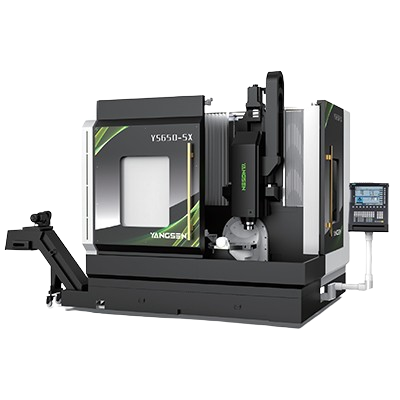

Trung tâm gia công 5 trục Có thể gia công các chi tiết phức tạp từ nhiều góc độ trong một lần thiết lập, nhưng chúng cũng yêu cầu các giải pháp kẹp phôi có khả năng tiếp cận và độ ổn định tốt hơn.
Các giải pháp được đề xuất bao gồm:
Giải pháp kẹp phôi phù hợp cho phép dụng cụ di chuyển linh hoạt hơn, giảm thiểu sự cản trở và giúp các nhà sản xuất đạt được độ chính xác cao hơn khi gia công các chi tiết phức tạp như các bộ phận hàng không vũ trụ, khuôn mẫu và các chi tiết chính xác.
Một giải pháp gia công hoàn chỉnh đòi hỏi cả máy CNC có khả năng hoạt động tốt và hệ thống kẹp phôi phù hợp. Bằng cách lựa chọn sự kết hợp đúng đắn, các nhà sản xuất có thể nâng cao hiệu quả gia công, giảm thiểu khó khăn trong sản xuất và tối đa hóa giá trị từ sản phẩm của mình. Thiết bị CNC.
Hiệu suất của máy phay CNC không chỉ phụ thuộc vào độ chính xác của máy và dụng cụ cắt mà còn phụ thuộc vào độ chắc chắn của phôi trong quá trình gia công. Một giải pháp kẹp phôi phù hợp có thể trực tiếp cải thiện độ ổn định gia công, hiệu quả sản xuất và kết quả sản xuất tổng thể.
Việc kẹp phôi không ổn định có thể gây ra rung động, dịch chuyển chi tiết và sự không ổn định trong quá trình cắt, điều này có thể ảnh hưởng đến chất lượng bề mặt và độ chính xác kích thước.
Một giải pháp kẹp phôi CNC đáng tin cậy giúp:
Điều này đặc biệt quan trọng đối với các linh kiện chính xác đòi hỏi dung sai chặt chẽ và chất lượng ổn định.
Việc kẹp phôi không đúng cách có thể tạo ra thêm lực cắt và rung động, dẫn đến mài mòn dụng cụ nhanh hơn và hư hỏng dụng cụ ngoài ý muốn.
Với khả năng kẹp chắc chắn, các nhà sản xuất có thể:
Quy trình gia công ổn định không chỉ cải thiện chất lượng sản phẩm mà còn giúp giảm chi phí sản xuất tổng thể.
Trong sản xuất hiện đại, giảm thời gian không gia công là yếu tố thiết yếu để nâng cao năng suất. Quy trình thiết lập chậm và việc điều chỉnh thường xuyên có thể làm giảm đáng kể hiệu suất sử dụng máy CNC.
Hệ thống kẹp phôi hiệu quả giúp:
Bằng cách lựa chọn giải pháp kẹp phôi phù hợp, các nhà sản xuất có thể tối đa hóa hiệu suất của máy phay CNC và đạt được hiệu quả sản xuất cao hơn.
1. Hệ thống kẹp phôi CNC cho máy phay là gì?
Hệ thống kẹp phôi CNC đề cập đến các thiết bị và hệ thống được sử dụng để định vị và kẹp chặt phôi trong quá trình gia công phay CNC. Nó giúp duy trì sự ổn định của chi tiết, cải thiện độ chính xác gia công và giảm chuyển động do lực cắt gây ra.
Các giải pháp kẹp phôi CNC phổ biến bao gồm ê tô máy, đồ gá tùy chỉnh, hệ thống mô-đun và hệ thống kẹp điểm không.
2. Tại sao kẹp phôi lại quan trọng trong gia công phay CNC?
Việc kẹp giữ phôi đóng vai trò quan trọng trong hiệu suất gia công vì ngay cả một chuyển động nhỏ của phôi cũng có thể ảnh hưởng đến độ chính xác và chất lượng bề mặt.
Giải pháp kẹp phôi phù hợp giúp:
3. Giải pháp kẹp phôi tốt nhất cho máy phay CNC là gì?
Không có giải pháp kẹp phôi nào là tốt nhất cho mọi ứng dụng. Sự lựa chọn đúng đắn phụ thuộc vào kích thước, hình dạng, quy trình gia công và khối lượng sản xuất của chi tiết.
Ví dụ:
4. Làm thế nào để chọn đồ gá CNC cho các chi tiết của tôi?
Khi lựa chọn đồ gá CNC, nhà sản xuất nên cân nhắc các yếu tố sau:
Một bộ gá phù hợp cần cung cấp đủ lực kẹp trong khi giảm thiểu biến dạng và cho phép dễ dàng tiếp cận dụng cụ.
5. Máy CNC 5 trục có cần giải pháp kẹp phôi đặc biệt không?
Đúng vậy. Gia công 5 trục đòi hỏi các giải pháp kẹp phôi có khả năng tiếp cận tốt hơn và ít gây cản trở hơn vì máy có thể tiếp cận phôi từ nhiều góc độ.
Các loại đồ gá có kích thước nhỏ gọn, đồ gá tùy chỉnh và hệ thống kẹp phôi dạng mô-đun thường được sử dụng để tối đa hóa tầm với của dụng cụ và giảm thiểu nhu cầu thiết lập nhiều lần.
Giải pháp kẹp phôi CNC phù hợp giúp các nhà sản xuất đạt được độ chính xác gia công tốt hơn, giảm thời gian thiết lập và nâng cao hiệu quả sản xuất. Phương pháp kẹp phôi phù hợp, kết hợp với trung tâm gia công CNC đáng tin cậy, cho phép máy móc hoạt động hết công suất.
Khi lựa chọn giải pháp gia công CNC, cần xem xét cả khả năng của máy và yêu cầu về kẹp giữ phôi để đạt được kết quả ổn định và nhất quán.
Hãy liên hệ với CNC Yangsen để tìm giải pháp gia công CNC phù hợp với nhu cầu sản xuất của bạn.
