Việc lựa chọn máy CNC phù hợp ảnh hưởng trực tiếp đến độ chính xác gia công, hiệu quả sản xuất và chi phí chế tạo. Trong số các lựa chọn phổ biến nhất, máy phay CNC và máy khắc CNC thường được so sánh vì cả hai đều sử dụng công nghệ điều khiển số bằng máy tính (CNC) nhưng được thiết kế cho các nhiệm vụ gia công khác nhau.
Máy phay CNC được chế tạo để cắt tốc độ cao các vật liệu mềm và các chi tiết gia công lớn, trong khi máy phay CNC tập trung vào gia công chính xác, cắt sâu và gia công kim loại cứng. Hiểu được sự khác biệt giữa chúng giúp các nhà sản xuất, xưởng và kỹ sư lựa chọn thiết bị phù hợp với yêu cầu sản xuất của họ.
Hướng dẫn này so sánh máy phay CNC và Máy phay CNCBao gồm thiết kế, nguyên lý hoạt động, ứng dụng, ưu điểm và những điểm khác biệt chính, để giúp bạn đưa ra quyết định sáng suốt.
Máy phay CNC là máy cắt điều khiển bằng máy tính được thiết kế để gia công nhanh chóng và hiệu quả các vật liệu tương đối mềm. Nó di chuyển dụng cụ cắt quay dọc theo các đường chạy dao được lập trình để cắt, khắc, chạm khắc, khoan và tạo hình các vật liệu khác nhau với tốc độ cao và độ chính xác lặp lại tốt.
Khác với việc phay thủ công, máy phay CNC thực hiện mọi chuyển động tự động thông qua lập trình CNC, giảm thiểu lỗi do người vận hành đồng thời nâng cao năng suất và tính nhất quán. Nhờ diện tích làm việc lớn và tốc độ trục chính nhanh, máy phay CNC được sử dụng rộng rãi trong sản xuất biển hiệu, sản xuất đồ nội thất, chế biến gỗ, gia công nhựa và gia công vật liệu composite.
Các máy phay CNC hiện đại có nhiều kích thước và cấu hình trục khác nhau, cho phép các nhà sản xuất tạo ra mọi thứ, từ các tấm đơn giản đến các bộ phận ba chiều phức tạp.
Các loại máy phay CNC khác nhau được thiết kế để đáp ứng các yêu cầu sản xuất khác nhau. Các loại phổ biến nhất bao gồm:

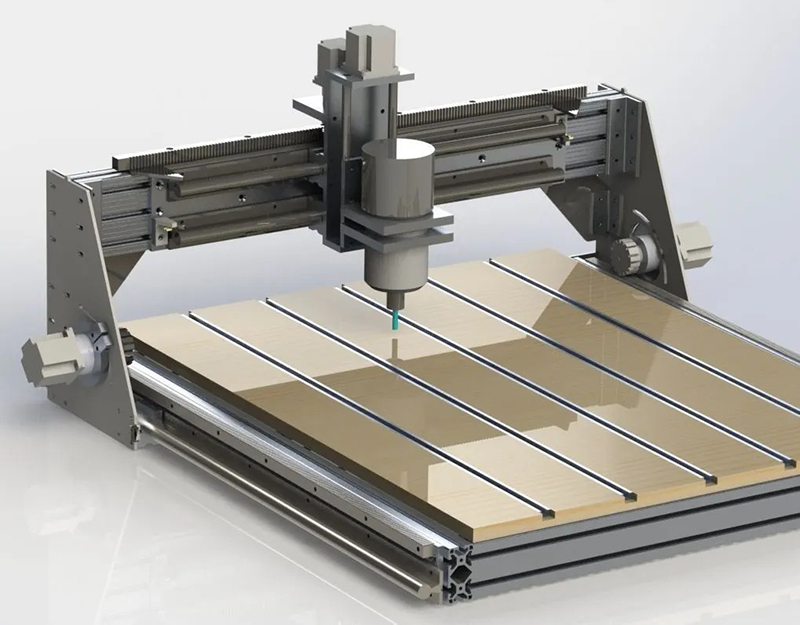

Máy phay CNC 3 trục di chuyển dọc theo các trục X, Y và Z. Đây là cấu hình phổ biến nhất và phù hợp cho gia công bề mặt phẳng, khắc, cắt, khoan và gia công định hình.
Máy phay 4 trục bổ sung thêm trục quay, cho phép gia công các chi tiết hình trụ và bề mặt cong với độ linh hoạt cao hơn. Nó thường được sử dụng để làm chân bàn ghế, tượng điêu khắc và cột trang trí.
Máy phay CNC 5 trục cho phép di chuyển đồng thời theo nhiều hướng, lý tưởng để sản xuất các chi tiết ba chiều phức tạp với ít thao tác thiết lập hơn. Các ngành công nghiệp như hàng không vũ trụ, hàng hải, ô tô và sản xuất khuôn mẫu thường sử dụng cấu hình này.
Máy phay CNC có hệ thống thay dao tự động (ATC) tự động chuyển đổi giữa các dụng cụ cắt khác nhau trong quá trình gia công. Điều này giúp cải thiện năng suất, giảm sự can thiệp thủ công và tăng hiệu quả gia công cho các dự án phức tạp.
Máy phay CNC bao gồm nhiều bộ phận quan trọng hoạt động cùng nhau để tạo ra sản phẩm gia công chính xác và có độ lặp lại cao.
Khung máy cung cấp sự hỗ trợ về cấu trúc và duy trì độ cứng tổng thể trong suốt quá trình cắt.
Khung máy mang cụm trục chính và di chuyển dọc theo bàn làm việc, cho phép dụng cụ cắt đạt đến các vị trí gia công khác nhau.
Trục chính quay dụng cụ cắt ở tốc độ cao, thường nằm trong khoảng từ... 18.000 và 24.000 vòng/phút, giúp nó phù hợp cho việc gia công nhanh các vật liệu mềm hơn.
Bàn làm việc giữ chắc phôi trong quá trình gia công. Bàn hút chân không và bàn rãnh chữ T là những hệ thống kẹp phôi phổ biến nhất.
Các bộ phận này đảm bảo chuyển động mượt mà, chính xác trên mỗi trục máy đồng thời giảm thiểu rung động và sai sót định vị.
Bộ điều khiển diễn giải các lệnh G-code và tự động điều phối chuyển động trục chính, tốc độ cấp liệu và các thao tác gia công.
Diện mạo | Thuận lợi | Nhược điểm |
Tốc độ | Tốc độ trục chính cao cho phép gia công nhanh và rút ngắn chu kỳ sản xuất. | Chế độ vận hành tốc độ cao ít phù hợp hơn cho việc cắt kim loại nặng. |
Khu vực làm việc | Những chiếc bàn lớn có thể chứa được các tấm giấy khổ lớn và các linh kiện kích thước lớn. | Cần nhiều diện tích mặt bằng hơn so với các thiết bị gia công nhỏ gọn. |
Khả năng tương thích vật liệu | Thích hợp cho gỗ, nhựa, xốp, acrylic, vật liệu tổng hợp và nhôm. | Khả năng gia công hạn chế đối với kim loại đã tôi cứng. |
Năng suất | Hỗ trợ thay dao tự động và sản xuất liên tục. | Độ mài mòn dụng cụ tăng lên trong quá trình cắt vật liệu nặng. |
Trị giá | Chi phí mua và vận hành thấp hơn so với máy phay CNC. | Có thể cần thêm các công đoạn hoàn thiện đối với các chi tiết kim loại chính xác. |
Máy phay CNC là một loại máy được điều khiển bằng máy tính, được thiết kế để loại bỏ vật liệu khỏi phôi với độ chính xác vượt trội. Không giống như máy phay CNC, được tối ưu hóa cho tốc độ và vật liệu mềm hơn, máy phay CNC được chế tạo với cấu trúc cứng vững và trục chính có mô-men xoắn cao để gia công kim loại cứng và sản xuất các bộ phận với dung sai chặt chẽ.
Máy sử dụng các dụng cụ cắt quay để thực hiện nhiều thao tác gia công khác nhau, bao gồm phay mặt, phay rãnh, phay hốc, tạo hình đường viền, khoan, doa và taro. Mọi chuyển động đều được điều khiển thông qua lập trình CNC, đảm bảo kết quả nhất quán trong sản xuất từng chi tiết riêng lẻ và sản xuất hàng loạt.
Máy phay CNC có nhiều cấu hình khác nhau để đáp ứng các yêu cầu gia công đa dạng. Các loại phổ biến nhất bao gồm:
A máy phay CNC đứng Máy tiện này có trục chính được gắn thẳng đứng và di chuyển phía trên phôi. Nó thường được sử dụng cho các thao tác phay chính xác, khoan, cắt rãnh và các hoạt động gia công nói chung. Loại máy này phổ biến vì tính linh hoạt và vận hành tương đối đơn giản.
A máy phay CNC nằm ngang Vị trí trục chính nằm ngang, cho phép thoát phoi tốt hơn và cải thiện hiệu suất cắt trong quá trình gia công tải nặng. Nó lý tưởng cho các chi tiết lớn và môi trường sản xuất năng suất cao.
Máy phay CNC 3 trục di chuyển dụng cụ cắt dọc theo các trục X, Y và Z. Nó thích hợp để gia công các bề mặt phẳng, rãnh, lỗ và các chi tiết ba chiều đơn giản.
Máy 4 trục bổ sung thêm trục quay, cho phép phôi quay trong quá trình gia công. Điều này giúp cải thiện hiệu quả bằng cách giảm thiểu việc định vị lại thủ công và cho phép gia công trên nhiều mặt.
A Máy phay CNC 5 trục Công nghệ này cho phép chuyển động đồng thời theo năm hướng, giúp sản xuất các bộ phận phức tạp với độ chính xác vượt trội. Nó thường được sử dụng trong sản xuất các linh kiện hàng không vũ trụ, cấy ghép y tế, khuôn mẫu chính xác và các bộ phận ô tô.
Máy phay CNC được chế tạo bằng các bộ phận chịu lực cao, đảm bảo độ ổn định trong các thao tác gia công đòi hỏi khắt khe.
Phần đế nâng đỡ toàn bộ máy và hấp thụ rung động trong quá trình cắt, giúp duy trì độ chính xác gia công.
Cột này cung cấp sự hỗ trợ về mặt cấu trúc cho cụm trục chính đồng thời đảm bảo độ cứng vững trong quá trình gia công.
Trục chính quay dụng cụ cắt ở tốc độ được kiểm soát với mô-men xoắn cao. Mặc dù tốc độ trục chính thường thấp hơn so với máy phay CNC, nhưng mô-men xoắn tăng lên cho phép cắt các vật liệu cứng một cách hiệu quả.
Bàn làm việc giữ chắc phôi bằng các kẹp, ê tô, đồ gá hoặc bàn xoay, đảm bảo quá trình gia công ổn định trong suốt hoạt động.
Các thanh dẫn hướng tuyến tính chính xác và vít me bi điều khiển chuyển động dọc theo mỗi trục, mang lại khả năng định vị mượt mà và độ lặp lại tuyệt vời.
Nhiều máy phay CNC hiện đại tích hợp bộ thay dao tự động, cho phép thay đổi dụng cụ cắt mà không cần dừng sản xuất, giảm thời gian gia công và nâng cao hiệu quả.
Bộ điều khiển đọc các chương trình mã G và điều phối tốc độ trục chính, tốc độ cấp liệu, thay dao, lưu lượng chất làm mát và chuyển động của máy với độ chính xác cao.
Diện mạo | Thuận lợi | Nhược điểm |
Độ chính xác | Đạt được độ chính xác kích thước vượt trội và dung sai gia công chặt chẽ. | Yêu cầu người vận hành có kinh nghiệm hoặc kiến thức lập trình CNC. |
Khả năng vật chất | Gia công thép, titan, thép không gỉ, gang và các vật liệu cứng khác. | Hiệu quả kém hơn so với máy phay khi gia công các tấm vật liệu mềm khổ lớn. |
Độ cứng | Kết cấu chắc chắn giúp giảm thiểu rung động và cải thiện độ hoàn thiện bề mặt. | Trọng lượng máy lớn hơn sẽ làm tăng yêu cầu lắp đặt. |
Tính linh hoạt | Thực hiện các công đoạn phay, khoan, doa, taro, tạo hình và gia công hốc. | Chi phí mua ban đầu cao hơn đáng kể so với máy phay CNC. |
Tự động hóa | Hỗ trợ hệ thống thay dao tự động, hệ thống pallet và gia công đa trục tiên tiến. | Chi phí bảo trì và vận hành cao hơn do hệ thống cơ khí phức tạp. |
Mặc dù cả máy phay CNC và máy cắt CNC đều sử dụng công nghệ điều khiển số bằng máy tính (CNC) để tự động hóa các hoạt động gia công, nhưng chúng được thiết kế cho các mục đích sản xuất khác nhau. Cấu trúc máy, hiệu suất trục chính, khả năng cắt, độ chính xác và vật liệu tương thích của chúng khác nhau đáng kể. Hiểu được những khác biệt này giúp các nhà sản xuất lựa chọn thiết bị giúp nâng cao năng suất đồng thời đáp ứng các yêu cầu gia công.
Diện mạo | Máy khắc CNC | Máy phay CNC |
Cấu trúc máy móc | Thiết kế dạng khung giàn trọng lượng nhẹ, phù hợp cho gia công tốc độ cao. | Khung cứng cáp chịu lực cao được thiết kế để đảm bảo độ ổn định tối đa. |
Vật liệu tương thích | Gỗ, ván ép MDF, ván ép, acrylic, nhựa, xốp, vật liệu tổng hợp, nhôm | Thép, thép không gỉ, titan, gang, đồng thau, đồng, nhôm |
Tốc độ trục chính | Tốc độ cao (thường là 18.000–24.000 vòng/phút trở lên) | Tốc độ thấp hơn với mô-men xoắn cắt cao hơn đáng kể |
Lực cắt | Được thiết kế cho tải cắt nhẹ đến trung bình | Thích hợp cho gia công cơ khí cường độ cao. |
Hành trình trục Z | Độ sâu cắt hạn chế | Hành trình trục Z lớn hơn cho các thao tác gia công sâu. |
Dung lượng công cụ | Hỗ trợ các công cụ phay, khắc, khoan và cắt. | Hỗ trợ các loại dao phay ngón, dao phay mặt, dụng cụ doa, mũi taro, dao khoét lỗ và nhiều loại khác. |
Tự động hóa | Có sẵn các tùy chọn ATC và đa trục. | Tự động hóa tiên tiến, bao gồm ATC, cảm biến, bộ thay đổi pallet và gia công 5 trục. |
Máy phay CNC sử dụng thiết kế kiểu khung giàn, trong đó trục chính di chuyển trên một bàn làm việc cố định. Vì máy phay chủ yếu gia công các vật liệu nhẹ, các nhà sản xuất ưu tiên tốc độ di chuyển cao hơn và diện tích gia công lớn hơn thay vì độ cứng tối đa.
Ngược lại, máy phay CNC được chế tạo với khung gang hoặc thép cứng chắc, giúp giảm thiểu rung động trong quá trình gia công. Kết cấu chắc chắn hơn cho phép máy chịu được lực cắt cao hơn trong khi vẫn duy trì độ chính xác kích thước tuyệt vời.
Nhờ độ cứng vững về cấu trúc, máy phay CNC có thể gia công kim loại cứng mà không gây biến dạng dụng cụ quá mức hoặc mất độ chính xác. Máy phay CNC, mặc dù kém cứng vững hơn, lại mang đến sự linh hoạt cao hơn khi gia công các chi tiết lớn ở tốc độ cao.
Khả năng xử lý vật liệu là một trong những yếu tố quan trọng nhất khi lựa chọn giữa hai loại máy này.
Máy phay CNC hoạt động cực kỳ hiệu quả khi gia công các vật liệu mềm, bao gồm:
Tốc độ trục chính cao cho phép cắt sạch với lượng nhiệt sinh ra tối thiểu, lý tưởng cho các ứng dụng chế biến gỗ, làm biển hiệu, sản xuất đồ nội thất và trang trí.
Tuy nhiên, máy phay CNC được thiết kế đặc biệt để gia công các vật liệu cứng, chẳng hạn như:
Mô-men xoắn cắt cao cho phép cắt sâu hơn trong khi vẫn duy trì độ ổn định gia công tuyệt vời.
Nếu quá trình sản xuất của bạn chủ yếu liên quan đến các chi tiết kim loại với dung sai khắt khe, máy phay CNC là giải pháp tốt hơn.
Máy phay CNC mang lại độ chính xác tuyệt vời cho gia công gỗ, gia công nhựa, khắc và cắt tấm. Nó tạo ra các cạnh sắc nét và kích thước nhất quán cho hầu hết các ứng dụng thương mại. Tuy nhiên, vì máy phay hoạt động ở tốc độ cao hơn với khung nhẹ hơn, nên có thể xảy ra rung động nhẹ trong quá trình cắt các vật liệu nặng.
Máy phay CNC được thiết kế đặc biệt cho sản xuất chính xác. Cấu trúc chắc chắn, vít me bi chính xác và hệ thống điều khiển tiên tiến giúp giảm thiểu rung động đồng thời cải thiện độ chính xác vị trí. Do đó, máy phay CNC có khả năng sản xuất các chi tiết với dung sai cực kỳ nhỏ và bề mặt hoàn thiện vượt trội, phù hợp với các ngành công nghiệp mà độ chính xác là yếu tố then chốt.
Máy phay CNC sử dụng trục chính tốc độ cao, thường hoạt động trong khoảng... 18.000 và 24.000 vòng/phútMột số mẫu máy còn vượt quá phạm vi này. Tốc độ trục chính cao cho phép loại bỏ vật liệu nhanh chóng ở các vật liệu mềm đồng thời giảm thời gian sản xuất. Tuy nhiên, tốc độ quay cao hơn đi kèm với mô-men xoắn cắt thấp hơn, khiến máy phay kém hiệu quả hơn khi gia công kim loại dày hoặc cứng.
Máy phay CNC hoạt động ở tốc độ trục chính thấp hơn nhưng tạo ra mô-men xoắn lớn hơn đáng kể. Lực cắt tăng lên cho phép cắt sâu hơn và gia công ổn định các vật liệu khó như thép không gỉ và titan. Sự cân bằng giữa tốc độ và mô-men xoắn này giải thích tại sao máy phay ưu tiên tốc độ sản xuất, trong khi máy phay ưu tiên sức mạnh và độ chính xác gia công.
Phạm vi các thao tác gia công cũng là điểm khác biệt giữa hai loại máy này.
Máy phay CNC thường thực hiện các chức năng sau:
Các hoạt động này tập trung vào tốc độ và năng suất hơn là việc loại bỏ vật liệu nặng.
Máy phay CNC hỗ trợ phạm vi gia công chính xác rộng hơn nhiều, bao gồm:
Tính linh hoạt này cho phép các nhà sản xuất hoàn thành nhiều thao tác trên một máy duy nhất trong khi vẫn duy trì dung sai chặt chẽ.
Diện mạo | Máy khắc CNC | Máy phay CNC |
Chi phí mua hàng | Chi phí đầu tư ban đầu thấp hơn nhờ cấu trúc máy đơn giản hơn. | Chi phí đầu tư ban đầu cao hơn do kết cấu chắc chắn và công nghệ tiên tiến. |
Chi phí vận hành | Giảm chi phí dụng cụ, năng lượng và bảo trì. | Chi phí vận hành cao hơn do sử dụng các công cụ và hệ thống gia công chuyên dụng. |
Bảo trì định kỳ | Làm sạch bụi, bôi trơn các thanh dẫn hướng, kiểm tra dây đai và ổ bi, thay thế dụng cụ cắt. | Kiểm tra vít me bi, hiệu chỉnh trục chính, bảo trì hệ thống làm mát, bảo dưỡng bộ thay dao, kiểm tra độ thẳng hàng của máy. |
Độ phức tạp bảo trì | Những công việc bảo trì đơn giản này thường có thể được thực hiện bởi người vận hành. | Cần có kỹ thuật viên lành nghề và bảo trì định kỳ. |
Giá trị dài hạn | Phù hợp với nhu cầu chế biến gỗ và sản xuất quy mô nhỏ. | Hiệu quả đầu tư (ROI) tuyệt vời cho gia công chính xác và sản xuất kim loại số lượng lớn. |
Cả máy phay CNC và máy khắc CNC đều được sử dụng rộng rãi trong các ngành công nghiệp sản xuất hiện đại. Tuy nhiên, ứng dụng của chúng khác nhau do khả năng gia công và vật liệu tương thích.
Máy phay CNC lý tưởng cho các ngành công nghiệp yêu cầu gia công nhanh các vật liệu mềm và các chi tiết lớn. Tốc độ trục chính cao và bàn làm việc rộng rãi khiến chúng phù hợp với sản xuất hàng loạt.
Các ứng dụng phổ biến bao gồm:
Máy phay CNC được thiết kế cho các ngành công nghiệp đòi hỏi độ chính xác cao và gia công khối lượng lớn.
Các ứng dụng điển hình bao gồm:
1. Máy phay CNC có thể thay thế máy phay CNC được không?
Không. Máy phay CNC được thiết kế để gia công tốc độ cao các vật liệu mềm hơn, trong khi máy phay CNC được chế tạo để gia công chính xác các kim loại cứng và các bộ phận công nghiệp phức tạp.
2. Máy nào tốt hơn cho việc chế biến gỗ?
Máy phay CNC là lựa chọn ưu tiên vì nó cung cấp tốc độ trục chính cao hơn, diện tích làm việc lớn hơn và hiệu quả tuyệt vời khi gia công các vật liệu làm từ gỗ.
3. Cả hai máy có thể thực hiện thao tác khoan không?
Đúng vậy. Cả máy phay CNC và máy cắt CNC đều có thể khoan lỗ, nhưng máy phay CNC cho độ chính xác khi khoan cao hơn và phù hợp hơn để gia công kim loại cứng.
4. Máy nào cần bảo trì nhiều hơn?
Máy phay CNC thường cần bảo trì nhiều hơn vì nó chứa các hệ thống cơ khí phức tạp hơn và hoạt động dưới tải trọng cắt cao hơn.
5. Máy nào tốt hơn cho sản xuất hàng loạt?
Điều đó phụ thuộc vào ứng dụng. Máy phay CNC lý tưởng cho sản xuất hàng loạt các bộ phận bằng gỗ, nhựa và vật liệu composite, trong khi máy phay CNC phù hợp hơn cho gia công kim loại chính xác cao.
6. Làm thế nào để chọn máy CNC phù hợp?
Quyết định của bạn nên dựa trên loại vật liệu, độ chính xác gia công, khối lượng sản xuất, ngân sách và các yêu cầu kinh doanh trong tương lai. Việc lựa chọn máy móc phù hợp nhất với mục tiêu sản xuất sẽ mang lại giá trị lâu dài cao nhất.
Cả máy phay CNC và máy khắc CNC đều đóng vai trò quan trọng trong sản xuất hiện đại, nhưng chúng được chế tạo cho các nhiệm vụ gia công khác nhau. Máy khắc CNC vượt trội về tốc độ cắt cao, diện tích làm việc lớn và khả năng gia công hiệu quả gỗ, nhựa và vật liệu composite. Mặt khác, máy phay CNC mang lại độ cứng vững vượt trội, mô-men xoắn cắt cao hơn và độ chính xác đặc biệt để gia công kim loại cứng và các chi tiết phức tạp.
